Voxoa P60 User Manual

Dual cd/mp3 player w/usb

Hide thumbs

Table Of Contents

Table of Contents

Contents

Quick Links

Download this manual

6 0

Dual CD/MP3

Player w/USB

雙

播放器

USB

User Manual

使用說明書

Table of Contents

Need help?

Do you have a question about the P60 and is the answer not in the manual?

Questions and answers

Summary of Contents for Voxoa P60

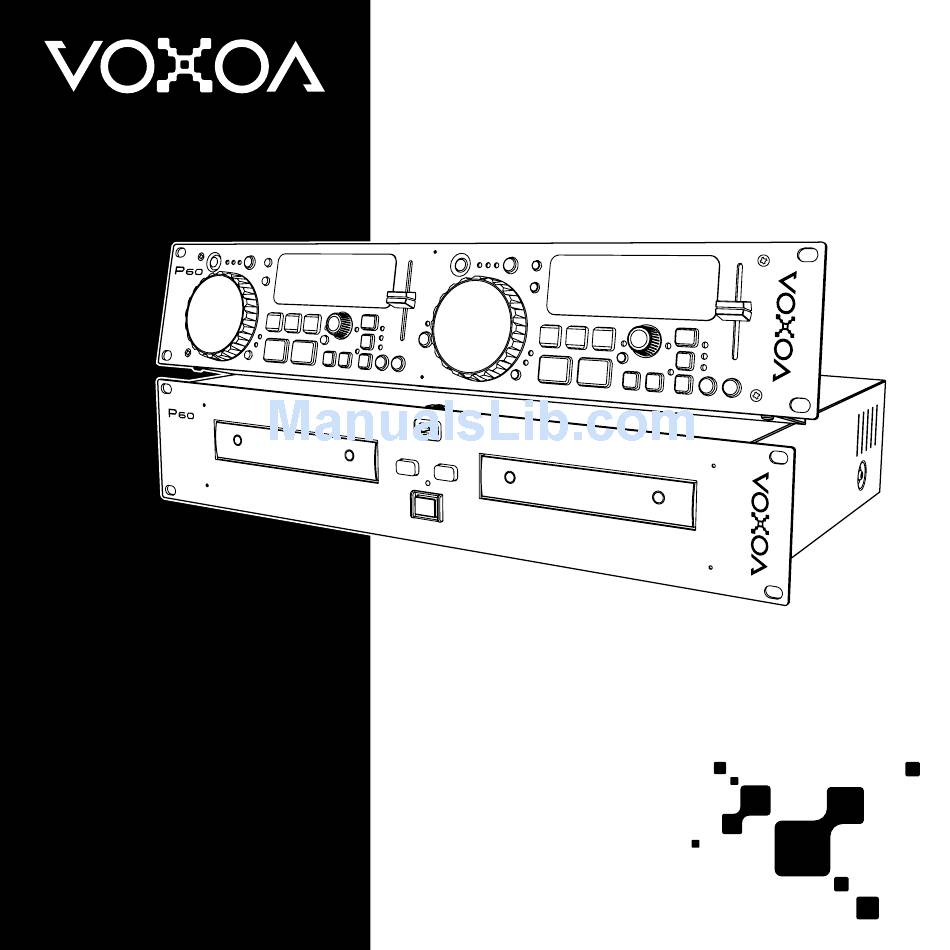

Page 1 Dual CD/MP3 Player w/USB 雙播放器 User Manual 使用說明書...
Page 2: Table Of Contents
目錄中文重要安全指示 ......................04 產品特色 ....................... 06 主要特色 ......................06 功能與特色 ......................07 連接方式 ....................... 08 部件名稱與功能 ...................... 10 控制器前面板 ....................... 10 控制器後背板 ....................... 13 播放器前面板 ....................... 13 播放器後背板...
Page 3 Contents ENGLSH IMPORTANT SAFETY INSTRUCTIONS ................. 26 FEATURES ......................28 ....................28 MAIN FEATURES ..................29 FEATURES & FUNCTION CONNECTIONS ...................... 30 PART NAMES AND FUNCTIONS ................. 32 ................... 32 Remote Controller Front Panel ..................35 Remote Controller Rear Pane ..................
Page 4: 重要安全指示
重要安全指示閱讀說明書 - 操作本產品前應先閱讀所有安全性及操作說明。保留說明書 - 安全性及操作說明應妥善保存供未來參考用。留心警告 - 所有在本產品及操作說明上的警告都要遵守。中參照說明書 - 需參照所有操作及使用說明。文水和濕氣 - 在操作本產品時絕對不要靠近水-例如靠近浴缸、臉盆、洗碗槽、洗衣盆、游泳池、及在潮濕地下室等等。禁止將装有异体的容器，例如花瓶，酒瓶等至於本產品上。移動平台及固定檯面 - 本產品只能使用在製造商所建議的移動平台及固定檯面。本產品與移動平台的組合在移動時應特別注意。突然地停止，過大的外力及不平衡的表面，都會造成本產品在移動平台上翻覆。牆壁或天花板架置 - 本產品應只參照製造商所建議的方式來架置在牆壁或天花板上。高溫 - 本產品應遠離熱氣來源，例如散熱器、暖器、火爐或者其他會產生高溫的用品(包含擴大機)。 9. 電源 - 本產品只能照電壓標籤所示來操作。如果你不確定你住家的電源的種類，請諮詢你的產品賣家或當地電力公司。若本產品需要用電池或其他電源，請參照操作說明書。 10.
Page 5 重要安全指示 18. 保持本產品在空氣流通的環境中 - 本產品上的散熱孔提供流通的空氣，以避免本產品在操作時產生過熱的現象。這些為保持本產品空氣流通的散熱孔嚴禁被阻隔或被其他物品覆蓋。特別是較柔軟的表面，例如床，沙發及地毯等等。本產品不應被安裝在內建的空間內，例如書櫥及架子，除非能夠依製造產商所規範的空氣流通指示建構。中 19. 連接安裝 - 請勿安裝非本產品製造商所建議的連接器材，以避免本產品遭受損害。文 20. 配件 - 請勿將本產品放置在不穩定的移動推車，三角架，支撐架或桌子上。本產品可能會掉落因而使小孩或是成人受傷，並且本產品會受到嚴重的損害。只能使用製造商所建議的移動推車，三角架，支撐架或桌子，或是與本產品一起銷售的配件。必須依製造商指示安裝本產品，並且安裝的配件必須使用製造商所建議的。 21. 閃電 - 為保護本產品在風雨期間不受到閃電的影響及侵害，當本產品長時間不使用時將插頭拔除，並拆除天線。這將保護本產品免於受到閃電及電源突然增加的損害。 22. 替換零件 - 當需要替換零件時，請確保維修技術人員使用製造商所指定的零件或是與原零件具有相同特性的替代品。未經授權的替代零件會導致過熱著火，電磁衝擊或其他嚴重的損害。 23. 安全性檢查 - 本產品在進行維修或任何服務時，請要求維修服務人員進行安全性檢查，以確保本產品在正確地操作狀況下。...
Page 6: 產品特色
產品特色 - 主要特色播放MP3的檔案 P60 可以讀取與顯示燒錄在光盤的MP3檔案，可以由單一的光盤上儲存更多的音樂，大幅增加一張光盤可以播放的時間。透過內建檔案搜尋系統，檔案可以被很快地找尋。除此之外MP3檔案的ID3標籤，可以顯示在屏幕上，中便於音樂的找尋與使用。文 MP3 檔案搜尋系統與CD文字顯示越來越多的MP3音樂檔案，要找尋實在不容易。P60 內建MP3檔案搜尋系統，讓你從眾多的檔案中能夠快速的找尋，你可搜尋檔案依照歌手名稱，歌曲名稱或是由檔案夾名稱來找尋。除此之外，MP3 ID3 Tag與Audio CD Text，可支援顯示在超大易於閱讀的顯示屏幕上，讓搜尋歌曲的操作更為容易。支援外接USB設備在現今數碼時代，USB設備成為最便利的音樂儲藏收集設備。P60支援外接的USB大量儲存設備。你可以連接U 盤或是USB外接硬盤，儲存MP3/WAV檔案多達999個資料夾，每個資料夾可以有多達999個檔案。 VOXOA TUNEBOX 軟件支援VOXOA TUNEBOX軟件，可以使得讀取與搜尋大量的檔案變得更為快速與容易。VOXOA TUNEBOX軟件可以一次性的掃描所有儲存在你外接USB設備的音樂檔案，然後建立一個資料庫檔案加快讀取速度。抗震緩衝內存使用抗震緩衝內存來避免因震動所引起的音樂播放中斷。緩衝內存的設計，播放器不因外力的震動所影響，以確保音樂在播放的過程中能夠持續不間斷的播放。多功能觸控轉盤高解析度的觸控轉盤設計，能夠精確的模擬傳統黑膠唱盤刮盤的效果。這個觸控轉盤還可同時有多種不同的功能，例如Pitch Bend ，Frame Search及刮盤使用。...
Page 7: 功能與特色
產品特色交替播放 (RELAY PLAY) 使用交替播放功能，音樂能夠在兩個播放控制之間交替不間斷的播放。A播放控制一首音樂播完就會自動換到B 播放控制播放音樂，當B播放控制一首音樂播完時，又會自動回到A 播放控制順序播放下一首音樂。推子啟動播放 (FADER START) 中與相容的混音器連接，透過推子的切換，啟動播放器播放的功能。使用控制線將播放器與相容的混音器相連接文時，混音器上推子(交叉推子或是通道推子)的操作控制，就可以控制播放器回到起始點並立即播放。 - 功能與特色播放器 ‧ 標準19英吋 2U 機架式 (控制器2U，播放器2U) ‧ 高信賴性緩衝內存防震動播放 ‧ 自動及手動節拍計算器媒體種類 ‧ 支援CD/MP3 播放及文字顯示 ‧ 兩個USB 插口可外接USB儲存設備 ‧ 支援ID3 TAG與光盤歌曲文字顯示播放功能 ‧...
Page 8: 連接方式
產品特色速度調整 ‧ 可調整播放速度範圍±4%, ±8%, ±16%, ±100% (CDDA) ‧ 高品質速度控制推子 ‧ Pitch bend 增加減少控制按鈕中 ‧ Pitch bend可調整到+/- 100% ‧ 音調鎖定能夠讓音樂速度改變但不會影響到音樂原本的音調文 Jog Wheel 轉盤 ‧ 兩個高品質2.4”觸控轉盤 ‧ 轉盤可用來做Pitch Bend與每禎(Frame)搜尋 ‧ 有兩種轉盤模式，CDJ模式及Vinyal(括盤模式) 顯示屏幕 ‧ 超大高量顯示屏幕能夠顯示重要功能 ‧ 顯示目前播放位置 ‧...
Page 9 連接方式混音器中文 3.5mm CONTROL Type A CABLE 控制器播放器 USB 儲存設備混音器混音器...
Page 10: 部件名稱與功能
部件名稱與功能控制器前面板中文 18 17 1. 退片鍵按下此按鈕將光盤退出。為了避免在音樂播放時誤觸此鍵而造成音樂中斷，退出光盤的功能，只有在播放暫停的狀態下，才能夠使用。 2. 音樂來源選擇按鍵用此按鍵選擇切換三種不同的音樂來源包含CD/USB1/USB2，當一打開電源開關時，內定的模式是CD。 3. 播放時間顯示模式切換按鍵切換顯示屏幕上時間的表示方式。 ELAPSED 表示目前已播放的時間。 REMAIN 表示剩餘多少時間。 TOTAL REMAIN 表示整片光盤剩餘播放時間。 4. SGL/CTN 單曲/連續播放切換按鍵　這個功能讓你切換音樂的播放是單曲播放還是連續播放。 SGL = 單曲播放→ 當目前播放的音樂播放結束，播放器立即成為暫停的模式。 CTN = 連續播放→ 整片CD或是全部檔案夾的音樂連續播放。 5.
Page 11 部件名稱與功能 6. 交替播放RELAY PLAY鍵按下此按鍵啟動交替播放RELAY PLAY的功能，有關如何使用交替播放，請參照操作控制的部分。 7. 播放速度調整+/-鍵　當此組按鍵按住不放時，按”+ ”鍵加速播放，按”- ”鍵減速播放，音樂播放速度立即被改變，放開時立即中回復到原來的速度。文 8. 音調鎖定KEY LOCK 此項功能開啟時，當你改變音樂拍子的速度，音樂的音調卻不會受任何變化。 9. 搜尋SEARCH鍵搜尋鍵用來協助你快速的找到你所需要歌曲的位置，這個搜尋鍵能夠讓你快速的往後搜尋，這個搜尋鍵能夠讓你快速的往前進搜尋。 10. 播放/暫停PLAY/PAUSE鍵每按一次此按鍵可切換暫停變成播放，或是播放變成暫停。 11. CUE按鍵所謂的Cue點是一個自身定義的播放起點，通常是在節奏一開始的位置。在音樂播放的模式下，按下Cue鍵，音樂會立即暫停並回到上一次Cue點設定的位置。按著Cue鍵不放，將會變成播放模式，一旦你放開Cue鍵，播放就會立即暫停播放，並回到Cue點。 12. 拍子速度調整範圍選擇按鍵　每按一次此按鍵，拍子速度改變推子的範圍變化，由±4%, ±8%,±16%及±100%(CDDA)間切換。...
Page 12 部件名稱與功能 15. 音樂TRACK / 檔案夾FOLDER選擇切換按鍵　按下此鍵，切換旋鈕的功能為音樂Track選擇旋鈕，或是檔案夾FOLDER選擇旋鈕。按住不放此鍵，可啟動或關閉重複播放(REPEAT)功能。 ‧當REPEAT ON時，表示播放的曲目不能超越當前的資料夾。中 ‧當REPEAT OFF時，表示播放的曲目能超越當前的資料夾到下一個資料夾。文 16. 再循環/離開(RELOOP/EXIT) 鍵　如果已經設定一個無縫循環，但是已經離開循環播放模式，按下此鍵立即啟動循環播放的模式，離開循環播放再按此鍵一次。循環播放中，再循環播放(RELOOP)會顯示在屏幕上。 17. 循環結束點OUT 鍵按下這個按鍵來設定循環的結束點(OUT)，一個無縫循環由按下起始點(IN)開始，按下結束點(OUT)結束。循環會連續不斷的播放，循環播放時IN與OUT按鍵會不停閃動，直到再循環/離開(RELOOP/EXIT) 的按鍵被按下，循環播放才會停止。循環的結束點(OUT)可以及時調整，當循環播放中按下結束點(OUT)，屏幕顯示結束點(OUT)的時間，同時只剩下結束點(OUT)的燈號閃動，此時轉動轉盤調整結束點(OUT)設定，再按一次結束點(OUT)完成調整，音樂繼續循環播放。 18. 循環起始點IN鍵按下這個按鍵來設定循環起的起始點(IN)，在播放模式下可及時設定起始(Cue)點而不需中斷播放。 19. 轉盤模式JOG WHELL MODE切換按鍵每按一次切換按鍵可切換轉盤的兩種不同模式...
Page 13: 控制器後背板
部件名稱與功能控制器後背板中文 21. 交替播放RELAY PLAY /推子啟動FADER START控制線連接插口透過交替播放插口，播放器1與播放器2可以交替播放。如果與支援推子啟動的混音器相連接，可以透過混音器的交叉推子來做控制播放。更清楚的操作細節請參考操做控制/如何使用交替播放與推子啟動章節。 22. 連接主播放器插口(CONNECT TO MAIN UNIT) 使用所附的控制器連接線，連接控制器與主播放器(MAIN UNIT)。播放器前面板 23. 光盤托盤這個托盤用來載入或是卸載光盤，打開或關閉托盤請按退片鍵。電源關閉時，切勿強制打開或關閉托盤。...
Page 14: 播放器後背板
部件名稱與功能 24. 退片鍵按下此按鈕將光盤退出。為了避免在音樂播放時誤觸此鍵而造成音樂中斷，退出光盤的功能，只有在播放暫停的狀態下，才能夠使用。中 25. USB1連接插口 (U盤插口) 此插口用來外接U盤或是USB周邊。文 : 請先開啟電源，再插上USB周邊。注意 26. 電源開關這個開關用來開啟與關閉電源。播放器後背板 27. 電源線插口這個插口用來連接電源供應，插頭只有一個方向能夠插入，若方向不符合時，切勿強制插入。 28. RCA聲音輸出插口這個類比輸出訊號需要一對左右通道的RCA線去連接混音器或是功率放大器。 29. USB2連接插口 (U盤插口) 此插口用來外接U盤或是USB周邊。注意 : 請先開啟電源，再插上USB周邊。 30. 連接控制器插口(CONNECT TO REOMTE CONTROL) 使用所附的控制器連接線，連接主播放器MAIN UNIT與控制器。...
Page 15: 顯示屏幕
部件名稱與功能顯示屏幕中文 31. CUE指示在CUE模式下，此指示燈亮起。暫停模式下，指示燈會閃爍，此時可重新設定新的CUE點。 32. 資料夾顯示顯示目前資料夾的編號，資料夾的編號方式是以光盤或U盤中資料結構為主，由根目錄開始編輯。 33. 播放位置這個長條提供視覺音樂播放位置的顯示，當音樂快播放結束時，長條開始閃爍。 34. CUE及播放內存緩衝指示內存的使用狀況以條狀的方式顯示在屏幕上，第一條表示5秒的CUE內存緩衝，接下的條狀表示1秒的播放內存緩衝。 35. BPM 顯示顯示目前播放歌曲BPM(Beat per Minute每分鐘節拍數)數值. 當AUTO BPM 顯示時表示自動節拍計算器運作中。 36. 速度調整顯示顯示目前音樂播放速度調整百分比。 37. 音調鎖定KEY LOCK指示指示音調鎖定功能已經啟動。...
Page 16 部件名稱與功能 38. 循環播放LOOP指示表示目前正在播放循環LOOP。 39. 再循環指示RELOOP 中指示目前已儲存有循環設定，可按下RELOOP/EXIT 鍵再次播放循環，當循環在播放時，此指示呈現閃爍的狀態。文 40. 自動起始(AUTO CUE)點指示自動起始(AUTO CUE)點功能開始或是關閉，按下SGL/CTN鍵一秒可啟動或關閉自動起始(AUTO CUE)點功能。 41. 觸控指示當轉盤表面被觸摸時，此指示燈會立即亮起。 42. 點矩陣訊息顯示列當播放有ID3標籤的MP3檔案，或是有文字的音樂光盤時，顯示資料夾名稱，音樂的表演者名稱，檔案名稱，專輯名稱，音樂類別與音樂名稱等。切換不同的顯示方式按歌曲選擇旋鈕做切換。 43. 時間顯示模式指示指示目前顯示時間的模式。ELAPSED已播放時間，REMAIN剩餘播放時間，TOTAL REMAIN整片光盤剩餘播放時間，使用播放時間顯示模式切換按鍵在不同模式之間做切換。 44. 時間顯示提供目前音樂詳細的分，秒與幀。顯示的方式由時間顯示功能所決定，可顯示已播放時間(ELAPSED)/剩餘時間(REMAIN)/ 整片光盤剩餘播放時間(TOTAL REMAIN)。...
Page 17: 功能設定選單
功能設定選單步驟1 : 按住TIME鍵三秒進入功能設定選單。步驟2 : 轉動TRACK 搜尋旋鈕切換不同的功能設定。步驟3 : 按下TRACK進入每一個選項的設定模式。中步驟4 : 旋轉TRACK旋鈕，選擇所需要的設定。步驟5 : 再按下TRACK旋鈕，離開單一功能設定選單。文步驟6 : 儲存設定及離開，旋轉TRACK旋鈕到8.SAVE & EXIT，再按TRACK旋鈕，屏幕出現SAVING，表示正在儲存中，儲存結束離開功能設定選單。注意 : 按下TIME鍵，隨時都可以離開” 功能設定選單”，但所做的改變，不會被儲存。 1. Playlist -音樂播放清單排序模式:設定音樂播放清單排序方式，可依一般Normal(無資料庫)/音樂名稱Title /音樂表演者名稱Artist /專輯名稱Album /音樂類型Genre (只有USB才有)播放時的排序方式。...
Page 18: 操作控制
操作控制開始播放與停止播放 ‧ 開始播放在暫停或是Cue模式下，按下播放/暫停PLAY/PAUSE鍵啟動播放模式。中 ‧ 停止播放有兩種方式可以停止播放。在播放下，按下播放/暫停PLAY/PAUSE鍵，播放立即暫停在你所按下的時間點，文或是按下CUE鍵，播放立即停止並回到起始 (Cue)點。設定起始(Cue)點所謂的Cue點就是音樂播放的起始點，設定Cue點是為播放做準備的動作。在暫停模式下，一旦按下Cue 鍵，Cue 點就會被儲存在內存中。在音樂播放時，按下Cue鍵，音樂會立即暫停並回到Cue點，當再按下播放暫停(PLAY/ PAUSE)鍵時，音樂開始從Cue點播放。也可以回到Cue點立即播放，按住不放Cue 鍵，再按下播放暫停(PLAY/PAUSE)，音樂就會回到Cue點並立即播放。步驟 1 : 在播放中，當音樂播放到你所想要的時間點，按下PLAY/PAUSE播放暫停鍵暫停音樂播放。步驟 2 : 精確的搜尋Cue點的位置，使用轉盤可以做一幀一幀精確搜尋。步驟 3 : 找到你所想要的播放點，按下Cue鍵，IN鍵會閃動表示Cue點的設定完成，新設定的Cue點會覆...
Page 19 操作控制調整播放速度 Adjusting the Pitch ‧ 使用速度調整推子 Pitch Slider 當第一台播放器正在播放，第二台播放器準備好要播放時，兩台播放的拍子速度要保持一致，最迅速的方式是調整第二台播放器的速度調整推子，讓第二台播放器去吻合第一台播放器的拍子速度。推子往上( )移動會降低中拍子速度，往下( )移動會增加拍子速度。文 ‧ Pitch Bending 使用Pitch Bend 按鍵調整速度當音樂的速度調整到對的節奏，要調整每一個拍子要相符合的狀態，Pitch Bending提供一個快速修正拍子位置的方式，讓第二台播放器拍子的位置盡可能的與第一台播放器的位置相接近。按下PITCH BEND or PITCH BEND 鍵會暫時增快或減慢播放速度。速度改變的程度會依照按著按鍵時間的長短成正比，舉例說明，持續按著按鍵不放，播放速度一直改變直到速度調整範圍的最大值。一放開按鍵，速度就回到速度調整推子（Pitch Slider）的設定值。 ‧ 使用轉盤調整速度轉盤也可作為暫時調整速度用，當音樂播放時，順時針轉動轉盤增快播放速度，逆時針轉動轉盤減慢播放速度。改變速度的幅度會依照你所轉動轉盤的速度而定。建議使用轉盤的外沿來做速度調整的控制，因為在模擬唱盤(Vinyl )模式下，觸摸到轉盤表面會讓播放暫停。...
Page 20 操作控制 ‧ 循環的結束點(OUT)及時調整循環的結束點(OUT)可以及時調整，當循環播放中按下結束點(OUT)，屏幕顯示結束點(OUT)的時間，同時只剩下結束點(OUT)的燈號閃動，此時轉動轉盤調整結束點(OUT)設定，再按一次結束點(OUT)完成調整，音樂繼續循環播放。中 ‧ HOT LOOP 在循環播放模式下(LOOP PLAP)，按下IN鍵播放會立即回到循環起始點(IN)，你可連續按IN鍵創造出特文殊的效果。如何使用交替播放與推子啟動播放 Deck 1 及 2的播放模式必須切換成單曲播放，使用SGL/CTN切換開關切換，屏幕顯示SINGLE, Deck 1 播放， Deck 2 必須在暫停的模式。當Deck 1播放完第一首音樂，播放器會變成暫停的狀態，此時Deck 2 開始播放。如此，兩個Deck會交替播放。 ‧ 推子啟動連接具有推子啟動功能的混音器，交叉推子的移動就可以控制播放器的播放。當交叉推子推到左邊，左邊的播放器就會開始播放，推子推到右邊，右邊的播放器就會開始播放，啟動的功能會依照交叉推子的線性調整。控制器混音器...
Page 21: Voxoa Tunebox資料庫建立軟件
V O X O A T U N E B O X 資料庫建立軟件 VOXOA TUNEBOX 資料庫建立軟件 VOXOA TUNEBOX資料庫建立軟件，在計算機端先針對外接的USB 儲存設備做演算，建立音樂資料庫，當接上 USB 儲存設備接上播放器時，播放器就可立即讀取，並且可以依照音樂檔案的名稱，表演者，專輯名稱及類別做立即的搜尋。中文 ‧ 系統需求處理器: 英特爾奔騰4, 1 GHz 處理器, Intel Centrino Mobile Technology 1.6 GHz 或更高等級。內存: 512 MB。...
Page 22 V O X O A T U N E B O X 資料庫建立軟件步驟 5 : 安裝完成，按下Finish 結束，離開安裝程式。中文如何使用VOXOA TUNEBOX資料庫建立軟件 VOXOA TUNEBOX資料庫建立軟件可以一次性掃描所有在外接USB儲存設備中所有的檔案，並且建立檔案資料庫去確定音樂檔案在資料庫中的位置。這使得播放器在讀取外接USB儲存設備時，更迅速更容易找到你所要播放的音樂。步驟 4 : 完成資料庫建立，顯示建立的訊息。步驟 1: 執行VOXOA TUNEBOX程序。步驟...
Page 23 V O X O A T U N E B O X 資料庫建立軟件播放清單操作方式: 1. 按住TIME鍵 3秒進入”功能設定選單”，旋轉 Track 旋鈕去找尋播放清單 (PLAYLIST)的選項。 2. 旋轉 Track 旋鈕去選擇一般(Normal) / 曲目名稱(Title) /表演者( Artist) /專輯名稱(Album)/ 類別(Genre) (只有 USB才有)。中示範操作選取表演者Artist做為播放清單: 文...
Page 24 規格規格 1. 一般規格電源 : AC100 - 240V, 50/60Hz 耗電量 : 16WATTS 中尺寸 : 文播放主機 : 482mm (W) X 267mm (D) X 88.8 mm (H) 控制主機 : 482mm (W) X 91.2mm (D) X 94 mm (H) 482mm 482mm 重量...
Page 25 規格 4. 光盤播放能力 : 項目典型限制條件 (1) 中斷INTERRUPTION 0.7mm TCD-725 (2) 黑點BLACK DOT 0.6mm TCD-725 中 (3) 指紋FINGER PRINTS 75um 65um TCD-725 文 (4) 偏心率ECCENTRICITY 140um 140um TCD-712 W/O TRACK JUMP (5) 垂直軸偏差VERTICAL DEVIATION 0.5mm TCD-731R (6) 刮痕SCRATCH 1.2mm TCD-721 W/O TRACK JUMP 5.
Page 26: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use the apparatus near water. 6. Clean only with dry cloth. 7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions. 8.
Page 27 IMPORTANT SAFETY INSTRUCTIONS 17. All warnings on the appliance and in the operating instructions should be adhered to. 18. Heat - The appliance should be situated away from heat sources such as radiators, heat registers, stoves, or other appliances (including amplifiers) that produce heat. 19 .Power Sources - This product should be operated only from the type of power source indicated on the rating label.
Page 28: Features
MP3 Playback The P60 can read, display and play MP3 files written to CD-R/CD-RW providing DJs with the ability to store more music on a single media or for extended playback time. Files can be searched for easily either manually, or by scanning or using a number of file search functions including File search and File/Folder search.
Page 29: Features & Function
FEATURES Tempo Control and Range A linear high precision slider gives DJs total control and ensures that the tempo adjustment is easy and accurate. The range of tempo +/- 4%, +/-8%, +/-16%, +/-100%(CDDA) can be assigned to the Tempo Control slider. Key Lock The Key Lock function locks the pitch of the track even when you adjust the speed of the track.
Page 30: Connections
FEATURES Cue/Loop ‧ Auto cue function cues track to start of music ‧ Seamless loop function / reloop function ‧ Real-time loop out point adjustment ‧ Durning loop playback, In button as Hot Loop Pitch Control ‧ Adjustable pitch rang ±4%, ±8%, ±16% and ±100%(CDDA) ‧...
Page 31 CONNECTIONS Mixer 3.5mm CONTROL Type A CABLE Controller Main Unit Player Mixer USB Storage Devices Mixer...
Page 32: Part Names And Functions
Press the button again to close the CD tray. 2. Source select button Use this button to switch between the three media modes - CD/USB1/USB2. When turning on the P60 will automatically be in CD mode.
Page 33 PART NAMES AND FUNCTIONS 8. Key Lock button This function allows the tempo or BPM of the music to be altered without affecting the musical key. While this LED is illuminated, the key will be locked at zero. 9. Search buttons This search button allows you to quickly scan backwards through a track.
Page 34 PART NAMES AND FUNCTIONS 15. Track / Folder search switch button Press this button to switch the konb’s function as Track search knob or Folder search knob. Holding this button to turn ON/OFF REPEAT function. REPEAT ON : All the tracks in the current folder will be played track by track until the repeat function is deceived.
Page 35: Remote Controller Rear Panel
PART NAMES AND FUNCTIONS Remote Controller Rear Panel 21. Relay/Fader start connection hub Via the relay socket, two CD/MP3 players can RELAY PLAY. If you connect with a mixer which supporting FADER START, you can also relay play via mixer’s crossfader. More detail operation please refers OPERATIONS/ How to Use Relay Play and Fader Start section.
Page 36: Main Unit Player Rear Panel
Press the button again to close the CD tray. 25. USB 1 port The port use to connect a USB memory device. : Please turn on the P60 before you plug USB storage device. CAUTION 26. Power switch This switch is used to turn your unit’s power on and off.
Page 37: Display
PART NAMES AND FUNCTIONS Display 31. CUE indicator This indicator will glow when the unit is in CUE mode and will flash, When in pause mode to enable to set a new cue point. 32. Folder display Indicates the number of the current folder. 33.
Page 38 PART NAMES AND FUNCTIONS 38. Loop indicator Indicates the loop is playing. 39. Reloop indicator When “RELOOP” flashes, the loop is active. 40. Auto cue indicator This will indicate if the Auto Cue is on or off. Press and hold the SGL/CTN button for 1 sec.
Page 39: Utility Menu
UTILITY MENU STEP 1 : Hold the TIME button for three second to enter the utility menu. STEP 2 : Turn the TRACK KONB to select different function setup. STEP 3 : Press the TRACK KONB to enter the setup mode for each function. STEP 4 : Turn the TRACK KNOB to select desired function and adjustment.
Page 40: Operations
OPERATIONS Starting and Stopping Playback ‧ Starting Playback Press the PLAY/PAUSE button during the pause or cue mode to start playback. ‧ Stopping Playback There are two ways to stop playback. Press the PLAY/PAUSE button during playback to pause at that point, or press the CUE button during playback to return to the position at which playback started.
Page 41 OPERATIONS ‧ Use Jog Wheel The jog wheel can also be used to temporarily bend the pitch of the music during normal playback. During playback rotate the wheel clockwise to speed up and counterclockwise to slow down. The speed that you rotate the jog wheel determines the percent of pitch bend.
Page 42 OPERATIONS How to Use Relay Play and Fader Start ‧ Relay Play Using Two Decks For this, select the Single Play mode on both decks, using the Single/Continue Buttons . Both displays read „SINGLE“. Then activate the Play mode on deck 1 with the Play/ Pause Button .
Page 43: Voxoa Tunebox Software
VOXOA TUNEBOX SOFTWARE VOXOA TUNEBOX Free bundle database management software enables you to search for your files by Title, Artist, Album, and Genre. ‧ SYSTEM REQUIREMENTS - CPU: Intel Pentium 4, 1 GHz processor, Intel Centrino Mobile Technology 1.6 GHz or above. - RAM: 512 MB.
Page 44 The VOXOA TUNEBOX can scan all of music files in your USB storage device and then create database files to locate the files in your music library. This makes the P60 read music files from USB hard drive much quicker and easier.
Page 45 VOXOA TUNEBOX SOFTWARE How to Use the PLAYLIST 1. Hold the FOLDER button for 3 second to enter the internal menu, and turn FOLDER knob to search PLAYLISTmenus. 2. Turn the TRACK knob to select “Normal/ Title/ Artist/ Album/ Genre” (for USB only). And press the PRESET button again to save your setting and exit the menu.
Page 46: Specifications
SPECIFICATIONS 1. GENERAL SECTION POWER SOURCE: AC100 - 240V, 50/60Hz POWER CONSUMPTION: 16WATTS DIMENSIONS: Main Unit: 482mm (W) X 267mm (D) X 88.8 mm (H) Control Unit: 482mm (W) X 91.2mm (D) X 94 mm (H) 482mm 482mm WEIGHT: Main Unit: 4.6Kg, Control Unit: 1.7Kg 2.
Page 47 SPECIFICATIONS 4. CD PLAYABILITY : ITEM TYPICAL LIMIT CONDITION (1) INTERRUPTION 0.7mm TCD-725 (2) BLACK DOT 0.6mm TCD-725 (3) FINGER PRINTS 75um 65um TCD-725 (4) ECCENTRICITY 140um 140um TCD-712 W/O TRACK JUMP (5) VERTICAL DEVIATION 0.5mm TCD-731R (6) SCRATCH 1.2mm TCD-721 W/O TRACK JUMP 5.
Page 48 VERSION 1.0 Printed in China...
