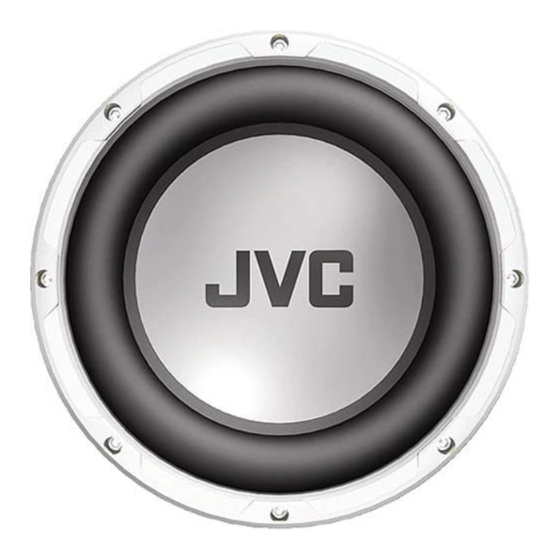

JVC CS-GD4250 Instructions

Especificações
CS-GD4300
Tipo : 30 cm (12``) Subwoofer
Capacidade de Potência Suportada
: 750 W (POTÊNCIA MUSICAL MÁXIMA)
Impedância : 4
Peso do Imã : 1.523 g (54 on.)
Peso : 4,8 kg (10,6 lbs.)
Se for necessário um kit para seu carro,
Als extra gereedschap nodig is voor
consulte o catálogo de telefones de lojas
inbouwen in uw auto, raadpleeg dan de
especializadas em áudio de carro mais telefoongids voor de dichtstbijzijnde in auto
próxima
audio gespeciali-seerde winkel.
If a kit is necessary for your car, consult
Falls für lhren Wagen ein Einbausatz erfor-
your telephone directory for the nearest car
derlich ist, wenden Sie sich bitte an lhren
audio speciality shop ("IN-CAR
nächsten Auto-Stereo-Fachhändler.
ENTERTAINMENT" dealer).
PO, IN, AL, NL, ES, FR
2005 Victor Company of Japan, Limited
Parâmetros CS-GD4300 CS-GD4250
Impedância Nominal ( ? )
4 4
SPL (dB,1W/1M) 85 84 SPL: Nível de pressão sonoro
Deslocamento (Litro) 2.1 1.3
Diâmetro de Corte do Furo (mm) 285 233
Diâmetro de Corte do Furo (pol.) 11-1/4 9-3/16
Profundidade de Montagem (mm) 143.5 127
Profundidade de Montagem (pol.) 5-11/16 5
Re (? ) 3.6 3.6 Re: Resistência da bobina móvel de DC
BL (T.M) 13.9 11.4 BL: Produto de densidade de fluxo e comprimento efetivo do fio da bobina móvel
Vas (Litro) 44.8 27.8 Vas: Volume de ar equivalente, em conformidade com o condutor
Vas (pés cúbicos) 1.58 0.98
Me (g) 173 110.6 Me: Peso efetivo
D (cm) 24.4 20.6 D: Diâmetro efetivo do cone
Fs (Hz) 31.9 35.4 Fs: Ressonância de ar sem condutor
Qms 5.72 6.54 Qms: Q do condutor em Fs considerando somente a resistência não elétrica
Qes 0.64 0.69 Qes: Q do condutor em Fs considerando somente a resistência elétrica
Qts 0.58 0.62 Qts: Q total do condutor em Fs
Pe [máx.] (W) 250 200 Pe[máx.]: Potência máxima de entrada contínua
Xmáx.(mm) 9 9 Xmax.: Deslocamento máximo efetivo da bobina móvel sem distorção
Resposta de Freq. (Hz) 30 2 000 35 2 500
Peso do Imã ( g) 1 523 1 068
Peso do Imã (oz) 54 38
Diâm. da bobina móvel (Alumínio) (mm) 50 50
2 2
Diâm. da bobina móvel (Alumínio) (pol.)
Hvc (mm) 26 26 Hvc: Altura da bobina móvel
Hag (mm) 8 8 Hag: Altura da abertura
Parameters CS-GD4300 CS-GD4250
Nominal Impedance (? ) 4 4
SPL (dB,1W/1M) 85 84 SPL : Sound pressure level
Displacement (Liter) 2.1 1.3
Hole Cutout Diameter (mm) 285 233
Hole Cutout Diameter (inch) 11-1/4 9-3/16
Mounting Depth (mm) 143.5 127
Mounting Depth (inch) 5-11/16 5
Re (? ) 3.6 3.6 Re : DC voice coil resistance
BL (T.M) 13.9 11.4 BL : Product of Flux density and Effective Voicecoil-wire length
Vas (Liter) 44.8 27.8 Vas : Volume of air equal to the driver compliance
Vas (CuFt) 1.58 0.98
Me (g) 173 110.6 Me : Effective mass
D (cm) 24.4 20.6 D : Effective cone diameter
Fs (Hz) 31.9 35.4 Fs : Driver free air resonance
Qms 5.72 6.54 Qms : Q of driver at Fs considering only non-electrical resistance
Qes 0.64 0.69 Qes : Q of driver at Fs considering only electrical resistance
Qts 0.58 0.62 Qts : Total Q of driver at Fs
Pe [max.] (W) 250 200 Pe[max.] : Maximum continuous input power
Xmax.(mm) 9 9 Xmax. : Maximum effective voicecoil travel without distortion
Freq.Responce (Hz)
30 2 000 35 2 500
Magnet Mass (g) 1 523 1 068
Magnet Mass (oz) 54 38
Voice Coil(Aluminum)Dia. (mm) 50 50
Voice Coil(Aluminum)Dia. (inch) 2 2
Hvc (mm) 26 26 Hvc : Voice coil Height
Hag (mm) 8 8 Hag : Gap Height
CS-GD4250
Tipo : 25 cm (10``) Subwoofer
Capacidade de Potência Suportada
: 600 W (POTÊNCIA MUSICAL MÁXIMA)
Impedância : 4
Peso do Imã : 1.068 g (38 on.)
Peso : 3,5 kg (7,8 lbs.)
Si fuera necesario un juego de instalación
para su automóvil, consulte la guía
telefónica para ubicar la tienda especialista
en audio para automóviles más cercana
Si un kit est nécessaire pour votre voiture,
consulter votre annuaire téléphonique pour
chercher le revendeur d'accessoires audio
pour automobile le plus proche.
OBSERVAÇÕES
Parameters
Nominale impedantie ( ? )
SPL (dB,1W/1M)
Volume (liter)
Opening uitsnijding diameter (mm)
Opening uitsnijding diameter (inch)
Bevestigingsdiepte (mm)
Bevestigingsdiepte (inch)
Re ( ? )
BL (T.M)
Vas (Liter)
Vas (CuFt)
Me ( g )
D (cm)
Fs (Hz)
Qms
Qes
Qts
Pe [max.] (W)
Xmax.(mm)
Freqk.respons (Hz)
Gewicht magneet ( g )
Gewicht magneet (ounce)
Voice Coil dia. (mm)
Voice Coil dia. (inch)
Hvc (mm)
Hag (mm)
NOTES
Parameter
Nennimpedanz ( ? )
SPL (dB,1W/1M)
Volumen (Liter)
Durchmesser der Einbauöffnung (mm)
Durchmesser der Einbauöffnung (Zoll)
Einbautiefe (mm)
Einbautiefe (Zoll)
Re ( ? )
BL (T.M)
Vas (Liter)
Vas (Kubikfuß)
Me ( g )
D (cm)
Fs (Hz)
Qms
Qes
Qts
Pe [max.] (W)
Xmax.(mm)
Frequenzgang (Hz)
Magnetgewicht ( g )
Magnetgewicht (oz)
Schwingspule Durchm. (mm)
Schwingspule Durchm. (Zoll)
Hvc (mm)
Hag (mm)
ALTO-FALANTE ESTÉREO PARA CARRO
CAR STEREO SPEAKER
STEREO-AUTOLAUTSPRECHER
AUTO STEREO LUIDSPREKERS
ALTA VOCES ESTEREOFONICOS PARA AUTOMOVIL
HAUT-PARLEURS AUTO STEREO
CS - GD4300
CS - GD4250
Obrigado por adquirir o Alto-falante Estéreo para
Carro JVC. Para uma instalação segura e um
funcionamento perfeito dos alto-falantes, leia
cuidadosamente as seguintes instruções.
Thank you for purchasing the JVC Car Stereo
Speaker. For the secure installation and perfect
operation of your speaker, please read the
following carefully.
MANUAL DE INSTRUCCIONES
0305NSMMDWEVR
MANUEL D'INSTRUCTIONS
CS-GD4300 CS-GD4250 OPMERKINGEN
4 4
85 84 SPL : Geluidsdrukniveau
2,1 1,3
285 233
11-1/4 9-3/16
143,5 127
5-11/16 5
3,6 3,6 Re : Gelijljkstroom voice coil weerstand
13,9 11,4 BL : Produckt van Flux dichtheid en effectkieve lengte voice coildraad
44,8 27,8
Vas : Luchtvolume gelijk aan buigzaamheid bestuurder
1,58 0,98
173 110,6 Me : Effecktief volume
24,4 20,6 D : Effecktieve diameter cone
31,9 35,4 Fs : Bestuurder vrijeruije lucht resonantie
5,72 6,54 Qms : Q van bestuurder bij Fs met uitsluitend niet-elektrische weertstand in beschouwing genomen
0,64 0,69 Qes : Q van bestuurder bij Fs met uitsluitend elektrische weertstand in beschouwing genomen
0,58 0,62
Qts : Totaal van Q van bestuurder bij Fs
250 200 Pe[max.] : Maximaal doorlopend ingangsvermogen
9 9 Xmax. : Maximale effecktieve voice coil loop zonder vervorming
30 2 000 35 2 500
1 523 1 068
54 38
50 50
2 2
26 26 Hvc : Hoogte Spreekspoel
8 8 Hag : Hoogte Tussenruimte
CS-GD4300 CS-GD4250 HINWEISE
4 4
85 84 SPL : Schalldruckpegel
2,1 1,3
285 233
11-1/4 9-3/16
143,5 127
5-11/16 5
3,6 3,6 Re : Widerstand der Gleichspannungs-Schwingspule
13,9 11,4 BL : Produkt aus Flußdichte und effektiver Wickellänge der Schwingspule
44,8 27,8 Vas : Luftvolumen gleich Treiber-Auslenkwert
1,58 0,98
173 110,6 Me : Effektive Masse
24,4 20,6 D : Effektive Konusdurchmesser
31,9 35,4 Fs : Treiberfreie Luftresonanz
5,72 6,54 Qms : Treiber-Q bei Fs, ausschließlich für nicht-elektrischen Widerstand
0,64 0,69 Qes : Treiber-Q bei Fs, ausschließlich für elektrischen Widerstand
0,58 0,62 Qts : Gesamt-Tieiber-Q bei Fs
250 200
Pe[max.] : Maximale kontinuierliche Belastung
9 9 Xmax. : Maximale effektive Schwingspulenauslenkung ohne Verzerrung
30 2 000 35 2 500
1 523 1 068
54 38
50 50
2 2
26 26 Hvc : Schwingspulen-höhe
8 8 Hag : Spaltbreite
CS-GD4300
Dank u voor uw aankoop van de JVC Auto Stereo
Luidspreker. Lees de onderstaande aanwijzingen
aandachtig door voor een juiste plaatsing en een
perfeckte werking van uw luidspreker.
Vielen Dank für den Kauf dieses JVC Stereo-Auto-
Iautsprechers. Um korrekten Einbau und
einwandfreie Funktion des Lautsprecher zu
gewährleisten, ist es empfehlenswert, die
folgenden Anleitungen sorg-fältig durchzulesen.
INSTRUÇÕES
INSTRUCTIONS
BEDIENUNGSANLEITUNG
GEBRUIKSAANWIJZING
CS-GD4300 CS-GD4250
Parámetros
Impedancia nominal ( ? ) 4 4
SPL (dB,1W/1M) 85 84 SPL : Nivel de presión de sonido
2,1 1,3
Desplazamiento (litro)
Diámetro del orificio cortado (mm) 285 233
Diámetro del orificio cortado (pulgada) 11-1/4 9-3/16
Profundidad de montaje (mm) 143,5 127
5-11/16 5
Profundidad de montaje (pulgada)
Re ( ? ) 3,6 3,6 Re : Resistencia de la bobina móvil de CC
BL (T.M) 13,9 11,4 BL : Producto de densidad de flujo y longitud efectiva del cable de la bobina móvil
Vas (litro) 44,8 27,8 Vas: Volumen de aire equivalente en conformidad con el excitador
Vas (pies cúbicos) 1,58 0,98
Me ( g ) 173 110,6 Me : Masa efectiva
D (cm) 24,4 20,6 D : Diámetro efectivo del cono
31,9 35,4
Fs (Hz) Fs : Resonancia del aire sin excitador
Qms 5,72 6,54 Qms : Q del excitador a Fs considerando sólo la resistencia no eléctrica
Qes 0,64 0,69 Qes : Q del excitador a Fs considerando sólo la resistencia eléctrica
Qts 0,58 0,62 Qts : Total Q del excitador a Fs
Pe [máx.] (W) 250 200 Pe[max.] : Potencia máxima de entrada contínua
Xmax. (mm) 9 9 Xmax. : Máximo desplazamiento efectivo de la bobina móvil sin distorsón
Respuesta de frec (Hz) 30 2 000 35 2 500
Masa del imán ( g ) 1 523 1 068
Masa del imán (oz) 54 38
Diám. de la bobina móvil (mm) 50 50
Diám. de la bobina móvil (pulgada) 2 2
Hvc (mm) 26 26 Hvc : Altura de bobina móvil
Hag (mm) 8 8 Hag : Altura de entrehierro
Paramètres CS-GD4300 CS-GD4250
? )
Impédance nominale ( 4 4
SPL (dB,1W/1M) 85 84 SPL : Niveau de pression sonore
Déplacement (Liter) 2,1 1,3
Diamètre du trou de découpe (mm) 285 233
Diamètre du tuou de découpe (pouces) 11-1/4 9-3/16
143,5 127
Profondeur de montage (mm)
Profondeur de montage (pouces) 5-11/16 5
Re ( ? )
3,6 3,6 Re : Résistance de la bobine mobile en CC
BL (T.M) 13,9 11,4 BL : Produit de la densité de flux et de la longueur efficace de fil de la bobine mobile
Vas (Iitre) 44,8 27,8 Vas : Volume d'air égal à la conformité de l'excitateur
Vas (CuFt) 1,58 0,98
g
Me ( ) 173 110,6 Me : Masse effective
24,4 20,6
D (cm) D : Diamètre effectif du cône
Fs (Hz) 31,9 35,4 Fs : Résonance à l'air libre de l'excitateur
Qms 5,72 6,54 Qms : Q de l'excitateur à Fs considérant uniquement la résistance non-électrique
Qes 0,64 0,69 Qes : Q de l'excitateur à Fs considérant uniquement la résistance électrique
Qts 0,58 0,62 Qts : Q total de l'excitateur ˆ Fs
Pe [max.] (W) 250 200 Pe[max.] : Puissance d'entrée continue maximum
Xmax. (mm) 9 9 Xmax. : Déplacement effectif maximum de la bobine mobile sans distorsion
Réponse en fréquence (Hz) 30 2 000 35 2 500
Masse de l'aimant, ( g ) 1 523 1 068
Masse de l'aimant, (once) 54 38
Diamètre de la bobine mobile (mm) 50 50
2 2
Diamètre de la bobine mobile (pouces)
Hvc (mm) 26 26 Hvc : Hauteur de la bobine mobile
Hag (mm) 8 8 Hag : Hauteur de l'entrefer
CS-GD4250
Le agradecemos la adquisición del Altavoz
Estereofónico para Automóvil de JVC. Para
efectuar una instalación segura y para que el
altavoz funcione correctamente, lea
detenidamente las siguientes instrucciones.
Nous vous remercions pour I'achat d'un haut
parleur auto stéréo de JVC dans le coffre de votre
véhicule. Pour un montage sûr et un
fonctionnement parfait de ce haut-parleur, il est
conseillé de lire attentivement ce qui suit.
Para Uso do Cliente:
Anote abaixo o N o do Modelo e o N o de
Série que podem ser localizados na parte
traseira ou inferior do alto-falante. Guarde
esta informação para futura referência.
N o do Modelo
N o de Série
LVT1331-001B
[U]
NOTAS
REMARQUES
