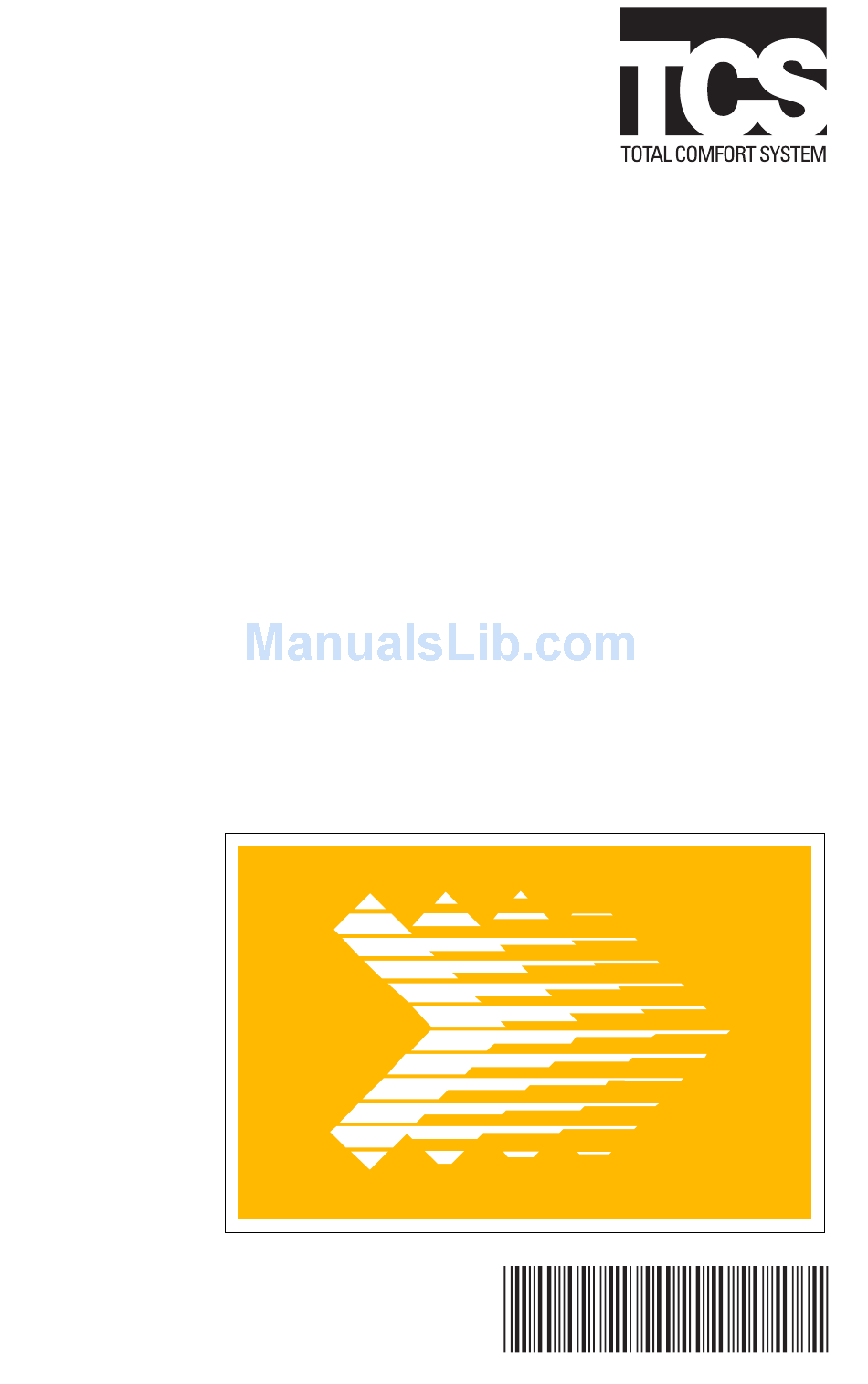

  • Page 1 OWNER’S GUIDE F50F ELECTRONIC AIR CLEANER Copyright © 2002 All Rights Reserved 69-1653EF...

  • Page 2: Table Of Contents

    CONTENTS ® AIRWATCH INDICATOR OPERATING YOUR ELECTRONIC AIR CLEANER GETTING THE MOST FROM YOUR ELECTRONIC AIR CLEANER CLEANING THE ELECTRONIC CELL(S) AND PREFILTER(S) HOW ELECTRONIC AIR CLEANING WORKS BEFORE YOU CALL FOR SERVICE LIMITED FIVE-YEAR WARRANTY 69-1653EF PAGE...

  • Page 3: Airwatch Indicator

    M20843 indicates service is needed. • Battery – indicates batteries need changing. • Air Cleaner – indicates electronic filter needs washing. • UV Air Treatment – indicates UV lamps need replacing in UV Air treatment system. • Humidifier – indicates humidifer pad needs replacing.

  • Page 4: Operating Your Electronic Air Cleaner

    Fan switch on your thermo- stat on. Of course, continuous fan operation adds to your electric bill each month. When the fan and air cleaner come on, the neon indicator lights. If your air cleaner is equipped with a wall-...
  • Page 5 The air cleaner is off until the heating or air conditioning and fan start again. M20800 If you don’t want the air cleaner to run, set the On-Off switch to Off to turn off the air cleaner. Your furnace and air conditioner will operate normally, but without the added benefit of air cleaning.

  • Page 6: Getting The Most From Your Electronic Air Cleaner

    NOTE: A manual fan switch may be built into the furnace or furnace fan controller. The air cleaner uses less power than a 40 watt light bulb (two-cell model—33 watts; single cell model—22 watts). The cost of running the system fan will vary with the size of your fan motor and the cost of electricity where you live.
  • Page 7 If your system includes an atomizing humidifier, you may want to install a standard furnace filter between the humidifier and the air cleaner. This filter would keep the humidifier spray mineral deposits from collecting on the air cleaner. This filter should be checked regularly and changed when it shows signs of mineral or dirt buildup.

  • Page 8: Cleaning The Electronic Cell(S) And Prefilter(S)

    (such as cooking or woodshop) and smoking habits. Use the wash reminder schedule that came with the air cleaner or the optional W8600A AIRWATCH establish and maintain a regular cleaning schedule. Mount the wash reminder schedule in a convenient location.
  • Page 9 If your air cleaner has a W8600A AIRWATCH Indicator, the unit beeps every fifteen mintes to indicate an LCD is flashing. This indicates that service or a replacement part is required. The Air Cleaner arrow indicator blinks to indicate the media filter needs replacing or electronic filter needs washing.
  • Page 10 NOTE: You may let the heating or air condi- tioning system operate normally while the cell(s) are being washed. Simply turn off the air cleaner switch. Vacuum the prefilter or brush, or soak it in a tub. Do wash the prefilter in the dishwasher or carwash.
  • Page 11 STEP 1 STEP 2 STEP 3 STEP 4 Washing cell(s) in a tub Put the cell(s) on the lower rack of the dish- washer with the airflow arrow pointing up. It may be necessary to remove the upper rack. Do not block water flow to the upper arm.
  • Page 12 STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6 STEP 7 69-1653EF Use a large enough container, such as a laundry tub or trash container, to hold one or both cell(s). NOTE: Sharp corners on the cell(s) can scratch the surface of a bathtub.
  • Page 13 STEP 4 STEP 5 Inspect the cell(s) for broken ionizer wires and bent collector plates. Repair as necessary or take to a Honeywell Authorized Air Cleaner Repair Station. Slide the prefilter(s) into the upstream prefilter guides. Slide the air cleaner cell(s) in so the air flow arrow points downstream and the handle(s) face outward.

  • Page 14: How Electronic Air Cleaning Works

    10 microns can be seen only with a microscope, except in very large concentrations, such as a puff of smoke. Your electronic air cleaner can remove even smaller particles that can be seen only with an electron microscope.
  • Page 15 These particles are generated by normal household activities, and also enter the house from outside. That is why we recommend that you use the air cleaner as much as possible. CLEANER M6030A...
  • Page 16 The regular furnace filter collects mainly large, visible particles that reach the filter. Its main purpose is to protect the furnace and air conditioner blower. The electronic air cleaner collects these large particles, plus many of the smaller, mostly invisible particles. Its purpose is...
  • Page 17 Odors are gases, not particles. They cannot be removed by the air cleaner or by any other filter designed to remove particles. However, some gases can be trapped by an activated carbon filter or diluted with outdoor air. If odors are a...
  • Page 18 About lint or "white dust" 69-1653EF If desired, the ozone generated by the air cleaner can be reduced by asking your dealer to: • Install an activated carbon filter downstream of the air cleaner, or • Adjust the air cleaner power supply to reduce ozone production.

  • Page 19: Before You Call For Service

    Arcing (snapping) seems too frequent If your air cleaner is equipped with the optional W8600A AIRWATCH ® Cleaner arrow on the W8600A reminds you that a cell and prefilter washing is due. Perform these checks before you call your heating and air conditioning dealer for service.
  • Page 20 4. If the electronic cell(s) are wet, check again in 2 to 3 hours. 5. Press the test button. A snapping sound indicates the air cleaner is operating properly, but the neon light is not working. If there is no snapping sound, make sure the appropriate fuse or circuit breaker is OK.

  • Page 21: Limited Five-Year Warranty

    This warranty applies to all parts or components of your Total Comfort System Electronic Air Cleaner, except the ionizer wires in the air cleaner cells and the aluminum prefilters. This warranty does not apply to: 1.
  • Page 22 THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, AND THE WARRANTIES OF MERCHANT- ABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY EXCLUDED BEYOND THE FIVE-YEAR DURATION OF THE WARRANTY.THE ONLY EXPRESS WARRANTY UPG MAKES ON THIS PRODUCT.
  • Page 24 Automation and Control Solutions Honeywell 1985 Douglas Drive North Golden Valley, MN 55422 Printed in U.S.A. on recycled paper containing at least 10% post-consumer paper fibers. 69-1653EF G.H. 10-02 Honeywell Limited-Honeywell Limitée 35 Dynamic Drive Scarborough, Ontario M1V 4Z9 www.honeywell.com/yourhome...
