Dynon Avionics DX15  User Manual

Handheld vhf air band transceiver
Hide thumbs Also See for DX15 :
Table of Contents

Advertisement

Quick Links

Download this manual See also: Manual

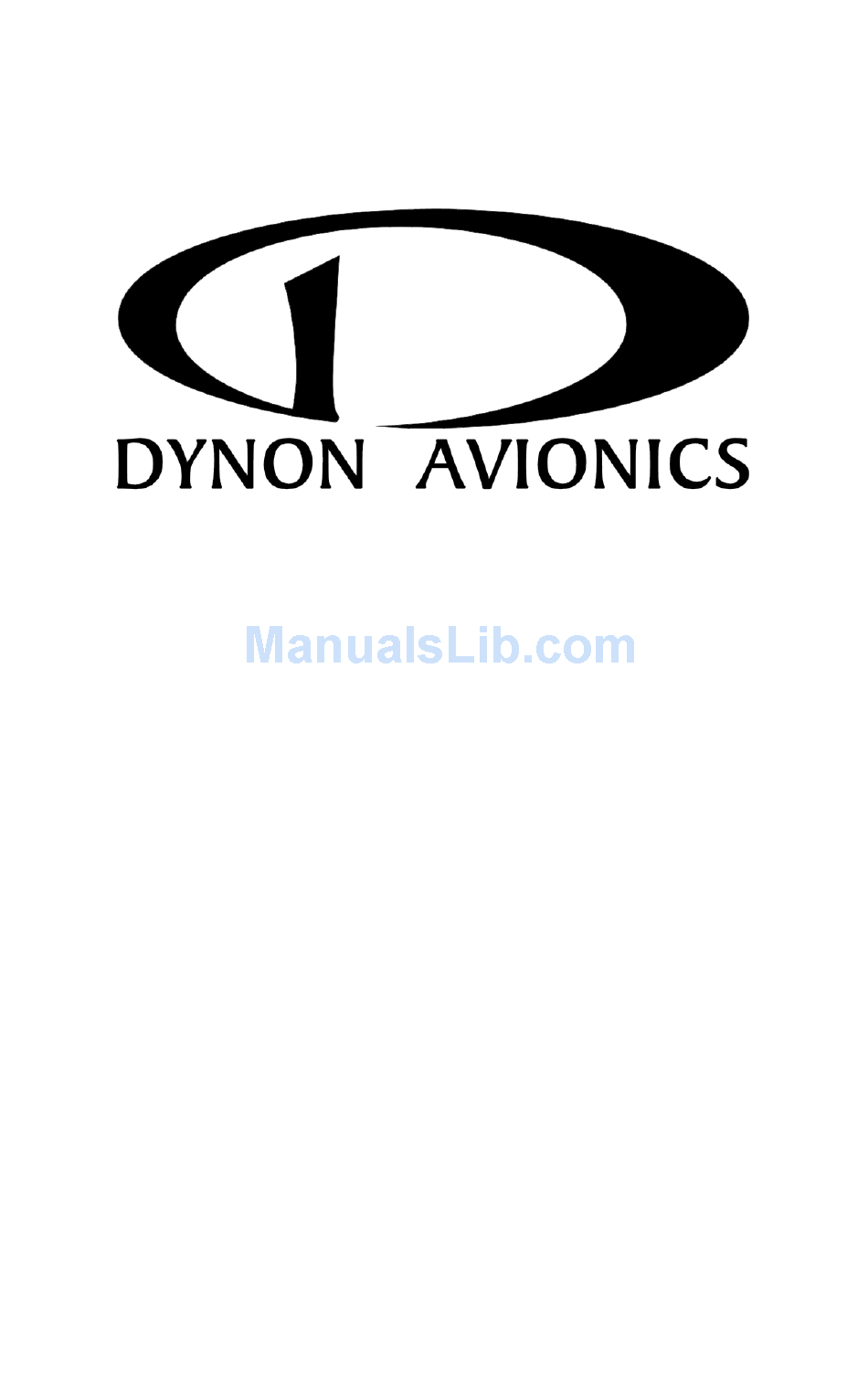

DX15
Handheld VHF Air Band Transceiver
User Guide
P/N 101219‐000, Revision B
Copyright © 2011 by Dynon Avionics, Inc

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DX15  and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dynon Avionics DX15

Summary of Contents for Dynon Avionics DX15

  • Page 1       DX15  Handheld VHF Air Band Transceiver  User Guide  P/N 101219‐000, Revision B  Copyright © 2011 by Dynon Avionics, Inc...
  • Page 3     Contact Information  Dynon Avionics, Inc.  19825 141  Place NE  Woodinville, WA 98072   Phone: (425) 402‐0433 ‐ 7:00 AM – 5:00 PM (PST, M‐F)  Fax: (425) 984‐1751  Email: support@dynonavionics.com  Dynon Avionics offers online sales, extensive support, and continually‐ updated information on its products via its Internet sites:   www.dynonavionics.com : Dynon Avionics primary web site;  including:    docs.dynonavionics.com : Complete product documentation.   downloads.dynonavionics.com : Software downloads.   support.dynonavionics.com : Support resources.   store.dynonavionics.com : Dynon Avionics’ secure online store for  purchasing all Dynon products 24 hours a day.   wiki.dynonavionics.com : Dynon Avionics’ Documentation Wiki  provides enhanced, extended, continuously‐updated online  documentation contributed by Dynon employees and customers.   forum.dynonavionics.com : Dynon Avionics’ Internet forum where  Dynon customers can interact outside of telephone support hours.   newsletter.dynonavionics.com : Dynon Avionics’ email newsletter. ...

  • Page 4: Copyright

      Copyright   2011 Dynon Avionics, Inc. All rights reserved. No part of this manual  may be reproduced, copied, transmitted, disseminated or stored in any  storage medium, for any purpose without the express written permission  of Dynon Avionics. Dynon Avionics hereby grants permission to download  a single copy of this manual and of any revision to this manual onto a  hard drive or other electronic storage medium to be viewed for personal  use, provided that such electronic or printed copy of this manual or  revision must contain the complete text of this copyright notice and  provided further that any unauthorized commercial distribution of this  manual or any revision hereto is strictly prohibited.   Information in this document is subject to change without notice. Dynon  Avionics reserves the right to change or improve its products and to make  changes in the content without obligation to notify any person or  organization of such changes. Visit the Dynon Avionics website  ) for current updates and supplemental  www.dynonavionics.com information concerning the use and operation of this and other Dynon  Avionics products.  Registering Your DX15  Please take a moment to register your DX15 Handheld VHF Air Band  Transceiver at dx15.dynonavionics.com/register. Registering your  product with Dynon ensures that your contact information is up‐to‐date.  This helps verify product ownership and can expedite warranty claims.  You can also optionally sign up to receive other Dynon news and product  announcements. Dynon will not share your contact information with  third parties or send you announcements without your explicit consent.  DX15 User Guide  iv ...

  • Page 5: Limited Warranty

      Limited Warranty    Dynon Avionics warrants this product to be free from defects in materials or  workmanship for three (3) years from date of shipment. Dynon Avionics will, at its  sole option, repair or replace any components that fail in normal use. Such repairs  or replacement will be made at no charge to the customer for parts or labor. The  customer is, however, responsible for any transportation cost. This warranty does  not cover failures due to abuse, misuse, accident, improper installation or  unauthorized alteration or repairs.  THE WARRANTIES AND REMEDIES CONTAINED HEREIN ARE EXCLUSIVE, AND IN  LIEU OF ALL OTHER WARRANTIES EXPRESSED OR IMPLIED, INCLUDING ANY  LIABILITY ARISING UNDER WARRANTY OF MERCHANTABILITY OR FITNESS FOR A  PARTICULAR PURPOSE, STATUTORY OR OTHERWISE. THIS WARRANTY GIVES YOU  SPECIFIC LEGAL RIGHTS, WHICH MAY VARY FROM STATE TO STATE.  IN NO EVENT SHALL DYNON AVIONICS BE LIABLE FOR ANY INCIDENTAL, SPECIAL,  INDIRECT OR CONSEQUENTIAL DAMAGES, WHETHER RESULTING FROM THE USE,  MISUSE OR INABILITY TO USE THIS PRODUCT OR FROM DEFECTS IN THE PRODUCT.  SOME STATES DO NOT ALLOW THE EXCLUSION OF INCIDENTAL OR  CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATIONS MAY NOT APPLY TO  YOU.  Dynon Avionics retains the exclusive right to repair or replace the instrument or  firmware or offer a full refund of the purchase price at its sole discretion. SUCH  REMEDY SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY FOR ANY BREACH OF  WARRANTY.  Dynon Avionics’ products incorporate a variety of precise, calibrated electronics.  Except for replacing the battery pack and other external accessories, this device  does not contain any field/user‐serviceable parts.  Units that have been found to have been taken apart may not be eligible for repair  under warranty.  DX15 User Guide   v ...

  • Page 7: Table Of Contents

      Table of Contents  Contact Information............... iii Copyright..................iv Registering Your DX15..............iv Limited Warranty ................v 1. Safety and Licensing Information  1‐1 Important Radio Frequency Energy Safety ........1‐1 Additional Important Safety Information ........1‐1 FCC Licensing Requirements (USA Only)........1‐2 2. Introduction  2‐1 Visual Tour ...................2‐2 Unpacking Your DX15..............2‐4 Assembling Your DX15 ..............2‐5 3. Basic Functions  3‐1 Charging the Battery ..............3‐1 Power On / Off ................3‐2 Volume Adjustment ..............3‐2 Transmitting.................3‐3 Backlight On / Off.................3‐3 Setting Squelch................3‐3 Emergency Frequency (121.500 MHz) .........3‐5 Entering a Frequency Directly............3‐5 Keypad Lock .................3‐6 4.
  • Page 8   Recalling Recently Used Frequencies...........4‐2 Using Memory Channels ..............4‐3 Key Beep Volume Adjustment .............4‐7 5. Advanced Settings  5‐1 Option: Assume Leading 1 During Frequency Entry ....5‐1 Option: Side Buttons Used for Direct Squelch ......5‐2 Option: Backlight Behavior ............5‐3 Option: Memory Bank Scanning ..........5‐3 Option: Disable Transmit .............5‐4 Option: Stop Transmitting on Stuck Mic ........5‐4 6. Appendices  6‐1 Appendix A: DX15 Specifications ..........6‐1 Appendix B: Troubleshooting............6‐3 Appendix C: Requesting Support / Repair........6‐4 Appendix D: Factory / Reset Defaults ..........6‐6 Appendix E: Accessories...............6‐7 Appendix F: Using the (optional) Desktop Rapid Charger....6‐8 Appendix G: Using the (optional) Vehicle Power Adapter ...6‐9 Appendix H: Connecting a Headset / Push‐to‐Talk Switch..6‐10 Appendix I: External Antenna ............6‐11 viii  DX15 User Guide ...

  • Page 9: Safety And Licensing Information

      1. SAFETY AND LICENSING INFORMATION Important Radio Frequency Energy Safety  While transmitting, your DX15 Handheld VHF Air Band Transceiver emits  Radio Frequency (RF) Electromagnetic Energy. Please take the time to  familiarize yourself with the properties of and the proper methods of using  this device.  Maintain at least a 3‐inch (5 cm) gap between this device and your body  while transmitting.  Do not transmit without an antenna attached. Transmitting without an  antenna attached may cause damage to the DX15.  Do not transmit, or allow this device to transmit in areas or conditions that  are inherently hazardous in the presence of radio transmissions, such as  hospitals, in the vicinity of blasting (blasting caps), and around robotic  systems.  Additional Important Safety Information  Your DX15 Handheld VHF Air Band Transceiver uses Li‐Ion batteries. Li‐Ion  batteries are safe when used as directed, but can also be hazardous if they  are not used in accordance with their instructions.  Only charge batteries with Dynon Avionics chargers. Using non‐Dynon  chargers to charge Dynon batteries could cause them to explode.  Do not expose Dynon Li‐Ion batteries to fire or otherwise expose them to  excessive heat.  Do not short the contacts of your Dynon battery. This is most often  accidentally done with small, loose metallic objects, such as coins or keys.  Please dispose of non‐functional batteries in a responsible manner. The  batteries for your DX15 are very similar to mobile phone batteries and can  likely be recycled wherever mobile phone battery recycling is available. For  DX15 User Guide  1‐1 ...

  • Page 10: Fcc Licensing Requirements (Usa Only)

    Safety and Licensing Information  a list of recycling locations in your area (USA only), call 1‐800‐8‐BATTERY or  see the Call 2 Recycle website at  www.rbrc.org.  This device is designed to operate safely only with Dynon‐supplied batteries  and power supply accessories.  Do not operate this device without the supplied Dynon battery pack  installed.  Do not operate Dynon power supply accessories at input voltages other  than those recommended.  This device is not waterproof. While care has been taken in its design to  operate safely and reliably in conditions such as light rain, it is not designed  to be used in severe wet conditions.  Do not operate this device below ‐4°F (‐20°C) or above 131°F (55°C).  Prolonged sunlight exposure may result in excessive high temperatures.  Do not drop this device, especially onto hard pavement or from great  height.  Do not operate this device at high volume levels when using a headset. If  you experience ringing in your ears, reduce the volume or do not use this  device.  Do not attempt to modify or repair this device. There are no user‐ serviceable parts inside. Doing so will void the warranty and may result in  unauthorized transmissions.  FCC Licensing Requirements (USA Only)  Per the FCC:  )  http://wireless.fcc.gov/services/index.htm?job=operations&id=ground_stations You may only use your hand‐held aviation VHF radio from your aircraft,  or under the authority of an FCC ground station authorization. Ground  station authorizations are usually only issued to aviation service  organizations located on airports, businesses engaged in pilot training,  1‐2  DX15 User Guide ...
  • Page 11     aircraft manufacturers, or persons engaged in chase activities related to  soaring and ballooning.   Per the FCC  )  http://wireless.fcc.gov/services/index.htm?job=licensing&id=aircraft_stations ... you do not need a license to operate a two‐way VHF radio, radar, or  emergency locator transmitter (ELT) aboard aircraft operating  domestically. All other aircraft radio stations must be licensed by the FCC  either individually or by fleet. DX15 User Guide   1‐3 ...

  • Page 13: Introduction

      2. INTRODUCTION Congratulations on your purchase of the Dynon Avionics DX15 Handheld  VHF Air Band Transceiver.  Your DX15 is a compact, easy‐to‐use handheld transceiver for aviation  use, and includes the following standard features:   Compact, handheld size   High Capacity Li‐Ion 1300 mAh Battery Pack   Backlighting of both the display and keypad   Dedicated Emergency button for quick tuning of 121.5 MHz   Keypad Lock   On‐screen battery capacity meter   Adjustable side tone for (optional) headset connection   Instant recall of the last 10 most recently used frequencies   Scanning of entire air band, memory channels, and most recently used  frequencies   External power, headset/microphone/PTT, and antenna connections  Your DX15 is an ideal transceiver for:   Keeping in your flight bag ‐ just in case   Listening to the tower at air shows   Family members listening to flight communications   Monitoring nearby airfields   Backup aircraft communications   Small and light for ultralight and experimental aircraft  DX15 User Guide ...

  • Page 14: Visual Tour

    Introduction  Visual Tour  FRONT VIEW    2‐2  DX15 User Guide ...
  • Page 15     SCREEN DETAIL      LEFT SIDE    Note: Though they are not labeled on the radio, the Side Up/Down  Buttons will be shown as ▲ and ▼ throughout this guide.  DX15 User Guide   2‐3 ...

  • Page 16: Unpacking Your Dx15

    Introduction  RIGHT SIDE       Unpacking Your DX15  Inside your DX15 box, you should find the following:   101204‐000 DX15 Handheld VHF Air Band Transceiver   100993‐000 Flexible Antenna   100965‐000 7.4V 1300mAh Li‐Ion Battery    101299‐000 Belt Clip   101298‐000 Lanyard   100846‐000 AC‐to‐DC Wall Adapter (charger)   101219‐000 DX15 User Guide    2‐4  DX15 User Guide ...

  • Page 17: Assembling Your Dx15

        Assembling Your DX15   Screw the supplied antenna onto the antenna connector, clockwise,  using light finger pressure (do not tighten excessively).   Attach the supplied battery pack by mating the two tabs on the  bottom of the battery with the associated slots at the bottom of the  battery holder on the radio.   Gently, click the upper part of the battery into place.   The two spring‐loaded latches on the sides of the battery should now  be in the up position.   Attach the belt clip to the battery pack.   Insert the supplied lanyard into the lanyard tab on the DX15.      Your DX15 is now ready for use. Note that the Li‐Ion battery is shipped  only partially charged. Dynon recommends that you fully charge your  DX15 as described in the Charging the Battery section below.  DX15 User Guide   2‐5 ...

  • Page 19: Basic Functions

      3. BASIC FUNCTIONS Charging the Battery  Your DX15 is equipped with a rechargeable Li‐Ion battery pack.  To charge your DX15’s battery:   Connect the AC‐to‐DC Adapter to the  DX15's DC input jack as illustrated.   Plug the AC‐to‐DC Adapter into an 110V  AC outlet.   When your DX15 is connected to external  power, it will charge the battery whether  your DX15 is turned on or off. During  charging the Battery Charge Icon will flash  to indicate that it is charging. When  charging is complete, the Battery Charge  Icon will remain solid and icon will appear  full.   The Battery Charge Icon visually indicates  the charge remaining in the battery.  A discharged battery will require between 6‐10 hours to fully charge via  the AC‐to‐DC Adapter. While the DX15 can be used to receive and/or  transmit while charging, such usage will increase the time it takes for the  battery to fully charge.  If you are using your DX15 as a backup transceiver that will be stored  without being used for long periods, the battery will hold its charge  longest if it is disconnected from the radio. Store the battery so that its  electrical contacts are not able to be shorted by surrounding metal  objects. Recharge your battery every few months to ensure it is full in an  emergency.  DX15 User Guide  3‐1 ...

  • Page 20: Power On / Off

    Basic Functions  As with all rechargeable batteries, the usable capacity of your DX15's  battery will decrease with time and usage. Replacement batteries can be  obtained from Dynon Avionics and authorized dealers.  Power On / Off  POWER ON  Rotate the PWR/VOL knob  clockwise until it clicks. The TX/RX  indicator, backlighting, and all  display elements will illuminate for  a moment to indicate that they are  working.   POWER OFF  Rotate the PWR/VOL knob counter‐ clockwise until it clicks.   Volume Adjustment  While turned on, rotate the  PWR/VOL knob clockwise to increase volume, counter‐clockwise to  decrease volume.  Note: It may be useful to adjust Squelch low so that the speaker is active  during Volume Adjustment. See the section Setting Squelch for details.  3‐2  DX15 User Guide ...

  • Page 21: Transmitting

        Transmitting  To transmit on the tuned frequency, press and hold the Push‐to‐Talk  button on the left side of your DX15 while speaking into the microphone  on the front of the transceiver.  Note: If the “Stop Transmitting on Stuck Mic” option is turned on,  transmitting will cease after a continuous 30 second hold of Push‐to‐Talk  (either the radio‐mounted button or any externally connected Push‐to‐ Talk button). See the Advanced Settings section of the manual for more  information  Backlight On / Off  The backlight can be turned on or off by pressing the LIGHT button at any  time.  SETTING BACKLIGHT BRIGHTNESS  To adjust the brightness of the backlighting:   Push and hold the LIGHT button until it says LitE‐X, where X represents  the current backlight level between 1 and 9.    Adjust the backlight level by using the ◄ and ► buttons.   To exit, push the LIGHT or CLR button, or wait a few seconds.  Note: The backlight can also be set to turn on for 5 seconds with each  button press. See the section Advanced Settings for details.  Setting Squelch   Squelch silences the speaker, eliminating the background noise which is  present on all frequencies when no signal is being received. Squelch is  DX15 User Guide   3‐3 ...
  • Page 22 Basic Functions  adjusted to keep the speaker muted except when a signal is being  received on the frequency that is being monitored.  Note: The functionality of the side ▲ and ▼ buttons can optionally be  set to adjust Squelch all the time. See the Advanced Settings section for  details. These instructions reflect the factory default behavior of the side  ▲ and ▼ buttons.  To Set Squelch:   Push the SQL button.   Using the ◄ and ► buttons on the keypad or the side ▲ and ▼  buttons, adjust the squelch setting from 0 to 24.   Setting Squelch to 0 results in static being heard all the time, even  when no signal is being received (no Squelch being applied). This will  drain the battery more quickly.   Setting Squelch to 24 means that only a signal that is extremely strong  will break Squelch (un‐mute the speaker) and be heard.   Typically, Squelch is set to the lowest setting that causes all  background noise to be muted, but allows desired transmissions to be  received. The Squelch setting may need to be adjusted in different  environments and conditions.  Exit Setting Squelch mode by:   Pushing the SQL or CLR buttons on the keypad.   Waiting a few seconds.   Pushing the Emergency button.   Pushing the Push‐to‐Talk button.  The previous menu or mode will then continue.  Note: Squelch can be changed in any mode or menu.  3‐4  DX15 User Guide ...

  • Page 23: Emergency Frequency (121.500 Mhz)

        Emergency Frequency (121.500 MHz)  Push and hold the orange Emergency button. The digits  1  2  1  .  5  0  0  appear sequentially on the display as if they are being quickly typed.  When the last digit has appeared, 121.500 is tuned, and your DX15 is now  ready to receive and transmit on 121.500 MHz.  Note: If the Emergency button is released before all digits of 121.500 are  displayed, 121.500 will not be tuned.  Entering a Frequency Directly  If the radio is in another mode, such as Scan, Memory Recall mode or  Most Recently Used Frequency Recall mode, exit these modes first by  pushing the CLR button on the keypad in order to enter a frequency.  Then, simply type out the full frequency on the keypad.  EXAMPLE  To enter the frequency 128.775, you would enter:  1   2   8   7   7  The display will then read:  128.775  The decimal point (".") is automatically entered for you. The last digit is  automatically rounded to the nearest 0.025 MHz (25 KHz) since there is  only one possible valid air band frequency once the first five digits are  typed.  This frequency is now tuned and you can receive and transmit to other  radios that are also tuned to the same frequency.  DX15 User Guide   3‐5 ...

  • Page 24: Keypad Lock

    Basic Functions  Note: The "Assume leading 1 / 100 MHz" setting will change this behavior  ‐ see the Advanced Settings section for details. The instructions above  reflect the factory default behavior of the "Assume leading 1 / 100 MHz"  function.  Keypad Lock  Keypad Lock is used to protect against accidental button pushes, such as  when your DX15 is worn on a belt and you want to monitor only a single  frequency.  To activate Keypad Lock:   Press and hold the LOCK button.   After a moment, the Keypad Lock icon will appear on the display.   Keypad Lock inhibits all keypad buttons, except for the following:   Push‐to‐Talk (PTT) button works normally.   Emergency button works normally.   LIGHT button works normally.  To cancel Keypad Lock:   Push and hold the LOCK button until the Keypad Lock icon disappears.   All keypad buttons / behaviors will now function normally.  Note: The Keypad Icon, when flashing, is used to denote a Memory  Channel that will be skipped when scanned. See the Memory Channel  section for details about that behavior.    3‐6  DX15 User Guide ...

  • Page 25: Features In Depth

      4. FEATURES IN DEPTH Band Scanning  Band scanning rapidly checks every frequency within your DX15's  operating range of 118.000 MHz through 136.975 MHz sequentially. In  Band Scanning mode, the DX15 will pause on frequencies that have a  strong enough signal to break squelch so that they can be heard.  To enter Band Scanning mode:   Exit any other mode by pushing the CLR button on the keypad.   Adjust Squelch (see section Setting Squelch for details) so that the  speaker is quiet. If a signal is received during scanning the scanning  will pause, allowing you to listen to the received signal. When band  scanning your DX15 may receive a variety of signals at widely‐varying  signal strengths. Setting Squelch too high will allow only the very  strongest signals to be heard. Setting Squelch too low will result in the  scan being stopped frequently, often on noisy frequencies that cannot  be understood. Thus, setting Squelch properly for band scanning will  necessarily be a compromise.   To scan up push and hold (for at least 1 second) the ► button. To scan  down push and hold the ◄ button.  During Band Scanning (or any of the other scan operations ‐ see section  Memory Scanning and Last Ten Frequencies Scanning for details), the  decimal point between the digits flashes to indicate that a scanning mode  is active.   When a signal is received that exceeds the Squelch setting, Scan mode  will pause for as long as the signal is being received. Scanning will resume  a few seconds after the last signal is received. To force the radio to  continue scanning while Band Scanning has paused on a frequency, press  either the ◄ or ► button to "nudge" Band Scanning to continue its scan.   DX15 User Guide  4‐1 ...

  • Page 26: Recalling Recently Used Frequencies

    Features In Depth  The direction of scanning can be changed by pressing ◄ or ►.  Band Scanning can be stopped by:   Pushing the CLR button.   Pushing PTT.   Pushing the Emergency button.  Recalling Recently Used Frequencies  Your DX15 automatically stores the ten (10) most Recently Used  Frequencies. These can be quickly recalled using the ▲ and ▼ buttons  on the side of the DX15. Think of them like an extended version of the  flip‐flop feature found on most digital panel‐mounted aircraft radios.   To recall a Recently Used Frequency:   Exit any other mode by pushing the CLR button on the keypad.   Push the ▲ or ▼ buttons on the side to enter Recently Used  Frequencies mode. The ten (10) most Recently Used Frequencies are  displayed as r0 (most recently used) through r9 (10th most recently  used) in the lower right corner of the screen while in Recently Used  Frequencies.   When you first enter this mode, the radio will both store and display  the currently‐tuned frequency into the r0 location. r0 will be displayed  in the lower right corner of the screen to denote that you are currently  recalling a Recently Used Frequency.   Press ▲ and ▼ to cycle through the Recently Used frequencies.  Recently Used Frequencies can be scanned by pressing and holding ◄ or  ► for 2 seconds, similar to band scanning. To stop scanning your  Recently Used Frequencies, push the CLR button.   Any of the following actions or events causes a frequency to be added to  the list of Recent Frequencies:  4‐2  DX15 User Guide ...

  • Page 27: Using Memory Channels

         A frequency is manually entered from the keypad.   A frequency is received for more than two (2) seconds.   A frequency is transmitted on for more than two (2) seconds.   When Recently Used Frequencies mode is entered, the current  frequency is stored as the most recently used   Note: To use Recently Used Frequencies, the “Side Buttons Used for  Direct Squelch“ option must be set to OFF (factory default). See the  Advanced Settings section of this manual for details.  Advanced Tip: The Recently Used frequency being displayed can be  deleted from the Recently Used list by holding CLR for a few seconds.  Using Memory Channels  Memory Channels allow you to store commonly used frequencies for  easy recall.  STORING FREQUENCIES INTO MEMORY CHANNELS   Exit any other mode by pushing the CLR button on the keypad.   Select a frequency.   Push and hold the MEM button for one to two (1‐2) seconds, until  MEM‐XX is displayed, where XX is the lowest numerical unused  Memory Channel location between 00‐99.    MEM will flash to indicate you are in Memory Channel programming  mode.   The first available Memory Channel is automatically selected. If a  different Memory Channel is desired: Press the ◄ and ► or the side  ▲ and ▼ buttons to decrement or increment, respectively, the  Memory Channel that will be used to store the current frequency. Or,  use the numeric keypad to enter a two‐digit Memory Channel location  manually.  DX15 User Guide   4‐3 ...
  • Page 28 Features In Depth   To store the frequency, push the MEM button again. MEM‐XX will  flash momentarily.   Your DX15 is now in Memory Channel mode on the just‐stored  Memory Channel.  Push the CLR button to exit Memory Channel mode at any time.  Note: If all 100 Memory Channels have frequencies stored, Memory  Channel 99 will be selected, and if a new frequency is stored, the  frequency already stored in Memory Channel 99 will be overwritten.  RECALLING MEMORY CHANNELS   Exit any other mode by pushing the CLR button on the keypad.   Push the MEM button momentarily. This enters Memory Channel  Recall mode.   Use the ◄ and ► or side ▲ and ▼ buttons to scroll through Memory  Channels.   Or, type the two‐digit Memory Channel Number directly.  Push the CLR button to exit Memory Channel mode at any time.   QUICKLY RECALLING MEMORY CHANNELS 0‐9   Exit any other mode by pushing the CLR button on the keypad.   Press and hold 0‐9 to recall the channel stored in that location.  Push the CLR button to exit Memory Channel mode at any time.  SCANNING MEMORY CHANNELS   Exit any other mode by pushing the CLR button on the keypad.   Push the MEM button momentarily (enters Memory Channel mode).   To scan up push and hold (for at least 1 second) the ► button. To scan  down push and hold the ◄ button.  4‐4  DX15 User Guide ...
  • Page 29     Push the CLR button to stop Memory Channel band scanning mode at any  time.  Note: Only Memory Channels that have a frequency stored in them will  be scanned.  During Memory Channel scanning (or any of the other scan operations),  the decimal point between the digits flashes at a 1/2 second interval to  indicate that a scanning mode is active.  When a signal is received that exceeds the Squelch setting, Memory  Channel Scanning will pause for as long as the signal is being received.  Scanning will resume a few seconds after the last signal is received. To  force the radio to continue scanning while Memory Channel Scanning has  paused on a frequency, press either the ◄ or ► button to "nudge"  Memory Channel Scanning to continue its scan.   Memory Channel Scanning will continue until stopped by:   Pushing the CLR button.   Pushing PTT during the reception of a signal.   Pushing the Emergency button.  SKIPPING MEMORY CHANNELS WHILE SCANNING  Some frequencies ‐ such as ATIS and AWOS ‐ are broadcast continuously.  While you may want to store these frequencies into Memory Channels  for quick access to them, you may not want to stop on them during a  scan of your Memory Channels. To skip a Memory Channel while  scanning:   Select a Memory Channel as described in the Recalling Memory  Channels section above.   Push and hold MEM for one to two (1‐2) seconds.   The key icon will flash continuously to indicate that this Memory  Channel will be skipped during a scan.  DX15 User Guide   4‐5 ...
  • Page 30 Features In Depth   Repeat the above procedure to allow a skipped memory channel to be  scanned again. The flashing lock icon will cease flashing.  DELETING MEMORY CHANNELS   Recall a Memory Channel as described above.   Push and hold the CLR button for one to two (1‐2) seconds   MEM‐XX will flash twice.   The selected Memory Channel is now empty.   Other Memory Channels are not affected when an individual Memory  Channel is deleted.   You are now in Memory Channel mode, on the next Memory Channel  that has a location stored in it.  Push the CLR button to exit Memory Channel mode at any time.  MEMORY BANK SCANNING  By default, any Memory Channels stored are scanned sequentially  whenever Memory Channels are scanned. However, you may prefer to  break up your memory channels into banks so that only 10 of them are  scanned at any one time. This is useful for programming small groups of  frequencies that you scan through at a particular location, such as at an  air show or at particular airports.   To turn Memory Bank Scanning on and off, see the Advanced Settings  section of this manual.  When Memory Bank Scanning is enabled, only Memory Channel Scanning  behavior is affected. All 100 Memory Channels can still be stored and  accessed normally. However, when a scan is initiated, only the Memory  Channels that start with the same number are scanned. For example, if  you start a scan from Memory Channel 34, only Memory Channels 30‐39  are scanned. Similarly, if you start a scan from Memory Channel 03, only  Memory Channels 00‐09 are scanned.  4‐6  DX15 User Guide ...

  • Page 31: Key Beep Volume Adjustment

        This mode effectively divides up your Memory Channels into 10  scannable banks of up to 10 Memory Channels each.  Key Beep Volume Adjustment   To adjust key beep volume:   Push and hold the SQL button until it says “BEEP XX”. XX represents  the current key beep volume level. (You will need to keep holding the  SQL button as the radio first passes through Side Tone Adjustment,  which is displayed as "Side XX".)   Adjust key beep volume level by using the ◄ and ► buttons.   The display will show 0 through 8; 0 is no key beeps (muted), 8 is loud  key beeps.   To exit Key Beep Volume Adjustment, press the SQL or CLR button, or  wait a few seconds.  DX15 User Guide   4‐7 ...

  • Page 33: Advanced Settings

      5. ADVANCED SETTINGS Option: Assume Leading 1 During Frequency Entry  When this option is turned ON, the first "1" that you would normally  enter when typing frequencies is automatically typed for you. This is  possible because all frequencies that can be tuned by the DX15 begin  with "1".  To set:   Turn power OFF.   Push and hold the 1 button.   Turn power ON.   If message "1 ‐ off" is displayed, this behavior is OFF.   If message "1 ‐ on" is displayed, this behavior is ON.   The message will clear after two seconds, followed by a beep. You can  then use your DX15 normally.   To change between modes, repeat the procedure (repeated cycles  toggle between the two modes).  Example :   If set to OFF (Factory default), the following frequency entry method is  used:  To set a frequency of 128.775, type the following:  1   2   8   7   7  The display should then read:  128.775  If set to ON, the following frequency entry method is used:  DX15 User Guide  5‐1 ...

  • Page 34: Option: Side Buttons Used For Direct Squelch

    Advanced Settings  To set a frequency of 128.775, type the following:  2   8   7   7  The display should then read:  128.775  Option: Side Buttons Used for Direct Squelch   Lets the side ▲ and ▼ be used exclusively to set Squelch.  To set:   Turn power OFF.   Push and hold the SQL button.   Turn power ON.   If message "SQL off" is displayed, this behavior is OFF. When in modes  such as Setting Squelch or Recalling Memory Channels that use the  keypad ◄ and ► buttons, the side ▲ and ▼ buttons can also be used  interchangeably. The side ▲ and ▼ buttons are also used to enter  and cycle through the ten most Recently Used frequencies ‐ see the  Recalling Recently Used frequencies section for details.   If message "SQL on" is displayed, this behavior is ON. In this mode, the  side ▲ and ▼ buttons have a single use: to set Squelch. In this mode,  Squelch can easily be increased or decreased with single button  pushes. However, when this mode is selected, Recently Used  frequencies can not be recalled.   The message will clear after two seconds, followed by a beep. You can  then use your DX15 normally.   To change between modes, repeat the procedure (repeated cycles  toggle between the two modes).  5‐2  DX15 User Guide ...

  • Page 35: Option: Backlight Behavior

        Option: Backlight Behavior   Sets the behavior of the backlight when keys are pressed.   To set:   Turn power OFF.   Push and hold the LIGHT button.   Turn power ON.   If message "L‐On" is displayed, pushing LIGHT button causes  backlighting to be on continuously until LIGHT button is pushed again.   If message "L‐5SEc" is displayed, pushing the LIGHT button still causes  backlighting to be on continuously until LIGHT button is pushed again.  However, pushing any other button (except Push‐to‐Talk) will also  cause backlighting to come on temporarily for five (5) seconds.    The message will clear after two seconds, followed by a beep. You can  then use your DX15 normally.   To change between modes, repeat the procedure (repeated cycles  toggle between the two modes).  Option: Memory Bank Scanning  Toggles whether or Memory Channels are scanned as a single block of  100 Memory Channels, or in banks of 10 Memory Channels each. See the  Memory Bank Scanning section for more details.  To set:   Turn power OFF.   Push and hold the MEM button.   Turn power ON.   If message "BANK‐n" is displayed, this behavior is OFF. Memory  Channels are scanned as a single large bank.  DX15 User Guide   5‐3 ...

  • Page 36: Option: Disable Transmit

    Advanced Settings   If message "BANK‐Y" is displayed, this behavior is ON. Memory  Channels are scanned in banks of 10 Memory Channels each.   The message will clear after two seconds, followed by a beep. You can  then use your DX15 normally.   To change between modes, repeat the procedure (repeated cycles  toggle between the two modes).  Option: Disable Transmit  Toggles whether or not the DX15 can transmit when Push‐to‐Talk is  pressed. Disabling the ability to transmit can be useful for when you do  not wish to ever transmit on the air band by accidentally pushing the  Push‐to‐Talk button.  To set:   Turn power OFF.   Push and hold the ▼ button.   Turn power ON.   If message "tx OFF" is displayed, transmitting is disabled.    If message "tx on" is displayed, transmitting is enabled.    The message will clear after two seconds, followed by a beep. You can  then use your DX15 normally.   To change between modes, repeat the procedure (repeated cycles  toggle between the two modes).  Option: Stop Transmitting on Stuck Mic  Toggles an option that stops the radio from transmitting if a stuck Mic is  detected.  To set:  5‐4  DX15 User Guide ...
  • Page 37      Turn power OFF.   Push and hold the ► button.   Turn power ON.   If message "Stuc‐Y" is displayed, transmitting ceases when a stuck Mic  button is detected. The Mic is considered stuck open after 30 seconds  of continuous transmitting. At this time, the DX15 will beep, and the  display will show the transmit icon and the text "StucK". Transmitting  will be re‐enabled once the Push‐to‐Talk button is released.   If message "Stuc‐n" is displayed, the radio will transmit as long as the  Push‐to‐Talk button is held; Stuck Mic detection is inhibited.   The message will clear after two seconds, followed by a beep. You can  then use your DX15 normally.   To change between modes, repeat the procedure (repeated cycles  toggle between the two modes).  DX15 User Guide   5‐5 ...

  • Page 39: Appendices

      6. APPENDICES Appendix A: DX15 Specifications  All specifications are subject to change without notice or obligation.  PHYSICAL  Dimensions (exclusive of projections ‐ knobs, etc.)  2.25 inches (57.1mm) W  4.00 inches (101.6mm) H  1.43 inches (36.3mm) D  Weight  8.2 oz (232g) (includes Battery With Belt Clip, Antenna)  Temperature Range  Operating: –20˚C to +55˚C (‐4°F to +131°F)  Storage : –30˚C to +80˚C (‐22°F to +176°F)   Connectors  Antenna Connector: SMA (50 Ohm)  External Speaker Connector: 2.5mm   External Microphone Connector: 3mm, with PTT interface   External Power: 2‐conductor DC Power  POWER  Battery Requirements  Genuine Dynon Avionics Battery Packs Only  DX15 User Guide  6‐1 ...
  • Page 40 Appendices  Power Consumption (@ 7.4V DC):  Transmit: 1.0 A  Receive (squelch open):  250 mA  Standby (squelch closed): 65 mA  TRANSCEIVER  Frequency Range  118.000 to 136.975 MHz inclusive  Channel Spacing  25 KHz  Mode  A3E 6K00  Transmit Power  1.5W nominal (carrier power)  Transmit Frequency Stability  +/‐ 2 ppm  Receive System  Double Conversion Super Heterodyne  Receive Sensitivity  ‐107 dBm, minimum (6dB SINAD)  6‐2  DX15 User Guide ...

  • Page 41: Appendix B: Troubleshooting

        Memory  100, in a single bank or divided into 10 scannable banks of 10  Audio  Internal Speaker Output Power:  > than 500mW @ 10% distortion  External Speaker Output Power: > More than 500mW, 4 Ohm  load  Appendix B: Troubleshooting    Problem  Possible Cause  Solution  Description  When turned on,  Battery is  Charge the battery  nothing shows on  completely  the display  discharged  Battery life is too  Backlight is on  Use backlight only  short  continuously  intermittently          DX15 is  Adjust Squelch setting to  constantly  block unwanted signals  receiving  audio  Battery is  Replace with new battery  worn out  DX15 User Guide  ...

  • Page 42: Appendix C: Requesting Support / Repair

    Appendices  Battery display does  No power at  Check that wall outlet is  not indicate charge  wall outlet  supplying power  when plugged in  Battery will not  Fuse blown  Check the fuse in the body  charge with Vehicle  of the vehicle charger plug   Power Adapter  No power  Check that vehicle is  coming from  supplying power  vehicle  Nothing happens  Keypad is  Unlock Keypad by pressing  when front panel  locked  and holding the LOCK  buttons are pushed  button  Noise bursts are  Squelch is set  Adjust squelch to a higher  heard often  too low  number  Display says ERR  The DX15 has  Cycle Power, including  detected a  removing battery; Perform  software fault  factory reset procedure; if  this doesn’t help, contact ...
  • Page 43     Before contacting Dynon Technical Support, please do the following:   Please have your DX15 at hand; if possible have the AC‐to‐DC Wall  Adapter (charger) also at hand to provide power if there is a battery  issue.   If possible, please perform the three procedures below to display your  DX15's electronic (internal) software version, hardware version, and  serial number:   Displaying your DX15's electronic software version:  Turn power OFF.  Push and hold the LOCK button.  Turn power ON while continuing to hold the LOCK  button.  After an “r” is displayed, release the LOCK button.  Push the 1 button.  The number displayed is your DX15's software version.  Please write down this number for the Dynon Avionics  Technician.   Displaying your DX15's electronic hardware version:  Turn power OFF.  Push and hold the LOCK button.  Turn power ON while continuing to hold the LOCK  button.  After an “r” is displayed, release the LOCK button.  Push the 2 button.  The number displayed is your DX15's electronic  hardware version. Please write down this number for  the Dynon Avionics Technician.   Displaying your DX15's electronic serial number:   Turn power OFF.  DX15 User Guide   6‐5 ...

  • Page 44: Appendix D: Factory / Reset Defaults

    Appendices  Push and hold the LOCK button.  Turn power ON while continuing to hold the LOCK  button.  After an “r” is displayed, release the LOCK button.  Push the 3 button.  The number displayed is your DX15's electronic serial  number. Please write down this number for the Dynon  Avionics Technician.  DYNON AVIONICS TECHNICAL SUPPORT CONTACT  INFORMATION  Phone: (425) 402‐0433 7:00 AM ‐ 4:00 PM (Pacific), Monday ‐ Friday  Email: support@dynonavionics.com  Web: www.dynonavionics.com  Appendix D: Factory / Reset Defaults  In rare circumstances, a Factory Reset may fix some problems with your  DX15.  Performing a Factory Reset will delete all of your settings, including all (as  many as 100!) memory channels that you have programmed. There is no  way to save or preserve memory channels in the process of performing a  Factory Reset. If you wish to restore your memory channels, please verify  each memory channel's setting and record them for later re‐programming.  When performing a Factory Reset, the following settings will be changed  to factory defaults:   Memory Channels: Not Programmed   Quick Recall Memories: Not Programmed   Side tone: 0  6‐6  DX15 User Guide ...

  • Page 45: Appendix E: Accessories

         Transmit: ON   Assume Leading 1 During Frequency Entry: N   Side Buttons Used for Direct Squelch: N   Backlight Behavior: CONTINUOUS   Memory Bank Scanning: N   Disable Transmit: N   Stop Transmitting on Stuck Mic: N  FACTORY RESET PROCEDURE   Turn power OFF.   Push and hold the LOCK button .   Turn power ON while continuing to hold the LOCK button.   After an “r” is displayed, release the LOCK button.   Push and hold the CLR button for at least one (1) second.   After approximately one (1) second, all of the display's icons and digits  will be displayed.   Your DX15 is now reset to factory defaults.  Appendix E: Accessories  All included accessories may also be purchased separately. For current  pricing and availability, visit store.dynonavionics.com.  Other optional accessories that do not come with the DX15 include:   100845‐000 Vehicle Power Adapter   100997‐002  Desktop Rapid Charger  ...

  • Page 46: Appendix F: Using The (Optional) Desktop Rapid Charger

    Appendices  Accessory availability and specifications are subject to change without  notice.  Appendix F: Using the (optional) Desktop Rapid Charger  Note: The Desktop Rapid Charger consists of:   100997‐000 Desktop Rapid Charger Cradle   100997‐001 Desktop Rapid Charger Wall Power Adapter  The Desktop Rapid Charger is a quicker and more convenient way to  recharge your DX15. It can also charge spare batteries without the DX15.  To charge your DX15 in the Desktop  Rapid Charger, carefully insert your  DX15 as illustrated. For fastest charging,  turn the DX15’s power switch to the off  position.  To charge spare batteries in the Desktop  Rapid Charger, carefully insert the  battery as illustrated.   When a DX15 or battery has been  inserted into the Desktop Rapid Charger,  the charger's indicator will glow red. When charging is complete, the  indicator will change color to green.  A fully discharged battery will require approximately 4.5 hours to charge  using the Desktop Rapid Charger.  Note: When your DX15 is being charged in the Desktop Rapid Charger.  The DX15 display itself will not provide any indication of charging status.  6‐8  DX15 User Guide ...

  • Page 47: Appendix G: Using The (Optional) Vehicle Power Adapter

        Appendix G: Using the (optional) Vehicle Power Adapter  In situations where a cigarette lighter power outlet is available, the  Vehicle Power Adapter can be used to power and simultaneously charge  your DX15.  Connecting your Vehicle Power Adapter to voltage outside its labeled range  will damage your DX15, requiring repair or replacement not covered by  warranty. When in doubt, test the aircraft power outlet with a voltmeter to  be sure the input voltage is acceptable for the version of the Vehicle Power  Adapter you have purchased.  To connect your DX15 to the Vehicle Power Adapter:   Connect the radio power  connector to the DX15's DC  input jack as illustrated.   Plug the cigarette lighter plug  into a cigarette lighter power  outlet.  When your DX15 is connected to  external power, it will charge the  battery whether your DX15 is  turned on or off. During charging  the Battery Charge Icon will flash  to indicate that it is charging.  When charging is complete, the Battery Charge Icon will remain solid and  icon will appear full.   The Battery Charge Icon visually indicates the charge remaining in the  battery.  A discharged battery will require between 6‐10 hours to fully charge via  the Vehicle Power Adapter. While the DX15 can be used to receive  and/or transmit while charging, such usage will increase the time it takes  for the battery to fully charge.   DX15 User Guide   6‐9 ...

  • Page 48: Appendix H: Connecting A Headset / Push-To-Talk Switch

    Appendices  CHANGING THE FUSE IN THE VEHICLE POWER ADAPTER  The 100845‐000 Vehicle Power Adapter includes a fuse to protect against  excessive current draw. The fuse can be replaced with a fuse meeting the  following specifications:   Glass tube / barrel type   0.25 inches (6.3mm) x 1.25 inches (32mm)   2A, 250V   Fast‐acting  To reassemble the Vehicle Power Adapter, insert the four (4) pieces into  the cavity at the tip of the Adapter, in the following order:   Spring.   Fuse.   Screw the knurled nut (with the tip inserted).   Hand‐tighten the knurled nut until snug.  Appendix H: Connecting a Headset / Push‐to‐Talk Switch  Connection to a headset, microphone, and/or  Push‐to‐Talk switch requires the optional  100844‐000 Headset / Push‐to‐Talk Adapter  Cable. This cable and its connectors are  configured for headset connections common in  aviation.  Note: When the 100844 Headset Adapter Cable  is plugged in, your DX15's built‐in microphone  and speaker are disabled.  6‐10  DX15 User Guide ...

  • Page 49: Appendix I: External Antenna

        SIDE TONE ADJUSTMENT  Side Tone is audio fed from the microphone back to the headset. Side  Tone helps you hear yourself speak when wearing a headset in a noisy  environment like an airplane.   To set Side Tone:   Push and hold the SQL button for 1‐2 seconds until “SidE‐X” appears  (XX will be a number between 0 and 8).   Adjust Side Tone level by using the ◄ and ► buttons.   The display will show 0 through 8; 0 is no side tone, 8 is very loud side  tone.   To exit Side Tone Adjustment, push the SQL or CLR button, or wait a  few seconds.  CONNECTING AN EXTERNAL PUSH‐TO‐TALK BUTTON  The optional Headset / Push‐to‐Talk Adapter Cable can accept a  dedicated Push‐to‐Talk switch. Both the single wire (dedicated 1/8” plug)  and the inline (with the headset wiring, on the mic plug) are supported.  Appendix I: External Antenna  Dynon Avionics has not tested, nor does it recommend the use of any  antenna other than the included 100993‐000 Flexible Antenna.  Using your DX15 Handheld VHF Air Band Transceiver with an external  antenna is done entirely at your risk of the following:   Potential damage to your DX15.   Potential improper transmissions, such as interference.   Potential excessive exposure to Radio Frequency (RF) Electromagnetic Energy.  DX15 User Guide   6‐11 ...
  • Page 50 Appendices  The 101300‐000 BNC Adapter can be used to connect your DX15 to a 50‐ ohm external antenna using coaxial cable that terminates in a female  BNC connector.  6‐12  DX15 User Guide ...
  • Page 51     Notes  DX15 User Guide   6‐13 ...
