Gps antenna

Advertisement

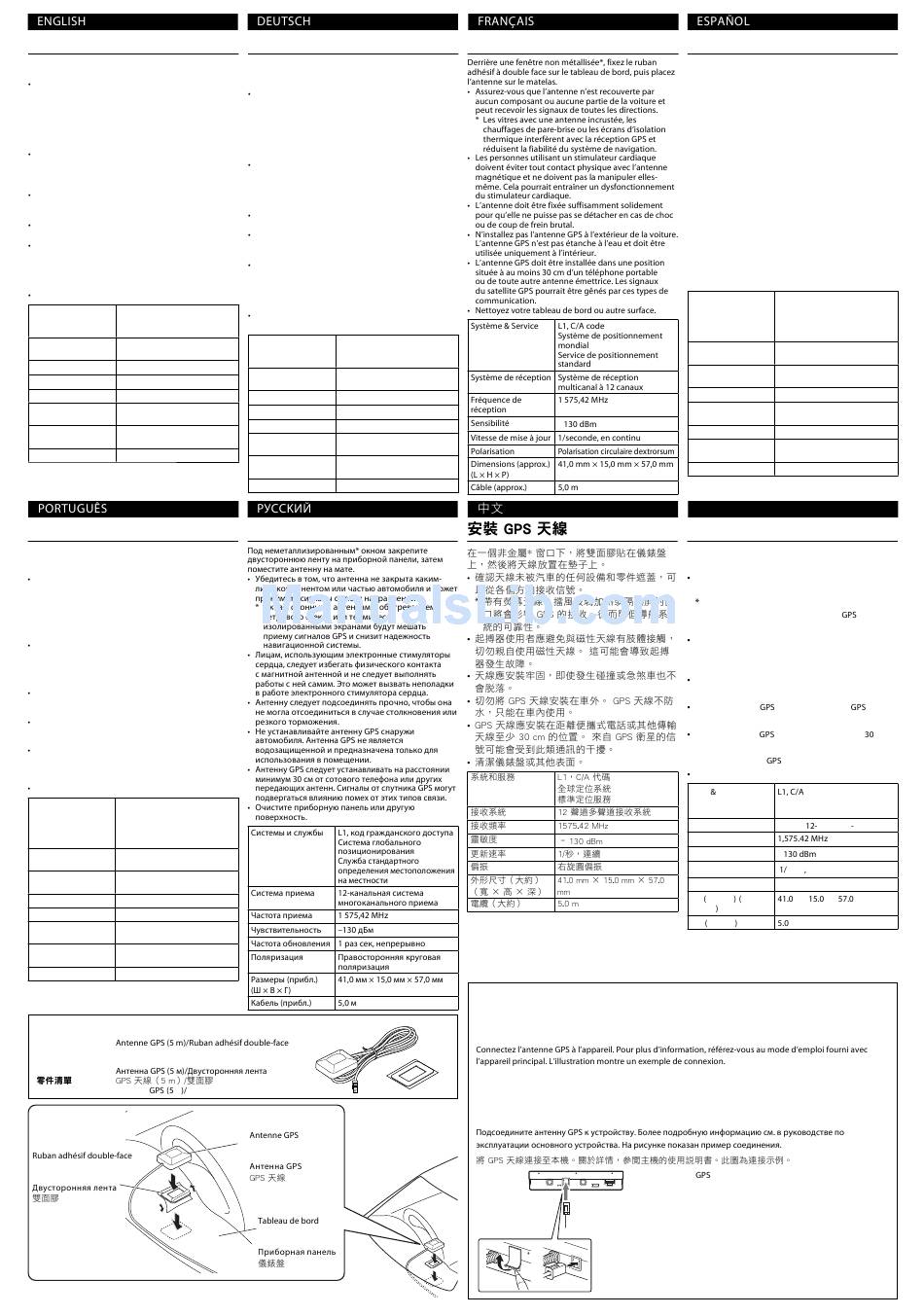

Installing the GPS antenna
Beneath a non-metallised* window, fix the double sided
tape on the dashboard, then place the antenna on the mat.
Make sure that the antenna is not covered by any
components and parts of the car and it can receive the
signals from all directions.
* The windows with screen antenna, windscreen
heating or thermally insulated screens will interfere
with GPS reception, and will degrade the reliability of
the Navigation System.
People who use pacemakers should avoid a physical
contact with the magnetic antenna and should not
handle it themselves. This causes malfunctions of the
pacemakers.
The antenna should be attached so firmly that it cannot
be detached in the event of a collision or sudden
braking.
Do not install the GPS antenna outside the car. The GPS
antenna is not water-proof and is indoor-use only.
The GPS antenna should be installed at a position
that is spaced at least 30 cm from cellular phone or
other transmitting antennas. Signals from the GPS
satellite may be interfered with by these types of
communication.
Clean your dashboard or other surface.
System & Service
L1, C/A code
Global Positioning System
Standard Positioning Service
Reception System
12-channel multi-channel
reception system
Reception Frequency
1575.42 MHz
Sensitivity
130 dBm
Update Rate
1/second, continuous
Polarization
Right Handed Circular
Polarization
Dimensions (approx.)
41.0 mm × 15.0 mm × 57.0 mm
(W × H × D)
Cable (approx.)
5.0 m
Instalação da antena GPS
Debaixo de uma janela não metalizada*, fixe a fita adesiva
de duas caras no tablier e, em seguida, coloque a antena
no tapete.
Certifique-se de que a antena não esteja coberta por
componentes ou peças do automóvel, e que possa
receber os sinais de todas as direcções.
* As janelas com antena incorporada, aquecidas ou
com redes termicamente isoladas interferirão com a
recepção GPS, e deteriorarão a confiança do Sistema
de navegação.
As pessoas que utilizam estimuladores cardíacos
do tipo "pacemaker" devem evitar o contacto físico
com a antena magnética e não a devem manipular
pessoalmente. Isso causa um mau funcionamento dos
estimuladores cardíacos.
A antena deve ser firmemente instalada, de forma que
não possa soltar-se no caso de uma colisão ou travagem
repentina.
Não instale a antena GPS no exterior do automóvel.
A antena GPS não é à prova de água e deve ser usada
somente em interiores.
A antena GPS deve ser instalada numa posição que
esteja afastada pelo menos 30 cm do telemóvel ou outras
antenas de transmissão. Os sinais do satélite GPS pode
sofrer interferências desses tipos de comunicação.
Limpe o tablier ou outra superfície.
Sistema e Serviço
L1, código C/A
GPS Sistema de Posicionamento
Global
SPS Serviço de Posicionamento
Standard
Sistema de recepção
Sistema de recepção multicanal
de 12 canais
Frequência de
1.575,42 MHz
Recepção
Sensibilidade
130 dBm
Taxa de Actualização
1/segundo, contínuo
Polarização
Polarização Circular para a
Direita
Dimensões (aprox.)
41,0 mm × 15,0 mm × 57,0 mm
(L × A × P)
Cabo (aprox.)
5,0 m
GPS antenna (5 m)/Double sided tape
Parts list
Teileliste
GPS-Antenne (5 m)/Doppelseitiges Klebeband
Liste des pièces
Lista de piezas
Antena GPS (5 m)/Cinta adhesiva de doble cara
Lista de peças
Antena GPS (5 m)/Fita adesiva de duas caras
Список деталей
เสาอากาศ
ม เทปสองหน้ า
รายการอุ ป กรณ์
Double sided tape
Doppelseitiges Klebeband
Cinta adhesiva de doble cara
Fita adesiva de duas caras
เทปสองหน้ า
Installieren der GPS-Antenne
Unter einem nicht-metallisierten* Fenster bringen Sie das
doppelseitige Klebeband auf dem Armaturenbrett an und
setzen dann die Antenne auf die Matte.
Stellen Sie sicher, dass die Antenne nicht von Komponenten
oder Fahrzeugteilen verdeckt ist und Signale aus allen
Richtungen empfangen kann.
* Fenster mit Scheibenantennen, Scheibenheizdrähten oder
thermisch isolierte Scheiben können den GPS Empfang
stören und die Zuverlässigkeit des Navigationssystems
beeinträchtigen.
Personen mit Herzschrittmachern müssen physischen
Kontakt mit der Magnetantenne vermeiden und
sollten diese nicht selber handhaben. Dadurch können
Fehlfunktionen bei Herzschrittmachern verursacht
werden.
Die Antenn muss fest angebacht werden, damit sie sich
bei plötzlichem Bremsen nicht lösen kann.
Bringen Sie die GPS-Antenne nicht außen am Fahrzeug
an. Die GPS-Antenne ist nicht wasserfest und ist nur für
Innenverwendung gedacht.
Die GPS-Antenne muss in einer Position installiert
werden, die mindestens 30 cm von Mobiltelefon- oder
anderen Sendeantennen entfernt ist. Signale vom GPS-
Satelliten können durch diese Arten von Kommunikation
gestört werden.
Reinigen Sie Ihr Armaturenbrett oder andere
Oberflächen.
System u. Service
L1, C/A-Code
Globales Positionierungssystem
Standard-Positionierungsdienst
Empfangssystem
12-Kanal
Mehrkanalempfangssystem
Empfangsfrequenz
1.575,42 MHz
Empfindlichkeit
130 dBm
Aktualisierngsrate
1/Sekunde, kontinuierlich
Polarisation
Rechtsdrehende
Zirkularpolarisation
Abmessungen (ca.)
41,0 mm × 15,0 mm × 57,0 mm
(B × H × T)
Kabel (ca.)
5,0 m
Установка антенны GPS
GPS antenna
GPS-Antenne
Antena GPS
Antena GPS
เสาอากาศ
GPS
Dashboard
Armaturenbrett
Tablero de instrumentos
Tablier
แผงหน้ า ป ั ทม์
Installation de l'antenne GPS
Connect the GPS antenna to a unit. For details, see the instruction manual of the main unit. The illustration shows
an example of connection.
Schließen Sie die GPS-Antenne an ein Gerät an. Einzelheiten siehe Bedienungsanleitung des Hauptgeräts. Die
Abbildung zeigt ein Beispiel für einen typischen Anschluss.
Conecte la antena GPS a la unidad. Para obtener detalles, consulte el manual de instrucciones de la unidad
principal. La ilustración muestra un ejemplo de conexión.
Ligue a antena GPS a uma unidade. Para mais detalhes, consulte o manual de instruções do componente principal.
A ilustração mostra um exemplo de conexão.
เช ื ่ อ มต่ อ เสาอากาศ
ดู ค ู ่ ม ื อ คำแนะนำสำหรั บ หน่ ว ยหลั ก ภาพแสดงตั ว อย่ า งการเช ื ่ อ มต่ อ
Instalación de las antenas de GPS
Debajo de una ventanilla no metálica*, fije la cinta de
doble faz al tablero de instrumentos, después coloque la
antena sobre el tapete.
• Asegúrese de que la antena no quede cubierta por
ningún componente o pieza del automóvil y de que
pueda recibir la señal desde todas las direcciones.
* Las ventanillas con antenas de parabrisas, los parabrisas
con calefacción o aislados térmicamente interferirán co la
recepción del GPS y reducirán la confiabilidad del Sistema
de navegación.
• Las personas que usan marcapasos deben evitar el
contacto físico con la antena magnética, ni deberán
manipularla. Esto ocasionará el mal funcionamiento de
los marcapasos.
• Fije la antena firmemente, de forma tal que no se separe
en el caso eventual de choque o frenado repentino.
• No instale la antena GPS fuera del automóvil. La antena
GPS no es estanca y se utiliza sólo en interiores.
• La antena GPS debería instalarse en una posición,
como mínimo, a 30 cm del teléfono celular y de otras
antenas de transmisión. Las señales del satélite GPS
puede ser interferida por estos tipos de dispositivos de
comunicación.
• Limpie el cubretablero o cualquier otra superficie.
Sistema y Servicio
Código L1, C/A
Sistema de posicionamiento
global
Servicio de posicionamiento
estándar
Sistema de recepción
Sistema de recepción multicanal
de 12 canales
Frecuencia de
1.575,42 MHz
recepción
Sensibilidad
130 dBm
Velocidad de
1/segundo, continua
actualización
Polarización
Polarización circular derecha
Dimensiones (aprox.)
41,0 mm × 15,0 mm × 57,0 mm
(An × Al × Pr)
Cable (aprox.)
5,0 m
ไทย
ติ ด ต ั ้ ง เสาอากาศ
GPS
ใต้ ห น้ า ต่ า งที ่ ไ ม่ ใ ช่ โ ลหะ ติ ด กาวสองหน้ า บนแผง
แล้ ว วางเสาอากาศบนแผ่ น
ทำให้ แ น่ ใ จว่ า เสาอากาศไม่ ไ ด้ ถ ู ก บั ง ด้ ว ยอุ ป กรณ์ ห รื อ ส่ ว นใดๆของร
ถและสามารถรั บ สั ญ ญาณได้ จ ากทุ ก ทิ ศ ทาง
หน้ า ต่ า งท ี ่ ม ี เ สาอากาศแบบจอ มี ร ะบบทำความร้ อ น
หรื อ มี จ อฉนวนความร้ อ น จะส่ ง ผลต่ อ การรั บ
และจะลดค
วามเช ื ่ อ ถื อ ได้ ข องระบบนำทาง
ผู ้ ท ี ่ ใ ช้ เ คร ื ่ อ งกระตุ ้ น ไฟฟ ้ าหั ว ใจควรหลี ก เล ี ่ ย งการสั ม ผั ส เสาอากาศแ
ม่ เ หล็ ก และไม่ ค วรจั ด การด้ ว ยตนเอง น ี ่ จ ะทำให้ เ คร ื ่ อ งกระตุ ้ น ไฟฟ ้
าหั ว ใจทำงานผิ ด ปกติ
เสาอากาศควรติ ด อยู ่ อ ย่ า งม ั ่ น คง ไม่ ใ ห้ ห ลุ ด แม้ เ กิ ด การกระแทกหรื
อตกอย่ า งกะทั น หั น
อย่ า ติ ด ต ั ้ ง เสาอากาศ
ด้ า นนอกรถ เสาอากาศ
งกั น น ้ ำ และมี ไ ว้ ส ำหรั บ ใช้ ภ ายในเท่ า น ั ้ น
ควรติ ด ต ั ้ ง เสาอากาศ
ที ่ ตำแหน่ ง ห่ า งกั น อย่ า งน้ อ ย
ซม จากโทรศั พ ท์ ม ื อ ถื อ หรื อ เสาอากาศส่ ง ส ั ญ ญาณอ ื ่ น ๆ
อาจถู ก รบกวนด้ ว ยการส ื ่ อ สารเหล่ า น ี ้
สั ญ ญาณจากดาวเที ย ม
ทำความสะอาดแผงหรื อ พ ื ้ น ผิ ว อ ื ่ น ๆ
ระบบ บริ ก าร
รหั ส
ระบบหาพิ ก ั ด บนพ ื ้ น โลก
บริ ก ารหาพิ ก ั ด มาตรฐาน
ระบบรั บ
ระบบรั บ
ช่ อ ง หลาย ช่ อ ง
ความถ ี ่ ร ั บ
ความไว
วิ น าที ต่ อ เน ื ่ อ ง
อั ต ราอั พ เดต
โพลาไรเซช ั ่ น
โพลาไรเซช ั ่ น วนทางมื อ ขวา
มิ ต ิ ประมาณ กว้ า งื
มมื
มมื
มม
สู ง ื หนา
สาย ประมาณ
เข้ า กั บ หน่ ว ย สำหรั บ รายละเอี ย ด
ไม่ ไ ด้ ป ้ อ
