Summary of Contents for Cool music M2

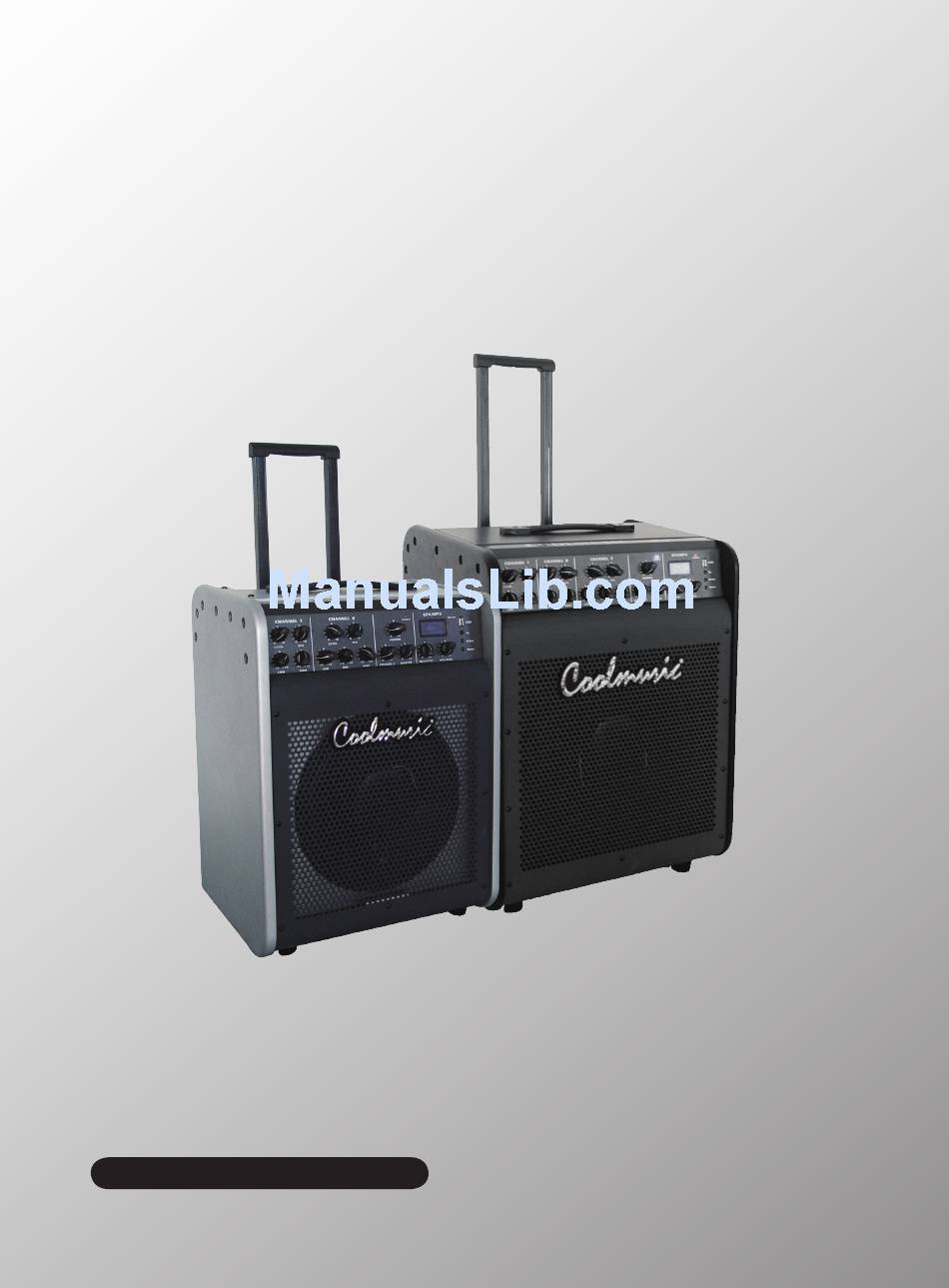

- Page 1 M2/M3 Portable Multifunctional Amplifier English/Chinese Owner Manual...
- Page 2 ENGLISH M2/M3 Portable Multifunctional Amplifier Thank you for selecting the M2/M3 Portable Multifunctional Amplifier Once again‚ our engineers have listened to input from keyboard players; electronic drum players; singers; acoustic guitar players and put together an amplifier that combines excellent features and sound in one portable package.The new M2/M3 Portable Multifunctional Amplifier deliver awesome sound reproduction for all of your all music instrument sounds—from thundering bass to crystal highs-...
-
Page 3: Front Panel Controls
12 13 Level (1) Controls the 1/4" jack input level. (Channels 1‚ 2 and 3 on the M3 and channels 1 and 2 on the M2.) Low EQ (2) An active tone control (shelving type: +/-15dB) that varies the low frequency range. (M3:channels 1‚ 2 & 3; M2: channels 1 &... -
Page 4: Top Panel Controls
Master Level (8) This knob sets the overall level for the unit. Make sure the Master level is completely down (fullcounterclockwise) before powering up the unit. This does not affect the headphone level. MP3 Level(9) This knob sets the overall level for the MP3 player. EFX Level(10) knobThis knob selects the effect type and adjusts its depth for channels. -
Page 5: Rear Panel Controls
Channel 3 (Channel 2 input on M2) Low-Impedance Input (7) For use with low-impedance microphones or other line-level sources equipped with a male XLR connector. Channel 2 & 1 (Channel 1 on M2) Inputs (8‚ & 9) This 1/4" jack accepts high-impedance microphones or line-level sources equipped. - Page 6 External Speaker By connecting two M3 or M2 units external speaker, 1/4" jack provides the powered signal from the amplifier. Use this jack to add a second speaker cabinet in parallel. The external minimum speaker load impedance is 8 ohms. you can...
-
Page 7: Preamp Section
M3 SPECIFICATIONS M2 SPECIFICATIONS PREAMP SECTION PREAMP SECTION The following preamp specs are measured @ 1 kHz‚nominal The following preamp specs are measured @ 1 kHz‚ nominal signal levels are with channel level controls set at 5‚ minimum signal levels are with channel level controls set at 5‚ minimum levels are with channel level controls set at 10. -
Page 8: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS WARNING: When using electric products, basic cautions should always be followed, including the following: 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use this apparatus near water. For example, near or in a bathtub, swimming pool, sink, wet basement, etc. 6. - Page 9 中 文 M3/M2便携式多功能音响系统使用说明 感谢你选择使用我们的M3/M2便携式多功能音响系统,我们的工程师和艺术家经过多年对各种键盘乐 器；电子鼓乐器；原声电吉他；人声话筒发声的测试和研究,最后终于可以将其发声诸多特性和优点融入 到M3/M2便携式多功能音响系统之中,所以我们可以保证我们最新的M3/M2便携式多功能音响系统能够发出 最优美的声音为各种键盘乐器；电子鼓乐器；原声电吉他；人声话筒—无论是低音或是高音,我们的M3/M2 便携式多功能音响系统都能够对他们进行完美的处理,并还原给你最美妙的声音. 在开始使用你的功放之前,请确定你的电源输出电压是与你的功放完全匹配的,你可以在产品的背面看 到适合你功放使用的输出电压,另外在功放的背面,你还可以发现一个额外的音箱接口,如有需要,你可以在此 接口接入多一只合适的音箱以求获取更大的扩声效果. 在使用之前请仔细的阅读这本产品说明书以确保你个人和产品的安全. 特性: 3通道(M2)和4通道(M3) *60瓦/8Ω;80瓦/4Ω(M2)或80瓦/8Ω;120瓦/4Ω(M3)。 *1x10"/8Ω (M2);1x12"/8Ω(M3) 专业同轴喇叭。 *平衡式，立体声线路输出和监听输入。 *外接8Ω阻抗的扬声器音箱。 *24bits/99种数字效果模块；MP3播放解码器和USB接口。 *3层界面LED显示屏。 *及其坚固的,并可收回和锁定的拉杆大大方便了功放的移动。 快速的使用说明 1.连接电源线到合适的电源插座。 2.确定所有的音量调节旋钮已经被打到零,并且所有的EQ调节在起始点的位置。 3.请将Master Level设定在12:00 钟方位。 4.连接键盘的左边输出到功放的左边输入,连接键盘的右边输出到功放的右边输入。 5.设定main/monitor转换开关到monitor的位置。 6.打开M2或M3的电源开关。 7.调节频道音量到合适的级别。 8.如果需要请合适的调节EQ各个频段。...
- Page 10 前控制面板说明 12 13 Level (1) 1/4"插孔的信号输入音量增益控制旋钮(Channels 1‚ 2 and 3 on the M3 and channels 1 and 2 on the M2.) Low EQ (2) 主动式低音音色控制旋钮(shelving type: +/-15dB)用于调整低频频响范围(M3:channels 1‚ 2 & 3; M2: channels 1 & 2.) 注意：过多的增加低音频响会导致对喇叭的损坏. Hi EQ (3) 主动式高音音色控制旋钮(shelving type: +/-15dB) 用于调整高频频响范围...
- Page 11 LED Display(11) LED显示 99种效果目录，MP3播放曲目 USB host(12) 为U盘提供的USB接槽。 Up/center/down key control(13) UP/center/down控制键的使用.99种效果器的选择和MP3播放器的播放都是通过调节这3个控 件来完成的。长按ENTER键可选择效果器和MP3模式。当你选择效果器模式时，使用UP或DOWN 键，你可以随意选择99种不同的音色效果。长按UP或DOWN键时可以改变音色效果。当你选择 MP3模式时，使用UP或DOWN键，你可以随意选择储存在你U盘里的任何歌曲曲目。长按UP或 DOWN键时可以改变歌曲信号的音量大小，U盘插入时系统能自动识别。 顶面控制板 Power Switch(1) 便携式多功能音响系统总电源开关，在打开该开关前请一定要确认你当地的电源电压，否则 将会损坏你的设备，当开关打到ON的位置时，前面板的蓝色电源指示灯会亮。说明电源已接 通。 External Speaker Jack (2) 外接无源音箱插孔，当你在使用M2/M3便携式多功能音响系统时需要增加扩声音量而又无需 再添加功率放大器时，你可以使用这个插孔直接接入一只8Ω阻抗的全音域音箱以达到你所 需要的声压级。 Main Line Out (3) 主线路输出使用低噪音；平衡式XLR接口，通过这个接口可将便携式多功能音响系统所有的 信号源输出到外部扩声设备如调音台；录音设备，同时还可以将信号直接输送到另一套便携 式多功能音响系统构成立体声PA扩声系统。 Headphone Jack (4) 立体声耳机插孔 -11-...
- Page 12 CH4/Monitor Input Jack for M3 (CH3) Monitor Input Jack for M2 (5) 通道4（M3)；通道3（M2)监听信号输入插孔，可接入各类高阻抗的话筒信号或音频信号 Channel 3 (Channel 2 input on M2) High Input (6) 通道3（M3)；通道2（M2)信号输入插孔，可接入各类高阻抗的话筒信号或音频信号 Channel 3 (Channel 2 input on M2) Low-Impedance Input (7) 通道3（M3)；通道2（M2)低阻抗XLR输入插孔，可接入各类低阻抗的话筒信号或音频信号 Channel 2 & 1 (Channel 1 on M2) Inputs (8‚ & 9) 通道2&1（M3)；通道1（M2）输入插孔可接入各类高阻抗的话筒信号或音频信号...
- Page 13 需要注意的安全事项 特别注意：在你要连接功放的电源时,根据当地的电压在115V或230V（50-60Hz）的电源转换 开关上选择你的供电电压.否则将会烧坏你的设备。 在使用我们的产品时,请你认真地阅读注意的安全事项： 1.在使用本产品前仔细的阅读操作指南 2.请好好的保存这本操作指南 3.请注意所有的警示指南 4.请按照操作指南去使用本产品 5.不要在近水的地方操作本产品,例如浴盆,游泳池,潮湿的地下室 6.请用微湿的抹布进行清洁 7.请保持本产品通风口和散热口的畅通,不要将本产品放置在靠墙的地方,(最好保持超过 16cm的空间)或箱子里,因为这样会影响到本产品的通风和散热. 8.不要将本产品放置在靠近发热体的附近,例如,电热炉,烤箱等 9.如果发现插座和本产品的电源线插头不匹配,请不要将本产品插头的地线端拆掉以插入 这个本来不匹配的插座里,这样将导致严重的后果,并大大增加了你和本产品受到伤害的 机率, 我们建议你最好去更换一个匹配本产品插头的插座. 10.请不要使用任何不是由原厂提供的附件和配件. 11.当在雷电或你可能长时间不使用本产品的情况下,请将插头拔掉. 12.考虑到本产品的重量,在搬运本产品时请注意安全操作,不要被压到手指头. 13.一旦本产品发生故障,请找专业的维修人员进行维修,或将本产品发回购买地,由我们 的维修部门处理. 14.请妥善的保管好电源线,不要将其折叠或刮花. 15.本产品能够产生极大的声压,所以在使用时一定要注意将音量打到合适的位置,以免给 你的听力造成临时,或永久性的伤害.
