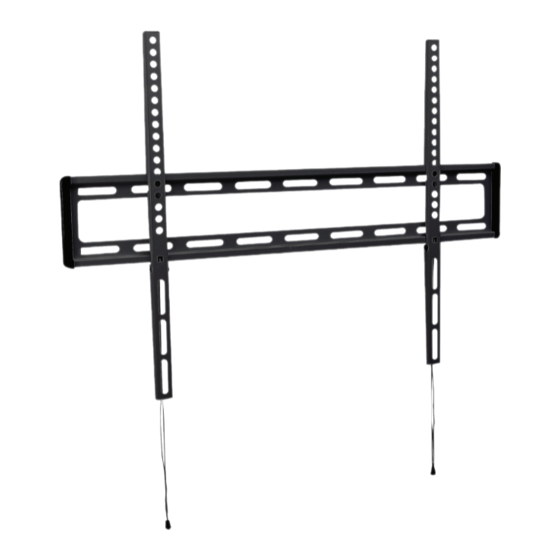

- Page 1 WMF 2.7 | Wall mount fixed User Manual English | Svenska | Norsk...
- Page 2 Copyright This manual is the copyright of CI no 556520-4137. No part of this manual may be revised, copied or transmitted in any way without written permission from CI no 556520-4137. Statement This manual does not provide any warranty or related declarations. All information in this manual including the product specification, pictures and literatures is just for reference, CI no 556520-4137 reserves the rights to update contents of this manual without further notice.
-
Page 3: Table Of Contents
Table of Content / Innehållsförteckning / Register English Safety Instructions Overview and Component Checklist Step 1 - Install Side Plastic Covers Step 2A - Mount on Solid Concrete Step 2B - Mount on Wood Stud Wall Step 3 - Attaching Brackets to Screen Step 4 - Hang the TV Onto the Wall Plate Svenska Viktiga säkerhetsinstruktioner... -
Page 4: Safety Instructions
Safety Instructions Æ Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact customer service for support. Æ... -
Page 5: Overview And Component Checklist
Overview and Component Checklist Æ Important: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, contact customer service for support. VESA: 100x100 - 800x600 Brackets Wall plate Plastic cover M6X16MM M8X16MM... -
Page 6: Step 1 - Install Side Plastic Covers
Step 1 - Install Side Plastic Covers Wall plate Plastic cover Step 2A - Mount on Solid Concrete Concrete wall Magnetic removable bubble level... -
Page 7: Step 2B - Mount On Wood Stud Wall
Step 2B - Mount on Wood Stud Wall Wood stud Magnetic removable bubble level Step 3 - Attaching Brackets to Screen Attaching to screen with curved Attaching to screen with flat back: back or obstruction: Washers: : (D) Small hole for M6 and M8 screws : (E) Medium hole for M10 screws... -
Page 8: Step 4 - Hang The Tv Onto The Wall Plate
Step 4 - Hang the TV Onto the Wall Plate Wall Wall 1. Press the brackets after you put them on the wall plate. They will be locked onto the wall plate. 2. Pull down two strings together to 3. Open this button to cut the unlock the brackets from the wall plate. -
Page 9: Viktiga Säkerhetsinstruktioner
Viktiga säkerhetsinstruktioner Æ Påbörja inte installationen förrän du har läst och förstått alla instruktioner i den här bruksanvisningen. Om du är osäker på någon del kan du kontakta återförsäljarens kundtjänst för support, eller anlita en professionell installatör. Æ Det här fästet är avsett att installeras och användas endast som specificerat i den här bruksanvisningen. -
Page 10: Översikt Och Komponentlista
Översikt och komponentlista Æ Viktigt: Kontrollera att du har fått alla delar före installationen. Om någon del saknas eller är defekt, kontakta återförsäljarens kundtjänst. VESA: 100x100 - 800x600 Fästen Väggplatta Plastskydd M6X16MM M8X16MM M8X25MM M10X16MM Magnetiskt A (4st) B1 (4st) B2 (4st) C (4st) vattenpass... -
Page 11: Steg 1 - Sätt På Plastskydd
Steg 1 - Sätt på plastskydd Väggplatta Plastskydd Steg 2A - Montera på tegel- och betongvägg Betongvägg Vattenpass... -
Page 12: Steg 2B - Montera På Vägg Med Träregel
Steg 2B - Montera på vägg med träregel Träregel Vattenpass Steg 3 - Montera skärmen på fästena Montera på skärm med böjd Montera på skärm med platt baksida: baksida: Brickor : (D) Litet hål för M6- och M8-skruvar : (E) Mellanstort hål för M10-skruvar... -
Page 13: Steg 4 - Häng Fast Tv:n På Väggplattan
Steg 4 - Häng fast TV:n på väggplattan Vägg Vägg 1. Tryck fast fästena på väggplattan efter att du har lagt dem på den. Då kommer de att låsas fast. 2. Dra ned de två snörena samtidigt för att 3. Öppna den här knappen om du låsa upp fästena från väggplattan. -
Page 14: Advarsel
Advarsel Æ Pass på at du leser og forstår instruksjonene sin helhet før installasjon. Om du er usikker på deler av installasjonen bør du kontakte en profesjonell installatør for hjelp. Æ Dette produktet er kun designet for å bli installert og brukt som spesifisert i denne håndboken. -
Page 15: Forpakningens Innhold
Forpakningens innhold Æ Viktig: Kontroller at du har mottatt alle deler ved å sammenligne medfølgende innhold med denne listen før installasjon. Hvis noen deler viser seg å mangle eller være defekte bør du kontakte forhandler. VESA: 100x100 - 800x600 Braketter Veggplate Plastdeksel M6X16MM... -
Page 16: Steg 1 - Feste Plastdeksel
Steg 1 - Feste plastdeksel Veggplate Plastdeksel Steg 2A - Montering på vegg med mur/betong Betongvegg Vater... -
Page 17: Steg 2B - Montering På Vegg Med Trebjelke
Steg 2B - Montering på vegg med trebjelke Trebjelke Vater Steg 3 - Feste braketter til skjermen Fest braketten til en skjerm med flat Feste braketten til en skjerm bakside: med innfelt bakside: Skiver : (D) lite hull for M6- og M8-skruer : (E) medium hull for M10-skruer... -
Page 18: Steg 4 - Heng Tv-En På Veggplaten
Steg 4 - Heng TV-en på veggplaten Vegg Vegg 1. Trykk inn brakettene når de er montert de på veggplaten. De vil da låses med veggplaten. 2. Trekk ned de to strengene samtidig for å 3. Åpne denne knappen for å kutte låse opp brakettene fra veggplaten, deretter strengene hvis du syntes de er for kan du flytte brakettene ned. - Page 19 Bockasjögatan 12 50430 Borås Sweden...
