Lindy 300m User Manual

USB KM Extender 300m
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale d'uso

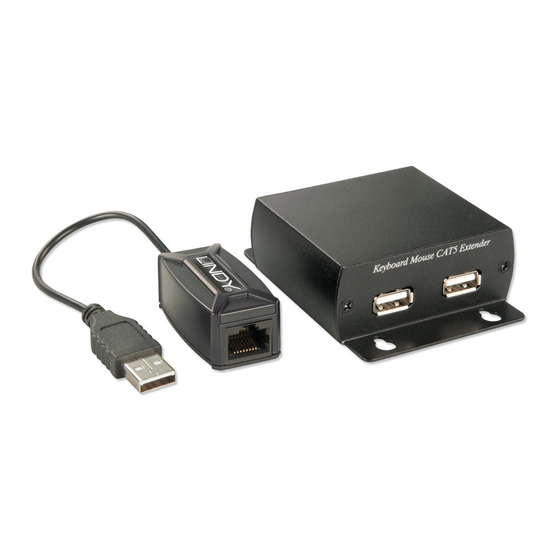

USB KM Extender, Local Unit
Computer side
USB KM Extender, Remote Unit
Device side
LINDY No. 32686
www.LINDY.com
For Home and Office Use
Tested to Comply with FCC Standards
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (AUG 2011)
English Manual
Introduction
The USB KM EXTENDER can be used to extend the
distance between a standard USB keyboard and
mouse and a host computer by up to 300m / 1000
feet. It consists of a local unit with a USB Type A
connector to be connected to the host computer USB
port and a remote unit with two USB type A
receptacles for mouse and keyboard.
English
Deutsch
This extender is designed to operate STANDARD USB
Fançais
HID keyboards and mice only. It does not work with
Italiano
wireless keyboards or mouse and it does not support
any keyboard or mouse other than those with standard
drivers!
Standard Category 5 Network cable (UTP or STP) up
to 300m length (1000 feet) is used to connect the two
units.
Do NOT connect the RJ45 ports
to your LAN network!!
Specifications
Interconnect UTP/STP cable CAT5e or higher, length
up to 300m / 1000 feet with RJ45 connectors.
USB INTERFACE: USB HID mouse and keyboard
ONLY, no support for special drivers and functions, no
support for wireless keyboard / mouse.
This device registers in the USB bus as a USB
Composite Device.
Installation
Connect the local unit to your computer.
Connect the power supply and your mouse and
keyboard to the remote unit and switch on.
LED Indicators
Power LED (Blue): Power ON / OFF
RJ45 LED: Green ON/OFF Data Link
Yellow ON
Yellow Flash
Deutsches Benutzerhandbuch
Einführung
Der LINDY USB-EXTENDER wird verwendet um
Distanzen zwischen Computer und USB Maus & Tastatur
auf bis zu 300m zu erweitern. Er besteht aus einer
lokalen Einheit (mit USB-Kabel mit Typ A Stecker,
Anschluss an den fernzubedienenden Rechner) und
einer Remote-Einheit (Device-Seite mit eingebauter USB
Typ A Buchse).
Der Extender ist ausschließlich für den Betrieb mit
Standard-Mäusen & -Tastaturen entwickelt worden. Er
unterstützt keine kabellosen Versionen und
ausschließlich Standardtreiber.
Zur Verbindung werden Standard-Netzwerkkabel bis zu
300m Länge (Kategorie 5e oder höher) verwendet.
RJ45-Anschlüssen ihres LAN / Netzwerkes!!!
Spezifikationen
Verbindungskabel UTP oder STP, Cat.5e oder höher,
Länge bis 300m, mit RJ45-Anschlüssen.
USB Interface: USB HID Maus und Tastatur, keine
Unterstützung für kabellose Versionen!
Dieser Extender meldet sich im USB Bus an als USB
Composite Device.
Installation
Verbinden Sie den Local Unit direkt mit Ihrem Rechner.
Verbinden Sie das Netzteil und Ihre Maus & Tastatur mit
dem Remote Unit.
Schalten Sie alles ein.
LED Anzeigen
Power LED (Blau): Power AN / AUS
RJ45 LED: Grün AN/AUS
Normal voltage
Low voltage
Verbinden Sie den Extender NICHT mit
Data Link
Gelb AN Normale Spannung
Gelb Blinkend Zu niedrige Spannung
