Hifonics Triton II Owner's Manual

Hifonics Triton II Owner's Manual

Triton series compact class a/b 2-channel amplifier
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

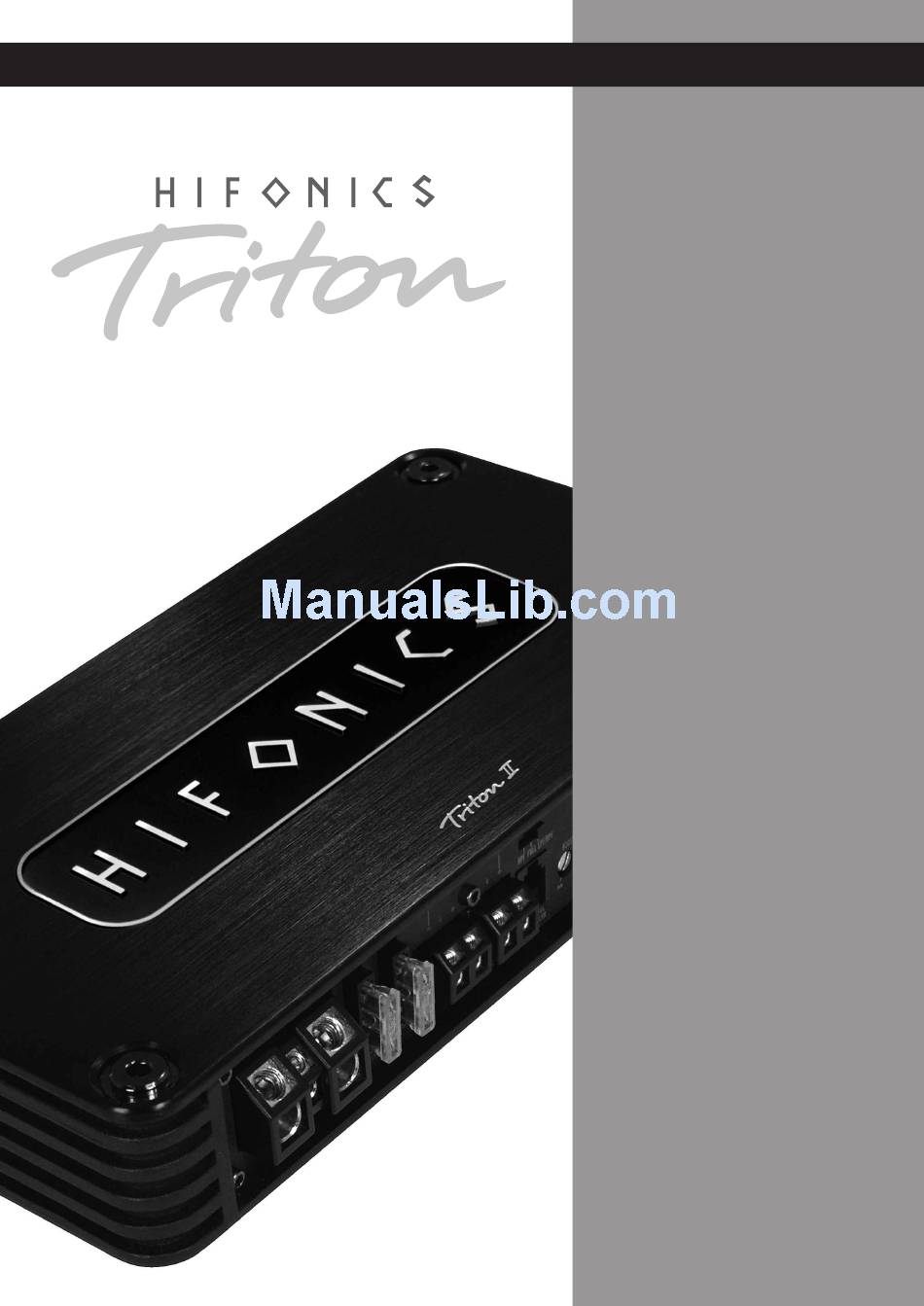

BEDIENUNGSANLEITUNG / OWNER'S MANUAL
Vers. 1.1
S
E
R
I
E
S
COMPACT CLASS A/B
2-CHANNEL AMPLIFIER
TRITON II

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Triton II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hifonics Triton II

Summary of Contents for Hifonics Triton II

  • Page 1 BEDIENUNGSANLEITUNG / OWNER’S MANUAL Vers. 1.1 COMPACT CLASS A/B 2-CHANNEL AMPLIFIER TRITON II...

  • Page 2: Table Of Contents

    DE | INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE BETRIEBSHINWEISE Funktionen und Bedienelemente Anschlussbeispiel 2-Kanal-Modus: 1 x Stereo System (Front oder Heck) Anschlussbeispiel 1-Kanal-Modus: 1 x Mono Subwoofer gebrückt TECHNISCHE DATEN & GARANTIEHINWEIS FEHLERBEHEBUNG THE OWNER’S MANUAL IN ENGLISH STARTS ON PAGE 13 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. Bei Nichtbeachtung besteht die Gefahr das zu installierende Gerät oder Teile des Fahrzeugs zu beschädigen.

  • Page 3: Sicherheitshinweise

    SICHERHEITSHINWEISE|DE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! LAUTSPRECHERKABEL DÜRFEN KEINEN KONTAKT ZUR DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN KAROSSERIE/MASSE HABEN. Andernfalls könnten ernsthafte BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS Schäden an den einzelnen Komponenten und der Fahrzeugelektrik AUSGELEGT.

  • Page 4: Installationshinweise

    Verstärker 1 Verstärker 1 Fahrzeug Halten Sie dann den Verstärker wieder Falls Sie einen weiteren HiFonics TRITON Verschrauben Sie dann die beiden an die zuvor gewählte Position und Verstärker besitzen, können Sie diese Verstärker mittels der vier mitgelieferten verschrauben den Verstärker mit den beiden Geräte übereinander montieren.
  • Page 5 Crimpen und löten Sie die Enden der Lautsprecherkabel des Steuergeräts an handelsübliche Cinch/RCA-Stecker (separat erhältlich) an und verbinden diese dann mit den LINE IN Eingängen am Verstärker. Wesentlich einfacher ist es, wenn Sie den optional erhältlichen – Adapter HF-HTA von HiFonics verwenden (siehe Seite 10). Erdung/Abschirmung...

  • Page 6: Betriebshinweise

    DE | BETRIEBSHINWEISE FUNKTIONEN UND BEDIENELEMENTE Der X-OVER MODE-Schalter (Frequenzweichenschalter) selektiert die gewünschte Betriebsart: Position LPF/BPF: Tiefpass-Modus (Frequenz wird nach oben begrenzt, einstellbar über den LPF-Regler) Der HPF-Regler fungiert in dieser Betriebsart dann als Subsonicfilter und begrenzt die Frequenz nach unten (Bandpass-Funktion). WICHTIG: Ist dieser höher als der Tiefpassfilter eingestellt, kommt kein Ton.

  • Page 7: Anschlussbeispiel 2-Kanal-Modus: 1 X Stereo System (Front Oder Heck)

    BETRIEBSHINWEISE | DE ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Hecksystem Position XOVER MODE: HPF oder FULL Lautsprecher Lautsprecher links rechts Cinch-Audiokabel (L/R) vom Steuergerät 2 – 8 Ohm 2 – 8 Ohm mit LINE IN des Verstärkers verbinden VERKABELUNG • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE IN) des Verstärkers mittels •...

  • Page 8: Anschlussbeispiel 1-Kanal-Modus: 1 X Mono Subwoofer Gebrückt

    DE | BETRIEBSHINWEISE ANSCHLUSSBEISPIEL: 1-Kanal-Modus Mono Subwoofer gebrückt Position XOVER MODE: LPF/BPF Subwoofer 4 – 8 Ohm BLC-TR Cinch-Audiokabel (L/R oder SUB OUT) vom Steuergerät mit LINE IN verbinden VERKABELUNG • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE IN) des Verstärkers mittels geeigneten hochwertigen Cinch-Audiokabeln.
  • Page 9 NOTIZEN | DE...

  • Page 10: Technische Daten & Garantiehinweis

    145 x 50 x 272 mm OPTIONALES ZUBEHÖR FÜR HiFONICS TRITON-VERSTÄRKER Zum einfachen Anschließen der Hochpegel-Lautsprecherausgänge des Steuergeräts am Verstärker bietet HiFonics den separat erhältlichen ”HI-to-LO”-Adapter HF-HLA an, der im gut sortierten Fachhandel erhältlich ist. Mit dem HF-HLA müssen Sie lediglich die abisolierten Lautsprecherkabel in die jeweiligen Buchsen klemmen und die RCA/Cinch-Stecker am Verstärker in die LINE IN Anschlüsse stecken.

  • Page 11: Fehlerbehebung

    FEHLERBEHEBUNG |DE Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Page 12 DE | FEHLERBEHEBUNG HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf.
  • Page 13 TABLE OF CONTENT|ENG SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS OPERATIONAL INSTRUCTIONS Features and operational controls Interconnection example 2-Channel-Mode: 1 x Stereo System (Front or Rear) Interconnection example 1-Channel-Mode: 1 x Mono Subwoofer bridged SPECIFICATIONS & WARRANTY DISCLAIMER TROUBLE SHOOTING This symbol adverts you a important reference note on the following pages. Attend these reference notes by any means, otherwise damage of the device or the vehicle may be caused.

  • Page 14: Safety Instructions

    ENG| SAFETY INSTRUCTIONS PLEASE CHECK THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! ENSURE THAT THE LOUDSPEAKER CABLES HAVE NO THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- CONTACT WITH THE VEHICLE’S CHASSIS/GROUND. Other- ATION WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A wise serious damages on the components and the electrical VEHICLE.

  • Page 15: Installation Instructions

    Amplifier 1 Amplifier 1 Vehicle Then uphold the amplifier to the chosen If you own another HiFonics TRITON Screw both amplifiers together by using position and fix the screws through the amplifier, you are able to mount the two the four provided binding screws inside holes of the mounting brackets into the amplifiers over eachother.
  • Page 16 Crimp and solder the ends of the loudspeaker cables of the headunit with common RCA connectors (separately available) and connect them with LINE IN of the amplifier. You can simplify the installation, if you use the separately available hi-to-lo adaptors HF-HLA from HiFonics (see page 21). – Shield...

  • Page 17: Operational Instructions

    OPERATIONAL INSTRUCTIONS|ENG FUNCTIONS AND OPERATIONAL CONTROLS The X-OVER MODE switch selects the required operation mode: Position LPF/BPF: Lowpass mode (the higher frequencies will be eliminated. Adjustable by the LPF controller.) The HPF controller works in this operation mode as subsonicfilter and eliminates the lower frequencies (Bandpass-Mode). NOTE: If this controller is turned to a higher value than the LPF controller, no sound is hearable.

  • Page 18: Interconnection Example 2-Channel Mode: 1X Stereo System (Front Or Rear)

    ENG|OPERATIONAL INSTRUCTIONS INTERCONNECTION EXAMPLE 2-Channel Mode: 1x Stereo System (Front or rear) Position XOVER MODE: HPF or FULL Loudspeaker Loudspeaker left right 2 – 8 Ohms 2 – 8 Ohms Connect RCA output (L/R) of the headunit with LINE IN of the amplifier INTERCONNECTION •...

  • Page 19: Interconnection Example 1-Channel Mode: 1X Mono Subwoofer Bridged

    OPERATIONAL INSTRUCTIONS|ENG INTERCONNECTION EXAMPLE 1-Channel Mode: 1x Mono Subwoofer bridged Position XOVER MODE: LPF/BPF Subwoofer 4 – 8 Ohms BLC-TR Connect RCA output (L/R or SUB OUT) of the headunit with LINE IN of the amplifier INTERCONNECTION • Connect the RCA lineouts of the headunit with the RCA jacks LINE IN of the amplifier with appropriate high-value RCA cables. If your headunit is equipped with a additional subwoofer lineout (SUB OUT), it is recommended to use this lineout.
  • Page 20 ENG|NOTES...

  • Page 21: Specifications & Warranty Disclaimer

    You can simplify the installation of the high level speaker connections, if you use the separately available hi-to-lo adaptors HF-HLA from HiFonics. You may find the adaptor at your car audio retailer. With the HF-HLA you just need to connect the bared speaker cables in the regarding ports and connect the RCA jacks with LINE IN on the amplifier.

  • Page 22: Trouble Shooting

    ENG|TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cables have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct. Recheck 4.
  • Page 23 TROUBLE SHOOTING|ENG REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
  • Page 24 Audio Design GmbH · www.hifonics.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510 Designed and engineered by Audio Design in Germany. All Rights Reserved.
