Audio Design Hifonics AXi5005 Owner's Manual

Atlas a3 series in car-hifi/-navigation
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ATLAS
A 3 S E R I E S
AXi5005
BEDIENUNGSANLEITUNG
OWNER'S MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Hifonics AXi5005 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Audio Design Hifonics AXi5005

Summary of Contents for Audio Design Hifonics AXi5005

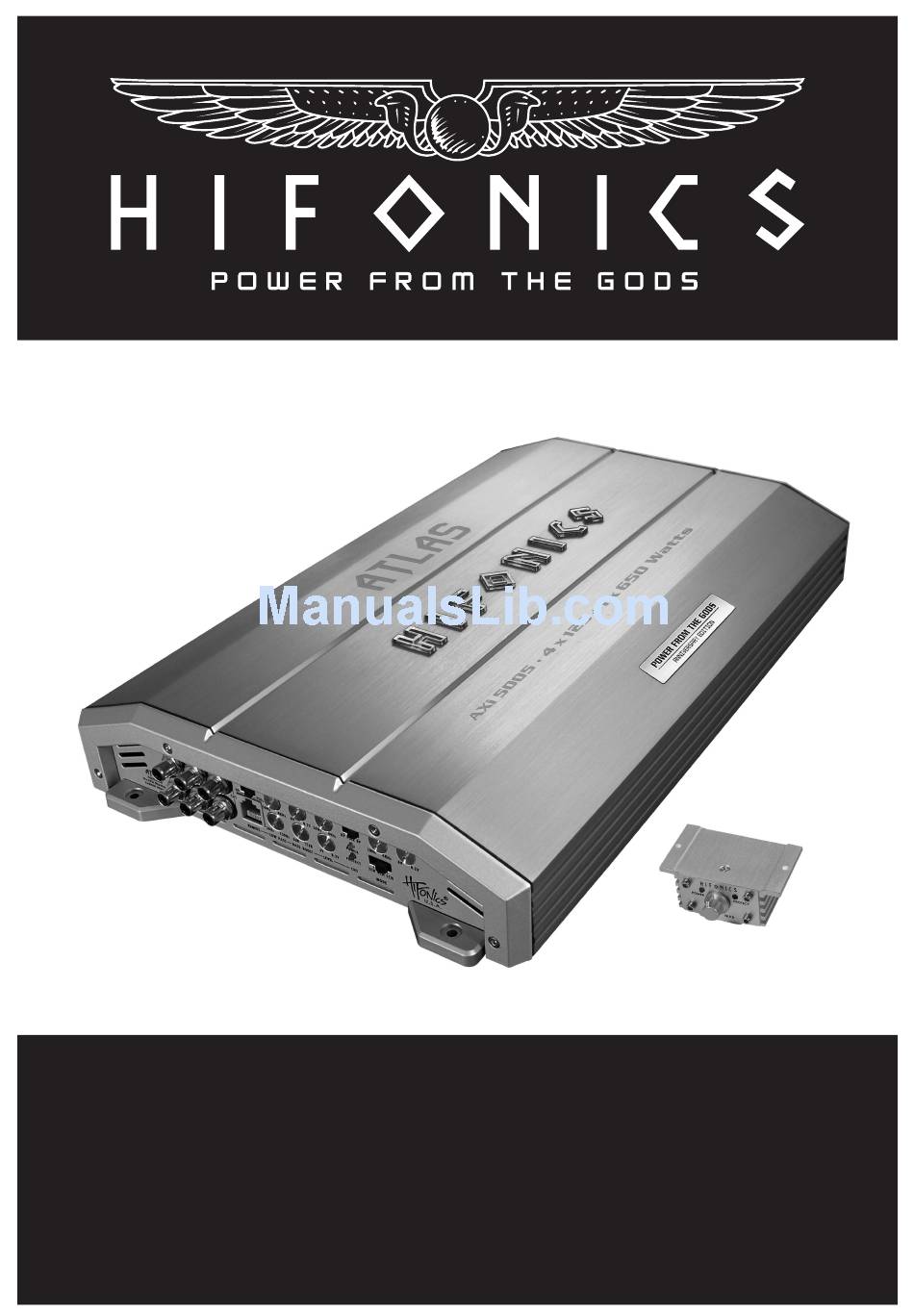

  • Page 1 ATLAS A 3 S E R I E S AXi5005 BEDIENUNGSANLEITUNG OWNER’S MANUAL...

  • Page 2: Table Of Contents

    INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE AXi5005 Funktionen und Bedienelemente Anschlussbeispiel 5-Kanal-Modus mit Front- und Hecksystem und Subwoofer Anschlussbeispiel 2-Wege-Aktiv-System und Subwoofer EINSTELLBEREICH DER FILTER TECHNISCHE DATEN & GARANTIEHINWEIS FEHLERBEHEBUNG OWNER’S MANUAL IN ENGLISH FROM PAGE 13 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. Bei Nichtbeachtung besteht die Gefahr das zu installierende Gerät oder Teile des Fahrzeugs zu beschädigen.

  • Page 3: Sicherheitshinweise

    SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und AUSGELEGT.

  • Page 4: Installationshinweise

    INSTALLATIONSHINWEISE HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.
  • Page 5 INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind. 25 qmm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten.

  • Page 6: Axi5005

    AXi5005 FUNKTIONEN UND BEDIENELEMENTE 9 11 13 15 Die LINE INPUT-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät verbinden. Beachten Sie dazu die Hinweise unter Abschnitt 15. Der CH1/2 X-OVER-Schalter (Frequenzweichenschalter) selektiert die gewünschte Betriebsart von Kanal 1/2: HP: Hochpass-Modus (Frequenz wird nach unten begrenzt, regelbar durch den HI PASS - Regler). FULL: Vollbereich-Modus (gesamter Frequenzbereich wird verstärkt).

  • Page 7: Anschlussbeispiel 5-Kanal-Modus Mit Front- Und Hecksystem Und Subwoofer

    AXi5005 ANSCHLUSSBEISPIEL: 5-Kanal-Modus mit Front- und Hecksystem und Subwoofer Subwoofer 1 – 8 Ohm Stereo Cinch-Audiokabel (FL/FR, RL/RR, SL/SR) vom Steuergerät mit LINE INPUT CH1 / CH2, CH3 / CH4 und CH5 des Verstärkers verbinden Lautsprecher Lautsprecher vorne / links vorne / rechts 2 –...

  • Page 8: Anschlussbeispiel 2-Wege-Aktiv-System Und Subwoofer

    AXi5005 ANSCHLUSSBEISPIEL: 2-Wege-Aktiv-System und Subwoofer Subwoofer 1 – 8 Ohm Stereo Cinch-Audiokabel vom Steuergerät (Radio) mit LINE INPUT CH1 / CH2 des Verstärkers verbinden Hochtöner R Hochtöner L 2 – 8 Ohm 2 – 8 Ohm * optional Bass-Fernbedienung* mittels beiliegendem Tief-/Mittelton- Tief-/Mittelton- Kabel mit dem Anschluss...

  • Page 9: Einstellbereich Der Filter

    EINSTELLBEREICHE DER FILTER LEVEL 1,1 V 5,5 V 0,3 V 0,2 V HI PASS 1 (CH1/2) 93 Hz 16 Hz 754 kHz 15 Hz 4000 Hz HI PASS 2 (CH3/4) 97 Hz 16 Hz 715 Hz 15 Hz 4000 Hz BAND PASS (CH3/4) 344 Hz 60 Hz...

  • Page 10: Technische Daten & Garantiehinweis

    TECHNISCHE DATEN MODELL AXi5005 KANÄLE SCHALTUNGSPRINZIP Kanal 1-4 CLASS A/B Analog Kanal 5 CLASS D Digital AUSGANGSLEISTUNG RMS 13,8 V Kanal 1-4 4 x 75 / 125 Watt an 4 / 2 Ohm Kanal 5 (Subwooferkanal) 1 x 250 / 450 / 650 Watt an 4 / 2 / 1 Ohm AUSGANGSLEISTUNG MAX.

  • Page 11: Fehlerbehebung

    FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Page 12 FEHLERBEHEBUNG HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie.

  • Page 13: Owner's Manual In English From

    TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS AXi5005 Features and operational controls Interconnection example: 5-Channel-Mode with Front- and Rear-System and Subwoofer Interconnection example: 2-Way-Active-System and Subwoofer FILTER SETTING RANGE SPECIFICATIONS & WARRANTY DISCLAIMER TROUBLE SHOOTING This symbol adverts you an important reference note on the following pages. Follow these reference notes, otherwise a damage of the device or the vehicle can be caused.

  • Page 14: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING INSTRUCTIONS BEFORE THE USE DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR THE WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. Install OPERATION WITH THE 12V ON-BOARD ELECTRICAL SY- the device at a location, where it will be protected from high STEM OF A VEHICLE.

  • Page 15: Installation Instructions

    INSTALLATION INSTRUCTION REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits. MECHANICAL INSTALLATION Avoid any damage removing of the components of the vehicle like wires, cables, board computer, seat belts, gastank or the like. Ensure that chosen location provide sufficient air circulation for the amplifier.
  • Page 16 INSTALLATION INSTRUCTION ELECTRICAL INTERCONNECTION BEFORE THE CONNECTION Appropriate wiring kits for professional installations of a sound system are available in car audio retailer stores. Please ensure the sufficient profile section of at least 25 mm , the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. Clean and remove rust-streaked and oxidized areas on the contact points of the battery and the ground connection.

  • Page 17: Axi5005

    AXi5005 FUNCTIONS AND OPERATIONAL CONTROLS 9 11 13 15 The LINE INPUT RCA jacks must be connected with the RCA output jacks of the headunit. Please check also the notes in section 15 below. The CH1/2 X-OVER switch selects the required operation mode of the amplifier on Channel 1/2. Position HP: Highpass mode (The higher frequencies will be eliminated.

  • Page 18: Interconnection Example: 5-Channel-Mode With Front- And Rear-System And Subwoofer

    AXi5005 Interconnection example: 5-Channel-Mode with Front-/Rear-System and Subwoofer Connect the stereo RCA output (FL/FR, RL/RR, Loudspeaker Loudspeaker Subwoofer SL/SR) of the headunit with LINE INPUTS front / left front / right 2 – 8 OhmS 2 – 8 Ohms 2 – 8 Ohms CH1/2, CH3/4 and CH5 of the amplifier.

  • Page 19: Interconnection Example: 2-Way-Active-System And Subwoofer

    AXi5005 Interconnection example: 2-Way-Active-System and Subwoofer Subwoofer 1 – 8 Ohms Connect the stereo RCA output of the headunit with LINE INPUTS CH1/2 of the amplifier. Tweeter L Tweeter R 2 – 8 Ohms 2 – 8 Ohms * optional Connect the bass remote controller* and Low-/Mid-...

  • Page 20: Filter Setting Range

    FILTER SETTING RANGE LEVEL 1,1 V 5,5 V 0,3 V 0,2 V HI PASS 1 (CH1/2) 93 Hz 16 Hz 754 kHz 15 Hz 4000 Hz HI PASS 2 (CH3/4) 97 Hz 16 Hz 715 Hz 15 Hz 4000 Hz BAND PASS (CH3/4) 344 Hz 60 Hz...

  • Page 21: Specifications & Warranty Disclaimer

    SPECIFICATIONS MODEL AXi5005 CHANNELS CIRCUIT Channel 1-4 CLASS A/B Analog Channel 5 CLASS D Digital OUTPUTPOWER RMS 13,8 V Channell 1-4 4 x 75 / 125 Watts @ 4 / 2 Ohm Channel 5 (Subwoofer Channel) 1 x 250 / 450 / 650 Watts @ 4 / 2 / 1 Ohm OUTPUTPOWER MAX.

  • Page 22: Trouble Shooting

    TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct. Recheck 4.
  • Page 23 TROUBLE SHOOTING REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a 3-way protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance, the amplifier shuts down to prevent serious damage. If one of these malfunctions is detected, the red PROTECT LED lits up.
  • Page 24 Audio Design GmbH · www.hifonics.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
