Tandy 25-8056 Owner's Manual

Colour monitor
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

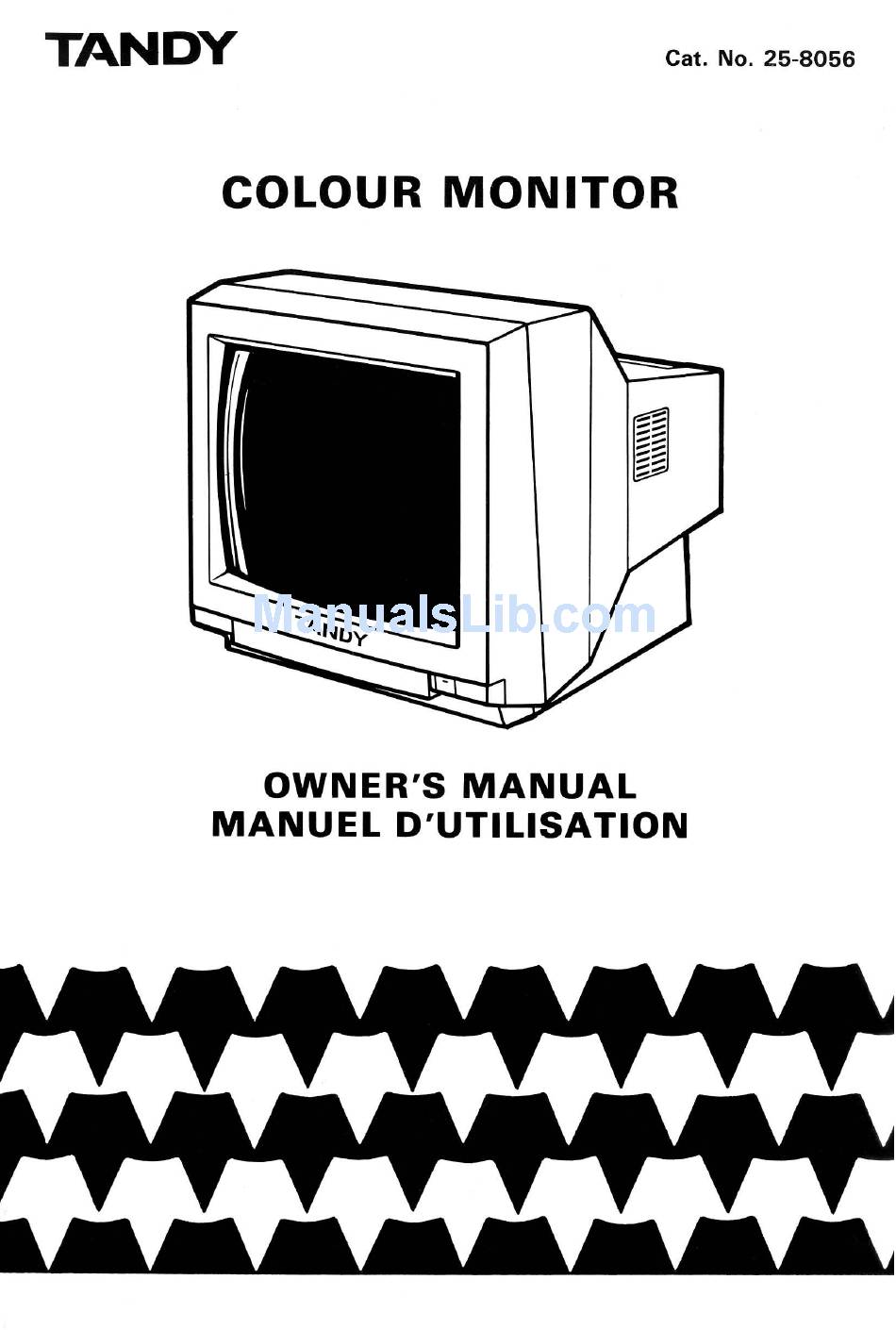

TANDY
Cat. No. 25-8056
COLOUR MONITOR
OWNER'S MANUAL
MANUEL D'UTILISATION

Advertisement

loading
Need help?

Need help?

Do you have a question about the 25-8056 and is the answer not in the manual?

Questions and answers

Related Manuals for Tandy 25-8056

Summary of Contents for Tandy 25-8056

  • Page 1 TANDY Cat. No. 25-8056 COLOUR MONITOR OWNER'S MANUAL MANUEL D'UTILISATION...
  • Page 2 IV. SOFTWARE LICENSE RADIO SHACK g rants to CUSTOMER a non-exclusive. paid-up license to use the TANDY Software on one computer, subject to the following provisions Except as otherwise provided in this Software License. applicable copyright laws shall apply to the Software.
  • Page 3 English Operating instructions Page 1- 5 Franctais Mode d'emploi Page 6-10...
  • Page 4 INTRODUCTION Thank you for purchasing a TANDY color computer monitor We believe It Will provide you with years of trouble free performance providing It IS Installed and maintained according to the gUidelines listed this manual Please read the rest of the manual before you attempt10 connect and operate your color monitor.

  • Page 5: Control Locations And Functions

    CONTROL LOCATIONS AND FUNCTIONS Front View RGB/Composite 'Switch - Used to select the RGB or the composite input. Switching between the two RGB inputs is automatic. COMPOSITE _ _ RGB_ Press Power Switch - turns Adjust the Color. Contrast. Bright- monitor on/off.
  • Page 6 Rear View VCR Button - If you use your moni- toras a display for your VCR, VLP or Video Camera press this button to adjust the monitor's circuitry to those devices. H-Width Control - Used to adjust Audio Input - For connectin9 a source with an audio signal output.
  • Page 7 RGB 8 Pin DIN Socket PIN ASSIGNMENTS TTL INPUT 8 PIN PIN NO. SIGNAL not connected Green INPUT Blue Intensity Ground Horiz. Syncl Composite Sync Vert. Sync When using this socket before connecting the equipment, place the RGB/Composite Switch in the RGB position. CAUTION: This monitor generates and uses radio frequency energy and if not installed and used properly, that is, in strict accordance with the manu-...

  • Page 8: Technical Specifications

    TECHNICAL SPECIFICATIONS Picture Tube Type 13" diagonally measured Deflection Angle Video Input Signal Composite Video, 1Vp-p, negative sync, phono connection type. TTL level digital video, separate horizontal and vertical syncs Horizontal Resolution 640 dots (RGB) 25 lines of 80 characters (2000 total) Character Field Audio Input Level Up to 150mV phono connector type...
  • Page 9 été conçu et fabrigué de façon à être TANDY -utilisé avec toute une variété d'ordinateurs domestiques et personnels. En général, votre nouvel écran-témoin fonctionnera bien avec tout ordinateur qui produit un signal vidéo complet. De plus, votre appareil est doté d'une entrée audio et d'un haut-parleur qui permet la reproduction sonore à...
  • Page 10 EMPLACEMENT ET FONCTIONS DES COMMANDES (Vue avant) Commutateur RBG/complet- Permet de choisir entre le signal RGB ou le signal complet. La commutation entre les deux entrées RG est automatique. COMPOSITE . - . R G B _ Appuyer sur l'interrupteur Boutons servant à...
  • Page 11 (Vue arrière) Bouton VCR-Si vous utilisez votre écran-témoin comme poste d'affichage pour votre magnétoscope à cassette, lecteur de disque vidéo ou caméra vidéo pour adapter les circuits de votre appareil en fonction de ces composants. d' " oe\ Entrée audio- R~lage orizontale-sert de la largeur h...
  • Page 12 Douille DIN à 8 broches RGB AFFECTATION DES BROCHES SIGNAL ENTRÉE TTL 8 BORCHES broche No de Rouge Vert ENTRÉE Bleu Intensité Masse Balayage horizontal Synchronisation vert Lorsque vous utilisez cette douille avant la connexion du matériel, mettre le commutateur RGB/complet à la position "RGB" MISE EN GARDE: Cet écran-témoin émet et utilise des radiofréquences.

  • Page 13: Fiche Technique

    FICHE TECHNIQUE Tube-image : 13 po en diagonale Angle de déviation : 90° Signal d'entrée vidéo : Signal vidéo complet, 1 V c.-c., synchr, négative, connexion de type phono. Signal vidéo numérique de niveau TIL, synchronisations horizontale et verticale distinctes Définition horizontale : 640 points (RVS) Champ de caractères...
  • Page 15 â l'achat de l'équipement. RadiO Shack garantit;lu CLIENT initia! que l'éqUipement et le supporl sur lequel le logiciel est emmagasiné sont exempts de vices de fabrication. CETTE GARANTIE NE S'APPLIQUE QU'AUX ACHATS D'ÉQUIPEMENT TANDY EFFECTUÉS PAR LE CLIENT INITIAL AUTORIS~...
  • Page 16 MADE IN TAIWAN. D1STRIBUTED IN CANADA BY INTERTAN CANADA UD.. BARRIE. ONTARIO L4M 4W5 * TRAOEMARK5 OF TANOY CORPORATION FABRIQUE A TAIWAN. DISTRIBUE AU CANADA PAR INTERTAN CANADA LTEE.. BARRIE. ONTARIO L4M 4W5 *MAROUE OE COMMERCE OE TANOY CORPORATION...
