Summary of Contents for Geemarc CL320

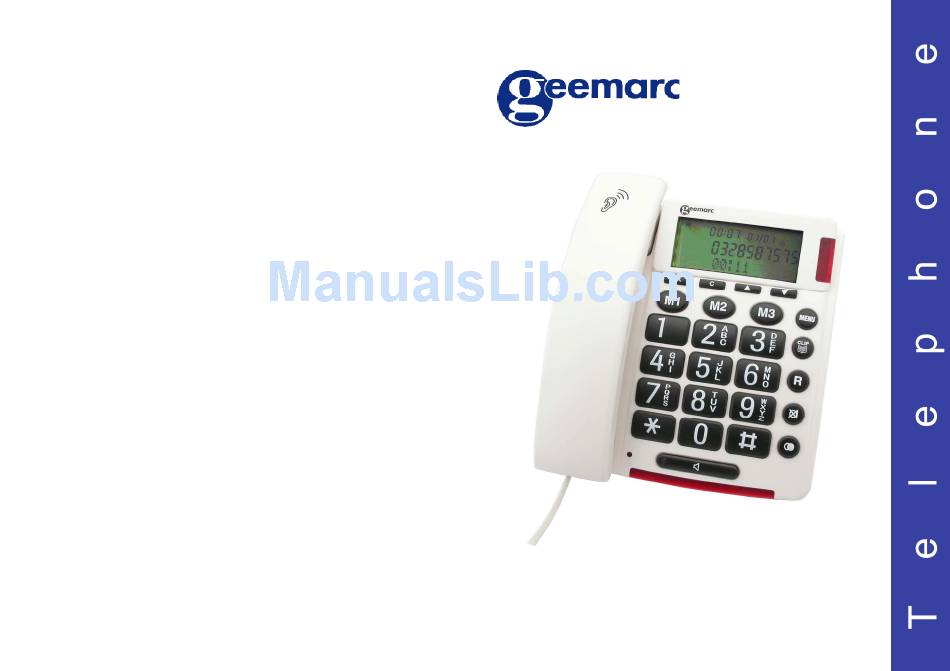

- Page 1 CL320 MULTIFUNCTION TELEPHONE User guide P2 2LMC29YY Notice D'utilisation P38...
-
Page 2: Table Of Contents
CONTENTS INTRODUCTION Unpacking the Telephone DESCRIPTION General Description LCD Screen Description Menu Navigation INSTALLATION Setting Up Wall Mounting SETTINGS Language Setting Screen Contrast Setting Time Setting Voice Function Setting Flash (Recall) Setting Dialling Mode (Tone/Pulse) Setting Ringer Volume Setting USING THE TELEPHONE... - Page 3 CALLER DISPLAY View Caller Display List Dial a Number from the Caller Display List Delete an Entry from the Caller Display List Delete all Entries from the Caller Display List Copying a Number to the Phone Book PHONE BOOK Create a Phone Book Entry Store/Change a Name Recording Delete a Name Recording View Phone Book Entries...
-
Page 4: Introduction
Its is important that you read the instructions below in order to use your Geemarc telephone to its full potential. Keep this user guide in a safe place for future reference. -
Page 5: Unpacking The Telephone
When unpacking the telephone, you should find the following in the box: 1 CL320 unit 1 CL320 handset with curly cord 1 Mains power adaptor 1 Telephone line cord 1 User Guide For product support and help visit our website at www.geemarc.com Telephone 01707 384438 Or fax 01707 372529... -
Page 6: Description
DESCRIPTION General Description 3 4 5 CLIP MENU... - Page 7 Menu button Phonebook, Exit, Caller ID Recall Mute Redial, Insert a pause Handsfree LED, telephone is ringing LED, handsfree mode LED, receiver volume Control knob for receiver volume (hidden) Ringer volume slide control Tone slide control Speakerphone volume slide control...
-
Page 8: Lcd Screen Description
To access settings, press To exit the menu, press To skip back a level within the menu, press The telephone will automatically return to standby mode from any menu if no button is pressed for 1 minute. DESCRIPTION Time and Date... -
Page 9: Installation
Connect the line cord to the socket located at rear of telephone then connect the plug into the wall socket *. Connect the power supply to the socket located at rear of the telephone then plug into a 13amp wall socket. - Page 10 INSTALLATION Note: Mains power is required to power the multifunction features of the telephone. Fit 4 x AA sized batteries in order to save and use stored numbers in case of mains power failure. Without mains or battery power, the telephone can still be used to answer calls or to manually dial out calls but all the multifunction features will not be available.
-
Page 11: Wall Mounting
Wall Mounting Feed the guide tabs (1) on the wall-mounting bracket (2) in the slots (3) on the underside of the telephone. Slide the wall-mounting bracket 10 mm upwards until it audibly locks into place. Drill a hole and insert a screw leaving about 5 mm of the screw projecting from the wall. -
Page 12: Settings
Language Setting You can choose between 8 different languages including English and French. Each language has voice announcements available in that language. SETTINGS MENU Press LANGUAGE to select Press to select to select the desired language Press to select Press to exit... -
Page 13: Screen Contrast Setting
Screen Contrast Setting Your screen has a backlight which automatically switches off after 15 seconds of inactivity. The contrast of the backlight against the text can be increased or decreased. to select the desired contrast setting (3=normal) SETTINGS MENU Press CONTRAST to select Press... -
Page 14: Time Setting
Time Setting If you subscribe to a Caller Display service, the date and time will be set whenever you receive a call. However, if you do not subscribe to this service, you will need to set the date and time manually. The HOUR digit will flash. -
Page 15: Voice Function Setting
Voice Function Setting VOICE When the function is the call log, numbers held in the phone book and a caller’s name (if recorded, see Phonebook Chapter – Storing Name Recording) will be announced in the loudspeaker. SETTINGS numbers 0-9, numbers held in MENU Press VOICE... -
Page 16: Flash (Recall) Setting
Flash (Recall) Setting Your phone works with a time break recall for United Kingdom (R=100ms). In France, flash time setting should be R=300ms. This value can be set to 100, 270, 300 or 600. SETTINGS MENU Press FLASH to select Press to select 100/270/300/600... -
Page 17: Dialling Mode (Tone/Pulse) Setting
(PBX). In this case, the Tone/Pulse setting must be changed to Pulse. to select the desired method, Ringer Volume Setting A switch located on the right side of the CL320 unit allows the ringer to be switched to LOW, MEDIUM or HIGH. SETTINGS MENU... -
Page 18: Using The Telephone
USING THE TELEPHONE Making a Call Pick up the handset. When you hear the dialling tone, dial the number on the keypad. The number will be displayed on the LCD display To end the call simply replace the handset in the cradle... - Page 19 This is dependent on the sound level of the incoming call and the microphone respectively. It is therefore essential that there are no loud noises, e.g. music, in the immediate vicinity of the telephone, as this will disrupt the hands free function.
-
Page 20: Receiving A Call
USING THE TELEPHONE Receiving a Call When an incoming call is received, the telephone rings and the LCD display backlight lights up. If the caller can be identified (due to subscription to a Caller Display service), the caller’s telephone number will be displayed. The caller’s name will also be displayed provided that the number and name stored are in the phone book. -
Page 21: Mute Function
Handset Volume Setting During a call, the handset volume can be adjusted to one of 10 levels using the control knob located on the handset cradle of the CL320 unit. When the handset volume is set to anything greater than “0”, the handset volume LED will light up. -
Page 22: Call Timer
Your handset automatically times the duration of every external call. The time is shown during the call and for a few seconds after the call has ended. Hearing Aid Use This telephone is hearing aid compatible. Select the T mode on your hearing aid to enable this feature. -
Page 23: Caller Display
OUT OF AREA network, a telephone number has not been seen previously, displayed on the LCD display. If several calls have been received from a particular number, The red incoming call indicator located on the right of your LCD display will flash when you have received a new call in your absence. -
Page 24: View Caller Display List
Press to automatically dial the telephone number In the on-hook position use display list until you find the telephone number you wish to dial Press to automatically dial the telephone number to scroll through the caller display list . -
Page 25: Delete An Entry From The Caller Display List
Press and hold Delete All Entries from the Caller Display List to scroll through the caller display list until you find the telephone number you wish to delete Press and hold Press and hold will be shown on the LCD display... -
Page 26: Copying A Number To The Phone Book
CALLER DISPLAY Copying a Number to the Phone Book to scroll through the caller display list until you find the telephone number you wish to copy MENU COPY TO MEMORY Press until the display shows Press... -
Page 27: Phone Book
Telephone numbers and associated names can be stored in the phone book. The phone book can contain 30 telephone numbers (maximum of 22 digits) with names (maximum of 16 letters). If you subscribe to a caller ID service the name in the phone book will be shown for incoming calls. - Page 28 0... , . : ? = 0 #...$ _ % ! # Some telephone systems require a pause to be inserted when dialling a number. To insert a dialling pause (of 3 seconds) between digits when storing a telephone number, press...
-
Page 29: Store/Change A Name Recording
NAME RECORDING to select Press to select to select the desired telephone number Press and hold until a tone is heard Say the desired name. Speak clearly and at a distance of 15- 20cm from the machine. The recording can be up to 3 seconds... -
Page 30: Delete A Name Recording
If names have been recorded and the the entries will be read aloud Find the telephone number by pressing the first letter of the stored name (refer to the table on the previous page) MENU... -
Page 31: Dialling Using A Phone Book Entry
PHONE BOOK Dialling using a Phone Book Entry Locate the required telephone number as shown in one of the above methods (see View Phone Book Entries) Press . The number will be dialled automatically. If names have been recorded, they will be read aloud for the chosen... -
Page 32: Delete A Phone Book Entry
PHONE BOOK Delete a Phone Book Entry Locate the required telephone number as shown in one of the above methods (see View Phone Book Entries) DELETE? Press Press and hold Delete all Phone Book Entries Locate any telephone number as shown in one of the above... -
Page 33: Quick Dial
M1, M2 and M3 can also be used as quick dial locations Storing a Quick Dial Number Enter the telephone number to be stored (maximum of 22 digits) Select the speed dial location ( corresponding button Dialling a Quick Dial Number... -
Page 34: Troubleshooting
Make sure that the power adaptor is plugged in correctly and is not damaged CL320 does not ring Make sure that the telephone line cord is plugged in correctly and is not damaged Connect another telephone to the telephone PTT socket or... -
Page 35: Safety Information
Cleaning Clean the telephone with a soft cloth. Keep the base and handset charging contacts clean. Never use polishes or cleaning agents - they could damage the finish or the electrics inside. -
Page 36: Guarantee
GUARANTEE From the moment your Geemarc product is purchased, Geemarc guarantee it for the period of one year. During this time, all repairs or replacements (at our discretion) are free of charge. Should you experience a problem then contact our help line or visit our website at www.geemarc.com. - Page 37 AC adaptor. When installing the apparatus, ensure that the mains power socket is readily accessible. Telephone connection: Voltages present on the telecommunication network are classified TNV-3 (Telecommunication Network Voltage) according to the EN60950 standard.
-
Page 38: Recycling Directives
- Or, hand the old product to the retailer. If you purchase a new one, they should accept it. Thus if you respect these instructions you ensure human health and environmental protection. For product support and help visit our website at www.geemarc.com Telephone 01707 384438 Or fax 01707 372529... -
Page 39: Sommaire
Sélection langage Contraste écran Réglage date/heure Guide vocal Temps du flash Mode de numérotation Volume sonnerie UTILISATION DU TELEPHONE Appeler Pré-numérotation Mode mains libres Répondre à un appel Répondre en mode mains libres Rappel du dernier numéro composé ( bis ) Fonction secret Volume combiné... - Page 40 FONCTIONS AVANCEES ( présentation du numéro) Visualiser le journal d'appels Appeler depuis le journal Supprimer une entrée du journal Effacer tous les numéros du journal Copier un numéro du journal dans le répertoire REPERTOIRE Enregistrer un numéro Enregistrer/Modifier une entrée vocale Effacer une entrée Lister les entrées Appeler à...
-
Page 41: Introduction
INTRODUCTION Merci d'avoir acheté notre modèle "CL320". Ce téléphone vous offre les avantages d'un téléphone multifonctions : main-libre, répertoire, affichage du nom et N° de l'appelant * , annonce vocale Il est important de bien lire les instructions décrites dans cette notice afin de profiter d'une utilisation maximale de votre téléphone. -
Page 42: Composition
INTRODUCTION Composition Lors du déballage vous devez trouver : 1 Combiné 1 Base CL320 1 Adaptateur secteur 1 Cordon de ligne Visitez notre site sur www.geemarc.com Telephone 0328587575 Ou fax 0328587576... -
Page 43: Description Général
DESCRIPTION Description Générale 3 4 5 CLIP MENU... - Page 44 DESCRIPTION 1 = Rappel ou confirmation 2,4,6 =Mémoires directes (M1 à M3) 3 = Correction, retour 5,7 =Touches de navigation dans le menu 8 =LED (clignote en cas d'appel d'urgence , ou appel en absence) 9 = Accès au Menu 10= Répertoire, liste d'appels, sortie menu 11= Flash 12= Silence...
-
Page 45: Afficheur
Description de l'afficheur Niveau usure pile L'affichage : TOTAL 4 inclus les 2 nouveaux appels N° de l'appelant Nom de l'appelant Navigation dans le Menu Appuyer sur la touche MENU pour accéder et sur Utiliser les touches Sans aucune action sur les touches pendant 1 minute, le retour en "standby"... -
Page 46: Installation
INSTALLATION Effectuer le branchement comme indiqué ci-dessous Connexion combiné Adaptateur 220V - Ouvrez le compartiment à piles (sous la base). - Insérez 4 piles alcalines sans mercure (type AAA 1.5V) en respectant les polarités dans le compartiment situé en dessous de l’appareil. - Refermez le compartiment. -
Page 47: Installation Murale
INSTALLATION Montage mural Insérer le support mural (2) sous la base comme indiqué ci- dessous. Percer un trou dans le mur pour insérer une vis d'environ 5mm Accrocher le téléphone en ajustant l'orifice (4) sur la vis Pour maintenir votre combiné en position verticale, retirez l’ergot situé... -
Page 48: Reglages
Langage 8 langues sont disponibles , avec aide vocale Utiliser Utiliser Appuyer sur REGLAGES MENU Appuyer sur pour sélectionner Appuyer sur pour sélectionner le langage Appuyer sur pour sortir LANGUE... -
Page 49: Contraste Écran
Contraste Vous pouvez faire varier la luminosité de l'écran Utiliser Utiliser Appuyer sur REGLAGES MENU Appuyer sur CONTRASTE pour sélectionner Appuyer sur pour sélectionner le contraste voulu (3=normal) Appuyer sur pour sortir... -
Page 50: Réglage Date/Heure
Date et Heure Si vous êtes abonné au service "Présentation du nom et du N°" , la mise à jour et l'heure se fera automatiquement. Sinon suivre les instructions ci-dessous Utiliser L'heure clignote, utilisez Les minutes clignotent, utilisez Le "jour" clignote, utilisez Le "mois"... -
Page 51: Guide Vocal
Guide Vocal Lorsque la fonction "GUIDE VOCAL" est activée (ON) de 0 à 9 , ainsi que tous les N° en mémoire (répert oire, journal d'appels, mémoires M1-M3 ) seront annoncés oralement Utiliser Utiliser Appuyer sur REGLAGES MENU Appuyer sur pour sélectionner GUIDE VOCAL Appuyer sur pour sélectionner... -
Page 52: Temps Du Flash
Flash Pour la France le temps de "Flash" est R=300ms, mais peut être réglée à 100, 270, 300 ou 600ms pour d'autres pays Utiliser Utiliser Appuyer sur REGLAGES MENU Appuyer sur pour sélectionner Appuyer sur 100/270/300/600 pour sélectionner Appuyer sur pour sortir TOUCHE R... -
Page 53: Mode De Numérotation
Mode de Numérotation Tous les centraux téléphoniques acceptent la numérotation en fréquences vocales. Par contre connecté derrière un central privé interne , il se peut qu'il faille être en mode décimal ( DC) Utiliser Utiliser Appuyer sur Volume Sonnerie Un interrupteur sur le côté droit vous permet d'ajuster le niveau FAIBLE, MOYEN, ELEVE REGLAGES MENU... -
Page 54: Appeler
UTILISATION Appeler Décrocher le combiné Lorsque vous entendez la tonalité, vous pouvez numéroter En fin de conversation , reposer le combiné Pre-numérotation Si le mode "Guide Vocal" est activé les chiffres numérotés seront énoncés Composer le numéro sans décrocher le combiné La touche C permet de corriger une erreur Décrocher le combiné... -
Page 55: Mode Mains Libres
UTILISATION Appeler en mode mains libres Composer le numéro sans décrocher le combiné La touche permet de corriger une erreur appuyer sur , votre numéro se compose. La lampe rouge en dessous de la touche est allumée. Vous êtes en conversation mode mains libres sans avoir à décrocher le combiné... -
Page 56: Répondre À Un Appel
Si le mode vocal est validé et que l'appelant correspond à une personne enregistrée vocalement dans le répertoire, votre CL320 sonnera et annoncera le nom, ( Pour plus de détails, voir chapître "Répertoire" , Créer une entrée ). -
Page 57: Fonction Secret
. Volume du haut-parleur En mode mains libres, vous pouvez ajuster le volume du haut- parleur, utilisez le bouton situé sur le côté droit du CL320. Tonalité De même que ci-dessus, vous pouvez aussi régler la tonalité ( graves-aigus) utilisez le bouton situé... -
Page 58: Chronomètre
Dès que vous décrochez le combiné , le chronomètre s'active à l'écran et s'efface quelques secondes après le raccrochage Appareil auditif Le CL320 est compatible avec la plupart des appareils auditifs Pour cela , passez en mode "T" sur votre appareil... -
Page 59: Fonctions Avancees ( Présentation Du Numéro)
Présentation du nom et du numéro* Ces services sont accessibles seulement par abonnement. Contactez votre opérateur pour plus de renseignements. Grâce à ce service, le nom et le numéro de la ligne à partir de laquelle votre correspondant vous appelle peuvent s’afficher sur votre écran. -
Page 60: Visualiser Le Journal D'appels
Présentation du nom et du numéro Visualiser le journal d'appels Utiliser Notes: Après avoir parcouru toute la liste , l'afficheur indiquera "FIN DE LISTE" Si aucun appel n'a été reçu ou que avez précedemment effacé le journal "PAS D'APPEL" sera affiché Appeler à... -
Page 61: Supprimer Une Entrée Du Journal
Présentation du nom et du numéro Supprimer une entrée du journal d'appels Utiliser Appuyer sur Maintenez appuyé Appuyer sur Effacer le journal d'appels Utiliser Maintenez appuyé Maintenez appuyé effacée, pour sélectionner le numéro à effacer EFFACER? jusquà ce que le numéro s'efface pour sortir pour entrer dans la liste C, "TOUT EFFACER ?"... -
Page 62: Copier Un Numéro Du Journal Dans Le Répertoire
Présentation du nom et du numéro Copier un numéro du journal dans le répertoire Utiliser pour sélectionner le numéro à copier MENU COPIER EN MEM Appuyer sur jusqu'à ce que s'affiche OK , ENREGISTRE Appuyer sur s'affiche... -
Page 63: Repertoire
REPERTOIRE Vous pouvez mémoriser 30 numéros ( 22 chiffres maximum) et noms ( 16 lettres maxi) dans le répertoire. Si vous avez souscrit au service "Présentation du numéro et du nom" ( identification de l'appelant ), les noms et numéros enregistrés s'afficheront lors d'un appel en provenance de ces personnes. -
Page 64: Enregistrer/Modifier Une Entrée Vocale
Enregistrer/Modifier une entrée vocale Chaque entrée du répertoire peut être associée à une séquence vocale ( nom), qui sera annoncée lors de la sélection de cette entrée si le mode "vocal" a été validé ( ON) . Utilisez les touches ENREGISTRER NOM Utilisez les touches Maintenez appuyé... -
Page 65: Effacer Une Entrée
REPERTOIRE Effacer une séquence vocale Appuyez sur Utilisez les touches ENREGISTRER NOM Utilisez les touches effacer la séquence vocale associée Appuyer sur Appuyer sur Lister les entrées Utilisez les touches séquence vocale a été enregistrée et que le mode "Vocal" est validé, l'annonce sera émise (Le numéro peut être retrouvé... -
Page 66: Appeler À Partir Du Répertoire
REPERTOIRE Appeler à partir du répertoire Selectionner une entrée comme précedemment (§ lister les Appuyer sur , votre numéro se compose. Si une séquence vocale a été enregistrée et que le mode "Vocal" est validé, l'annonce sera émise Modifier une fiche du répertoire Selectionner une entrée comme précedemment ( §... -
Page 67: Effacer Une Fiche
REPERTOIRE Effacer une fiche du répertoire Selectionner une entrée comme précedemment ( § lister les Appuyer sur Maintenez appuyé Appuyer sur Effacer tout le répertoire Selectionner une entrée comme précedemment (§ lister les Maintenez appuyé Maintenez appuyé répertoire sont détruites , VIDE s'affiche Appuyer sur entrées) EFFACER? -
Page 68: Memoires Directes
MEMOIRES DIRECTES M1 à M3 peuvent être aussi utilisées comme mémoires simples à accès direct Enregistrer un numéro Appuyez sur Utilisez pour selectionner Entrer votre numéro , utiliser la touche C pour corriger si Appuyer sur la touche mémoire désirée ( M1 à M3 ) ENREGISTRE Effectuer un appel depuis M1- M3 Appuyer sur une des 3 touches M1, M2 ou M3... -
Page 69: En Cas De Probleme
EN CAS DE PROBLEME Pas d'affichage Assurez-vous que le cordon et l'adaptateur sont bien connectés. Pas de sonnerie, pas de tonalité Vérifier votre connexion téléphonique ( cordon + prise) Brancher un autre téléphone dans la même prise murale, afin de vous assurez que cela ne provient pas de votre ligne Pas d'affichage du nom et du numéro Vérifier auprès de votre opérateur que vous avez bien souscrit à... -
Page 70: Securite/Environnement
SECURITE / ENVIRONNEMENT General Utiliser seulement l'adaptateur secteur fourni Ne jamais ouvrir le combiné ou la base. Ne pas jeter les piles dans un feu ou dans une poubelle, ramenez les à un centre se collecte. Nettoyage Nettoyez le téléphone à l’aide d’un linge doux. N’utilisez jamais de crèmes à... -
Page 71: Garantie
GARANTIE Cet appareil est garanti 1 an pièces et main-d'oeuvre. La date d'achat figurant sur le ticket de caisse fera foi. Cette garantie s'exerce sous réserve d'une utilisation normale de l'appareil. Les dommages occasionnés par les surtensions électriques, la foudre ou par un choc sur l'appareil ne peuvent en aucun cas être couverts par la garantie.
