KIT 4729

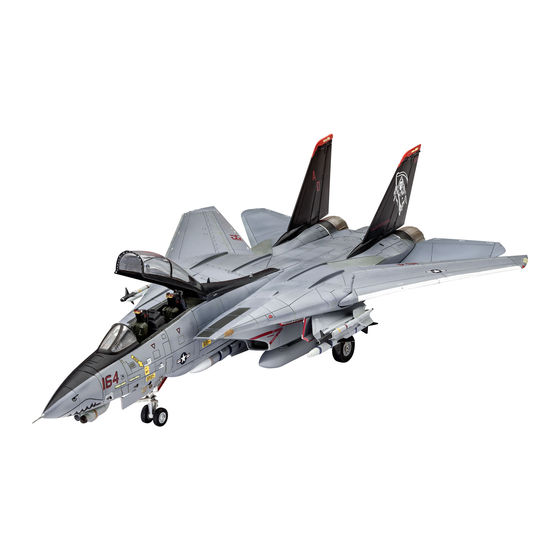

F–14D TOMCAT
The Tomcat has taken its rightful place among led up to the development of the "D" model,
the greatest aircraft of all time. Beloved by the incorporating significantly more powerful General
US Navy and its crews, it has managed to keep Electric F100-GE-400 engines, all-new avionics,
an almost perfect balance of speed, range and revised cockpits with new NACES ejection seats
maneuverability. Its weapons systems pack and onboard oxygen generating capabilities.
awesome punch in both the offensive and External changes include the addition of two
defensive roles. And woe be to the person who chin pods under the nose. Will this be the last
tries to challenge those capabilities. From its first variant of the greatest US Navy fleet defender.
flight back in October, 1972, the Tomcat has been Only time will tell. But until then, expect to see
undergoing subtle and not-so subtle changes the Tomcat flying above the Navy's supercarriers
throughout its service life. These changes have well into the future.
* REPEAT SEVERAL TIMES * REPEAT PROCEDURE * OPTIONAL PARTS * DECAL * ASSEMBLY CAUTION * CEMENT TOGETHER * REMOVE AND THROW AWAY
* A REPETER PLUSIEURS FOIS * REPETEZ LE PROCEDE ` ` ` ` * PIECES EN OPTION * DECAL COMANIE *ATTENTION D ASSEMBLEE ` ` * A COLLER * A RETIRER ET JETER
This paint guide is provided to complete this kit as shown on the box.
Ce guide de peintures est fourni pour reproduire le modèle réduit qui apparaît sur la boîte.
Flat Black Noir mat Green Vert Steel
Satin White Blanc satiné Olive Green Vert olive Satin Black
Red Rouge Gray Gris Aluminum
Yellow Jaune Dark Gray Gris foncé Brown
Tan Brun clair Light Gray Gris clair

READ THIS BEFORE YOU BEGIN

LIRE CE QUI SUIT AVANT DE COMMENCER
* Study the assembly drawings. * Etudier les schémas de montage.
* Chaque pièce en plastique est identifiée par un numéro.
* Each plastic part is identified by a number.
* Sur les schémas de montage, certaines pièces sont marquées d'une étoile
* In the assembly drawings, some parts will be marked by
(H) pour indiquer qu'elles sont en plastique chromé.
a star (H) to indicate chrome plated plastic.
* Pour une meilleure prise de la peinture et des autocollants, laver les pièces
* For better paint and decal adhesion, wash the plastic
en plastique avec une solution détergente peu concentrée. Les rincer et les
parts in a mild detergent solution. Rinse and let air dry.
laisser sécher à l'air.
* Check the fit of each piece before cementing in place.
* Vérifier que chaque pièce s'ajuste bien avant de la coller en place.
* Use only cement for polystyrene plastic.
* N'utiliser que de la colle pour polystyrène.
* Scrape plating and paint from areas to be cemented.
* Gratter les parties à coller pour enlever le chrome et la peinture.
* Allow paint to dry thoroughly before handling parts. * Laisser la peinture bien sécher avant de manipuler les pièces.
* Any unused parts may be discarded. * Toute pièce inutilisée peut être jetée.

DECAL APPLICATION INSTRUCTIONS

DIRECTIVES D'APPLICATION DES AUTOCOLLANTS
1. Cut desired decal from sheet. 1. Découper l'autocollant désiré de la feuille.
2. Dip decal in water for a few seconds. 2. Tremper l'autocollant dans de l'eau pendant quelques secondes.
3. Place wet decal on paper towel. 3. Placer l'autocollant mouillé sur une serviette en papier.
4. Attendez que l'autocollant puisse être déplacé sur son support en papier.
4. Wait until decal is movable on paper backing.
5. Mettre l'autocollant en position sur le modèle face sur le dessus et faire
5. Place decal in position on model, face up and slide
glisser le support pour l'enlever.
backing away.
6. Appuyer avec un chiffon doux humide pour éliminer les bulles d'air.
6. Press out air bubbles with a soft damp cloth.
7. La substance laiteuse qui peut apparaître est destinée à améliorer
7. Milkiness that may appear is for better decal adhesion
l'adhésion de l'autocollant et devient incolore au séchage. Essuyer pour
and will dry clear. Wipe away any excess adhesive. enlever tout excédent d'adhésif.
8. Do not touch decal until fully dry. 8. Ne pas toucher l'autocollant tant qu'il n'est pas bien sec.
9. Allow the decals 48 hours to dry before applying clear 9. Laisser l'autocollant sécher pendant 48 heures avant d'appliquer une
coat. couche transparente.
NOTE: Decals are compatible with setting solutions REMARQUE: Les autocollants sont compatibles avec les solutions de
or solvents. fixage ou les solvants.
(800) 833-3570
If you have any questions or comments, call our hotline at:
or, please write to:
Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007
Be sure to include the plan number (85472920200), part number, description, your return address and phone number.
Visit our website: www.revell.com
Revell Inc Elk Grove Village, IL. Copyright © 2010. All rights reserved.
85472920200
* DO NOT CEMENT
* NE PAS COLLER
Acier
Noir satine
Aluminium
Brun
