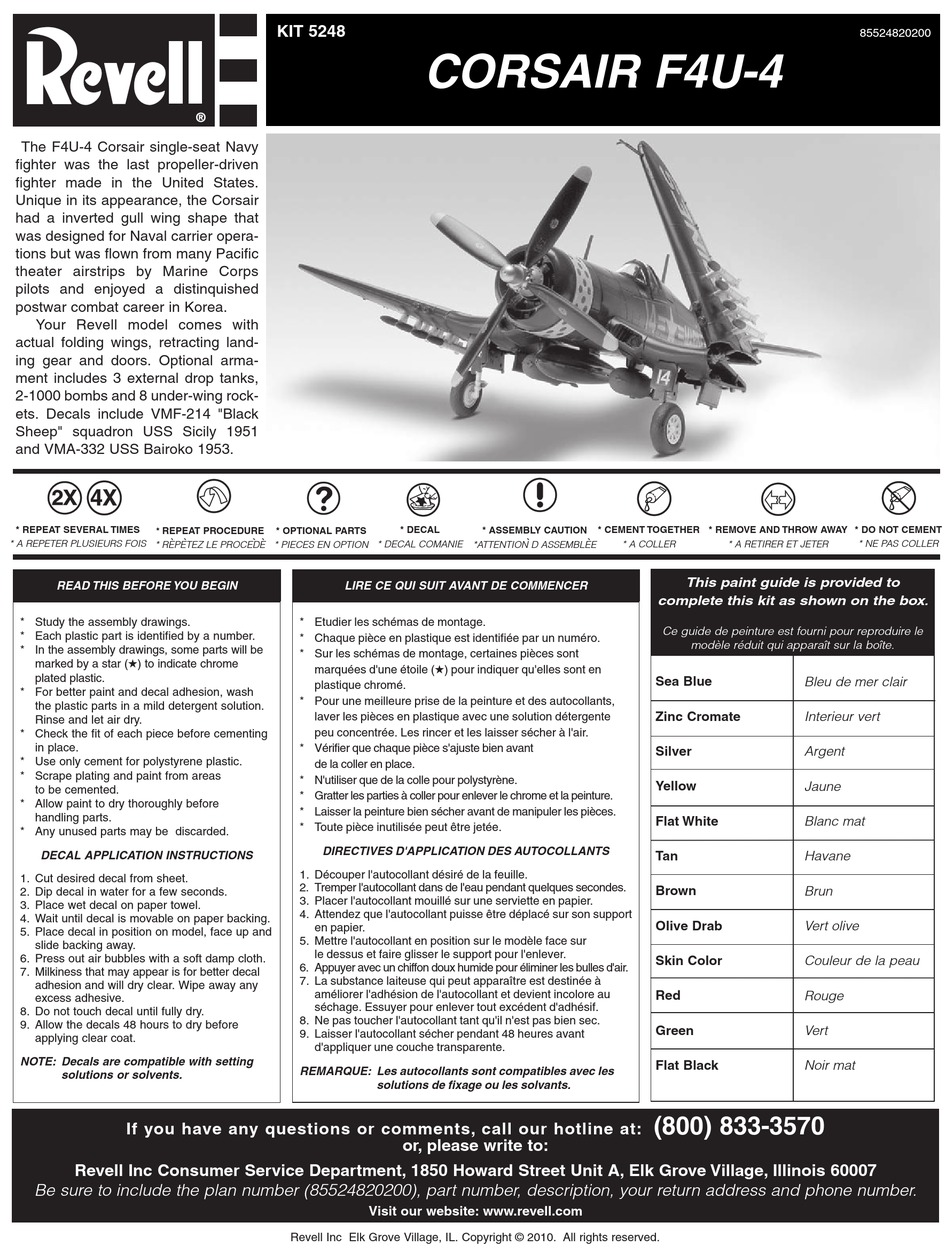

REVELL KIT 5248 Assembly Manual

REVELL KIT 5248 Assembly Manual

Corsair f4u-4

Advertisement

Quick Links

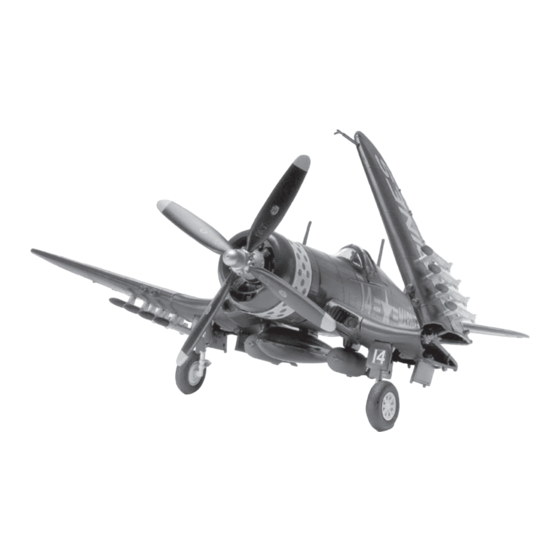

The F4U-4 Corsair single-seat Navy
fighter was the last propeller-driven
fighter made in the United States.
Unique in its appearance, the Corsair
had a inverted gull wing shape that
was designed for Naval carrier opera-
tions but was flown from many Pacific
theater airstrips by Marine Corps
pilots and enjoyed a distinquished
postwar combat career in Korea.
Your Revell model comes with
actual folding wings, retracting land-
ing gear and doors. Optional arma-
ment includes 3 external drop tanks,
2-1000 bombs and 8 under-wing rock-
ets. Decals include VMF-214 "Black
Sheep" squadron USS Sicily 1951
and VMA-332 USS Bairoko 1953.
* REPEAT SEVERAL TIMES
REPEAT PROCEDURE
*
` `
* A REPETER PLUSIEURS FOIS
* REPETEZ LE PROCEDE
READ THIS BEFORE YOU BEGIN
* Study the assembly drawings.
* Each plastic part is identified by a number.
* In the assembly drawings, some parts will be
marked by a star (H) to indicate chrome
plated plastic.
* For better paint and decal adhesion, wash
the plastic parts in a mild detergent solution.
Rinse and let air dry.
* Check the fit of each piece before cementing
in place.
* Use only cement for polystyrene plastic.
* Scrape plating and paint from areas
to be cemented.
* Allow paint to dry thoroughly before
handling parts.
* Any unused parts may be discarded.
DECAL APPLICATION INSTRUCTIONS
1. Cut desired decal from sheet.
2. Dip decal in water for a few seconds.
3. Place wet decal on paper towel.
4. Wait until decal is movable on paper backing.
5. Place decal in position on model, face up and
slide backing away.
6. Press out air bubbles with a soft damp cloth.
7. Milkiness that may appear is for better decal
adhesion and will dry clear. Wipe away any
excess adhesive.
8. Do not touch decal until fully dry.
9. Allow the decals 48 hours to dry before
applying clear coat.
NOTE: Decals are compatible with setting
solutions or solvents.
If you have any questions or comments, call our hotline at:
Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007
Be sure to include the plan number (85524820200), part number, description, your return address and phone number.
KIT 5248
CORSAIR F4U-4
* DECAL
* OPTIONAL PARTS
`
`
* DECAL COMANIE
* PIECES EN OPTION
LIRE CE QUI SUIT AVANT DE COMMENCER
* Etudier les schémas de montage.
* Chaque pièce en plastique est identifiée par un numéro.
* Sur les schémas de montage, certaines pièces sont
marquées d'une étoile (H) pour indiquer qu'elles sont en
plastique chromé.
* Pour une meilleure prise de la peinture et des autocollants,
laver les pièces en plastique avec une solution détergente
peu concentrée. Les rincer et les laisser sécher à l'air.
* Vérifier que chaque pièce s'ajuste bien avant
de la coller en place.
* N'utiliser que de la colle pour polystyrène.
* Gratter les parties à coller pour enlever le chrome et la peinture.
* Laisser la peinture bien sécher avant de manipuler les pièces.
* Toute pièce inutilisée peut être jetée.
DIRECTIVES D'APPLICATION DES AUTOCOLLANTS
1. Découper l'autocollant désiré de la feuille.
2. Tremper l'autocollant dans de l'eau pendant quelques secondes.
3. Placer l'autocollant mouillé sur une serviette en papier.
4. Attendez que l'autocollant puisse être déplacé sur son support
en papier.
5. Mettre l'autocollant en position sur le modèle face sur
le dessus et faire glisser le support pour l'enlever.
6. Appuyer avec un chiffon doux humide pour éliminer les bulles d'air.
7. La substance laiteuse qui peut apparaître est destinée à
améliorer l'adhésion de l'autocollant et devient incolore au
séchage. Essuyer pour enlever tout excédent d'adhésif.
8. Ne pas toucher l'autocollant tant qu'il n'est pas bien sec.
9. Laisser l'autocollant sécher pendant 48 heures avant
d'appliquer une couche transparente.
REMARQUE: Les autocollants sont compatibles avec les
solutions de fixage ou les solvants.
or, please write to:
Visit our website: www.revell.com
Revell Inc Elk Grove Village, IL. Copyright © 2010. All rights reserved.
* CEMENT TOGETHER
* ASSEMBLY CAUTION
`
`
* A COLLER
*ATTENTION D ASSEMBLEE
* REMOVE AND THROW AWAY
* A RETIRER ET JETER
This paint guide is provided to
complete this kit as shown on the box
Ce guide de peinture est fourni pour reproduire le
modèle réduit qui apparaît sur la boîte.
Sea Blue
Bleu de mer clair
Zinc Cromate
Interieur vert
Silver
Argent
Yellow
Jaune
Flat White
Blanc mat
Tan
Havane
Brown
Brun
Olive Drab
Vert olive
Skin Color
Couleur de la peau
Red
Rouge
Green
Vert
Flat Black
Noir mat
(800) 833-3570
85524820200
* DO NOT CEMENT
* NE PAS COLLER
.

Advertisement

loading
Need help?

Need help?

Do you have a question about the KIT 5248 and is the answer not in the manual?

Questions and answers

Summary of Contents for REVELL KIT 5248

  • Page 1 If you have any questions or comments, call our hotline at: or, please write to: Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007 Be sure to include the plan number (85524820200), part number, description, your return address and phone number.
  • Page 2 BLACk PANEL, SILVER BROwN WALL DETAILS ZINC CROMATE REAR TAILDOOR ASSEMBLY RIGHT FUSELAGE HALF TAIL WHEEL DOOR HINGE STRAP RIGHT TAIL WHEEL DOOR LEFT FUSELAGE HALF TAIL WHEEL DOOR HINGE STRAP LEFT TAIL WHEEL DOOR KIT 5248 - page 2...
  • Page 3: Stablizer Assembly

    ANTENNA / HOOK / CANOPY ASSEMBLY ANTENNA ANTENNA TAIL HOOK TAIL WHEEL FLAT BLACk PILOT WINDSCREEN FUSELAGES CANOPY CLEAR TOGETHER CLEAR BLUE STABLIZER ASSEMBLY HORIZONTAL STABILIZER KIT 5248 - page 3...
  • Page 4 INNER WHEEL RING HALF OUTER WHEEL FLAT BLACk HALF LEFT FLAT BLACk LANDING GEAR HINGE LEFT LANDING GEAR SILVER SILVER ZINC CHROMATE LEFT FRONT LANDING GEAR DOOR SEA BLUE LANDING GEAR STRAP SOME DETAILS OMITTED KIT 5248 - page 4...
  • Page 5 LANDING GEAR INNER WHEEL HALF FLAT BLACk RIGHT FRONT LANDING GEAR LANDING GEAR DOOR STRAP SOME DETAILS OMITTED CENTER UPPER WING ASSEMBLY RIGHT LEFT WING HINGE WING HINGE RIGHT UPPER INSIDE WING LEFT UPPER INSIDE WING KIT 5248 - page 5...
  • Page 6: Wing Assembly

    SILVER TANK / BOMB ASSEMBLY LOWER LOWER BOMB HALF BOMB FIN SILVER OLIVE DRAB LOWER CENTERLINE TANK UPPER CENTERLINE TANK yELLOw UPPER BOMB HALF UPPER OLIVE DRAB BOMB FIN LOWER WING TANK UPPER WING TANK KIT 5248 - page 6...
  • Page 7 EITHER BOMB OR TANK ON PYLONS ASSEMBLED TANK ROCKET ASSEMBLY FLAT BLACk FLAT BLACk ROCKETS ROCKETS wHITE wHITE RIGHT WING LEFT WING PROPELLER ASSEMBLY ENGINE COWLING yELLOw wHITE PROPELLER SHAFT SILVER PROPELLER FLAT BLACk yELLOw KIT 5248 - page 7...
  • Page 8: Decal Placement

    DECAL PLACEMENT KIT 5248 - page 8...
