Honeywell RTH111 Quick Installation Manual
Non-programmable thermostat
Hide thumbs
Also See for RTH111:
- Quick installation manual (48 pages) ,
- Operating manual (32 pages) ,
- User manual (9 pages)
Table of Contents
Advertisement
Available languages
Available languages
Advertisement
Table of Contents
Related Manuals for Honeywell RTH111
Summary of Contents for Honeywell RTH111

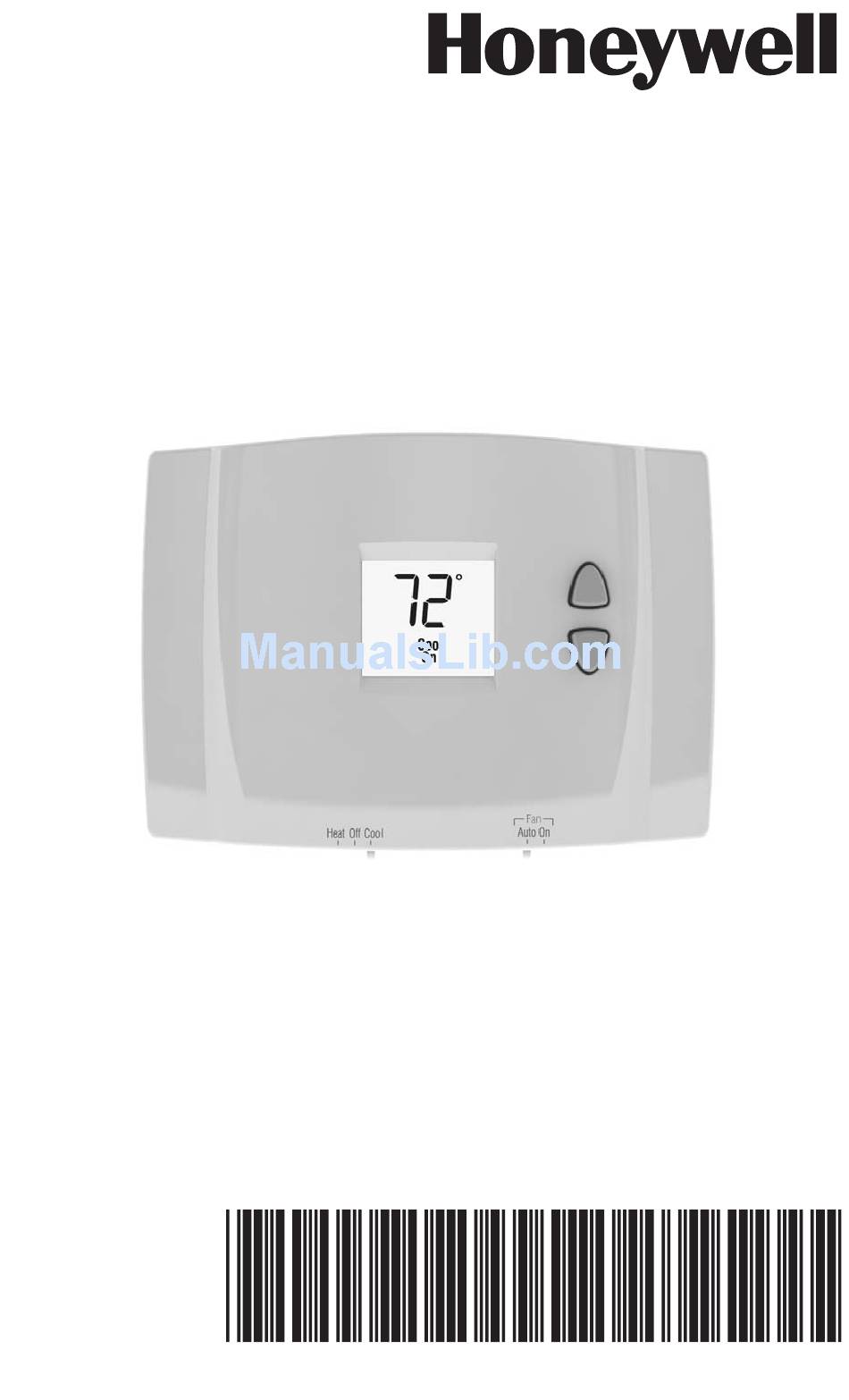

- Page 1 Quick Installation Guide RTH111 Non-Programmable Thermostat 69-2384ES-01...
- Page 2 Do you need assistance? We are here to help. Call 1-800-468-1502.
- Page 3 Non-programmable Thermostat RTH111 Identify System Type This thermostat is compatible with the following systems: • Gas, oil or electric furnace • Central air conditioner • Hot water system with or without pump • Millivolt system • Central heating and cooling system •...
-
Page 4: Remove Old Thermostat
Quick Installation Guide Remove Old Thermostat Turn power off at the heating/cooling system. Remove old thermostat, but leave wallplate with wires attached. Do not remove wallplate yet. MERCURY NOTICE: Do not put your old thermostat in the trash if it contains mercury in a sealed tube. -
Page 5: Identify Wires
Non-programmable Thermostat RTH111 Identify Wires If any wires are not attached to your old thermostat or are attached to a terminal marked C or C1, they will not be connected to your new thermostat. Wrap the bare metal end of each of these wires with electrical tape, so it cannot touch and short other wires. -
Page 6: Mount New Wallplate
Quick Installation Guide Mount New Wallplate Loosen the locking screw at the bottom of the thermostat. Note that the screw is captive and cannot be removed from the wallplate. Separate the thermostat from the wallplate as per Figure 1. Position the wallplate against the wall and mark hole positions with a pencil. -
Page 7: Typical Wiring
Non-programmable Thermostat RTH111 Connect Wires Typical Wiring Match each labeled wire with the terminal having the same letter. Loosen the terminal screws using a screwdriver, insert the wires, then tighten the screws. Push any excess wire back into the wall opening. -
Page 8: Alternate Wiring
Quick Installation Guide Connect Wires (cont’d) Alternate Wiring If a labeled wire does not match any terminal designation, see diagram below. Do not use C, C1 or X wire. Do not use B wire if you already have O wire. Wrap bare end of wire with electrical tape. This thermostat cannot be used if your old thermostat had any two of the following wires: R, RC, RH, 4 and V. -
Page 9: Set Heating Fan Control
Non-programmable Thermostat RTH111 Set Heating Fan Control Set jumper JP1, on the back of the thermostat, if you have connected a wire to the G terminal. Leave the jumper in this factory-set position if you have a gas or oil furnace. - Page 10 Quick Installation Guide Set Heat Pump Reversing Valve Set jumper JP2, on the back of the thermostat, if you have a heat pump. Leave the jumper in this factory-set position if you have connected O wire to the O/B terminal. Place the jumper to this position if you have connected B wire to the O/B terminal.
- Page 11 Non-programmable Thermostat RTH111 Install Batteries and Thermostat Install 2 AAA batteries on the back of the thermostat. Align the two brackets on the top of the thermostat with the corresponding slots on the top of the wallplate. Push the...
-
Page 12: System Setup
Quick Installation Guide System Setup Follow the procedure below to personalize and configure the thermostat according to the heating/ cooling system. Press the Up and Down buttons simultaneously (for three seconds) until the display appears as shown below. See table on the next page. Function number Option... - Page 13 Non-programmable Thermostat RTH111 System Setup (cont’d) Default Function Options setting Temperature display 0: Fahrenheit format 1: Celsius 2 to 6 cycles per hour • 2: 30 min (steam, gravity) • 3: 20 min (hot water, 90%+ Heating cycles per...
- Page 14 Automation and Control Systems Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 Honeywell Limited 35 Dynamic Drive Scarborough, Ontario M1V 4Z9 http://DIYthermostats.honeywell.com Printed in U.S.A. 69-2384ES—01 09-09...
-
Page 15: Guía De Instalación Rápida
Guía de instalación rápida RTH111 Termostato no programable 69-2384ES-01... - Page 16 ¿Necesita ayuda? ¡Aquí estamos! LLame al 1-800-468-1502...
-
Page 17: Identificar El Tipo De Sistema
Termostato no programable RTH111 Identificar el tipo de sistema Este termostato es compatible con los siguientes sistemas: • Calefactor a gas, aceite o eléctrico • Aire acondicionado central • Sistema de agua caliente con o sin bomba • Sistema de milivoltios •... -
Page 18: Retirar El Viejo Termostato
Guía de instalación rápida Retirar el viejo termostato Cortar la electricidad del sistema de calefacción/ aire acondicionado. Retirar el viejo termostato pero dejar la placa mural con los cables conectados. No retirar la placa mural todavía. ADVERTENCIA SOBRE EL MERCURIO No arrojar el viejo termostato a la basura si contiene mercurio en un tubo sellado. -
Page 19: Identificar Los Cables
Termostato no programable RTH111 Identificar los cables Si en el viejo termostato hubiera cables no conectados o conectados a un terminal marcado C o C1, estos cables no se usarán con el nuevo termostato. Recubrir el extremo de metal desnudo de cada uno con cinta aisladora para que no puedan tocarse y producir un corto circuito. - Page 20 Guía de instalación rápida Instalar la nueva placa mural Aflojar los tornillos de la base del termostato. El tornillo está cautivo y no se lo puede retirar de la base Separar el termostato de la placa mural como se indica en la Figura 1.
-
Page 21: Conectar Los Cables
Termostato no programable RTH111 Conectar los cables Conexión típica Hacer coincidir cada cable etiquetado con el terminal de la misma letra. Aflojar los tornillos del terminal con un destornillador, introducir los cables y reajustar los tornillos. Empujar el exceso de cables en el agujero de la pared. - Page 22 Guía de instalación rápida Conectar los cables (cont.) Conexión alternativa Si un cable etiquetado no coincide con la designación de ningún terminal, referirse al siguiente diagrama: No usar los cables C, C1 o X. No usar el cable B si ya existe un cable O.
- Page 23 Termostato no programable RTH111 Ajuste del control del ventilador de la calefacción Ajustar el puente JP1, en la parte de atrás del termos- tato, si se conectó un cable al terminal G. Dejar el puente en este ajuste de fábrica en el caso de una estufa a gas o a aceite Poner el puente en esta posición en el caso...
- Page 24 Guía de instalación rápida Ajuste de la válvula de inversión Ajustar el puente JP2, en la parte de atrás del termos- tato, en el caso de una bomba de calor. Dejar el puente en este ajuste de fábrica si hay un cable O conectado al terminal O/B.
- Page 25 Termostato no programable RTH111 Instalación de las pilas y del termostato Instalar 2 pilas AAA en la parte de atrás del termostato Alinear las dos lengüetas de la parte superior del termostato con las ranuras correspondientes de la parte superior...
-
Page 26: Configuración Del Sistema
Guía de instalación rápida Configuración del sistema El procedimiento a continuación permite personalizar y configurar termostato según sistema calefacción/enfriamiento . Presionar los botones Arriba y Abajo al mismo tiempo (3 seg.) hasta que se vea lo que se indica en la ilustración. - Page 27 Termostato no programable RTH111 Configuración del sistema (cont.) Ajuste Función Opciones defecto Formato de la 0: Fahrenheit temperatura 1: Celsius 2 a 6 ciclos por hora • 2: 30 min. (vapor, gravedad) • 3: 20 min. (agua caliente, 90%+...
- Page 28 Sistemas para automatización y control Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 Honeywell Limited 35 Dynamic Drive Scarborough, Ontario M1V 4Z9 http://DIYthermostats.honeywell.com Impreso en EE.UU. 69-2384ES—01 09-09...
