KTM SXC 400 Spare Parts Manual

KTM SXC 400 Spare Parts Manual

Chassis
Hide thumbs
Table of Contents

Advertisement

Quick Links

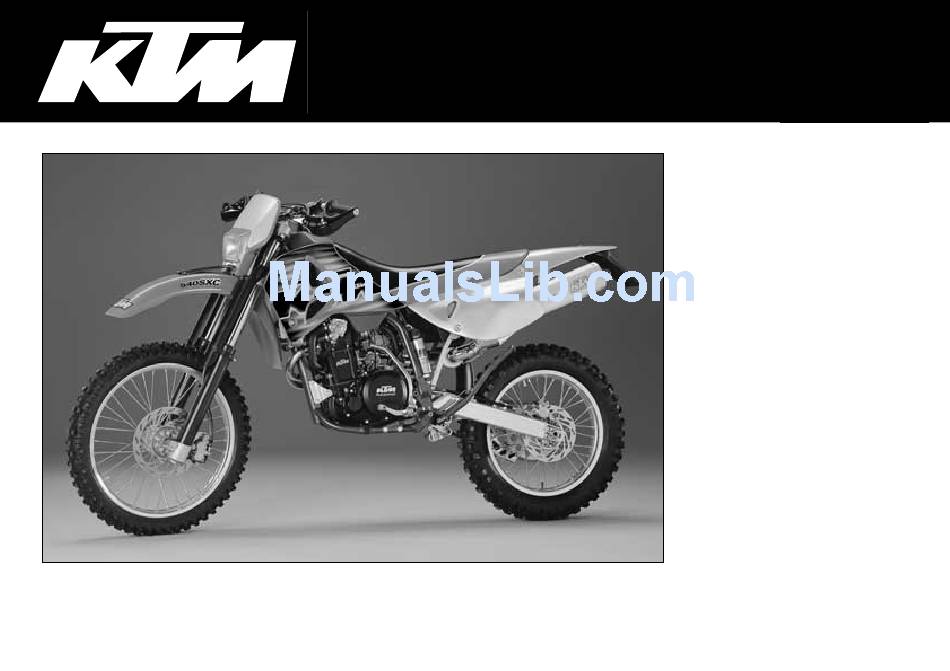

'98
ERSATZTEILKATALOG
SPARE PARTS MANUAL
400
540
SXC
ART. NR. 3.204.39
2.98
FAHRGESTELL / CHASSIS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SXC 400 and is the answer not in the manual?

Questions and answers

Related Manuals for KTM SXC 400

Summary of Contents for KTM SXC 400

  • Page 1 ERSATZTEILKATALOG SPARE PARTS MANUAL ART. NR. 3.204.39 2.98 FAHRGESTELL / CHASSIS...
  • Page 3 INHALTSVERZEICHNIS INDEX TELEGABEL WHITE POWER GABELBEINE WHITE POWER LENKER, ARMATUREN HANDBREMSZYLINDER FRONT FORK WHITE POWER FORK LEGS WHITE POWER HANDLEBAR, CONTROLS HAND BRAKE CYLINDER ZUGSTUFE RECHTS DRUCKSTUFE LINKS BREMBO REBOUND DAMPING RIGHT COMPRESS DAMPING LEFT ACER SEITE SEITE SEITE SEITE Page Page Page...
  • Page 4 INHALTSVERZEICHNIS INDEX LUFTFILTERKASTEN TANK, SITZBANK, VERKLEIDUNG MASKE, KOTFLÜGEL DEKOR AIR FILTER BOX TANK, SEAT, COVER MASK, FENDERS DECAL SEITE SEITE SEITE SEITE Page Page Page Page VORDERRAD BREMSZANGE VORNE HINTERRAD BREMSZANGE HINTEN FRONT WHEEL BRAKE CALIPER FRONT REAR WHEEL BRAKE CALIPER REAR SEITE SEITE SEITE...
  • Page 5 INHALTSVERZEICHNIS INDEX TECHNISCHE DATEN FAHRGESTELL SCHMIER- UND WARTUNGSTABELLE TECHNICAL DATA CHASSIS PERIODIC MAINTENANCE SCHEDULE SCHMIER- UND WARTUNGSTABELLE TECHNISCHE DATEN - FAHRGESTELL 400 / Fahrer Fachwerkstätte 9.97 400/540 SXC Rahmen Zentralrohrrahmen aus Chrom-Molybdän-Stahlrohren BEI SPORTEINSATZ IST DER 5000 KM SERVICE Gabel WP Extreme NACH JEDEM RENNEN DURCHZUFÜHREN Federweg vorne/hinten...
  • Page 6 TELEGABEL WHITE POWER FRONT FORK WP 400/540 ‘98 98-583.01.4 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.01.401.400 GABELBEIN LI. WP“0918S744“ ‘98 FORK LEG L/S WP „0918S744“ ‘98 583.01.402.400 GABELBEIN RE. WP“0918S744“ ‘98 FORK LEG R/S WP „0918S744“ ‘98 0015 050203 SK.BUNDSCHRAUBE M 5X20 SW=8 HH COLLAR SCREW M 5X20 WS=8 0985 050003...
  • Page 7 GABELBEINE WHITE POWER FORK LEGS WP 400/540 ‘98 98-583.01.5 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION ZUGSTUFE RECHTS DRUCKSTUFE LINKS REBOUND DAMPING RIGHT COMPRESS DAMPING LEFT 583.01.408.000 VERSCHLUSSKAPPE DRUCKSTUFE SCREW CAP COMPRESS DAMPING 583.01.409.000 VERSCHLUSSKAPPE ZUGSTUFE SCREW CAP REBOUND DAMPING 0770 400020 O-RING 40,00X2,00 O-RING 40,00X2,00 583.01.414.000 DICHTUNGSSATZ M.GLEITBÜCHSEN...

  • Page 8: Handlebar, Controls

    LENKER, ARMATUREN HANDLEBAR, CONTROLS 400/540 ‘98 98-583.02.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.02.001.300 ALU-LENKER SX,SC,ADVENTURE’97 ALU-HANDLEBAR SX,SC,ADVENT.’97 502.02.010.000 DISTANZBÜCHSE 22X28X22 PVC SPACER BUSHING 22X28X22PVC 583.02.010.300 GASDREHGRIFF DOMINO SXC’98 THROTTLE GRIP DOMINO SXC’98 502.02.003.000 DREHGRIFFÜBERZUG DOMINO SCHW. TWIST GRIP COVER DOMINO BLACK 503.02.020.000 SCHUTZKAPPE DOMINO ‘97 PROTECTION COVER ‘97...
  • Page 9 HANDBREMSZYLINDER HAND BRAKE CYLINDER 400/540 ‘98 97-546.13.6 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 502.13.001.044 HANDBREMSZYLINDER BREMBO’94 HANDBRAKE CYLINDER BREMBO ‘94 D=11MM D=11MM 502.13.012.000 DECKEL KPL. COVER CPL. 502.13.050.000 REPARATUR-SATZ KOLBEN 11MM REPAIR KIT PISTON 11MM BREMBO 544.13.011.000 SCHELLE CLAMP 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8...
  • Page 10 RAHMEN, AUSLEGER FRAME, SUB FRAME 400/540 ‘98 98-583.03.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.03.001.800 RAHMEN 400/540 SXC ‘98 FRAME 400/540 SXC ‘98 MIT LAGER FÜR ANLENKUNG WITH BEARINGS FOR LINKING 583.03.102.400 AUSLEGER KPL. ALU ‘96 SUB FRAME CPL. ALU ‘96 583.03.002.045 BÜGEL F. EXC-NUMMERTAFELTRÄGER BUSHING EXC-NUMBERPLATECARRIER 710.03.007.000 STEUERKOPFSCHLOSS KPL.
  • Page 11 RAHMEN, AUSLEGER FRAME, SUB FRAME 400/540 ‘98 98-583.03.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 0625 006087 RILLENKUGELLAGER 608 2RS C3 GROOVED BALL BEAR. 608 2RS C3 544.03.135.000 VERSCHLUSSPFROPFEN SFL10 PLASTIC CAP SFL10 583.03.063.000 BREMSHEBELANSCHLAG ‘93 BRAKE LEVER STOP ‘93 0991 060203 SENKSCHRAUBE DIN7991-M 6X20 FLAT HEAD SCREW DIN7991-M 6X20 360.03.014.000 SCHNORR-SICHERUNGSSCHEIBE 8MM...

  • Page 12: Side Stand

    SEITENSTÄNDER SIDE STAND 400/540 ‘98 98-583.03.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.03.023.200 SEITENSTÄNDER KPL. L=381MM ‘97 SIDE STAND CPL. L=381MM ‘97 583.03.026.250 SEITENSTÄNDERKONSOLE ‘97 SIDE STAND BRACKET ‘97 0991 080353 SENKSCHRAUBE DIN7991-M 8X35 FLAT HEAD SCREW DIN7991-M 8X35 571.03.225.000 BÜCHSE 8,2 X 12 X 10 BUSHING 8,2 X 12 X 10 543.10.086.000 STOVERFLANSCHMUTTER M8...
  • Page 13 SCHWINGARM,KETTENSCHUTZ SWINGARM, CHAIN GUARD 400/540 ‘98 98-583.04.5 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 546.03.014.000 SCHWINGARMBOLZEN 15X250 SWINGARM BOLT 15X250 502.30.211.000 BREMSSCHLAUCHFÜHRUNG ‘89 BRAKE HOSE GUIDE ‘89 546.03.015.000 STOPPMUTTER M14X1,5 SW=19 SELF LOCKING NUT M14X1,5 WS=19 544.03.135.000 VERSCHLUSSPFROPFEN SFL10 PLASTIC CAP SFL10 583.03.130.344 SCHWINGARM KPL. L=567MM ‘97 SWINGARM CPL.
  • Page 14 PRO LEVER ANLENKUNG PRO LEVER SYSTEM 400/540 ‘98 97-583.04.9 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.03.080.144 WINKELHEBEL KPL. ‘94 ROCKER ARM CPL. ‘94 546.03.097.000 NADELHÜLSE HK 2016 NEEDLE BUSH HK 2016 546.03.081.000 LAGERHÜLSE 15 X 20 X 48 BEARING SLEEVE 15 X 20 X 48 546.03.090.010 STAHLSCHEIBE 15,2X19X0,1 STEEL WASHER 15,2X19X0,1...

  • Page 15: Rear Brake Control

    FUSSBREMSBETÄTIGUNG REAR BRAKE CONTROL 400/540 ‘98 98-583.13.7 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 0991 080353 SENKSCHRAUBE DIN7991-M 8X35 FLAT HEAD SCREW DIN7991-M 8X35 583.03.061.000 FASONSCHEIBE ALU 8 X 24 MM SPECIAL WASHER ALU 8 X 24 MM 583.03.060.044 FUSSBREMSHEBEL KPL. ‘93 FOOT BRAKE LEVER CPL. ‘93 0625 006087 RILLENKUGELLAGER 608 2RS C3...
  • Page 16 FEDERBEIN WHITE POWER SHOCK ABSORBER WP 400/540 ‘98 98-583.04.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.04.010.800 MONOSHOCK WP „0118Q782“ ‘96 MONOSHOCK WP „0118Q782“ ‘96 583.04.011.054 FEDER WP 54-260 SPRING WP 54-260 583.04.011.057 FEDER WP 57-260 SPRING WP 57-260 583.04.011.060 FEDER WP 60-260 SPRING WP 60-260 583.04.011.063 FEDER WP 63-260 SPRING WP 63-260...
  • Page 17 WS=8 577.05.007.100 AUSPUFFROHR LI. „KTM577“ ‘98 EXHAUST PIPE L/S „KTM577“ ‘98 577.05.008.100 AUSPUFFROHR RE. „KTM577“ ‘98 EXHAUST PIPE R/S „KTM577“ ‘98 584.05.050.200 VORSCHALLDÄMPFER „KTM V2“ ‘98 PRESILENCER „KTM V2“ ‘98 584.05.005.001 GRAPHITRING 45X50X25 GRAPHITRING 45X50X25 577.05.005.000 GRAPHITRING 28X32X20 GRAPHIT RING 28X32X20 0015 060403 SK.BUNDSCHRAUBE M 6X40...
  • Page 18 ENDDÄMPFER SILENCER 400/540 ‘98 98-583.05.4 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 0011 480752 BLINDNIETE 4,8X 7,5 NIRO DUMMY RIVET 4,8X 7,5 NIRO 503.05.016.000 ZUGFEDER L=55MM ÖSEN BEWEGLICH TENSION SPRING L=55MM 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 0015 060303 SK.BUNDSCHRAUBE M 6X30 SW=8 HH COLLAR SCREW M 6X30 WS=8...

  • Page 19: Air Filter Box

    LUFTFILTERKASTEN AIR FILTER BOX 400/540 ‘98 98-583.06.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.06.001.200 FILTERKASTEN KPL. OHNE SLS ‘94 FILTER BOX CPL. WITHOUT SLS’94 583.06.002.100 FILTERKASTENDECK.MIT VLIES ‘97 FILTER BOX COVER WITH VLIES’97 0985 050103 LINSENSCHRAUBE DIN7985-M 5X10 OVAL HEAD SCR. DIN7985-M 5X10 543.08.042.000 GUMMIPUFFER RUBBER BUFFER...

  • Page 20: Tank,Seat,Cover

    TANK,SITZBANK,VERKLEIDUNG TANK,SEAT,COVER 400/540 ‘98 98-583.07.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 511.07.004.000 BENZINHAHN KPL.MIKUNI CK-69’96 FUEL COCK CPL.MIKUNI CK-69 ‘96 EIN ANSCHLUSS ONE CONNECTION 583.07.106.100 DICHTUNG BENZINHAHN MIKUNI GASKET FUEL COCK MIKUNI 310.07.107.001 PVC-SCHLAUCH 6X9 MM PER METER PVC-HOSE 6X9 MM PER METER 0,44 490.07.008.044 TANKVERSCHLUSS KPL.

  • Page 21: Mask, Fenders

    MASKE, KOTFLÜGEL MASK, FENDERS 400/540 ‘98 98-583.08.4 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 502.11.401.100/04 SCHEINW.MASKE UFO ORANGE ‘98 HEADLIGHT MASK UFO ORANGE ‘98 503.08.002.000 MASKENGUMMI UFO D=50MM ‘97 MASK RUBBER UFO D=50MM ‘97 0015 050123 SK.BUNDSCHRAUBE M 5X12 SW=8 HH COLLAR SCREW M 5X12 WS=8 400.06.006.000 FASSONSCHEIBE 6MM...
  • Page 22 DEKOR DECAL 400/540 ‘98 98-583.08.5 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 576.08.099.000 DEKORSATZ 400/540 SXC ‘98 DECAL SET 400/540 SXC ‘98 576.08.091.100 HUBRAUMDEKOR „400 SXC“ ‘98 DISPLACEMENT DECAL“400SXC“ ‘98 576.08.091.200 HUBRAUMDEKOR „540 SXC“ ‘98 DISPLACEMENT DECAL“540SXC“ ‘98 575.01.099.180 GARN.STARTNUM.GELB SXC,SC ‘95 DECAL SET YELLOW SXC,SC ‘95 98-583.08.5 * = NEUTEIL / NEW PART...

  • Page 23: Front Wheel

    VORDERRAD FRONT WHEEL 400/540 ‘98 98-583.09.3 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 580.09.001.144/90 VORDERRAD 1,6X21“ DID ‘93 FRONT WHEEL 1,6X21“ DID ‘93 546.09.010.044/90 VORDERRADNABE KPL.SILBER GS’93 FRONT HUB CPL. SILVER GS’93 546.09.011.000 LAGERDISTANZROHR 17,5X22X64,5 BEAR.SPACER TUBE 17,5X22X64,5 0625 060037 RILLENKUGELLAGER 6003 2SR C3 GROOVED BALL BEAR.
  • Page 24 BREMSZANGE VORNE BRAKE CALIPER FRONT 400/540 ‘98 98-583.13.5 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 546.13.201.044 BREMSZANGE VORNE KPL.2 KOLBEN FRO.BRAKE CALIPER CPL. 2PISTON 546.13.205.000 REPARATURSATZ 28MM REPAIR KIT 28MM 546.13.206.000 REPARATUR SATZ KOLBEN 28MM REPAIR KIT PISTON 28MM 546.13.210.100 BOLZEN KPL. 6X56 BOLT CPL. 6X56 546.13.212.000 HALTEBLECHE GARNITUR BREMBO RETAINING PLATE SET BREMBO...

  • Page 25: Rear Wheel

    HINTERRAD REAR WHEEL 400/540 ‘98 98-583.10.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 503.10.001.044 HINTERRAD KPL. 2.15X18“ DID’98 REAR WHEEL CPL.2.15X18“ DID’98 546.10.010.044/90 HINTERRADNABE KPL. SILBER REAR WHEEL HUB CPL. SILVER 565.10.011.000 LAGERDISTANZROHR 121,5 MM BEARING SPACER TUBE 121,5MM 0625 060058 RILLENKUGELLAGER 6005 2RS C3 GROOVED BALL BEAR.
  • Page 26 BREMSZANGE HINTEN BRAKE CALIPER REAR 400/540 ‘98 98-583.13.1 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 502.13.301.644 BREMSZANGE KPL. HINTEN LINKS BRAKE CALIPER CPL. REAR L/S 546.13.318.200 REPARATUR SATZ DICHTRINGE 34MM REPAIR KIT SEALING RINGS 34MM 546.13.310.200 BOLZENSATZ BOLT SET 546.13.309.200 GARN. BREMSKLÖTZE FERODO ID450 BRAKE PAD SET FERODO ID450 546.13.309.300 GARN.
  • Page 27 SCHEINWERFER, RÜCKLICHT HEAD LIGHT, REAR LIGHT 400/540 ‘98 98-583.14.3 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 502.11.610.000 SCHEINWERFER KPL. ELCOM ‘93 HEADLIGHT CPL. ELCOM ‘93 502.11.631.000 STELLSCHRAUBE KPL. M4X40 ADJUSTING SCREW CPL. M4X40 502.11.410.050 SCHEINWERFERHALTERUNG ‘93 HEADLIGHT BRACKET ‘93 0016 035103 PLASTITE SCHRAUBE Z 3,5X10 SPECIAL SCREW Z 3,5X10 441.11.038.000 BILUX-LAMPE 12V 35/35W BA20D...
  • Page 28 TACHOANLAGE SPEEDOMETER 400/540 ‘98 98-583.14.5 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.14.069.000 TACHOMET.SIGMA SPORT 500 ELEK. SPEEDOMET.SIGMA SPORT 500 ELEC 583.14.069.151 GEBERKABEL FÜR SIGMA 500 ‘98 CABLE FOR SIGMA 500 ‘98 550.11.022.100 ABSTANDHALTER D=6/8MM, SCHWARZ CLAMP 6/8MM BLACK 0084 050253 ZYL.SCHRAUBE DIN0084-M 5X25 A CYL.HEAD SCREW DIN0084-M 5X25A 583.14.069.050 MAGNET LOSE...

  • Page 29: Wiring Harness

    KABELSTRANG WIRING HARNESS 400/540 ‘98 98-583.11.3 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 583.11.175.500 HAUPTKABELSTRANG VORNE SXC ‘98 MAIN WIRING HARNESS FRONT SXC 583.11.176.100 RÜCKLICHTKABELSTR. ACERBIS ‘95 TAIL LIGHT WIRING ACERBIS ‘95 440.11.076.100 KABELBAND 100MM CABLE TIE 100MM 440.11.076.200 KABELBAND 200MM CABLE TIE 200MM 440.11.076.305 KABELBAND 290MM CABLE TIE 290MM...
  • Page 30 ZUBEHÖR ACCESSORIES 400/540 ‘98 98-583.12.2 TEILNR/PARTNR BEZEICHNUNG DESCRIPTION 543.10.086.000 STOVERFLANSCHMUTTER M8 SELF LOCKING NUT M8 0934 080003 SK.MUTTER DIN0934-M 8 HEXAGON NUT DIN0934-M 8 584.02.001.050 AUFNAHMEKIT LENKER DUKE,ADV’97 SUPPORTKIT F.HANDL.DUKE,ADV’97 583.03.022.000 MITTELSTÄNDER LANG 415MM ‘93 CENTER STAND LONG 415MM ‘93 583.03.070.000 ANSCHLAGGUMMI M8 STOP RUBBER M8...
  • Page 32 TECHNISCHE DATEN - FAHRGESTELL 400 / 540 SXC ‘98 400/540 SXC STANDARD-EINSTELLUNG – GABEL Rahmen Zentralrohrrahmen aus Chrom-Molybdän-Stahlrohren WP 09.18.S7.44 Gabel WP Extreme Druckstufendämpfung Federweg vorne/hinten 285/320 mm Zugstufendämpfung Hinterradfederung Zentralfederbein (WP) mit PRO-LEVER-Anlenkung zur nadelgelagerten Alu-Hinterradschwinge Feder 4,2 N/mm Bremse vorne Scheibenbremse mit gelochter Bremsscheibe, Bremssattel schwimmend gelagert Federvorspannung...
  • Page 33 TECHNICAL SPECIFICATIONS - CHASSIS 400/540 SXC ‘98 400/540 SXC STANDARD ADJUSTMENT - FORK Frame Central chrome-moly-steel frame WP 09.18.S7.44 Fork WP Extreme Compression adjuster Wheel travel front/rear 285/320 mm (11,2/12,6 in) Rebound adjuster Rear suspension Central shock absorber (WP) with PRO-LEVER linkage to rear-swingarm with needle bearing Spring 4,2 N/mm Front brake...
  • Page 34 vor jeder Inbetriebnahme nach jeder Reinigung 1. Service nach 1000 km oder 10 Std. nach 2500 km oder 25 Stunden nach 5000 km oder 1x jährlich mindestens 1x jährlich...
  • Page 35 before each start after washing 1st service, after 1000 km (600 miles) or 10 hours after 2500 km (1500 miles) or 25 hours after 5000 km (3000 miles) or once a year at least once a year...
  • Page 36 aumayer-druck-mattighofen Papier. umweltfreundlichen gebleichtem, chlorfrei Gedruckt • •...

This manual is also suitable for:

Sxc 5401998 sxc 4001998 sxc 540
