Lasko 2155A Instructions

The large number of window styles and types
make it impossible to describe one universal
installation procedure.
The methods outlined below are recommended
as being well suited for the most common styles
of double hung windows. Whichever method
you choose should allow the window to be
closed easily for security and protection of home
furnishing against the weather.

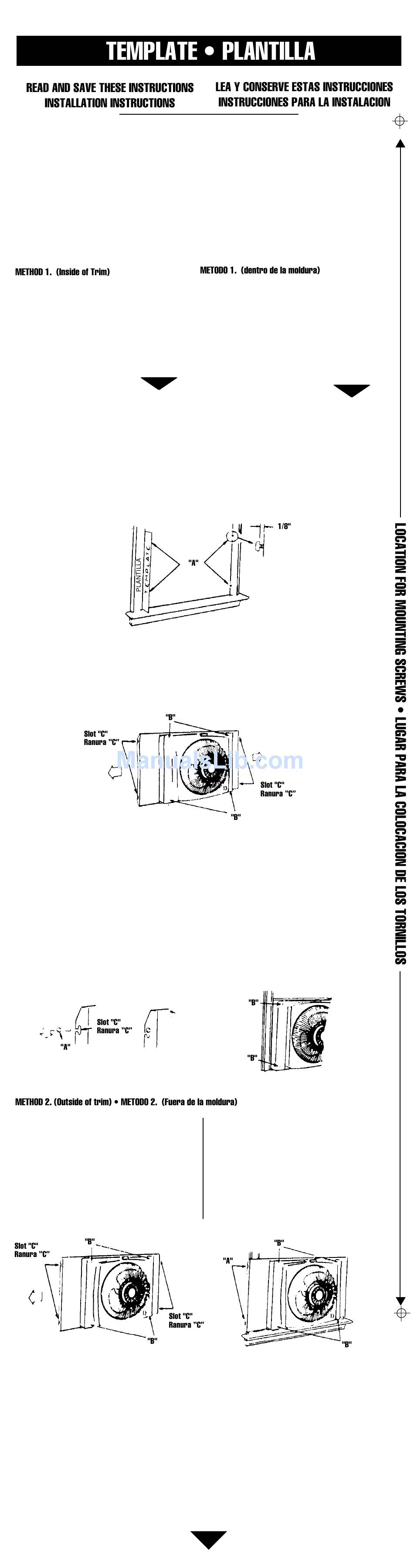

Refer to illustrations while following
methods 1 or 2 below:
Tools required: Hardware provided:
Screwdrivers
Slotted Head (4-) 3/4" slotted head screws
Phillips Head
1. Be sure that template is placed on window sill
with arrow pointing down.
2. Mark screw laocations on inside edges of
window trim using this template as shown in
illustrations.
Drive 4 screws "A" into trim. DO NOT
TIGHTEN FLUSH. Leave 1/8" space between
screw heads and window trim.
3. Loosen 4 screws "B" and extend panels
on each side of housing until the fan fits
snugly between right and left window trim.
4. Mount fan in window by engaging slots "C"
with screws "A" on inside edge of trim. Lower
fan on screws "A" until it rests on window sill
or sash moulding.
4. Monte el ventilador en la ventana ajustando
las ranuras "C" con los tornillos "A" por la
cara interna de la moldura de la ventana.
Baje el ventilador sobre los tornillos "A" hasta
que se quede apoyado sobre la repisa o la
moldura del marco corredizo de la ventana.
1. Loosen screws "B" and extend side panels to
clean the outer edge of trim on each side of
window.
1. Afloje los tornillos "B" y extienda los paneles
laterales para que sobresalgan por el borde
externo de la moldura en cada lado de la
ventana.
3. With panels in position, mark screw locations
at top of slot and drive in the 4 retaining
screws until tight.
4. Tighten 4 screws "B" in fan housing to
complete installation.
Debido al amplio numero de estilos y tipos de
ventanas, resulta imposible describir un solo
procedimiento universal de instalacion.
Los metodos abajo descritos son recomendados
por ser los mejores adaptados para el estilo mas
comun de ventana doble. Cualquier metodo
que Usted elija debe permitir que la ventana se
cierre facilmente para la seguridad y proteccion
de los muebles del hogar contra el mal tiempo.
Observe las ilustraciones mientras sigue
los metodos1 y 2 abajo indicados:
Herramientas
necesarias:
Desarmadores
Punta Plana
Punta Cruciforme
1. Asegurese de que esta plantilla esta situada
en la repisa de la ventana con la flecha
BOTTOM
apuntando hacia abajo.
2. Marque los lugares de los tornillos en el
interior de la moldura de la ventana usando
esta plantilla como muestra la ilustracion.
Clave 4 tornillos "A" dentro de la moldura.
NO APRIETE AL MAXIMO. Deje 1/8" de
espacio entre la cabeza del tornillo y la
moldura de la ventana.
3. Afloje los 4 tornillos "B" y extienda los
paneles de cada cara de la caja hasta
que el ventilador se ajuste perfectamente
entre el lado derecho y el izquierdo de la
moldura de la ventana.
5. Tighten screws "B" on housing to
5. Apriete los tornillos "B" en la
2. Rest fan on window sill with flange of side
2. Apoye el ventilador sobre la repisa de la
ventana con el reborde de los paneles
laterales sobre la moldura. Empuje los
paneles laterales ajustandolos contra el
borde externo de la moldura.
3. Con los paneles en posicion, marque los
lugares de los tornillos en la parte mas alta de
la ranura y clave a fondo los 4 tornillos.
4. Apriete los 4 tornillos "B" en la moldura del
ventilador para completar la instalacion.
BOTTOM • PARTE INFERIOR
Material Proporcionado:
(4) tornillos de cabeza plana 3/4"
secure fan in position.
moldura para asegurar el
ventilador en esta posicion.
panels over trim. Push in side panels tight
against outer edge of trim.
PARTE INFERIOR
