Page 1: Lcd Monitor

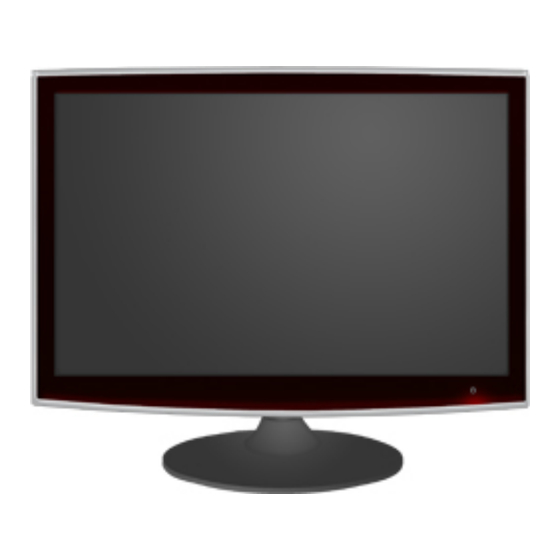

LCD MONITOR quick start guide T260 T240... -
Page 2: Contenu De L'emballage
Introduction Contenu de l’emballage Remarque Veuillez vous assurer que les composants suivants sont bien inclus avec votre moniteur. Le cas échéant, contactez votre revendeur. Contactez un revendeur local pour acheter des éléments en option. Déballage Moniteur Manuels Guide d'installation rapide Carte de garantie Manuel d'utilisation (Non disponible partout) - Page 3 Introduction Vendu séparément Câble USB Stereo à RCA Autres Tissu de nettoyage Anneau de maintien de câble Corps du support Base du support Remarque Le tissu de nettoyage est fourni uniquement avec les produits de couleur noire à finition haute brillance. Votre moniteur Paramètres initiaux Sélectionnez la langue à...
- Page 4 Introduction Avant Bouton MENU [MENU/ ] Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le menu OSD ou revenir au menu précédent. Bouton Luminosité Si un signal AV est capturé en mode HDMI/DVI, Volume est réglé. Si le signal d'entrée est PC, Luminosité...
- Page 5 Introduction Remarque Si vous sélectionnez le mode digital, vous devez connecter votre moniteur au port DVI de la carte graphique à l'aide du câble DVI. >> Cliquez ici pour voir une animation Bouton AUTO utilisez ce bouton pour effectuer un réglage automatique. >>...
- Page 6 Introduction POWER Branchez le cordon d'alimentation de votre mon- iteur au port POWER (ALIMENTATION) situé à l'arrière de votre moniteur. HDMI / DVI IN / RGB IN HDMI Reliez la borne HDMI située à l'arrière de votre moniteur à la borne HDMI de votre périphérique de sortie numérique à...
-
Page 7: Utilisation Du Verrou Antivol Kensington
Introduction DOWN (port en aval USB) Connectez le port DOWN du moniteur USB et un périphérique USB grâce au câble USB. UP (port en amont USB) Connectez le port UP du moniteur et le port USB de l'ordinateur grâce au USB cable (câble USB). - Page 8 Introduction Remarque Reportez-vous à Connexion des câbles pour plus d'informations sur la connexion des câbles.
-
Page 9: Connexion Des Câbles
Connexions Connexion des câbles Branchez le cordon d'alimentation de votre moniteur à la prise power située à l'arrière du moniteur. Branchez le cordon d’alimentation à la prise de courant la plus proche. Utilisez une connexion adaptée à votre ordinateur. Utilisation du connecteur D-Sub (analogique) de la carte vidéo. •... - Page 10 Connexions Connexion grâce à un câble HDMI Des périphériques d'entrée tels qu'un lecteur DVD numérique sont branchés à la borne HDMI du moniteur à l'aide du câble HDMI. Lorsque toutes les connexions sont effectuées, connectez l’ali- mentation du moniteur et du lecteur DVD (ou de l’appareil connecté au périphérique de sortie numérique).
- Page 11 Connexions Remarque Si vous effectuez la connexion à l'aide du câble DVI vers HDMI sans connexion vers la source sonore, vous n'entendrez aucun son. Connexion USB (Option) Remarque Vous pouvez utiliser un périphérique USB tel qu'une souris, un clavier, une clé USB ou un disque dur externe en les connectant au port DOWN (port descendant) du moniteur sans les connecter à...
-
Page 12: Connexion D'un Casque
Connexions Les procédures d'utilisation sont les mêmes que celles de connexion d'un périphérique externe à l'ordinateur. • Vous pouvez connecter et utiliser un clavier et une souris. • Vous pouvez lire un fichier d'un périphérique média. (Exemples de périphériques média : MP3, appareil photo numérique, etc.) •... - Page 13 Connexions Connexion de Stereo à RCA Connectez les prises blanche et rouge d'un câble RCA vers stéréo (pour PC) aux bornes de sortie audio de même couleur du périphérique de sortie numérique. Connectez ensuite la prise opposée à la borne [AUDIO OUT] de votre moniteur. Remarque Le moniteur n’émettant aucun son, vous devez utiliser un amplificateur.
- Page 14 Connexions Connectez la borne DIGITAL AUDIO OUT de votre moniteur à la borne d'entrée du son numér- ique de votre amplificateur numérique à l'aide d’un câble optique. Réglez le volume sonore à l'aide du bouton Volume de votre amplificateur. Si les connexions sont établies, allumez votre moniteur et votre amplificateur. Remarque Le moniteur n’émettant aucun son, vous devez utiliser un amplificateur.
-
Page 15: Dépannage
Dépannage Vérification de la fonction Autotest Remarque Le moniteur est doté d'une fonction d'autotest qui vous permet de vérifier son bon fonctionnement. Vérification de la fonction Autotest Eteignez votre ordinateur et l'écran. Débranchez le câble vidéo à l'arrière de l'ordinateur. Allumez le moniteur. -
Page 16: Liste De Vérification
Dépannage fond, et le mode vidéo n'est pas pris en charge, etc. Dans ce cas, il faut d'abord vérifier la source du problème, et ensuite contacter un Centre de service ou votre vendeur. Evaluation des conditions de fonctionnement du moniteur Si l'écran n'affiche aucune image ou que le message "Mode non optimal", "Mode conseillé... - Page 17 Dépannage Si l'écran dépasse SXGA ou75 Hz, le message "Mode non optimal", "Mode conseillé 1920 x 1200 60 Hz" s'affiche. Si l'affichage dépasse 85 Hz, le moniteur fonctionnera correctement, mais le message "Mode non optimal", "Mode conseillé 1920 x 1200 60 Hz" s'affiche pendant une minute, puis disparaît.
- Page 18 Dépannage (reportez-vous à la section Présélection des modes de temporisation). L'écran peut être dissymétrique à cause du cycle des signaux de la carte vidéo. Réglez la position en vous référant à l'affichage OSD. L'écran est hors mise au point ou le menu OSD ne peut pas être ajusté. Avez-vous ajusté...
- Page 19 En cas de problème avec la carte graphique, rendez- vous sur notre site Web pour consulter la liste des cartes graphiques compatibles fournie. http://www.samsung.com/monitor/magictune MagicTune™ ne fonctionne pas correctement. Avez-vous changé d'ordinateur ou de carte graphique? Téléchargez le programme le plus récent.
- Page 20 Dépannage Q et R Comment puis-je changer la fréquence? La fréquence peut être modifiée par reconfiguration de la carte vidéo. Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Pour plus d'informations, reportez-vous au manuel de l'ordinateur ou de la carte vidéo.) Comment puis-je ajuster la résolution? Windows XP: Définissez la résolution dans le Control Panel (Panneau de configuration) →...
