Parts Manual
Manuel de pièces
Manual de piezas

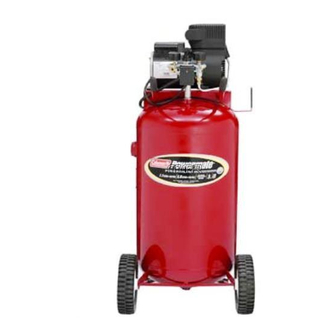

Oilless, Single Stage, Direct Drive, Electric Air Compressor
Sans l'huile, d'un seule étape, à prise directe, compresseur d'air électrique
Sin aciete, de una sola etapa, de mando directo, compresor de aire eléctrico
Specification Chart________Tableau des spécifications_______Cuadro de especificaciones
ITEM #
RUNNING
(ARTICLE)
H.P.
(ARTÍCULO)
(CV)
LA1983012
1.9
?
Questions? See back page._____Questions ? Consultez la page final._____¿Preguntas? Vea la página final.
TANK CAPACITY
GALLONS
(CAPACITÉ DU
RÉSERVOIR - LITRES)
(CAPACIDAD DEL
TANQUE - LITROS)
30 (113,6)
VOLTAGE/
AMPS/PHASE
PRESSURE
(TENSION/
(PRESSION
AMPS/PHASE)
D'OUVERTURE)
(VOLTAJE
(PRESION DE
AMP/FASE)
CONEXION)
115/15/1
200-2476
KICK-IN
KICK-OUT
PRESSURE
(PRESSION DE
FERM.)
(PRESION DE
DESCONEXION)
125
(8,62 bar)
(10,69 bar)
Revision A
155
6-05
Advertisement
Related Manuals for Powermate LA1983012
Summary of Contents for Powermate LA1983012
- Page 1 FERM.) (ARTICLE) H.P. (CAPACIDAD DEL (VOLTAJE (PRESION DE (PRESION DE (ARTÍCULO) (CV) TANQUE - LITROS) AMP/FASE) CONEXION) DESCONEXION) LA1983012 30 (113,6) 115/15/1 (8,62 bar) (10,69 bar) Questions? See back page._____Questions ? Consultez la page final._____¿Preguntas? Vea la página final. 6-05...
- Page 2 PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS Torque to 5-15 lbs-in Torque to 80-100 lbs-in Serrez de 5 à 15 lbs-in Serrez de 80 à 100 lbs-in Torsión hasta ,56 - 1,7 N m Torsión hasta 9,0 - 11,3 N m Torque to 20-30 lbs-in Tighten compression nuts finger tight, then one complete turn on aluminum tubes and two complete turns on plastic tubes.
- Page 3 PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS Item Part No Qté Núm / P Cant Description Description Descripción 142-0151 1 Shroud, left ......Enveloppe......Guardera 142-0152 1 Shroud, right ......Enveloppe......Guardera Screw, plastite 4-20 ....Vis........Tornillo 061-0160 1 Screw, plastite #4-20 x 2” ..Vis........Tornillo Screw, #8–32 x 7/16”...
- Page 4 PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS Torque to 5-7 lbs-in Serrez de 5 à 7 lbs-in Torsión hasta ,56 - ,79 N m Torque to 17-24 lbs-in Serrez de 17 à 24 lbs-in Torsión hasta 1,9 - 2,7 N m Torque to 125-150 lbs-in Serrez de 125 à...
- Page 5 PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS Item Part No Qté Núm / P Cant Description Description Descripción 019-0167 1 Regulator ........Régulateur ......Regulador 032-0056 1 Gauge, 1/8” NPT.....Manomètre......Manómetro 034-0164 1 Pressure switch ......Mano-contact .......Interruptor de presión 071-0013 1 Strain relief......Soulagement de traction..Aliviador de esfuerzo 061-0121 1...
- Page 6 PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS NOTES: Torque to 120-140 lb-in. Serrez de 120 À 140 lbs-in. Torsión hasta 13,5-15,8 N•m Torque to 100-130 lb-in. Serrez de 100 À 130 lbs-in. Torsión hasta 11,3-14,7 N•m Torque to 50-65 lb-in.
- Page 7 PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS Item Part No Qté Núm / P Cant Description Description Descripción 019-0186 1 Filter........Filtre........Filtro 019-0192 1 Filter/intake muffler....Silencieux de Filter/intake..Silenciador de Filter/intake 061-0186 4 Screw, 1/4-20 X 2-3/4"....Vis........Tornillo 042-0104 1 Head ........Tête........Cabezal 054-0226 1...
-
Page 8: Parts And Service
Fabriqué aux États – Unis à l’aide de composants de l’intérieur et de l’étranger Hecho en EE.UU.con componentes domésticos y extranjeros Powermate Corporation, Aurora, IL 60504 ©2005 Coleman Powermate, Inc. All Rights Reserved. Tous droits réservés. Reservados todos los derechos.
