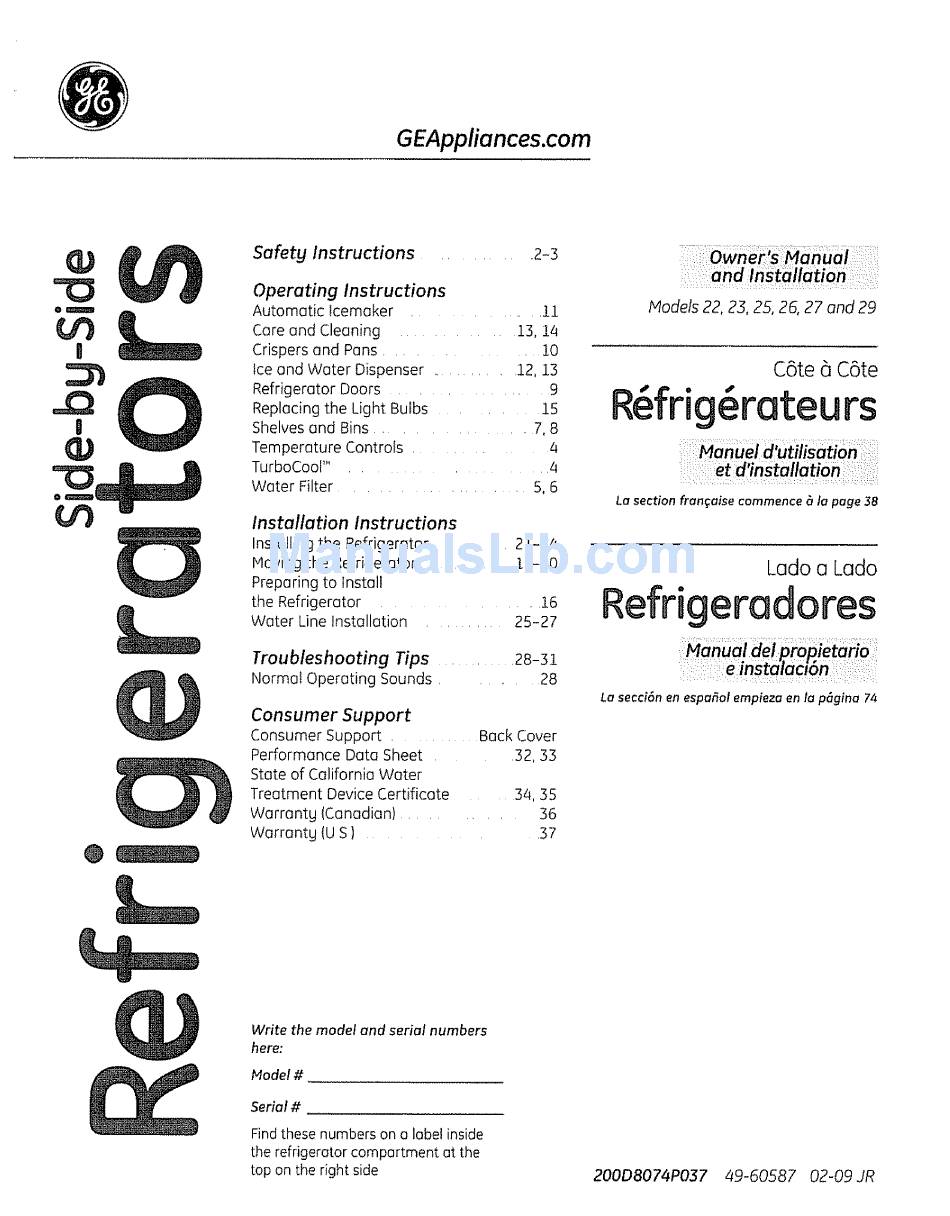

GE GSHF9NGYACBB Owner's Manual And Installation
  1. Manuals
  2. Brands
  3. GE Manuals
  4. Refrigerator
  5. GSHF9NGYACBB and
  6. Owner's manual and installation
GE GSHF9NGYACBB Owner's Manual And Installation

GE GSHF9NGYACBB Owner's Manual And Installation

Models 22, 23, 25, 25, 27 and 29
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
GEAppliances.com
Safety Instructions
...........
2-3
Operating Instructions
Automatic lcemoker
..............
11
Care and Cleaning
............
13, 14
Crispers and Pans ............
10
Ice and Water Dispenser
........
12, 13
Refrigerator Doors .................
9
Replacing the Light Bulbs .........
1S
Shelves and Bins .................
7, 8
Temperature Controls ............
4
TurboCoof .....................
4
Water Filter ....................
5, 6
Installation
Instructions
Installing the Refrigerator
. , 21-24
Moving the Refrigerator
..........
17-20
Preparing to Install
the Refrigerator
.............
16
Water Line Installation
..........
25-27
Troubleshooting
Tips
,
,
,28-31
Normat Operating Sounds ........
28
Consumer
Support
Consumer Support
..........
Back Cover
Performance
Data Sheet
,
,32, 33
State of California Water
Treatment Device Certificate
34, 35
Warrantg (Canadian} ..........
36
Warrantg (U S ) ..........
37
Models 22, 23, 25, 25, 27 and 29
CSte h C6te
R frig rateurs
La section fran_aise commence 6 la page 38
Lado a Lado
Refrigeradores
La secci6n en espafiol empieza en la p@ina 74
Write the model and serial numbers
here:
Model #
Serial #
Find these numbers on a label inside
the refrigerator compartment at the
top on the right side
200D8074P037
49-50587
02-09 JR
