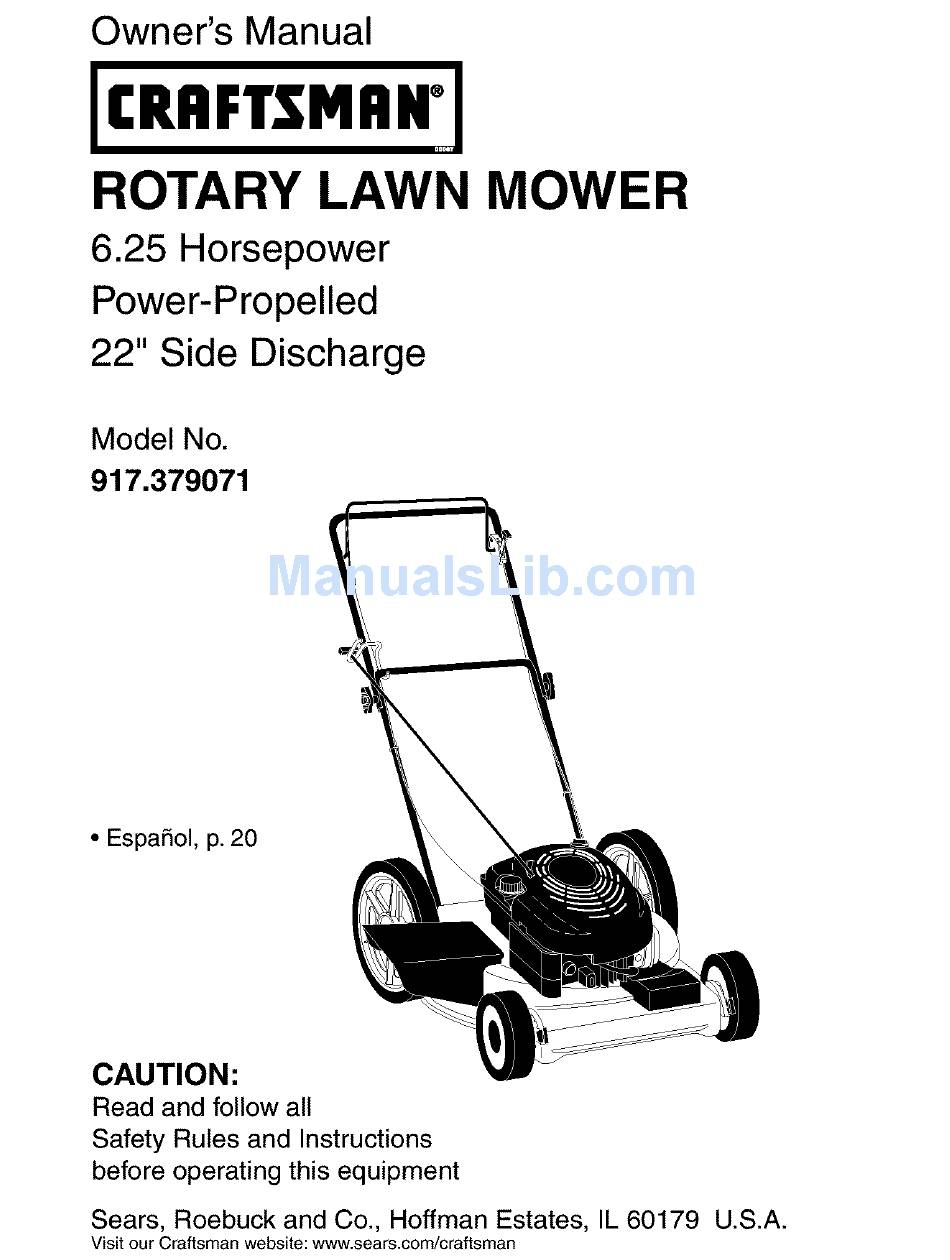

Owner's Manual
IC..FTSMnWl

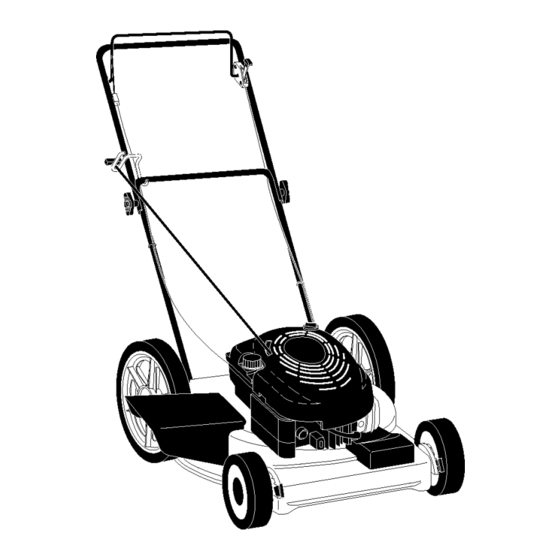

ROTARY LAWN MOWER
6.25 Horsepower
Power-Propelled
22" Side Discharge
Model No.
917.379071
• EspaSol, p. 20
CAUTION:
Read and follow all
Safety Rules and Instructions
before operating this equipment
Sears, Roebuck and Co., Hoffman Estates, IL 60179
U.S.A.
Visit our Craftsman website: www.sears.com/craftsman

Advertisement

Table of Contents
loading

Related Manuals for Craftsman 917.379071

Summary of Contents for Craftsman 917.379071

  • Page 1 6.25 Horsepower Power-Propelled 22" Side Discharge Model No. 917.379071 • EspaSol, p. 20 CAUTION: Read and follow all Safety Rules and Instructions before operating this equipment Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. Visit our Craftsman website: www.sears.com/craftsman...
  • Page 2 Warranty service is available by returning the Craftsman power mower to the nearest Sears Parts & Repair Center in the United States. This warranty applies only while this product is used in the United States.
  • Page 3 I. GENERAL OPERATION II. SLOPE OPERATION • Read, understand, and follow all Slopes are a major factor related to slip instructions on the machine and in the and fall accidents which can result in manual(s) before starting. Be thoroughly severe injury. All slopes require extra cau- familiar with the controls and the proper tion.
  • Page 4 Repair Protection Agreements Congratulations on making a smart pur- • Fast help by phone - phone support chase. Your new Craftsman® product is from a Sears technician on products designed and manufactured for years of requiring in-home repair, plus conve- dependable operation.
  • Page 5 CLIPPING DEFLECTORS STABILIZER REAR DISCHARGE LAWN MOWERS GRASS CATCHERS GRASS CATCHERS REAR DISCHARGE SIDE DISCHARGE LAWN MOWERS LAWN MOWERS MUFFLERS SPARK PLUGS AIR FILTERS BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL Read these instructions and this manual in 1. Raise handles until lower handle sec- its entirety before you attempt to assemble tion locks into place in mowing position.
  • Page 6 KNOW YOUR LAWN MOWER READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with the location of various controls and adjustments. Save this manual for future reference. These symbols may appear on your lawn mower or in literature supplied with the product.
  • Page 7 TO ADJUST CUTTING HEIGHT The operationof any lawn Raise wheels for low cut and lower wheels mowercan result in foreign objectsthrown into the for high cut, adjust cutting height to suit eyes, which can result in your requirements. Medium position is best for most lawns.
  • Page 8 BEFORE STARTING ENGINE Engine ADD OIL oil cap Your lawnmower is shipped without oil in the engine. For type and grade of oil to use, see "ENGINE" in the Maintenance section of this manual. CAUTION: DO NOT overfill engine with oil, or it will smoke heavily from the muffler on startup.
  • Page 9 MULCHING MOWING TIPS MOWING TIPS IMPORTANT: For best performance, _i_CAUTION: Do not use de-thatcher keep mower housing free of built-up blade attachments on your mower. Such grass and trash. See "CLEANING" in the attachments are hazardous, will damage Maintenance section of this manual. your mower and could void your warranty.
  • Page 10 MAINTENANCE BEFORE APTER EVERY EVERY EVERY BEFORE EACH EACH 25HOURS SCHEDULE HOURS ORSEASON HOURS STORAGE Check for Loose Fasteners Clean / Inspect Grass Catcher * Check Tires Check Drive Wheels Clean Lawn Mower ..M Clean under Drive Cover *** O Check Drive Belt / Pulleys *** Check / Sharpen / Replace Blade R Lubrication...
  • Page 11 LAWN MOWER 2. Position blade on the blade adapter aligning the two (2) holes in the blade Always observe safety rules when per- with the raised lugs on the adapter. forming any maintenance. 3. Be sure the trailing edge of blade (oppo- site sharp edge) is up toward the engine.
  • Page 12 GEAR CASE • To keep your drive system working properly, the gear case and area around the drive should be kept clean and free of trash build-up. Clean under the drive cover twice a season. • The gear case is filled with lubricant to the proper level at the factory.
  • Page 13 MUFFLER • Clean the underside of your lawn mower by scraping to remove build-up of grass Inspect and replace corroded muffler as it and trash. could create a fire hazard and/or damage. • Clean engine often to keep trash from accumulating.
  • Page 14 TO ADJUST HANDLE Mowing The handle can be mounted in a high or low position. The mounting holes in the bottom of lower handle are off center for raising or lowering the handle. 1. Remove upper handle and all wire tie(s) securing cable(s) to lower handle.
  • Page 15 • When setting up your handle from the • Never use engine or carburetor cleaner storage position, the lower handle will products in the fuel tank or permanent automatically lock into the mowing position. damage may occur. • Use fresh fuel next season. SQUEEZE NOTE: Fuel stabilizer is an acceptable TO FOLD...
  • Page 16 TROUBLESHOOTING - See appropriate section in manual unless directed to a Sears Service Center. PROBLEM CAUSE CORRECTION Does not start 1. Dirty air filter. 1. Clean/replace air filter. 2. Out of fuel. 2. Fill fuel tank. 3. Stale fuel. 3. Empty fuel tank and refill tank with fresh, clean gasoline.
  • Page 17 TROUBLESHOOTING - See appropriate section in manual unless directed to a Sears Service Center. PROBLEM CAUSE CORRECTION Poor cut - 1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt. uneven 2. Set all wheels at same 2. Wheel heights uneven. height.
  • Page 18 Contratapa GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN Per dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga, lubrique y afine segSn las instrucciones para la operaci6n y el mantenimiento en el manual del dueSo, Sears repararA gratis todo defecto en el material y la mane de obra.
  • Page 19 HACER: I. OPERAClON • Antes de empezar, debe familiarizarse comple- • Puede recortar a trav6s de la superficie de tamente con los controles y el uso correcto de la cuesta, nunca hacia ardba y hacia abajo. la maquina. Para esto, debe leer y comprender Proceda con extrema precauci6n cuando todas las instrucciones que aparecen en la ma- cambie de direcci6n en las cuestas.
  • Page 20 Congratulaciones por su buena compra. • Ayuda rapida por telefono - soporte tele- nuevo producto Craftsman® estA diseSado f6nico per parte de un t6cnico Sears sobre y fabricado para funcionar de modo fiable pot productos que requieren un arreglo en casa, muchos aSos.
  • Page 21 DESVlADOR DE RECORTES ENVASE8 PARA SEGADORAS ZADORES DE GASOLINA CON DESCARGA ESTABILF TRASERA uJ< RECOREBOR RECOREDOR PARA PAPA SEGACORAS SEGADORAS n- W CON DESCARGA CON DESCARGA LATERAL TRASERA SILENCIADORES FILTROS DE AIRE BUJ|AS < ADAPTADORES ACEmE CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR Lea estas instrucciones...
  • Page 22 FAMILIARICESE CON SU SEGADORA LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este manual para referencia en el futuro. Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el producto.
  • Page 23 PARA AJUSTAR LA ALTURA DE CORTE La operaci6n de cualquier Levante las ruedas para el corte bajo y baje las segadora puede hacer que ruedas para el corte alto., ajuste la attura de satten objetos extraSos dentro de corte para que se acomode a sus requisitos. La sus ojos, Io que puede producir posici6n del medio es la mejor para la mayorfa daSos graves en _stos.
  • Page 24 ANTES DE HACER ARRANCAR MOTOR deposito de aceite AGREGUE ACEITE Su segadora fue enviada sin aceite en el motor. Para el tipo y el grado del aceite a utilizar, vea el "MOTOR" en la secci6n del Mantenimiento este manual. _PRECAUCI(_N: NO sobrellene el motor con aceite, o fumar&...
  • Page 25 CONSEJOS PARA SEGAR Y ACOLCHAR _ONSEJOS PARA SEGAR RECAUCION: No utilizar dispositivos anti- IMPORTANTE: Para obtener el mejor paja de la hoja en la segadora ya que estos rendimiento mantenga la caja de la segadora accesorios son peligrosos, pueden daSar su sin acumulacion de cesped y basura.
  • Page 26 PROGRAMA CADA ANTES DE CADA 25 HORAS O ALMACE- MANTENIMIENTO TEMPORADA Limpiadlnspeccionar el Recogedor de C6sped Controlar los Neum_ticos Controlar las Ruedas Motrices Limpiar la Segadora ..impiar debajo la Cubierta de la Transmisi6n Revisar tas Correas y las Poleas Impulsadas Revisar / Afilar / Carnbiar ta Cuch}lla Lubricaci6n Limpiar / Recargar...
  • Page 27 PARA CAMBIAR LA CUCHILLA SEGADORA Siempre observe las reglas de seguridad cu- 1. Ponga el adaptador de la cuchilla en el ando haga el mantenimiento. cigueSal det motor. AsegSrese que la ranura del adaptador y que el chavetero del cigue- 5al est6n alineados.
  • Page 28 PARA CAMBIAR EL ACEITE DEL MOTOR RECOGEDOR DE ClaSPED AMISO: Antes de inclinar la segadora para dre- (Si comprado como accesorio) • El recogedor de c_sped puede ser rociado nar el aceite, drene el tanque de combustible con el agua de la manguera pero tiene que haciendo correr el motor hasta que el tanque est_ vacio.
  • Page 29 LIMPIEZA _PRECAUCI(_N: Los solventes de petr61eo, IMPORTANTE: Para obtener el mejor tales como el keroseno, no se deben usar para rendimineto, mantenga la caja de la segadora limpiar el cartucho. Pueden producir el deterioro de _ste. No aceite el cartucho. No use aire a sin acumulacion de cesped y basura.
  • Page 30 PARA REMOVER LA CORREA DE IMPUL- SION Remueva la cubierta de ta impulsi6n. Rem- ueva la correa empujando hacia abajo en la polea de la caja de engranajes. Haga descansar la segadora en su lado con el filtro de aire y el carburador mirando hacia arriba.
  • Page 31 Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si la unidad no se va a usar per 30 d[as o m&s. SEGADORA Barra de control que Cuando se va a guardar la segadora por cierto operador periodo de tiempo, limpiela cuidadosamente, remueva toda la mugre, la grasa, las hojas, etc.
  • Page 32 ACEITE DEL MOTOR OTROS Drene el aceite (con el motor caliente) y • No guarde la gasolina de una temporada a la c&mbielo con aceite de motor limpio. (Vea "MO- otra. TOR" en la secci6n de Mantenimento de este • Cambie el envase de la gasolina si se emp- manual.) ieza a oxidar.
  • Page 33 SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que estd dirigido a un centro de servico Sears. CORRECCI()N PROBLEMA CAUSA Falta de Eleve la attura de corte. 1. Cuchilla desgastada, doblada fuerza o suelta. Eleve la altura de corte. Altura de las ruedas dispareja.
  • Page 34 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379071...
  • Page 35 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379071 PART PART DESCRIPTION DESCRIPTION 166860X479 83923 Locknut 3/18-16 Upper Handle 185352 85463 Bar, Control, Operator Presence Danger Decal 156577 149741 Engine Zone Control Cable Thread Cuffing Screw 5/16-18 x 3/4 186079...
  • Page 36 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379071...
  • Page 37 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379071 PART PART DESCRIPTION DESCRIPTION 184586 Selector Knob Control Cable Assembly 180912 167387 Bearing, Wheel Adjuster 143603 Pan Head Tapping Screw #10-24 x 2-3/4 751152 Locknut 1/4-20 137088 Drive Cover 158755 Hex Washer Head Screw 1/4 x 2.0...
  • Page 38 CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.379071 GEAR CASE ASSEMBLY - - PART NUMBER 187211 PART DESCRIPTION 183497 Case, Lower 183498 Case, Upper 183499 Gear, 27 Teeth 183500 Lever, Clutch 183501 Spring, Return 183502 Shaft, Input 183503 Dog, Movable...
  • Page 39 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 12Q802-0252-B1 I 1019 LABEL KI_1 52511 718_ 307 _ 10 _...
  • Page 40 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 12Q802-0252-B1 443_ 970 %_ 163_ 977 CARBURETOR 633 @ GASKET SET 365% 6330 276_ 276_ 127_ 121 CARBURETOR OVERHAUL KIT 276_ 6330 276_ 276_ 127_...
  • Page 41 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 12Q802-0252-B1 969 W 363_ 592_ 689 Q 597_ 1036 EMISSIONS LABEL I...
  • Page 42 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 12Q802-0252-B1 358 ENGINE GASKET SET 20 @ 842_ 163 _ 334_ 404@ 562 _ 5O5_ PART PART DESCRIPTION DESCRIPTION 697322 691866 Lock-Piston Pin Cylinder Assembly 399269 499423 Pin-Piston Kit-Bushing/Seal 299819 499424 Seal-Oil (Magneto Side) Rod-Connecting 493279 691664...
  • Page 43 BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 12Q802-0252-B1 PART PART DESCRIPTION DESCRIPTION 696565 Shaff-Throttle 691696 Screw (Pawl Friction Plate) 691242 OPin-FIoat Hinge 95162 Clamp-Hose Starter-Rewind 498978 Jet-Main (Standard) 497680 497466 Jet-Main (High Altitude) 691340 Screw (Muffler) 498260 Kit-Carburetor Overhaul 690340 Retainer-Governor Shaft 498170...
  • Page 44 Your Home For repair - in your home - of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For the replacement parts, accessories owner's manuals that you need to do-it-yourself. For Sears professional installation of home appliances...
