MODULE
LEVEL
BALANCED
INPUT
MIC/LINE
BALANCED
OUTPUT
(TIP- SEND)
INSERT
(RING - RETURN)
+30 V
+15 V
POWER
MAINS
0
SUPPLY
-15 V
TOROIDAL
-30 V
ISOLATION
TRANSFORMER
POWER ON DETECTOR
CAUTION
!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
THIS APPARATUS MUST BE EARTHED. TO REDUCE THE
RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE
THIS APLLIANCE TO RAIN OR MOISTURE.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED PERSONNEL.
RISQUE DE CHOC ELECTRIQUE. NE PAS OUVRIR.
R
POWER ON
RAMP
GENERATOR
LF SPEAKER
PROTECTION
VCA
LF SPEAKER
LIMIT SIMULATION
HF DRIVER
PROTECTION
HF
AMP
HF
BASS PROCESSOR/ LF
ENHANCER CROSSOVER AMP
LF
Bedienungsanleitung VECTOR T2A © Zeck Audio
VECTOR T2A

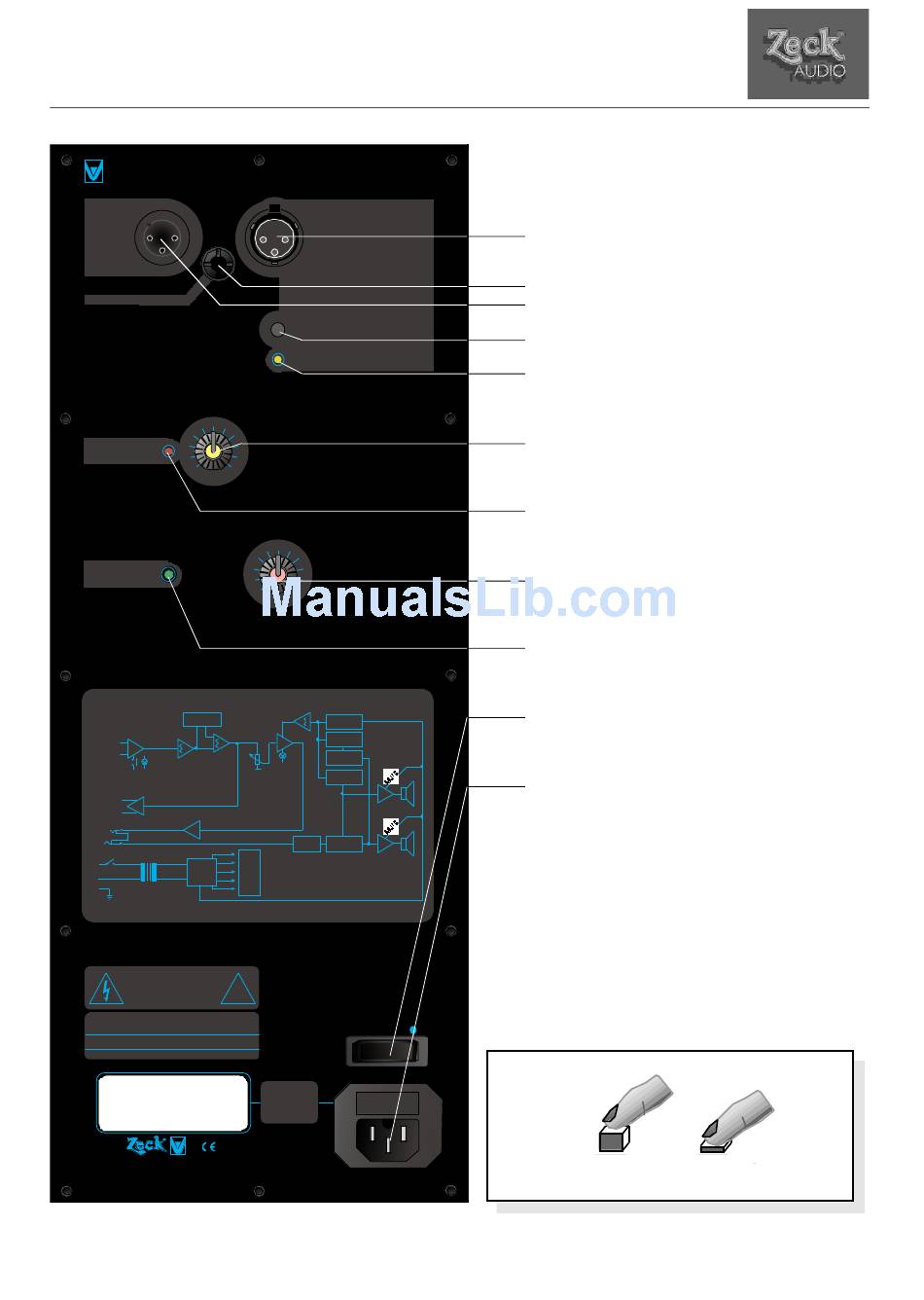

3. Übersicht der Bedienelemente
1 BALANCED INPUT (XLR female)
2 INSERT (Stereo-Klinke)
3 BALANCED OUTPUT (XLR male)
4 MIC/LINE-Schalter
5 MIC-LED
6 VOLUME-Steller
7 LIMITER ACTIVE-LED
8 BASS-ENHANCE-Steller
9 POWER ON-LED
10 POWER-ON Schalter
11 MAINS INPUT
4. Anschlüsse
Eingang:
Der symmetrische XLR-Eingang „BALANCED INPUT" (1)
kann von einem Mikrofon- oder Line-Signal gespeist wer-
den. Über den „MIC/LINE"-Schalter (4) kann der Ein-
gang an die jeweilige Signalquelle (Mic- bzw. Line-Signal)
angepaßt werden (Abb.1). Im „MIC"-Betrieb leuchtet die
„MIC"-LED (5) auf, im „Line"-Betrieb nicht.
Abb. 1
1.
„LINE"
2.
„MIC"
+
5
