CABINET PARTS
REFRIGERATOR
For Models: JFD2589KES12, JFD2589KEP12
(Stainless)
(Stainless)
12−08 Litho In U.S.A. (mat) (psw)
1
Part No. W10242323 Rev.A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the JFD2589KEP12 and is the answer not in the manual?

Questions and answers

Summary of Contents for Jenn-Air JFD2589KEP12

  • Page 1 CABINET PARTS REFRIGERATOR For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) 12−08 Litho In U.S.A. (mat) (psw) Part No. W10242323 Rev.A...

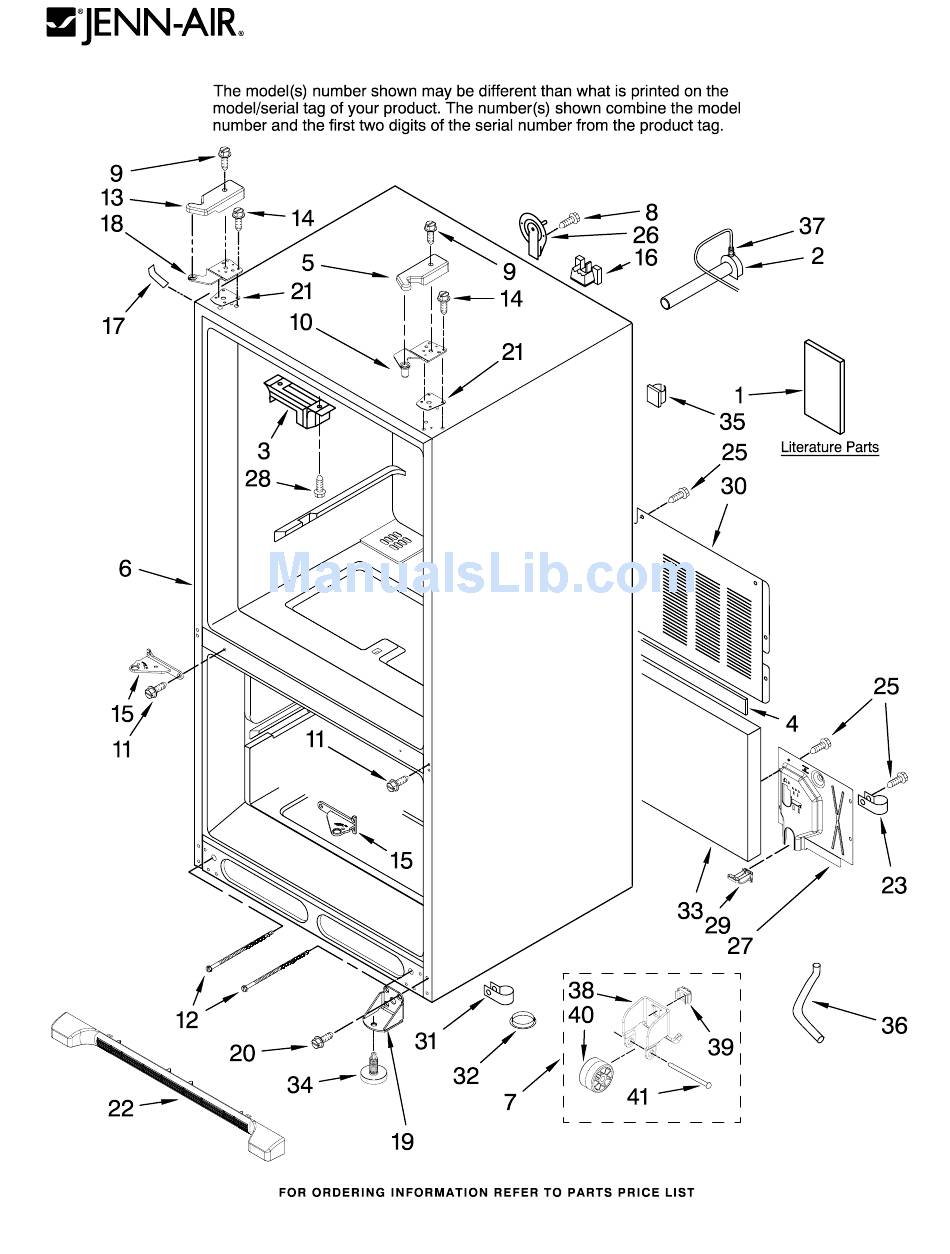

  • Page 2: Cabinet Parts

    CABINET PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 67006611 Bolt, Adjusting Grille, Toe Literature Parts (Front) 67006375 Black 67006616 Tech Sheet Cover, Left Hinge 23 M0108105 Clamp, Tube W10137647 Owners Manual 8208248 Black 67006425 Screw (10) W10123815 Energy Guide...
  • Page 3: Freezer Liner Parts

    FREEZER LINER PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) W10242323...
  • Page 4 FREEZER LINER PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part DESCRIPTION Liner (Not A Seviceable Part) 67001291 Gasket, Foam 67005874 Guide, Fill Tube 67003905 Cover, Light 67003636 Motor, Evaporator Y12570701 Socket, Light 12002355 Thermistor 67003924 Cover, Thermistor A0282812 Bulb, Light 67001035 Housing, Light 67005873 Cover, Evaporator 67006425 Screw (4)
  • Page 5: Refrigerator Liner Parts

    REFRIGERATOR LINER PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) W10242323...
  • Page 6 REFRIGERATOR LINER PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part DESCRIPTION Liner (Not A Serviceable Part) 67004078 Module, Light 67005445 Keyboard 67005444 Module, Control 67005397 Board, Control C3680310 Switch, Light (2) 67003897 Cover, Light 67003901 Housing, Light A0282812 Bulb, Light (2) Y12570701 Socket, Light (2) 67003900 Insert, Damper Cover...
  • Page 7: Refrigerator Door Parts

    REFRIGERATOR DOOR PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) W10242323...
  • Page 8 REFRIGERATOR DOOR PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part DESCRIPTION Door, Left 13024033SQ Stainless Door, Right 13024031SQ Stainless 67003637 Door, Dairy 67001279 Tray, Dairy 67004748 Bin, Shelf (3) 67006786 Screw 7 W10133608 Screw, Mount Gasket, Door (2) 12723206B Black 67006109 Mount, Handle 67002731 Bushing, Door (Bottom Right)
  • Page 9: Unit Parts

    UNIT PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) W10242323...
  • Page 10 UNIT PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 67006433 Screw 67001084 Right Side 2 W10162928 Blade, Fan Following Parts Not Illustrated 67001083 Left Side 67005889 Basepan and Optional Parts Not Included 67004432 Motor, Fan 67006425 Screw (2) 10428101 Clip, Heater...
  • Page 11: Shelf Parts

    SHELF PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) W10242323...
  • Page 12 SHELF PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part DESCRIPTION 67002761 Glass, Pantry 67002759 Divider, Pantry Drawer 67006608 Screw 67006010 Extr, Glass Support (2) 67002330 Brace, Pantry (2) 67001719 Track, Pantry 67004127 Divider, Upper Basket 67002329 Gasket, Pantry 67005625 Housing, Control 12654609 Shelf, Glide (4) 67003793 Slide, Temperature 67006415 Screw (4)
  • Page 13: Freezer Door Parts

    FREEZER DOOR PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part DESCRIPTION Door, Freezer 13092213SQ Stainless Handle, Door 12850909 (JFD2589KES12) 12859110 (JFD2589KEP12) Gasket, Door W10131754 Black 67006109 Mount, Handle 5 W10133608 Screw, Mount Plug, Button (2) 67004838 Black W10242323...
  • Page 14: Icemaker Parts

    ICEMAKER PARTS For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 1 W10122527 Mold & Heater 67006662 Screw 627985 Thermostat Assembly (Also 67004710 Cover (Also Order 542369 Order 542638 626678 Module Assembly Cement) 489276 Screw (3) Grease) 489464 Screw (3) 628379 Clip...
  • Page 15 OPTIONAL PARTS (NOT INCLUDED) For Models: JFD2589KES12, JFD2589KEP12 (Stainless) (Stainless) Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION Miscellaneous TORX SCREW WRENCH Parts Not Illustrated and Optional Parts (Not Included) 1117510 Torx Key 212643 Sealer, Gum (4 Feet) PAINT, TOUCH−UP (1/2oz.) 479502 Tape, Vinyl (3/4 x 108") 876370 Kit, Insulation...
