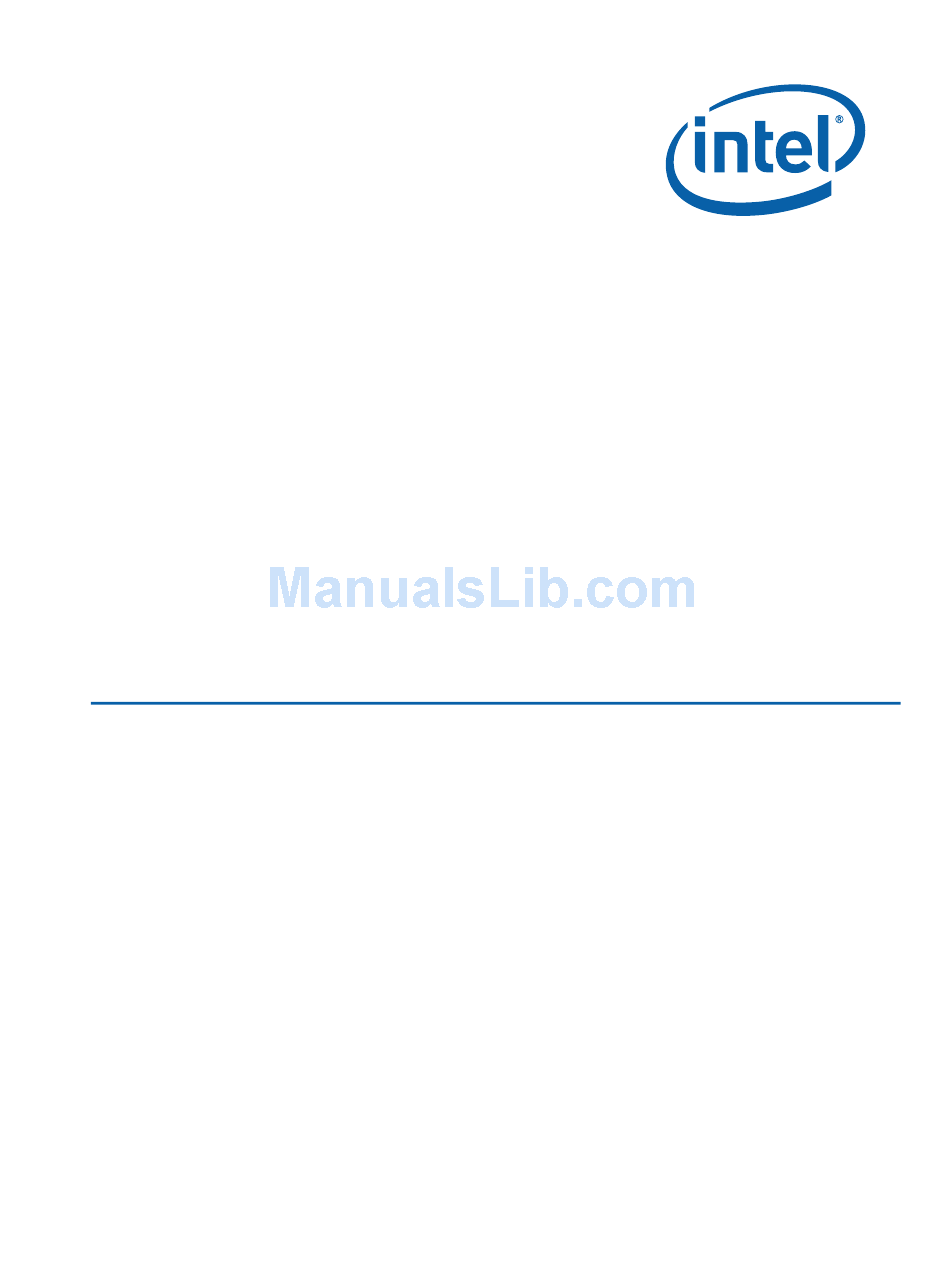

- Page 1 英特尔® 台式机主板 DG41AN 产品指南...
- Page 2 修订记录 修订版 修订记录 日期 ® 台式机主板 DG41AN 产品指南》第一版 2010 年 5 月 -001 《英特尔 免责声明 ® 本文档提供有关英特尔 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授 予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔 对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或 其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及 产品描述作出修改，恕不另行通知。 ® 台式机主板 DG41AN 可能包含某些设计缺陷或错误，一经发现将收入勘误表，并因此可能导致产品与已出版的规格 英特尔 有所差异。如客户索取，可提供最新的勘误表。 在订购产品之前，请您与当地的英特尔销售处或分销商联系，以获取最新的规格说明。 本文档中提及的含有订购号的文档以及其它英特尔文献可通过访问英特尔公司的万维网站点获得，网址是： http://www.intel.com/，或致电 1-800-548-4725 查询。 英特尔和英特尔徽标是英特尔公司或其子公司在美国及其它国家／地区的注册商标。 * 其它名称和品牌分别为其相应所有者的财产。 版权所有 © 2010 年，英特尔公司。保留所有权利。...
- Page 3 前言 ® 台式机主板 DG41AN 的板面布局、组件安装、BIOS 更新和 本《产品指南》为您提供有关英特尔 规范要求等信息。 适用读者 本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。 仅用于设计计划内的应用领域 所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、 学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或 应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能 不受支持。 文档结构 本《产品指南》包括以下各章内容： 台式机主板功能：概述产品的功能与特性 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导 更新 BIOS：提供有关更新 BIOS 的指导 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明 符合标准与规范：提供有关安全标准和 EMC 规章及产品认证等信息...
- Page 4 英特尔台式机主板 DG41AN 产品指南 体例 本文档采用如下体例： 注意 注意提醒用户如何防止损坏硬件或丢失数据。 注释 注释提示用户对重要信息引起重视。 术语 下表列出了本产品指南中常用的一些术语及其说明。 术语 说明 千兆字节（1,073,741,824 字节） 千兆位（1,073,741,824 位） 千兆赫（十亿赫兹） 千字节（1024 字节） 兆字节（1,048,576 字节） 兆位（1,048,576 位） 兆赫（百万赫兹）...
-
Page 5: Table Of Contents
目录 1 台式机主板功能 台式机主板组件 ....................11 处理器.......................12 主内存.......................13 ® G41 Express 芯片组..................14 英特尔 图形支持.....................14 ® GMA X4500 图形控制器...............15 英特尔 DVI 支持.....................15 音频子系统 ......................16 旧式输入／输出 (I/O) 控制器...................16 LAN 子系统 ......................17 USB 2.0 支持 .....................18 串行 ATA ......................18 扩展功能 ......................18 BIOS ........................18 串行 ATA 自动配置..................18 PCI* 自动配置... - Page 6 英特尔台式机主板 DG41AN 产品指南 拆卸处理器....................33 安装和拆卸内存 ....................34 安装 DIMM ....................35 拆卸 DIMM ....................36 连接 SATA 驱动器 ....................37 连接标准 SATA 驱动器 ...................37 连接 Slimline SATA 驱动器................38 连接到内置接头连接器和连接器.................39 前面板音频接头连接器 ..................40 机箱开启接头连接器 ..................40 串行端口接头连接器 ..................41 USB 2.0 接头连接器..................41 备用前面板电源 LED 指示灯接头连接器 ...............42 前面板接头连接器..................42 连接到背面板音频连接器 ..................43 连接机箱风扇和电源系统电缆...
- Page 7 18. 内置接头连接器和连接器 ...................39 19. 背面板音频连接器....................43 20. 机箱风扇接头连接器位置 ...................44 21. 连接电源系统电缆....................45 22. BIOS 配置跳线块位置 ..................46 23. 拆卸电池.......................52 24. 英特尔台式机主板 DG41AN 中国 RoHS 物质主动声明表 ..........64 表 1. 功能摘要 ....................... 9 2. 英特尔台式机主板 DG41AN 组件.................12 3. 处理器和内存速度....................14 4. 音频插孔任务重新分配支持.................16 5. LAN 连接器 LED 指示灯 ...................17 6.
- Page 8 英特尔台式机主板 DG41AN 产品指南 viii...
-
Page 9: 台式机主板功能
1 台式机主板功能 ® 台式机主板 DG41AN 的主要功能和特性。表 1 对本台式机主板的各主要 本章简要描述英特尔 功能进行了总结。 表 1. 功能摘要 Mini-ITX 规格（170.18 毫米［6.70 英寸］x 170.18 毫米［6.70 英寸］） 形状参数 ® 支持采用 LGA775 引脚规格封装的英特尔 处理器（65 瓦 TDP） 处理器 • 两个 240 针、DDR3 SDRAM 双列直插式内存模块 (DIMM) 插槽 主内存 • 1333（要求超频时钟周期）/1066/800 MHz 单通道或双通道 DDR3 SDRAM 接口... - Page 10 英特尔台式机主板 DG41AN 产品指南 表 1. 功能摘要（续） ® BIOS • 用于可扩展固件接口的 Intel Platform Innovation Framework ® （英特尔 平台创新架构） • 8 Mb 对称闪存设备 • 支持 SMBIOS ® ® • Intel Rapid BIOS Boot（英特尔 快速 BIOS 启动） ® ® • Intel Express BIOS Update（英特尔...
-
Page 11: 台式机主板组件
台式机主板功能 台式机主板组件 图 1 显示了英特尔台式机主板 DG41AN 主要组件的大致位置。 图 1. 英特尔台式机主板 DG41AN 组件... -
Page 12: 处理器
DDR3 通道 A DIMM 0 插槽 串行 ATA 连接器（三个） PCI 总线连接器 前面板音频接头连接器 机箱开启接头连接器 串行端口接头连接器 处理器 注意 若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上， 则可能对台式机主板造成损害或导致系统功能异常。 按设计，英特尔台式机主板 DG41AN 支持采用 LGA775 引脚规格封装的具备 65 瓦 TDP 的英特尔处理器。台式机主板上不包括处理器，须单独购买。 欲获取兼容处理器的列表，请访问 http://processormatch.intel.com 。有关安装处理器的指导， 请参阅第 2 章第 29 页。... -
Page 13: 主内存
台式机主板功能 主内存 注释 ® SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD) 为了完全符合所有适用的英特尔 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此 状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。 台式机主板具备两个 DIMM 插槽，支持如下所列的内存功能与特性： • DDR3 SDRAM DIMM，在 BIOS 设置程序中具备提高电压的选项，以支持性能更高的 DDR3 SDRAM DIMM • 支持： ⎯ 非 ECC DDR3 1333（要求超频时钟周期）/1060/800 MHz 内存 注释：DDR3-1333 内存的默认操作频率为 1066 MHz，通过系统 BIOS 可手动更改超频 时钟周期。... -
Page 14: G41 Express 芯片组
• 带有直接媒体接口 (DMI) 的英特尔 G41 Express 芯片组图形和内存控制器中枢 (GMCH) • 带有 DMI 的英特尔 82801GB I/O 控制器中枢 (ICH7) GMCH 组件提供到处理器、内存、PCI 和 DMI 互连的接口。该组件还提供支持 3D、2D 和显示 功能的集成图形功能。ICH7 是主板 I/O 路径的集中控制器。 图形支持 ® 英特尔 G41 Express 芯片组支持两个独立、互斥的图形选项。要么采用集成的 Intel Graphics ® ® Media Accelerator X4500（英特尔 图形媒体加速器 X4500，英特尔... -
Page 15: 英特尔 ® Gma X4500 图形控制器
台式机主板功能 ® GMA X4500 图形控制器 英特尔 英特尔 GMA X4500 图形控制器具备以下功能与特性： • 高级图形性能，包括： ⎯ 符合 DirectX10.0* 和 OpenGL* 2.0 规格 ⎯ 着色器模型 4.0 支持 • 增强视频播放支持，包括： ⎯ 每秒 30 帧的软件 DVD 全屏刷新速率 ⎯ Dynamic Video Memory Technology（动态视频内存技术，DVMT）5.0 • 高级显示支持，包括： ⎯ 高保真数字内容保护 (HDCP) 版本 1.1 支持 ⎯... -
Page 16: 音频子系统
英特尔台式机主板 DG41AN 产品指南 音频子系统 板载音频子系统包括以下组件： ® • 英特尔 ICH7 • Realtek ALC888VC 音频编码解码器 • 背面板音频连接器（参见图 19） • 前面板音频接头连接器，支持英特尔高保真音频和 AC’97 音频（参见图 18 中的 A） 音频子系统支持下列功能与特性： • 95 dB（分贝）的信噪比 (S/N) • 从背面板连接器的独立 5.1 音频播放和从英特尔高保真音频前面板接头连接器的立体声播放 表 4 列出了前面板和背面板音频插孔支持的功能。 表 4. 音频插孔任务重新分配支持 音频线路输出／ 音频线路... -
Page 17: Lan 子系统
台式机主板功能 LAN 子系统 LAN 子系统包括： • 英特尔 ICH7 • Realtek 8111E 千兆位以太网控制器，操作速率可达每秒 10/100/1000 Mb • 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器 该子系统具有以下功能与特性： • CSMA/CD 协议引擎 • ICH7 与 LAN 控制器间的 LAN 连接接口 • PCI 总线电源管理 位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示 灯指示... -
Page 18: Usb 2.0 支持
英特尔台式机主板 DG41AN 产品指南 USB 2.0 支持 本台式机主板通过 ICH7 最多可支持八个 USB 2.0 端口（四个端口连接至背面板，而其余四个端口 则连接至两个内置接头连接器）。USB 2.0 端口向后兼容 USB 1.1 设备。连接的 USB 1.1 设备 将以 USB 1.1 速率正常工作。 获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。在 BIOS 中禁用高速 USB 将致使所有 USB 2.0 端口回到 USB 1.1 的操作状态。对于不支持 USB 2.0 的操作系统，... -
Page 19: 安全口令
管理员口令，普通用户在提示输入 Setup（设置）程序口令时按 <Enter> 键，可有限制地 访问 Setup（设置）程序。 • 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup （设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是用户 口令。 • 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置 了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过 输入任何一个口令来启动计算机。 有关复位口令的指导，请参阅第 47 页“清除口令”。 硬件管理功能 英特尔台式机主板 DG41AN 的硬件管理功能使主板兼容 Wired for Management (WfM) 规格。 本主板具备多种硬件管理功能，具体包括： • 风扇转速监测与控制以及温度和电压监控 • 机箱开启检测 硬件监控和风扇转速控制 本主板的硬件监控和风扇转速控制功能与特性包括： • 电源系统电压监控功能，以检测高于和低于可接受值的电平。 • 智能风扇控制（由旧式 I/O 控制器提供），可提供噪音优化的温度管理。风扇转速控制器和... -
Page 20: 电源管理功能
英特尔台式机主板 DG41AN 产品指南 电源管理功能 电源管理可以在几个级别上实现，包括： • 高级配置与电源接口 (ACPI) 软件支持 • 硬件支持： ⎯ 电源连接器 ⎯ 风扇接头连接器 ⎯ 局域网 (LAN) 唤醒功能 ⎯ 瞬时可用计算机技术（挂起到 RAM） ⎯ +5 V 备用电源 LED 指示灯 ⎯ USB 唤醒 ⎯ 电源管理事件信号 (PME#) 唤醒支持 ⎯ PS/2 设备唤醒 ⎯ 串行端口唤醒... -
Page 21: 风扇接头连接器
台式机主板功能 风扇接头连接器 风扇的功能／操作如下： • 计算机处于 ACPI S0 状态时风扇打开。 • 计算机处于 ACPI S3、S4 或 S5 状态时风扇关闭。 • 处理器风扇接头连接器连接至风扇转速计输入端。机箱风扇接头连接器具备到硬件监控和风扇 控制设备的独立转速计输入。 • 所有风扇接头连接器均支持封闭环路风扇控制，可根据温度条件调整风扇转速。 • 所有风扇接头连接器都具有 +12 V 直流连接。 本台式机主板具备 4 针处理器风扇接头连接器和 3 针机箱风扇接头连接器。 局域网 (LAN) 唤醒功能 注意 要启用局域网 (LAN) 唤醒功能，电源系统的 5 V 备用线路必须能够输送充足的 +5 V 备用电流。 如果在使用此功能时不能提供充足的备用电流，可能会损坏电源系统。... - Page 22 英特尔台式机主板 DG41AN 产品指南 +5 V 备用电源 LED 指示灯 注意 如果交流电源已关闭而备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，先断开 电源电缆。否则可能会损坏主板和任何相连的设备。 当主板上仍存在备用电源时，即使计算机看起来好像处于关闭状态，台式机主板的备用电源指示灯 （如图 3 所示）将依然亮起。换言之，当该 LED 指示灯亮起时，备用电源在内存模块插槽和 PCI 总线连接器处依然存在。 图 3. 备用电源指示灯位置...
-
Page 23: Usb 唤醒
台式机主板功能 USB 唤醒 注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备。 USB 总线活动可将计算机从 ACPI S1 或 S3 状态唤醒。 PME# 信号唤醒 当核实在 PCI 总线上有 PME# 信号时，计算机将从 ACPI S1、S3、S4 或 S5（仅限 LAN）状态 唤醒。 PS/2 设备唤醒 PS/2 设备活动可将计算机从 ACPI S1 或 S3 状态唤醒。 串行设备唤醒 串行端口活动可将计算机从... - Page 24 英特尔台式机主板 DG41AN 产品指南...
-
Page 25: 安装和更换台式机主板组件
2 安装和更换台式机主板组件 本章将告诉您如何： • 安装 I/O 防护板 • 安装和拆卸台式机主板 • 安装和拆卸处理器 • 安装和拆卸内存 • 连接 SATA 设备 • 连接到内置接头连接器和连接器 • 连接到音频系统 • 连接机箱风扇和电源系统电缆 • 设置 BIOS 配置跳线 • 清除口令 • 更换电池 开始之前 注意 本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电子设备 所需的安全惯例和规章要求。 在执行本章所述的任何步骤之前，必须先断开计算机的所有电源、通信连接、网络或调制解调器。 如果在打开计算机机箱或执行任何步骤之前，没有断开电源、通信连接、网络或调制解调器， 则可能导致人身伤害或损坏设备。即使前面板的电源按钮关闭后，台式机主板上的某些电路仍 可能继续带电。 开始之前，请遵守以下准则： •... -
Page 26: 安装注意事项
英特尔台式机主板 DG41AN 产品指南 安装注意事项 当您安装并测试英特尔台式机主板时，请遵守安装说明中的所有警告和注意事项。 为避免造成人身伤害，请注意： • 连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如处理器、稳压器和散热器等） • 可能引起短路的线缆破损 一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意事项。 防止电源系统过载 不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块的电流负载 总和小于每个电源系统输出电路的输出电流额定值。 遵守安全与规范要求 仔细阅读并遵守本部分所列的以及随机箱和相关模块提供的各项说明。如果您违反了以下指导以及由 机箱和模块供应商提供的指导，必将增大危险性及违反地方法规及规章的可能性。如果机箱说明与以 下说明或相关模块的说明不一致，请与供应商的技术支持部门联系，以决定采用何种方法才能保证您 的计算机符合安全和规章要求。 相关链接 有关符合规范及标准的详情，请参阅第 59 页附录 B。... -
Page 27: 安装 I/O 防护板
安装和更换台式机主板组件 安装 I/O 防护板 随本台式机主板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的传播， 保护内置组件不受灰尘和异物侵害，并可使机箱内的气流保持畅通。 在向机箱中安装本台式机主板之前，应先安装 I/O 防护板。如图 4 所示，将防护板放入机箱内。 将防护板按入到位，使其紧密牢固地就位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取 尺寸合适的防护板。 图 4. 安装 I/O 防护板... -
Page 28: 安装和拆卸台式机主板
英特尔台式机主板 DG41AN 产品指南 安装和拆卸台式机主板 注意 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机电源。 如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或损坏设备。 有关安装和拆卸本台式机主板的说明，请参阅机箱手册。 图 5 显示了英特尔台式机主板 DG41AN 安装螺丝孔的位置。 图 5. 英特尔台式机主板 DG41AN 安装螺丝孔位置... -
Page 29: 安装和拆卸处理器
安装和更换台式机主板组件 安装和拆卸处理器 以下向您介绍如何将处理器安装到台式机主板上。 安装处理器 注意 在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED 指示灯不应亮起（参见第 22 页图 3）。否则，可能会损坏处理器和台式机主板。 要安装处理器，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 按下插槽拉杆并使其离开插槽，打开插槽拉杆（图 6 中的 A 和 B）。 图 6. 抬起插槽拉杆... - Page 30 英特尔台式机主板 DG41AN 产品指南 3. 抬起压板（图 7 中的 A）。切勿触碰插槽触点（图 7 中的 B）。 图 7. 抬起压板 4. 从压板上取下插槽的塑料保护罩（图 8）。请勿将插槽保护罩丢弃。每当从插槽中拆除 处理器后，总要把插槽保护罩重新盖好。 图 8. 拆卸插槽保护罩...
- Page 31 安装和更换台式机主板组件 5. 从处理器保护罩中取出处理器。只可握持处理器的边缘部位，小心不要触碰处理器的底部 （图 9）。请勿将处理器保护罩丢弃。每当从插槽中拆除处理器后，总要把处理器保护罩 重新盖好。 图 9. 从处理器保护罩中取出处理器 6. 用拇指和食指握住处理器，握持方位如图 10 所示。确保手指对准插槽上的切口 （图 10 中的 A）。使凹口（图 10 中的 B）与插槽（图 10 中的 C）对齐。 垂直向下降低处理器，切勿使处理器在插槽上倾斜或滑动。 图 10. 安装处理器...
- Page 32 英特尔台式机主板 DG41AN 产品指南 7. 向下按压压板（图 11 中的 A），使其闭合，然后扳回并扣紧插槽拉杆（图 11 中的 B）。 图 11. 闭合压板...
-
Page 33: 安装处理器风扇散热器
安装和更换台式机主板组件 安装处理器风扇散热器 英特尔台式机主板 DG41AN 带有处理器风扇散热器安装孔。有关将处理器风扇散热器安装到台式 机主板上的说明，请参阅产品包装盒中附送的处理器手册。 连接处理器风扇散热器电缆 将处理器风扇散热器电缆连接到 4 针处理器风扇接头连接器上（参见图 12）。建议采用带有 4 针连接器的风扇（如图 12 中的 A 所示）；也可使用带有 3 针连接器的风扇（图 12 中的 B）。 然而，由于带有 3 针连接器的风扇不能使用板上风扇控制，所以风扇将始终以全速运转。 图 12. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上 拆卸处理器 有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册。... -
Page 34: 安装和拆卸内存
英特尔台式机主板 DG41AN 产品指南 安装和拆卸内存 注释 为了完全符合所有适用的英特尔 SDRAM 内存规范，应在本台式机主板上安装支持串行设备检测 (SPD) 数据结构的 DIMM 内存模块。 本台式机主板具备两个 240 针 DDR3 DIMM 插槽，分别提供通道 A 和通道 B。要获得最优的 双通道性能，请安装速度和容量均相互匹配的一对 DIMM（参见图 13）。 图 13. 双通道内存配置示例 注释 如采用任何其它方式配置内存，均会导致单通道内存操作。... -
Page 35: 安装 Dimm
安装和更换台式机主板组件 安装 DIMM 为确保使用正确的 DIMM，请将 DIMM 插入图 14 所示的 DDR3 DIMM 插槽内。所有的小凹口 应与 DDR3 DIMM 插槽上的凹口对齐。 图 14. 使用 DDR3 DIMM 要安装 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插槽（参见图 15）。... -
Page 36: 拆卸 Dimm
英特尔台式机主板 DG41AN 产品指南 图 15. 安装 DIMM 4. 确保 DIMM 插槽两端的卡固销子向外推移到张开状态。 5. 用手握住 DIMM 的边缘，将其从防静电袋中取出。 6. 将 DIMM 放置在插槽上。将 DIMM 底部边缘的小凹口与插槽上的卡固销子对齐 （参见图 15 中的插入图示）。 7. 将 DIMM 的底边插入插槽。 8. 插入 DIMM 期间，按住 DIMM 的顶边向下推压，直到卡固销子将其卡固到位。 确保销子已牢牢夹紧。 9. 重新盖好计算机箱盖，然后重新连接好交流电源电缆。 拆卸 DIMM 要拆卸 DIMM 内存模块，请按以下步骤操作：... -
Page 37: 连接 Sata 驱动器
安装和更换台式机主板组件 连接 SATA 驱动器 随本台式机主板提供了两种类型的 SATA 电缆： • 标准 SATA 数据电缆 • SATA 到 Slimline SATA 适配器电缆（带电源），允许您向主板连接 Slimline SATA 驱动器。 连接标准 SATA 驱动器 您可使用随供的标准 SATA 数据电缆将标准 SATA 驱动器连接到台式机主板上。 要使电缆正常工作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将 SATA 数据电缆的一端连接到主板上的 SATA 连接器上（图 16 中的 A），而将电缆的 另一端连接到... -
Page 38: 连接 Slimline Sata 驱动器
英特尔台式机主板 DG41AN 产品指南 连接 Slimline SATA 驱动器 您可使用 SATA 到 Slimline SATA 适配器电缆将 Slimline SATA 驱动器连接到台式机主板上的 标准 SATA 数据连接器上。此适配器将 Slimline SATA 连接器拆分为标准 SATA 数据电缆和电源 连接器两部分，后者插接到引自 ATX12V 电源系统的 4 针 5 V Molex* 电源连接器上。 要使适配器电缆正常工作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将适配器电缆的标准 SATA 数据连接器（图 17 中的 A）连接到台式机主板上的一个 SATA 数据连接器上，并将适配器电缆的... -
Page 39: 连接到内置接头连接器和连接器
安装和更换台式机主板组件 连接到内置接头连接器和连接器 在将电缆连接到内置接头连接器和连接器上之前，请首先阅读并遵守第 25 页“开始之前”中的 注意事项。图 18 显示了英特尔台式机主板 DG41AN 各内置接头连接器和连接器的位置。 图 18. 内置接头连接器和连接器... -
Page 40: 前面板音频接头连接器
英特尔台式机主板 DG41AN 产品指南 前面板音频接头连接器 图 18 中的 A（第 39 页）所示的前面板音频接头连接器支持英特尔高保真音频和 AC’97 音频。 表 6 列出了英特尔高保真音频的引脚分配和信号名称，表 7 则列出了 AC’97 音频的引脚分配和 信号名称。 表 6. 前面板英特尔高保真音频信号名称 引脚 信号名称 引脚 信号名称 PORT 1L (Microphone)（话筒） GND（接地） PORT 1R (Microphone)（话筒） PRESENCE# PORT 2R (Headphone)（耳机） SENSE1_RETURN SENSE_SEND KEY（无引脚）... -
Page 41: 串行端口接头连接器
安装和更换台式机主板组件 串行端口接头连接器 图 18 中的 C（第 39 页）显示了串行端口接头连接器的位置。表 9 列出了该串行端口接头连接器 的引脚分配。 表 9. 串行端口接头连接器信号名称 引脚 信号名称 引脚 信号名称 RXD# TXD# Ground（接地） No Connection（未连接） USB 2.0 接头连接器 在连接到 USB 2.0 接头连接器上之前，请首先阅读并遵守第 25 页“开始之前”中的注意事项。 图 18 中的 D（第 39 页）显示了 USB 2.0 接头连接器的位置。表 10 列出了每一个 USB 2.0 接头连接器的引脚分配。每个... -
Page 42: 备用前面板电源 Led 指示灯接头连接器
英特尔台式机主板 DG41AN 产品指南 备用前面板电源 LED 指示灯接头连接器 图 18 中的 E（第 39 页）显示了备用前面板电源 LED 指示灯接头连接器的位置。该接头连接器的 引脚 1 和 3 复制了前面板接头连接器引脚 2 和 4 的信号。如果机箱有三针电源 LED 指示灯电缆， 请将该电缆连接到此接头连接器上。 表 11 列出了备用前面板电源 LED 指示灯接头连接器的引脚分配。 表 11. 备用前面板电源 LED 指示灯接头连接器信号名称 引脚 说明 输入／输出 前面板绿色 LED 指示灯... -
Page 43: 连接到背面板音频连接器
安装和更换台式机主板组件 连接到背面板音频连接器 完成音频驱动程序的安装后，便可启用多声道音频功能。图 19 显示了背面板音频连接器。下图显示 了默认的连接器分配。有关音频连接器任务重新分配的信息，请参阅第 16 页表 4。 项目 说明 音频线路输入 音频线路输出 话筒输入 图 19. 背面板音频连接器 注释 背面板音频线路输出连接器仅设计为耳机或扩音扬声器提供电源。如果将无源（无扩音）扬声器连接 到此输出口上，可能会引起音质不佳。... -
Page 44: 连接机箱风扇和电源系统电缆
英特尔台式机主板 DG41AN 产品指南 连接机箱风扇和电源系统电缆 连接机箱风扇电缆 将机箱风扇电缆连接到台式机主板上的 3 针机箱风扇接头连接器上。图 20 显示了机箱风扇接头 连接器的位置。 图 20. 机箱风扇接头连接器位置... -
Page 45: 连接电源系统电缆
安装和更换台式机主板组件 连接电源系统电缆 注意 若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上，则可能 对台式机主板造成损害或导致系统功能异常。 位于台式机主板上的 2 x 12 针主电源连接器向后兼容采用 2 x 10 连接器的 ATX12V 电源系统。 图 21 显示了台式机主板电源连接器的位置。 图 21. 连接电源系统电缆 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将主电源系统电缆连接到 2 x 12 针连接器上。 3. 将 12 V 处理器内核电压电源系统电缆连接到 2 x 2 针连接器上。... -
Page 46: 设置 Bios 配置跳线
英特尔台式机主板 DG41AN 产品指南 设置 BIOS 配置跳线 注释 拆除跳线之前，必须先关闭计算机电源，并从计算机上拔下电源电缆。若在计算机处于通电状态下 拆除跳线，可能会导致计算机运行不稳定。 图 22 显示了本台式机主板上 BIOS 配置跳线块的位置。 图 22. BIOS 配置跳线块位置 此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对主板的所有配置进行设置。 表 13 列出了 BIOS Setup（设置）程序各种模式下的跳线设置。... -
Page 47: 清除口令
安装和更换台式机主板组件 表 13. BIOS Setup（设置）程序各种模式下的跳线设置 跳线设置 模式 说明 BIOS 使用当前配置信息和口令来启动系统。 正常（默认）(1-2) 配置 (2-3) 开机自检 (POST) 运行后，BIOS 显示 Maintenance （维护）菜单。通过此菜单可清除口令。 BIOS 恢复 BIOS 更新失败情况下的数据。 恢复（无插接） 清除口令 以下步骤假定台式机主板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。将计算机的电源电缆与交流电源 （墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 在台式机主板上找到配置跳线块（参见图 22）。 5. 如下图所示，让跳线接通 2-3 号针。 6. -
Page 48: 更换电池
英特尔台式机主板 DG41AN 产品指南 12. 要恢复正常操作，请按下图所示，让跳线接通 1-2 号针即可。 13. 重新盖好箱盖，连接好计算机电源电缆并启动计算机。 更换电池 实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。在不将计算机插接到墙壁电源插座 上的情况下，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长 电池的工作寿命。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。 当电压低于某一特定值时，CMOS RAM 中存储的 BIOS Setup（设置）程序的设置值（如日期 和时间等）可能会不准确。更换电池时，应使用同类型的新电池。第 52 页图 23 显示了该电池的 位置。 注意 如果电池更换不当，将有发生爆炸的危险。应尽可能将旧电池回收处理。请务必按当地的环保规章 要求处理废旧电池。... - Page 49 安装和更换台式机主板组件 VARO Räjähdysvaara, jos pariston tyyppi on väärä. Paristot on kierrätettävä, jos se on mahdollista. Käytetyt paristot on hävitettävä paikallisten ympäristömääräysten mukaisesti. VORSICHT Bei falschem Einsetzen einer neuen Batterie besteht Explosionsgefahr. Die Batterie darf nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Batterietyp ersetzt werden.
- Page 50 英特尔台式机主板 DG41AN 产品指南 Προσοχή Υπάρχει κίνδυνος για έκρηξη σε περίπτωση που η µπαταρία αντικατασταθεί από µία λανθασµένου τύπου. Οι µπαταρίες θα πρέπει να ανακυκλώνονται όταν κάτι τέτοιο είναι δυνατό. Η απόρριψη των χρησιµοποιηµένων µπαταριών πρέπει να γίνεται σύµφωνα µε τους κατά τόπο περιβαλλοντικούς κανονισµούς.
- Page 51 安装和更换台式机主板组件 POZOR Zamenjava baterije z baterijo drugačnega tipa lahko povzroči eksplozijo. Če je mogoče, baterije reciklirajte. Rabljene baterije zavrzite v skladu z lokalnimi okoljevarstvenimi predpisi. UYARI Yanlış türde pil takıldığında patlama riski vardır. Piller mümkün olduğunda geri dönüştürülmelidir. Kullanılmış piller, yerel çevre yasalarına uygun olarak atılmalıdır. OСТОРОГА...
- Page 52 英特尔台式机主板 DG41AN 产品指南 要更换电池，请按以下步骤操作： 1. 请遵守“开始之前”中的注意事项（参阅第 25 页）。 2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源（墙壁电源插座或 电源适配器）断开。 3. 拆下计算机箱盖。 4. 找到台式机主板上的电池（参见图 23）。 5. 轻轻地从电池座上抬起电池保持夹，如图 23 所示。电池将从电池座中“弹出”，然后 您可取出电池。注意电池上 “+” 极和 “-” 极的方向。将新电池装入电池座，确保按正确的 “+” 极和 “-” 极方向放置电池。 6. 重新盖好计算机箱盖。 图 23. 拆卸电池...
-
Page 53: 更新 Bios
BIOS。 ® ® 使用 Intel Express BIOS Update（英特尔 快速 BIOS 更新）实用程序更新 BIOS 使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序可在 Microsoft Windows ® 环境下更新系统 BIOS。BIOS 文件包含在自动更新的实用程序中，该实用程序也包含 Intel ® Flash Memory Update Utility（英特尔 快闪内存更新实用程序）功能，使用非常简便，且配有 基于 Windows 的安装向导。 要使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序来更新 BIOS，请按... -
Page 54: 使用 Iso Image Bios（Iso 映像 Bios）更新文件或 Iflash Memory Update Utility （Iflash 内存更新实用程序）更新 Bios
新的 BIOS 文件 ® ® • Intel Integrator Toolkit Configuration File（英特尔 集成工具包配置文件）（可选） • Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序） 您可从计算机供应商处获得任何一类这样的文件，也可访问英特尔万维网站点 http://www.intel.com/p/en_US/support?iid=hdr+support 并导航到英特尔台式机主板 DG41AN 页面进行下载。 导航至英特尔台式机主板 DG41AN 页面，单击 “Latest BIOS”（最新 BIOS），并选择 ISO Image BIOS Update（ISO 映像 BIOS 更新）或 Iflash BIOS Update（Iflash BIOS 更新） 实用程序文件。... -
Page 55: 使用 Iso Image Bios Update（Iso 映像 Bios 更新）文件更新 Bios
3. 将在要予以更新的计算机的光驱中所创建的光盘插入并重新启动系统。 4. 当 "Press ENTER to continue booting from CD-ROM"（按 ENTER 键继续从光盘启动） 提示在屏幕上出现时，请按 Enter 键。如果在 15 秒内未按任何键，那么系统将从硬盘驱动器 启动。 5. 当 "Welcome to the Intel Desktop Board BIOS Upgrade CD-ROM"（欢迎使用英特尔 台式机主板 BIOS 更新光盘）页面出现时，请按任意键确认 BIOS 更新操作。 6. 等待 BIOS 更新过程完成。 注意... -
Page 56: 使用 Iflash Memory（Iflash 内存）更新实用程序更新 Bios
英特尔台式机主板 DG41AN 产品指南 使用 Iflash Memory（Iflash 内存）更新实用程序更新 BIOS 使用 Iflash Memory（Iflash 内存）更新实用程序可从可启动光盘、可启动 USB 闪驱或其它可 启动 USB 媒体更新系统 BIOS。此实用程序可通过英特尔万维网站点下载，它提供了一种简单方法 以创建可启动光盘，使用它即可自动更新您的 BIOS。Iflash BIOS 更新文件也可在本机上解压到您 的硬盘驱动器上并复制到可启动 USB 闪驱或其它可启动 USB 媒体上。 Iflash Memory（Iflash 内存）更新实用程序允许您： • 更新快闪内存中的 BIOS • 更新 BIOS 的语言部分 注释 在尝试更新 BIOS 之前，请仔细阅读随更新实用程序提供的操作说明。... -
Page 57: A 错误消息和指示信号
A 错误消息和指示信号 英特尔台式机主板 DG41AN 通过以下两种方式报告 POST（开机自检）错误： • 发出笛音码声音信号和前面板电源 LED 指示灯闪烁 • 在显示器上显示错误消息 BIOS 错误代码 POST（开机自检）期间，每当发生可恢复的错误时，BIOS 则致使主板扬声器发出笛音以及前面板 电源 LED 指示灯闪烁，以指示此问题的错误消息（参阅表 14 和表 15）。 表 14. BIOS 笛音码 类型 方式 频率／说明 F2 设置／F10 启动 BIOS 接受键盘输入就绪时发出一声 0.5 秒的 932 Hz 菜单提示 笛音。... -
Page 58: Bios 错误消息
英特尔台式机主板 DG41AN 产品指南 表 15. 前面板电源 LED 指示灯闪烁代码 类型 方式 说明 F2 设置／F10 启动 无 菜单提示 正在进行 BIOS 更新 更新开始时熄灭，然后亮起 0.5 秒，再后熄灭 0.5 秒。这一方式反复进行，直到 BIOS 更新 完成为止。 亮起-熄灭（各 0.5 秒）两次，然后暂停（熄灭） 视频错误 对于要求附加图形卡的处理器 3.0 秒，这一整体方式反复进行（闪烁和暂停）， （未安装附加图形卡） 直到切断系统电源为止。 亮起-熄灭（各 0.5 秒）三次，然后暂停（熄灭） 内存错误... -
Page 59: B 符合标准与规范
欧盟符合标准声明 • 产品生态声明 • 电磁兼容性 (EMC) 规章 • 产品认证 安全标准 英特尔台式机主板 DG41AN 若以正确方式安装于兼容的主机系统中，将符合表 17 所列的所有 安全标准。 表 17. 安全标准 规范 标题 CSA/UL 60950-1 Information Technology Equipment – Safety - Part 1: General Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求） （美国和加拿大）... -
Page 60: 欧盟符合标准声明
英特尔台式机主板 DG41AN 产品指南 欧盟符合标准声明 ® 台式机主板 DG41AN 产品 我们，即英特尔公司，基于独立承担责任的原则在此声明，本英特尔 符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 2004/108/EC（电磁 兼容性规章）、2006/95/EC（低电压规章）和 2002/95/EC（ROHS 规章）的要求。 本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟各国销售。 本产品符合欧盟规章 2004/108/EC、2006/95/EC 和 2002/95/EC 的规定和要求。 This product follows the provisions of the European Directives 2004/108/EC, 2006/95/EC and 2002/95/EC. Čeština Tento výrobek odpovídá požadavkům evropských směrnic 2004/108/EC, 2006/95/EC a 2002/95/EC. -
Page 61: 产品生态声明
产品生态声明 提供以下信息旨在确保本产品在全球范围内符合生态和环保要求及相关法规。 回收处理考虑因素 As part of its commitment to environmental responsibility, Intel has implemented the ® Intel Product Recycling Program to allow retail consumers of Intel’s branded products to return used products to selected locations for proper recycling. - Page 62 Français Dans le cadre de son engagement pour la protection de l'environnement, Intel a mis en œuvre le programme Intel Product Recycling Program (Programme de recyclage des produits Intel) pour permettre aux consommateurs de produits Intel de recycler les produits usés en les retournant à...
- Page 63 符合标准与规范 Portuguese Como parte deste compromisso com o respeito ao ambiente, a Intel implementou o Programa de Reciclagem de Produtos para que os consumidores finais possam enviar produtos Intel usados para locais selecionados, onde esses produtos são reciclados de maneira adequada.
-
Page 64: 中国 Rohs
英特尔台式机主板 DG41AN 产品指南 中国 RoHS 英特尔台式机主板 DG41AN 产品符合中国 RoHS 的各项要求。 另外，中国信息产业部 (MII) 还规定，物质主动声明表 (SDT) 必须列于产品的用户文档中。 图 24 显示了英特尔台式机主板 DG41AN 的 SDT。 图 24. 英特尔台式机主板 DG41AN 中国 RoHS 物质主动声明表... -
Page 65: Emc（电磁兼容性）规章
无线电波法框架法）。（韩国） CNS 13438 Bureau of Standards, Metrology and Inspection（标准计量与检验局）。 （台湾） FCC 合格声明 本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会 产生有害干扰；而且，(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。 若您对本产品的电磁兼容性性能有任何疑问，请联络： Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124 1-800-628-8686 本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制 旨在提供合理的保护措施，以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用... -
Page 66: 加拿大通信部 (Canadian Department Of Communications) 符合标准声明
英特尔台式机主板 DG41AN 产品指南 并可能辐射无线电射频能。如果未按说明安装和使用本设备，可能会对无线电通信造成有害干扰。 然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对无线电通信或电视 接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种 措施消除干扰： • 改变接收天线的方向或位置。 • 增大本设备与接收设备之间的距离。 • 将本设备和接收设备分别连接到归属于不同电路的电源插座中。 • 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。 未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。 本设备经测试，符合家用或商用环境下的 FCC 标准。 加拿大通信部 (Canadian Department of Communications) 符合标准声明 本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰 规则》(Radio Interference Regulations) 中对数字设备的限制性规定。 Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de la classe B prescrites dans le... -
Page 67: 韩国 B 类设备声明
符合标准与规范 韩国 B 类设备声明 韩国 B 类设备声明译文：本设备为家用设备，并且已取得电磁合格登记，因此不仅可用于住宅 小区，而且可用于其他场所。 确保符合电磁兼容性 (EMC) 规范 在装配计算机之前，应确保电源系统和其它模块或外围设备（如适用）均已通过 B 类 EMC（电磁 兼容性）测试，并贴有相应标志。 在阅读主机机箱、电源系统及其它模块的安装指导时，请特别注意以下几点： • 产品认证证书及是否缺少此证书 • 外置 I/O 电缆屏蔽及滤波 • 安装、接地和固定要求 • 可能导致危险的连接器错误插接 如果在装配之前，如果发现电源系统及其它模块或外围设备（如适用）不符合 B 类 EMC（电磁 兼容性）规章的要求，则可能需要在一台新组装的典型计算机上进行 EMC（电磁兼容性）测试。... -
Page 68: 产品认证
英特尔台式机主板 DG41AN 产品指南 产品认证 台式机主板级认证 英特尔台式机主板 DG41AN 上贴有如表 19 所列的符合规范与标准标志。 表 19. 符合标准与规范标志 说明 标志 UL 美国／加拿大共同认可组件标志。包括英特尔台式机主板的相关 UL 文件号：E210882。 B 类设备 FCC 合格声明徽标。 CE 标志。声明符合欧盟 (EU) EMC（电磁兼容性）规章、低电压规章和 RoHS 规章。 澳大利亚通信管理局 (ACA) 和新西兰无线电频谱管理局 (NZ RSM) C 勾号 标志。包括与其相邻的英特尔供应商代码 N-232。 日本 VCCI（民间干扰控制委员会）合格标志。... -
Page 69: 机箱和组件级认证
美国能源部 (US Department of Energy) 一直会同美国环境保护局 (US Environmental Protection Agency) 联合对 ENERGY STAR（能源之星）的要求进行修订。英特尔直接与这 两家政府机构合作，共同确定了新的要求。本台式机主板满足 ENERGY STAR Program for Computers: Version 5.0 Category B（计算机能源之星计划：5.0 版类别 B）的各项要求。 有关 ENERGY STAR（能源之星）要求和建议配置的详情，请访问 http://www.intel.com/go/energystar。 另外，本台式机主板还满足以下各项国际要求： • 韩国 e-Standby 计划 • 欧盟耗能产品 (ErP) Lot 6 规章... - Page 70 英特尔台式机主板 DG41AN 产品指南...
