5. Réinsérer le four à micro-ondes dans la cavité pour le remettre
en place. Les trous de montage des extrémités de tringles et
du rebord de l'espace d'évacuation inférieur s'alignent contre
la partie inférieure avant de l'ouverture d'encastrement/dans
le placard.

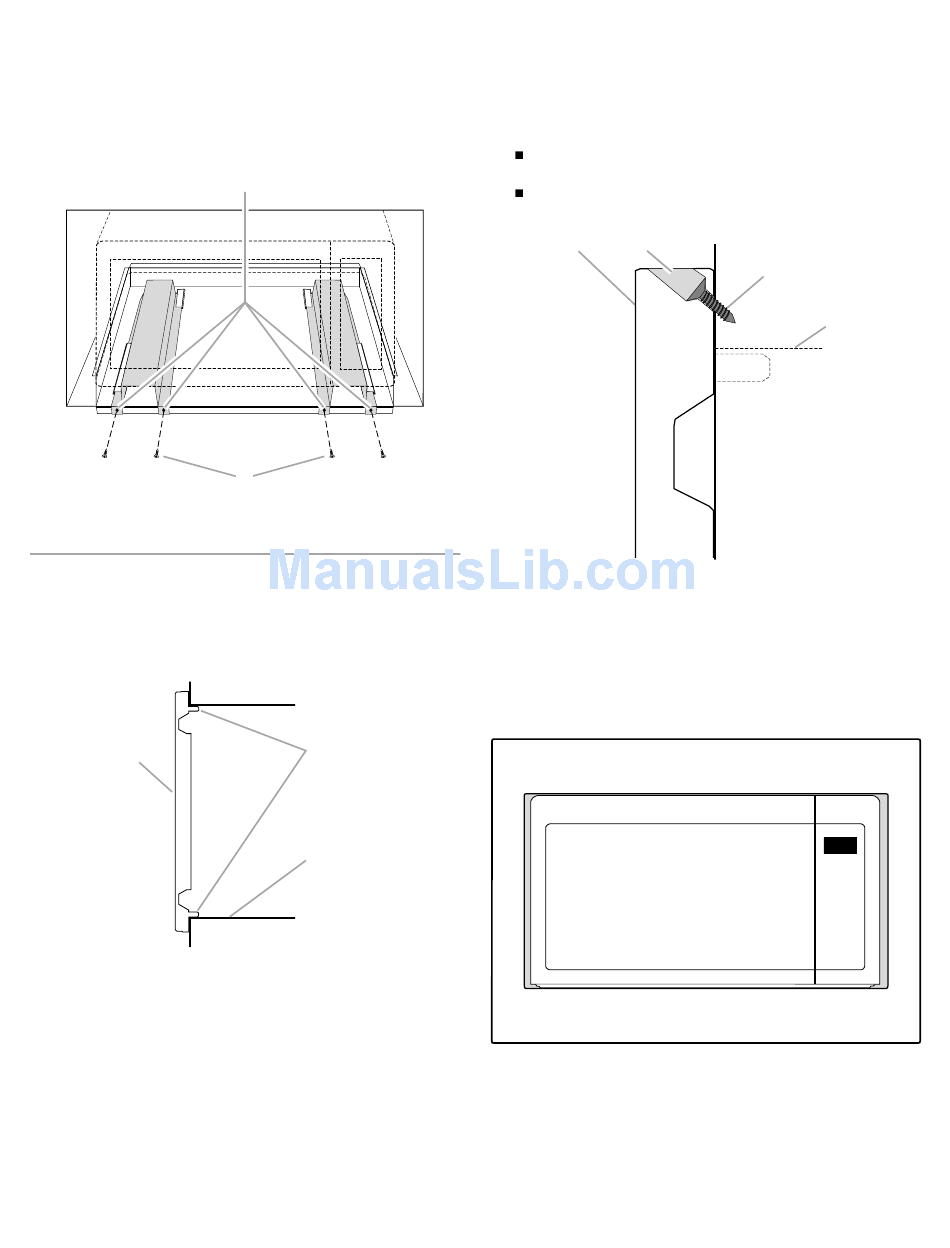

6. Fixer le four à micro-ondes à l'ouverture d'encastrement/dans
le placard en installant quatre vis courtes dans les trous de
montage.
A. Trous de montage
B. Vis courtes (4)
Installation du cadre de la trousse
de garniture
1. Placer le cadre de la trousse de garniture sur l'ouverture, de
sorte que les languettes inférieures reposent sur le plancher
de l'ouverture, tel qu'illustré.
A
A. Avant du cadre de la trousse de garniture
B. Languettes (supérieure et inférieure)
C. Plancher de l'ouverture d'encastrement/dans le placard
A
B
B
C
2. Tout en maintenant le cadre de trousse de garniture en place,
utiliser un foret de 7/64" pour percer quatre avant-trous dans
l'avant de l'ouverture d'encastrement/dans le placard à
travers les rails de guidage des trous de montage, dans les
angles supérieurs et inférieurs du cadre de trousse de
garniture.
REMARQUES :
Les trous sont percés de haut en bas, et de bas en haut à
un degré d'environ 45°.
Pour éviter d'endommager le cadre de la trousse de
garmiture, ne pas trop serrer les vis.
A B
A. Cadre de la trousse
de garniture
B. Rail de guidage du
trou de montage
3. Fixer le cadre de trousse de garniture à l'ouverture
d'encastrement/dans le placard en installant quatre vis à bois
longues (peintes) dans les avant-trous percés à l'étape 2 ci-
dessus.
L'installation est maintenant terminée. Réinstaller tous les articles
qui auraient été retirés de la cavité du four à micro-ondes.
Conserver ces Instructions d'installation pour une éventuelle
réutilisation ultérieure.
C
D
C. Vis à bois longues (4 - peintes)
D. Plafond de l'ouverture
d'encastrement
