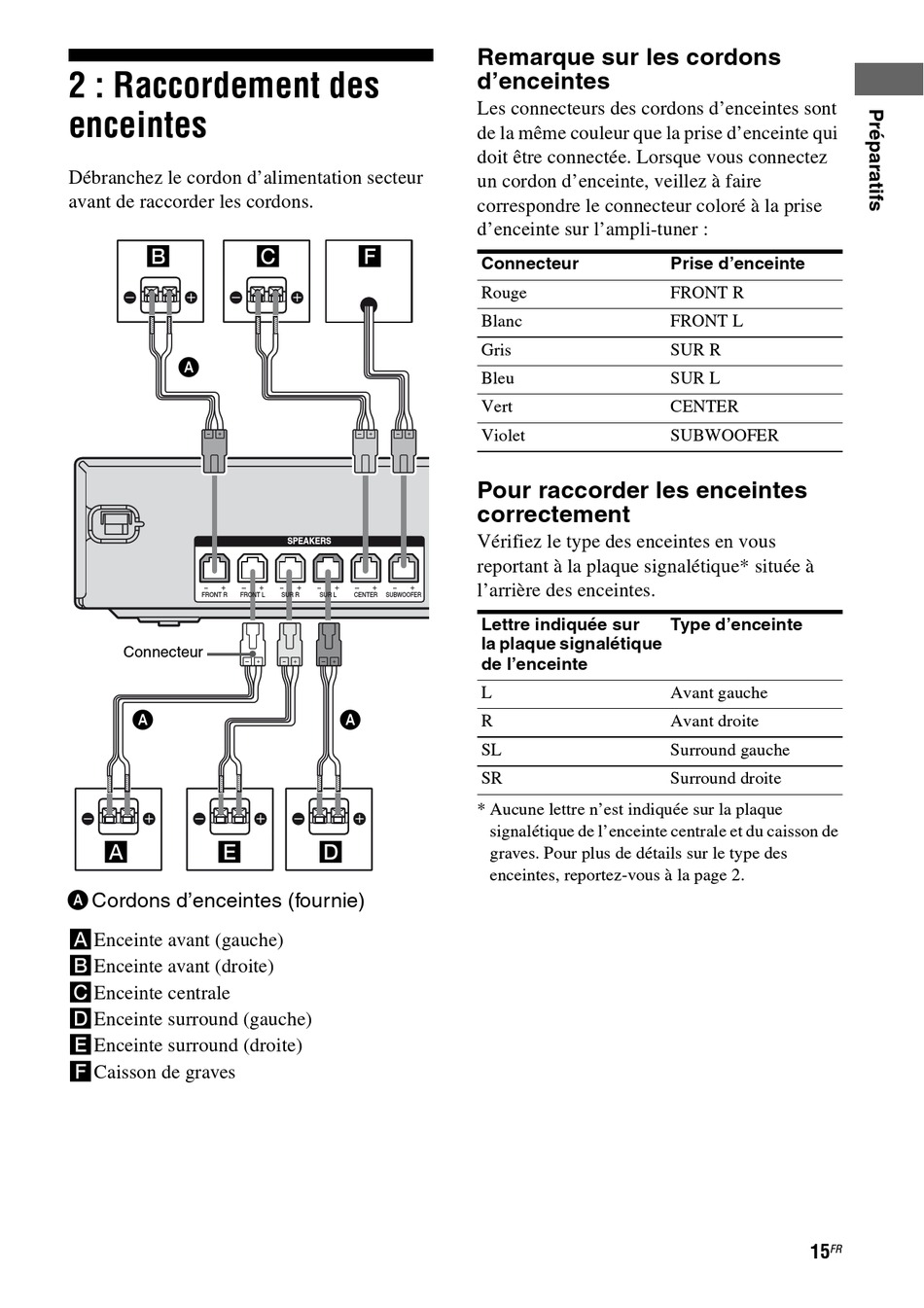

2 : Raccordement des
enceintes
Débranchez le cordon d'alimentation secteur
avant de raccorder les cordons.
B
A
FRONT R FRONT L
Connecteur
A
A E
A Cordons d'enceintes (fournie)
AEnceinte avant (gauche)
BEnceinte avant (droite)
CEnceinte centrale
DEnceinte surround (gauche)
EEnceinte surround (droite)
FCaisson de graves
C F
SPEAKERS
SUR R SUR L CENTER SUBWOOFER
A
D
Remarque sur les cordons
d'enceintes
Les connecteurs des cordons d'enceintes sont
de la même couleur que la prise d'enceinte qui
doit être connectée. Lorsque vous connectez
un cordon d'enceinte, veillez à faire
correspondre le connecteur coloré à la prise
d'enceinte sur l'ampli-tuner :
Connecteur
Rouge
Blanc
Gris
Bleu
Vert
Violet
Pour raccorder les enceintes
correctement
Vérifiez le type des enceintes en vous
reportant à la plaque signalétique* située à
l'arrière des enceintes.
Lettre indiquée sur
la plaque signalétique
de l'enceinte
L
R
SL
SR
* Aucune lettre n'est indiquée sur la plaque
signalétique de l'enceinte centrale et du caisson de
graves. Pour plus de détails sur le type des
enceintes, reportez-vous à la page 2.
Prise d'enceinte
FRONT R
FRONT L
SUR R
SUR L
CENTER
SUBWOOFER
Type d'enceinte
Avant gauche
Avant droite
Surround gauche
Surround droite
15 FR
