Clarion SRR1624M Installation Manual

SRR1624M
Français Español
English

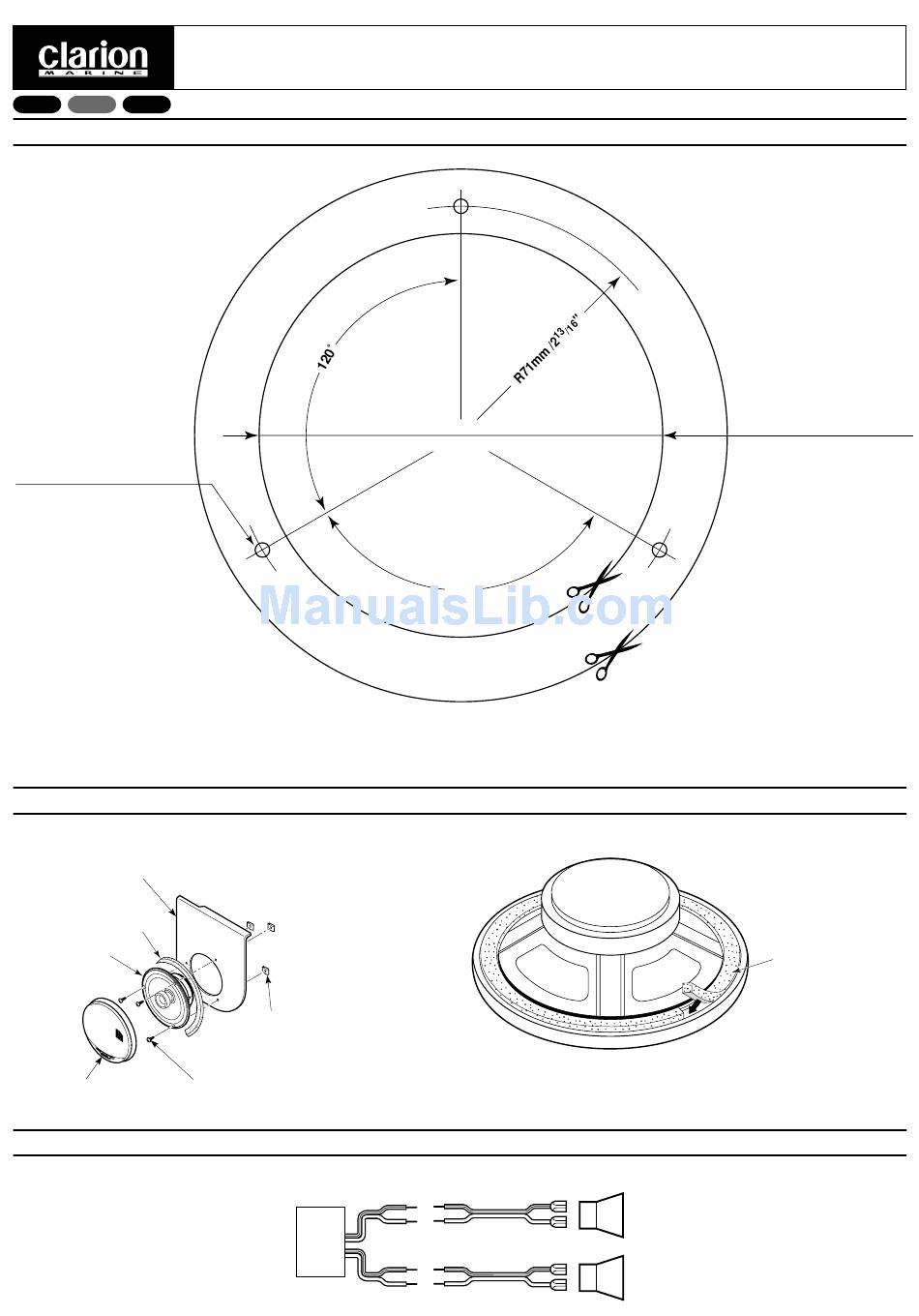

1.Template for mouting / Gabarit de montage
3
3- 4.5mm/ / " Hole-Trou-Orificio
16
"ATTENTION"
Speaker edge is very sharp
Le bord de l'enceinte est très tranchant
El borde del altavoz es muy agudo

2.Mounting method /

Méthode de montage
Trim
Garniture
Adorno
Water-proof packing
Rembourrage étanche
Junta resistente al agua
Speaker
Haut-parleur
Altavoz
Grille
Grille
Rejilla

3.Wire connections /

Connectique
16cm (6-1/2in) COAXIAL 2-WAY
2 VOIES COAXIAL 16cm (6-1/2in)
Coaxial bidireccional(COAXIAL 2-WAY) de 16cm(6-1/2in)
/ Plantilla para montaje
/ Método de montaje
3–Speed nuts
3–Ecrous fendus
3–Tuercas rápidas
3–Mounting screws
3–Vis à tôle
3–Tornillos de montaje
/ Conexión de cables
Main Unit
Unite principale
Unidad Principal
Printed in Malaysia /
120˚
Attach the water-proof packing along the groove on the rear side of the speaker.
Fixez le rembourrage étanche le long de la rainure sur le dos haut-parleur.
Fije la junta resistente al agua a lo largo de la ranura de la parte posterior del altavoz.
Speaker
Haut-parleur
Altavoz
(–)
(–)
L
+
( )
+
( )
(–)
(–)
R
+
( )
+
( )
Imprimé en Malaisie / Impreso en Malasia
125mm/4
2000/1 (C M) SE-182A
•
Installation Manual
Manuel d'installation
Manual de instalación
15
/
" Hole-Trou-Orificio
16
Water-proof packing
Rembourrage étanche
Junta resistente al agua
