Logitech F510 Getting Started Manual

English

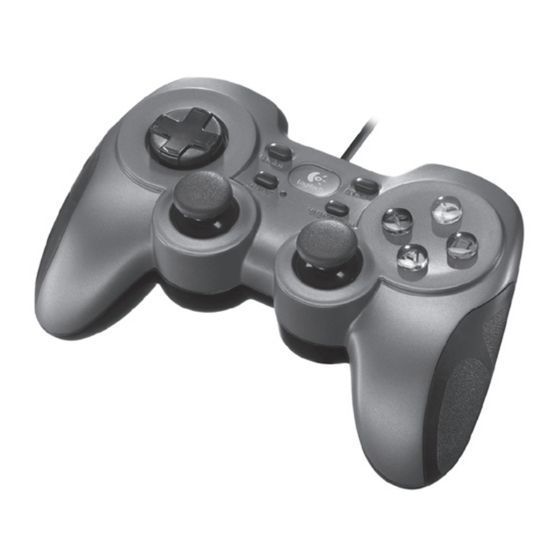

Gamepad F510 features
Control XInput games DirectInput games
1. Left button/ Button is digital; Button and trigger are digital
trigger trigger is analog and programmable*
2. Right button/ Button is digital; Button and trigger are digital
trigger trigger is analog and programmable*
3. D-pad 8-way D-pad 8-way programmable D-pad*
4. Two analog Clickable for button Programmable*
mini-sticks function (clickable for button function)
5. Mode button Selects flight or sports mode. Flight mode: analog sticks
control action and D-pad controls POV; Status light is off.
Sports mode: D-pad controls action and analog sticks
control POV; Status light is on.
6. Mode/status Indicates sports mode (left analog stick and D-pad
light are swapped); controlled by Mode button
7. Vibration Vibration feedback Vibration feedback on/off*
button† on/off
8. Four action A, B, X, and Y Programmable*
buttons
9. Start button Start Secondary programmable
action button*
10. Logitech Guide button or No function
button keyboard's Home key
11. Back button Back Secondary programmable
action button*
* Requires Logitech Profiler software installation
† Vibration function requires games that support vibration feedback. Please see your game's
documentation for more information.
Using game interface modes
Your new Logitech gamepad supports both XInput and DirectInput
interface modes. You can switch between these two modes by
sliding a switch on the bottom of the gamepad. It's recommended
that you leave the gamepad in XInput mode, which is marked "X"
(1) on the gamepad bottom.
In XInput mode, the gamepad uses standard Windows XInput
gamepad drivers. It is not necessary to install the included software
CD unless you will be using the gamepad in DirectInput mode.
XInput is the most current input standard for games on the
Windows operating system. Most newer games that support
gamepads use XInput. If your game supports XInput gamepads
and your gamepad is in XInput mode, vibration feedback and all
gamepad controls should operate normally. If your game supports
XInput gamepads and your gamepad is in DirectInput mode,
the gamepad will not function in the game unless it is switched
to XInput mode or the gamepad is configured using the Logitech
Profiler software.
DirectInput is an older input standard for games on the Windows
operating system. Most older games that support gamepads use
DirectInput. If your game supports DirectInput gamepads and
your gamepad is in XInput mode, most features on the gamepad
will function except that the left and right trigger buttons act
as a single button, not independently, and vibration feedback is
not available. For best support in DirectInput games, try putting
the gamepad in DirectInput mode, marked "D" on the gamepad
bottom (2).
Some games do not support either DirectInput or XInput
gamepads. If your gamepad doesn't work in either XInput or
DirectInput modes in your game, you can configure it by switching
it to DirectInput mode and using the Logitech Profiler software.
The Logitech Profiler software cannot be used to configure the
gamepad when it is in XInput mode.
Help with Setup
The gamepad doesn't work
• Check the USB connection.
• The gamepad works best plugged into a full-powered USB port.
If you use a USB hub, it must have its own power supply.
• Try plugging the gamepad into a different USB port.
• In the Windows® Control Panel/Game Controllers screen,
gamepad = "OK" and controller ID = 1.
• Restart the computer.
The gamepad controls do not work as expected
• Refer to "Using game input modes" and "Features" in this guide
to learn more about how XInput and DirectInput interface
modes affect gamepad functioning.
Deutsch
Funktionen des Gamepad F510
Bedienelement XInput-Spiele DirectInput-Spiele
1. Taste/Auslöser links Taste digital, Taste und Auslöser digital
Auslöser analog und programmierbar*
2. Taste/Auslöser Taste digital, Taste und Auslöser digital
rechts Auslöser analog und programmierbar*
3. D-Pad 8-Wege-D-Pad Programmierbares
8-Wege-D-Pad*
4. Zwei analoge Klickbar für Programmierbar*
Mini-Joysticks Tastenfunktion (klickbar für Tastenfunktion)
5. Modustaste Du kannst zwischen Flug- und Sport-Modus wählen.
Flug-Modus: Analog-Sticks steuern Aktion und D-Pad
steuert POV. Status-LED aus. Sport-Modus: D-Pad
steuert Aktion und Analog-Sticks steuern POV.
Status-LED ein.
6. Modus-/Status-LED Anzeige des Sport-Modus (linker Analog-Stick
und D-Pad vertauscht), Steuerung durch Modustaste
7. Vibrationstaste† Vibrationsfunktion Vibrationsfunktion
ein/aus ein/aus*
8. Vier Aktionstasten A, B, X und Y Programmierbar*
9. Starttaste Starten Sekundäre programmierbare
Aktionstaste*
10. Logitech-Taste Guide-Taste oder Taste Keine Funktion
„Pos1" auf der Tastatur
11. Zurück-Taste Zurück Sekundäre programmierbare
Aktionstaste*
* Installation der Software Logitech Profiler erforderlich
† Die Vibrationsfunktion muss vom jeweiligen Spiel unterstützt werden. Weitere Informationen
dazu findest Du in der Dokumentation zum Spiel.
erwenden von Spieloberflächenmodi
V
Dieses neue Logitech-Gamepad unterstützt die
Benutzeroberflächenmodi XInput und DirectInput. Du kannst mithilfe
eines Schalters an der Unterseite des Gamepads zwischen diesen
beiden Modi umschalten. Es ist ratsam, das Gamepad im XInput-
Modus zu belassen, der auf der Gamepad-Unterseite mit „X" (1)
gekennzeichnet ist.
Im XInput-Modus greift das Gamepad auf die standardmäßigen
XInput-Gamepad-Treiber von Windows zurück. Du musst die
mitgelieferte Software nur installieren, wenn Du das Gamepad
im DirectInput-Modus verwenden möchtest.
XInput ist der aktuelle Eingabestandard für Spiele in Windows-
Betriebssystemen. Die meisten neueren Spiele, die Gamepads
unterstützen, verwenden XInput. Wenn Dein Spiel XInput-Gamepads
unterstützt und Dein Gamepad sich im XInput-Modus befindet,
sollten die Vibrationsfunktion und alle Gamepad-Bedienelemente
normal funktionieren. Wenn Dein Spiel XInput-Gamepads unterstützt
und Dein Gamepad sich im DirectInput-Modus befindet, funktioniert
das Gamepad für dieses Spiel nur, wenn Du es in den XInput-Modus
schaltest oder mithilfe der Software Logitech Profiler konfigurierst.
DirectInput ist ein älterer Eingabestandard für Spiele in Windows-
Betriebssystemen. Die meisten älteren Spiele, die Gamepads
unterstützen, verwenden DirectInput. Wenn Dein Spiel DirectInput-
Gamepads unterstützt und Dein Gamepad sich im XInput-Modus
befindet, funktioniert das Gamepad bis auf zwei Ausnahmen normal:
Linker und rechter Auslöser funktionieren als eine einzige Taste,
nicht unabhängig voneinander, und die Vibrationsfunktion ist nicht
verfügbar. Die optimale Unterstützung für DirectInput-Spiele erhältst
Du, indem Du das Gamepad in den DirectInput-Modus schaltest,
der auf der Gamepad-Unterseite mit „D" (2) gekennzeichnet ist.
Einige Spiele unterstützen weder DirectInput- noch XInput-Gamepads.
Wenn das Gamepad in einem Spiel weder im XInput-Modus noch
im DirectInput-Modus funktioniert, kannst Du es konfigurieren,
indem Du es in den DirectInput-Modus schaltest und die Software
Logitech Profiler anwendest. Wenn sich das Gamepad im XInput-
Modus befindet, kann es nicht mit der Software Logitech Profiler
konfiguriert werden.
Probleme bei der Einrichtung?
Das Gamepad funktioniert nicht.
• Prüfe die USB-Verbindung.
• Das Gamepad muss an einem USB-Port mit voller Stromversorgung
angeschlossen sein. Wenn Du einen USB-Hub verwendest,
muss dieser über eine eigene Stromversorgung verfügen.
• Schließe das Gamepad an einem anderen USB-Port an.
• Stell im Dialogfeld „Gamecontroller" der Windows®-
Systemsteuerung Folgendes ein: Gamepad = „OK" und
Controller-ID = 1.
• Starte den Computer neu.
Die Gamepad-Bedienelemente funktionieren nicht
wie erwartet.
• Weitere Informationen dazu, wie sich die Benutzeroberflächenmodi
XInput und DirectInput auf das Funktionieren des Gamepads
auswirken, findest Du in diesem Handbuch unter „Verwenden von
Spieleingabemodi" und „Funktionen".
1
2
Français
Fonctionnalités du Gamepad F510
Commande Jeux XInput Jeux DirectInput
1. Bouton/gâchette Bouton numérique, Le bouton et la gâchette
de gauche gâchette analogique sont numériques
et programmables*
2. Bouton/gâchette Bouton numérique, Le bouton et la gâchette
de droite gâchette analogique sont numériques
et programmables*
3. Croix multi- Croix octodirectionnelle Croix octodirectionnelle
directionnelle programmable*
4. Deux mini-sticks Cliquable pour la fonction Programmable*
analogiques de bouton (cliquable pour la fonction
de bouton)
5. Bouton de mode Sélectionne le mode Vol ou le mode Sport. Mode Vol:
les sticks analogiques permettent de contrôler
l'action et la croix directionnelle le PDV. Le témoin
lumineux de statut est éteint. Mode Sport: les sticks
analogiques permettent de contrôler le PDV et la croix
directionnelle l'action. Le témoin lumineux de statut
est allumé.
6. Témoin d'état/ Indique le mode Sport (permutation du stick
de mode analogique de gauche et de la croix directionnelle);
contrôlé par le bouton de mode
7. Bouton de Retour de vibration Retour de vibration
vibration† (activé/désactivé) (activé/désactivé)*
8. Quatre boutons A, B, X et Y Programmable*
d'action
9. Bouton de Démarrage Bouton d'action secondaire
démarrage programmable*
10. Bouton Logitech Bouton Guide ou touche Aucune fonction
Accueil du clavier
11. Bouton Précédent Précédent Bouton d'action secondaire
programmable*
* Nécessite l'installation du logiciel Logitech Profiler
† La fonction de vibration nécessite des jeux prenant en charge le retour de vibration.
Reportez-vous à la documentation de votre jeu pour en savoir plus.
tilisation des modes d'interface de jeu
U
Votre nouveau gamepad Logitech prend en charge à la fois les modes
d'interface XInput et DirectInput. Vous pouvez passer d'un mode
à l'autre en faisant glisser un commutateur qui se trouve au bas du
gamepad. Il est recommandé de laisser le gamepad en mode XInput,
qui est signalé par la lettre «X» (1) au bas du gamepad.
En mode XInput, le gamepad utilise les pilotes de gamepad XInput
Windows standard. Il n'est pas nécessaire d'installer le logiciel qui
se trouve sur le CD inclus, sauf si vous pensez utiliser le gamepad
en mode DirectInput.
XInput est la norme d'entrée la plus récente pour les jeux sur le
système d'exploitation Windows. La plupart des jeux les plus récents
prenant en charge les gamepads utilisent XInput. Si votre jeu prend
en charge les gamepads XInput et que votre gamepad est en mode
XInput, le retour de vibrations et toutes les commandes du gamepad
doivent fonctionner normalement. Si votre jeu prend en charge les
gamepads XInput et que votre gamepad est en mode DirectInput,
le gamepad ne fonctionnera dans le jeu que si vous passez en mode
XInput ou s'il est configuré à l'aide du logiciel Logitech Profiler.
DirectInput est une norme d'entrée plus ancienne pour les jeux
sur le système d'exploitation Windows. La plupart des jeux les plus
anciens prenant en charge les gamepads utilisent DirectInput.
Si votre jeu prend en charge les gamepads DirectInput et que
votre gamepad est en mode XInput, la plupart des fonctions
du gamepad fonctionnent, mais les boutons de gâchette gauche
et droit se comportent comme un bouton unique, et non de
façon indépendante, et le retour de vibrations n'est pas disponible.
Pour une meilleure prise en charge des jeux DirectInput, essayez de
configurer le gamepad en mode DirectInput, signalé par la lettre «D»
au bas du gamepad (2).
Certains jeux ne prennent pas en charge les gamepads DirectInput
ou XInput. Si votre gamepad ne fonctionne pas en mode XInput
ni DirectInput dans votre jeu, vous pouvez le configurer en le faisant
passer en mode DirectInput et en utilisant le logiciel Logitech
Profiler. Il n'est pas possible d'utiliser le logiciel Logitech Profiler
pour configurer le gamepad lorsqu'il est en mode XInput.
Aide à la configuration
Le gamepad ne fonctionne pas
• Vérifiez la connexion USB.
• Le gamepad fonctionne mieux lorsqu'il est branché
sur un port USB. Si vous utilisez un hub USB, il doit disposer
de sa propre alimentation.
• Essayez de brancher le gamepad sur un autre port USB.
• Dans l'écran Contrôleurs de jeu du Panneau de configuration
Windows®, l'entrée de gamepad doit indiquer «OK» et l'ID
du contrôleur «1».
• Redémarrez l'ordinateur.
Les commandes du gamepad ne fonctionnent pas comme
prévu
• Reportez-vous aux rubriques «Utilisation des modes d'interface
de jeu» et «Fonctions» de ce guide pour connaître l'impact
des modes d'interface XInput et DirectInput sur le fonctionnement
du gamepad.
www.logitech.com/ithink
What do you think?
Please take a minute to tell us. Thank you for purchasing
our product.
Deine Meinung ist gefragt.
Bitte nimm Dir etwas Zeit, um ein paar Fragen zu beantworten.
Vielen Dank, dass Du Dich für unser Produkt entschieden hast.
Qu'en pensez-vous ?
Prenez quelques minutes pour nous faire part
de vos commentaires. Vous venez d'acheter ce produit
et nous vous en remercions.
¿Cuál es su opinión?
Nos gustaría conocerla, si puede dedicarnos un minuto.
Le agradecemos la adquisición de nuestro producto.
Wat vind jij?
Neem even de tijd om ons je mening te geven.
Hartelijk dank voor de aanschaf van ons product.
Cosa ne pensi?
Dedicaci qualche minuto del tuo tempo e inviaci un commento.
Grazie per avere acquistato questo prodotto.
Vad tycker du?
Berätta för oss vad du tycker.
Tack för att du köpte vår produkt.
www.logitech.com
© 2010 Logitech. Logitech, the Logitech logo, and other Logitech marks are owned by Logitech
and may be registered. Microsoft, Windows Vista, Windows, and the Windows logo are trademarks
of the Microsoft group of companies. Mac and the Mac logo are trademarks of Apple Inc.,
registered in the U.S. and other countries. All other trademarks are the property of their respective
owners. Logitech assumes no responsibility for any errors that may appear in this manual.
Information contained herein is subject to change without notice.
620-002618.005
