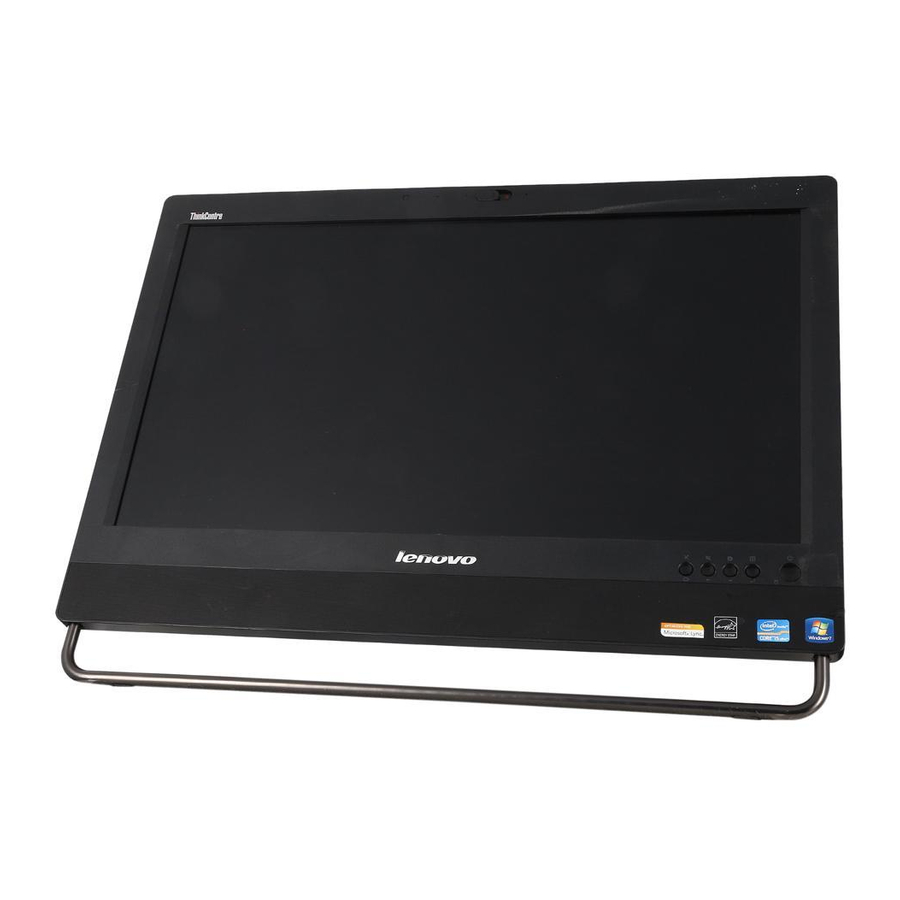

Page 1 Guía del usuario de ThinkCentre Tipos de máquina: 3280, 3281, 3291, 3292, 3293, 3294, 3296, 3297, 3298, 3305, 3309, 3311, 3312, 3313, 3314, 3315, 3316, 3318, 3320, 3322, 3324, 3325, 3326, 3327, 3329, 3341 y 3342...
Page 2 “Información de seguridad importante” en la página v y Apéndice A “Avisos” en la página 117. Primera edición (Mayo 2012) © Copyright Lenovo 2012. AVISO DE DERECHOS LIMITADOS Y RESTRINGIDOS: si los productos o software se suministran según el contrato “GSA”...
Page 3: Table Of Contents
Limpieza y mantenimiento ... los cables ....Registre el sistema con Lenovo ..Capítulo 1. Visión general del Traslado del sistema a otro país o región .
Page 4 Sustitución del disipador de calor ..Borrado de una contraseña perdida u olvidada (borrado de CMOS) ... Sustitución del microprocesador ..Habilitación o inhabilitación de un dispositivo .
Page 5 Problemas de USB ... Avisos sobre emisiones electrónicas ..Lenovo Solution Center ... Declaración de conformidad con la Comisión federal de comunicaciones .
Page 6 Guía del usuario de ThinkCentre...
Page 7: Información De Seguridad Importante
PDF (Portable Document Format) en el sitio web de soporte de Lenovo http://www.lenovo.com/support. También puede descargar la Guía de seguridad, garantía y configuración de ThinkCentre y esta Guía del usuario de ThinkCentre en otros idiomas en el sitio web de soporte Lenovo. Servicio y actualizaciones No intente arreglar un producto por su cuenta a menos que así...
Page 8: Prevención De La Electricidad Estática
Prevención de la electricidad estática La electricidad estática, aunque sea inofensiva para el usuario, puede dañar seriamente los componentes y opciones del sistema. Un manejo inadecuado de las piezas sensibles a la electricidad estática puede provocar daños en la pieza. Cuando desempaquete una opción o una CRU, no abra el paquete protector de la electricidad estática que contiene la pieza, hasta que las instrucciones le indiquen que debe instalarla.
Page 9: Alargadores Y Dispositivos Relacionados
El sistema, el adaptador de alimentación y muchos accesorios generan calor durante su funcionamiento normal. Un contacto prolongado con el cuerpo puede provocar molestias o posibles quemaduras en la piel. © Copyright Lenovo 2012...
Page 10: Entorno Operativo
• No cargue la batería ni utilice el sistema, el adaptador de alimentación o los accesorios cerca de materiales inflamables ni ambientes con riesgo de explosión. • Junto con el producto se proporcionan ranuras para ventilación, ventiladores o disipadores de calor para un funcionamiento seguro, cómodo y fiable.
Page 11: Información De Seguridad Para El Módem
Emisiones de láser cuando la cubierta está abierta. No mire fijamente el rayo, no lo examine directamente con instrumentos ópticos y evite la exposición directa al rayo. Información sobre la fuente de alimentación Nunca saque la cubierta de una fuente de alimentación, o cualquier otra pieza, que tenga la siguiente etiqueta. © Copyright Lenovo 2012...
Page 12: Limpieza Y Mantenimiento
Hay niveles peligrosos de voltaje, corriente y energía al interior de cualquier componente que tenga esta etiqueta. Al interior de estos componentes no hay piezas que requieran ningún tipo de mantenimiento. Si sospecha que alguna de estas piezas presenta problemas, comuníquese con un técnico de servicio. Limpieza y mantenimiento Mantenga el sistema y el espacio de trabajo limpios.
Page 13: Capítulo 1. Visión General Del Producto
En este capítulo se proporciona información sobre las características del sistema, las especificaciones, los programas de software proporcionados por Lenovo, las ubicaciones de los conectores, de los componentes, de las piezas en la placa del sistema y las unidades internas.
Page 14 Conectividad • Controlador Ethernet integrado a 100/1000 Mbps Funciones de gestión del sistema • Posibilidad de almacenamiento de los resultados de la prueba de autoprueba de encendido (POST) de hardware • Desktop Management Interface (DMI) La interfaz de gestión de sobremesa proporciona una ruta de acceso para que los usuarios tengan acceso a información sobre todos los aspectos de un sistema, incluido el tipo de procesador, la fecha de instalación, las impresoras y otros periféricos conectados, las fuentes de alimentación y el historial de mantenimiento.
Page 15 Características de entrada/salida (I/O) • Puerto serie de 9 patillas (opcional) • Dos conectores USB (Universal Serial Bus) 3.0 (puertos USB 1 y 2) • Cuatro conectores USB 2.0 (puertos USB 3 a 6) • Un conector Ethernet • Un Conector de salida DisplayPort •...
Page 16: Especificaciones
En el momento en que se imprimió esta publicación, se estaba certificando o comprobando la compatibilidad de los sistemas operativos que se listan aquí. Después de la publicación de este manual, puede que Lenovo determine que otros sistemas operativos son compatibles con el sistema. Esta lista puede cambiar. Para determinar si se ha certificado o comprobado la compatibilidad de un sistema operativo, consulte el sitio web del proveedor del sistema operativo.
Page 17: Visión General Del Software
Para acceder al programa Lenovo ThinkVantage Tools, pulse Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools. En la siguiente tabla, aparecen los programas a los que puede tener acceso con el programa Lenovo ThinkVantage Tools. Para ello, haga doble clic en el icono correspondiente.
Page 18: Product Recovery
ThinkVantage Password Manager manualmente antes de habilitar sus características. Para instalar el programa ThinkVantage Password Manager, realice las siguientes acciones: 1. Pulse Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools, y haga doble clic en Depósito de contraseñas.
Page 19: Adobe Reader
Para instalar el programa ThinkVantage Rescue and Recovery, realice las siguientes acciones: 1. Pulse Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools y efectúe una doble pulsación en Mejoras en copia de seguridad y restauración.
Page 20: Ubicaciones
Ubicaciones En este apartado se proporciona información para ayudarle a ubicar los conectores de la parte delantera y posterior del sistema, las piezas de la placa del sistema, y los componentes y las unidades internas del sistema. Nota: Los componentes del sistema pueden verse ligeramente diferentes de sus ilustraciones. Ubicación de conectores, controles e indicadores en la parte frontal del sistema Figura 1 “Ubicaciones de conector frontal, control e indicador”...
Page 21 Micrófonos integrados Interruptor de modalidad de monitor/sistema Derecha Sensor de luz ambiental Indicador de cámara integrada Control para silenciar/quitar silencio al altavoz (modalidad sistema) Cámara integrada con protector de bloqueo Izquierda Interruptor de alimentación Control para silenciar/quitar silencio al micrófono (modalidad sistema) Indicador de actividad de la unidad de disco duro Salir...
Page 22: Ubicación De Los Conectores En La Parte Posterior Del Sistema
Ubicación de los conectores en la parte posterior del sistema En la Figura 2 “Ubicaciones de los conectores traseros” en la página 10 se muestra la ubicación de los conectores en la parte posterior del sistema. Algunos conectores de la parte posterior del sistema tienen un código de colores para ayudarle a determinar dónde conectar los cables en el sistema.
Page 23 Botón de expulsión/cierre de la unidad Conector de entrada DisplayPort óptica Control de volumen (modalidad de sistema) Conectores USB 2.0 (puertos USB 3 a 6) Control para bajar el volumen (modalidad Ranura ExpressCard de sistema) Ranura de lector de tarjetas* Conectores de teclado y ratón PS/2 (opcional) Puerto serie (opcional)
Page 24: Ubicación De Los Componentes
Conector Descripción Conector USB 2.0 Se utiliza para conectar un dispositivo que requiere un conector USB 2.0, como un teclado, un ratón, un escáner o una impresora USB. Si tiene más de seis dispositivos USB, puede adquirir un concentrador USB, que se utiliza para conectar dispositivos USB adicionales.
Page 25 Pedestal de marco (disponible en algunos modelos) Conjunto de la fuente de alimentación Altavoz interno Cubierta del sistema Batería Conectores PS/2 posteriores y conjunto de puerto serie Disipador de calor Ventilador del microprocesador Microprocesador Unidad de disco duro Módulo de memoria Abrazadera LCD Disipador de calor y conjunto del ventilador para la Panel DIT...
Page 26 Figura 4. Ubicaciones de componentes para modelos con pantalla de 23 pulgadas Guía del usuario de ThinkCentre...
Page 27: Ubicación De Las Piezas En La Placa Del Sistema
Pedestal de marco (disponible en algunos modelos) Módulo Bluetooth (disponible en algunos modelos) Cubierta del sistema Conjunto de la fuente de alimentación Batería Altavoz interno Disipador de calor Conectores PS/2 posteriores y conjunto de puerto serie Microprocesador Ventilador del microprocesador Módulo de memoria Unidad de disco duro Disipador de calor y conjunto del ventilador para la...
Page 28 Figura 5. Ubicación de las piezas de la placa del sistema Microprocesador Tarjeta de adaptador mini PCI Express x1 Batería Conjunto de E/S posterior Conector mSATA Conector del panel de control de volumen Conector de placa de control de panel táctil (sólo Conector de ratón y teclado PS/2 para modelo táctil) Conector de la cámara integrada...
Page 29: Ajuste Del Pedestal De Marco
Ajuste del pedestal de marco Es posible que el sistema venga con un pedestal de marco que se puede usar para ajustar el equipo a una posición cómoda. Abra el soporte y ajuste la posición del sistema en un ángulo entre 10° y 45° como se muestra en la siguiente ilustración.
Page 30: Etiqueta De Tipo Y Modelo De Máquina
Etiqueta de tipo y modelo de máquina La etiqueta de tipo y modelo de máquina permite identificar el sistema. Si se pone en contacto con Lenovo para obtener ayuda, la información de tipo y modelo de máquina permite a los técnicos de soporte identificar el sistema y proporcionar un servicio más rápido.
Page 31: Capítulo 2. Utilización Del Sistema
A continuación se listan algunos consejos para ayudarle a optimizar la utilización del sistema. ¿Puedo obtener una guía de usuario en otro idioma? La guía del usuario está disponible en otros idiomas en el sitio web de soporte de Lenovo en: http://www.lenovo.com/ThinkCentreUserGuides ¿Dónde se encuentran los discos de recuperación?
Page 32: Uso Del Botón Azul Thinkvantage
Para abrir el programa ThinkVantage Fingerprint Software y usar el lector de huellas dactilares, haga clic en Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools ➙ Lector de huellas dactilares. Siga las instrucciones que aparecen en pantalla. Para obtener información adicional, consulte el sistema de ayuda de ThinkVantage Fingerprint Software.
Page 33: Acerca Del Audio Del Sistema
Acerca del audio del sistema El sistema incluye dos conectores de audio: un conector de auriculares estéreo y un conector de micrófono. El controlador de audio digital incorporado le permite grabar y reproducir sonido y música, disfrutar del sonido con aplicaciones multimedia y trabajar con software de reconocimiento de voz. Ajuste del volumen desde el escritorio Se puede acceder al control de volumen del escritorio por medio del icono de volumen de la barra de tareas, que se encuentra en la esquina inferior derecha del escritorio de Windows.
Page 34: Manejo Y Almacenamiento De Soportes De Cd Y Dvd
Si el sistema dispone de una unidad de CD o DVD con capacidad de grabación, puede grabar CD o DVD. Para grabar un CD o DVD, haga lo siguiente: 1. Haga clic en Inicio ➙ Todos los programas ➙ Corel DVD MovieFactory Lenovo Edition. 2. Siga las instrucciones que aparecen en pantalla.
Page 35: Utilización De La Característica De Sólo Un Toque Y La De Múltiples Toques
Utilización de la característica de sólo un toque y la de múltiples toques Nota: La función con pulsación única o múltiple sólo está disponible en algunos modelos. Es posible que el sistema incluya función de pulsación única o múltiple en función del modelo. Si la función de pulsación única o múltiple está...
Page 36 2. Sople las esquinas superior izquierda y superior derecha para mantener limpios los sensores táctiles Figura 8. Soplado de polvo de los sensores táctiles Guía del usuario de ThinkCentre...
Page 37 3. Limpie los bordes internos del monitor con un cepillo suave y seco, luego con un paño limpio, seco y que no tenga pelusas. No deje rayas en los bordes. Figura 9. Limpieza de los bordes internos del monitor La siguiente tabla muestra la función de pulsación admitida en cada edición del sistema operativo. Tabla 2.
Page 38 Guía del usuario de ThinkCentre...
Page 39: Copyright Lenovo
Lenovo se compromete a proporcionar a las personas con discapacidades un mayor acceso a la información y la tecnología. En consecuencia, la siguiente información proporciona soluciones para ayudar a los usuarios con limitaciones auditivas, oculares y motrices a aprovechar al máximo su experiencia en sistemas.
Page 40: Brillo E Iluminación
Ajuste el monitor de modo que la parte superior de la pantalla esté al nivel de los ojos, o ligeramente por debajo de él. Coloque el monitor a una distancia que le resulte cómoda para su visualización, generalmente de 51 a 61 cm (20 a 24 pulgadas) y póngalo de manera que pueda verlo sin tener que inclinar el cuerpo. Igualmente, coloque a su alcance otros equipos que utilice con regularidad, como el teléfono o el ratón.
Page 41: Registre El Sistema Con Lenovo
Al registrar el sistema, la información se entra en una base de datos que permite a Lenovo ponerse en contacto con usted en el caso de que se produzca un problema de recuperación u otro problema grave.
Page 42 Para obtener información sobre el cable de alimentación y los números de pieza, diríjase a: http://www.lenovo.com/powercordnotice Guía del usuario de ThinkCentre...
Page 43: Capítulo 4. Seguridad
El sistema puede iniciar sesión en el sistema operativo sin tener teclado ni mouse conectado. • Módulo de plataforma segura (TPM) Módulo de plataforma segura es un procesador criptográfico que puede almacenar claves de cifrado que protegen la información guardada en el sistema. © Copyright Lenovo 2012...
Page 44: Instalación De Un Cable De Bloqueo Integrado
El cable de bloqueo también bloquea los botones utilizados para abrir la cubierta. Éste es el mismo tipo de bloqueo que utilizan muchos sistemas portátiles. Puede solicitar un cable de bloqueo integrado directamente a Lenovo buscando Kensington en: http://www.lenovo.com/support...
Page 45: Contraseñas De Windows
• Hard Disk Password: establecer una contraseña del disco duro impide el acceso no autorizado a los datos de la unidad de disco duro. Cuando establezca una contraseña Hard Disk Password, se le solicitará que especifique una contraseña válida cada vez que intente acceder al disco duro. Para obtener más información, consulte “Hard Disk Password”...
Page 46: Protección De Datos Contra Virus
El sistema se proporciona con un programa antivirus que permite proteger el sistema frente a la infección por virus, detectar y eliminar virus. Lenovo proporciona una versión completa de software antivirus en el sistema con una subscripción gratuita de 30 días. Después de estos 30 días, deberá renovar la licencia para seguir recibiendo las actualizaciones del software antivirus.
Page 47: Capítulo 5. Instalación O Sustitución De Hardware
Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante” en la página v. Notas: 1. Utilice sólo piezas del sistema proporcionadas por Lenovo. 2. Al instalar o sustituir una opción, siga las instrucciones correspondientes de esta sección junto con las instrucciones proporcionadas con la opción.
Page 48: Extracción Y Reinstalación Del Pedestal De Marco
Extracción y reinstalación del pedestal de marco Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante” en la página v. En esta sección se proporcionan las instrucciones para extraer y reinstalar el pedestal de marco. Nota: El pedestal de marco sólo está...
Page 49: Extracción De La Cubierta Del Sistema
Extracción de la cubierta del sistema Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante” en la página v. En este apartado se proporcionan instrucciones para extraer la cubierta del sistema. PRECAUCIÓN: Apague el sistema y espere de tres a cinco minutos para que el sistema se enfríe antes de extraer la cubierta del sistema.
Page 50: Extracción Y Reinstalación Del Pie De Marco
Extracción y reinstalación del pie de marco Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante” en la página v. En esta sección se proporcionan las instrucciones para extraer y reinstalar el pie de marco. Nota: El pie de marco sólo está...
Page 51: Extracción Y Reinstalación De La Barra De Manipulación
Extracción y reinstalación de la barra de manipulación Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante” en la página v. En esta sección se proporcionan las instrucciones para extraer y reinstalar la barra de manipulación. Nota: La barra de manipulación solo está...
Page 52 En este apartado se proporcionan las instrucciones para extraer y reinstalar la cubierta del conjunto de E/S posterior. Para extraer y reinstalar la cubierta del conjunto de E/S posterior, haga lo siguiente: 1. Extraiga todos los soportes de las unidades y apague todos los dispositivos conectados y el sistema. A continuación, desconecte todos los cables de alimentación de las tomas eléctricas y los que estén conectados al sistema.
Page 53: Instalación O Sustitución De Un Módulo De Memoria
Instalación o sustitución de un módulo de memoria Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante” en la página v. Este apartado proporciona instrucciones acerca de cómo instalar o sustituir un módulo de memoria. El sistema tiene dos ranuras de memoria para instalar o sustituir SODIMM DDR3 que proporcionan hasta un máximo de 16 GB de memoria de sistema.
Page 54: Sustitución De La Unidad De Disco Duro
7. Inserte el extremo con muescas del nuevo módulo de memoria en la ranura . Pulse el módulo de memoria firmemente y gírelo hasta que encaje en su lugar. Asegúrese de que el módulo de memoria está fijo en la ranura y que no se mueve con facilidad. Figura 17.
Page 55 Figura 18. Extracción de la unidad de disco duro (pantalla de 20 pulgadas) • Si el sistema viene con pantalla de 23 pulgadas, presione los clips del soporte de la unidad de disco duro hacia dentro, luego deslice la unidad de disco duro hacia la izquierda para extraerla del chasis. Figura 19.
Page 56 Figura 20. Instalación de la unidad de disco duro en el soporte 9. Conecte los cables de señal y de alimentación a la nueva unidad de disco duro. 10. Para instalar la unidad de disco duro al chasis, realice una de las siguientes acciones: •...
Page 57: Sustitución De La Unidad Óptica
Figura 22. Instalación de la unidad de disco duro (pantalla de 23 pulgadas) Qué debe hacer a continuación: • Para trabajar con otra pieza de hardware, vaya al apartado pertinente. • Para completar la instalación o sustitución, vaya a “Cómo finalizar la sustitución de piezas” en la página Sustitución de la unidad óptica Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante”...
Page 58: Sustitución De La Placa Del Convertidor
Figura 23. Extracción de la unidad óptica 6. Para instalar una unidad óptica nueva, deslice la nueva unidad óptica en la bahía hasta que encaje en su lugar. Figura 24. Instalación de la unidad óptica Qué debe hacer a continuación: •...
Page 59: Sustitución Del Disipador De Calor
1. Extraiga todos los soportes de las unidades y apague todos los dispositivos conectados y el sistema. A continuación, desconecte todos los cables de alimentación de las tomas eléctricas y los que estén conectados al sistema. 2. Coloque una toalla o un trapo suave y limpio sobre el escritorio o la superficie. Sujete los bordes del sistema y apóyelo cuidadosamente para que la pantalla esté...
Page 60 Es posible que la temperatura del disipador de calor sea muy elevada. Apague el sistema y espere de tres a cinco minutos para que el sistema se enfríe antes de extraer la cubierta del sistema. Para sustituir el disipador de calor, siga estos pasos: 1.
Page 61: Sustitución Del Microprocesador
7. Coloque el nuevo disipador de calor en la placa del sistema, de forma que los cuatro tornillos estén alineados con los orificios correspondientes de la placa del sistema. 8. Siga esta secuencia para instalar los cuatro tornillos y fijar el disipador de calor, como se muestra en Figura 26 “Extracción del disipador de calor”...
Page 62 6. Levante el pequeño tirador y abra la trampilla para acceder al microprocesador Figura 27. Acceso al microprocesador 7. Levante y extraiga el microprocesador fuera del socket. Figura 28. Extracción del microprocesador Notas: a. El microprocesador y el socket pueden ser diferentes de los que aparecen en la imagen. Guía del usuario de ThinkCentre...
Page 63 b. Tome nota de la orientación del microprocesador en el socket. También le puede resultar útil buscar el triángulo pequeño situado en una esquina del microprocesador o anotar la orientación de las muescas en el microprocesador. Es importante tenerlo en cuenta cuando se instala el microprocesador nuevo en la placa del sistema.
Page 64: Sustitución De Los Altavoces Internos
Qué debe hacer a continuación: • Para trabajar con otra pieza de hardware, vaya al apartado pertinente. • Para completar la sustitución, vaya a “Cómo finalizar la sustitución de piezas” en la página 70. Sustitución de los altavoces internos Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante”...
Page 65: Sustitución Del Sensor Térmico
• Para completar la instalación o sustitución, vaya a “Cómo finalizar la sustitución de piezas” en la página Sustitución del sensor térmico Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante” en la página v. En este apartado se proporcionan las instrucciones para sustituir el sensor térmico.
Page 66 7. Presione uno de los clips del sensor térmico para liberar el sensor térmico del soporte de instalación VESA. Nota: La ubicación del sensor térmico en el sistema puede diferir ligeramente al de la ilustración. Figura 32. Extracción del sensor térmico 8.
Page 67: Reemplazo De La Cámara Integrada
Figura 33. Instalación del sensor térmico 9. Conecte el cable del sensor térmico a la placa del sistema. Consulte “Ubicación de las piezas en la placa del sistema” en la página 15. 10. Alinee los orificios de tornillos del soporte de instalación VESA con los del chasis y, a continuación, instale los tornillos para fijar el soporte de instalación VESA al chasis.
Page 68: Sustitución De La Tarjeta Wi-Fi
2. Coloque una toalla o un trapo suave y limpio sobre el escritorio o la superficie. Sujete los bordes del sistema y apóyelo cuidadosamente para que la pantalla esté contra la superficie y la cubierta hacia arriba. 3. Extraiga la tapa del sistema. Consulte “Extracción de la cubierta del sistema” en la página 37. 4.
Page 69 En este apartado se proporcionan las instrucciones para sustituir la tarjeta WI-FI. Nota: La tarjeta WI-FI está disponible sólo en algunos modelos. Para sustituir la tarjeta WI-FI, siga estos pasos: 1. Extraiga todos los soportes de las unidades y apague todos los dispositivos conectados y el sistema. A continuación, desconecte todos los cables de alimentación de las tomas eléctricas y los que estén conectados al sistema.
Page 70: Sustitución Del Sensor De Luz Ambiental
Figura 36. Extracción de la tarjeta WI-FI 8. Inserte el extremo con muescas de la nueva tarjeta WI-FI en la ranura la tarjeta mini PCI Express x1. Pulse la nueva tarjeta WI-FI firmemente y, a continuación, gírela para alinear el orificio del tornillo de la nueva tarjeta WI-FI con el de la placa del sistema.
Page 71: Sustitución Del Módulo Bluetooth
Nota: Es posible que necesite extraer la barra de manipulación para acceder al sensor de luz ambiental. Para extraer la barra de manipulación, consulte “Extracción y reinstalación de la barra de manipulación” en la página 39. 5. Extraiga con cuidado los dos tornillos que fijan el sensor de luz ambiental y, a continuación, levante el sensor de luz ambiental del sistema.
Page 72: Sustitución Del Lector De Tarjetas
2. Coloque una toalla o un trapo suave y limpio sobre el escritorio o la superficie. Sujete los bordes del sistema y apóyelo cuidadosamente para que la pantalla esté contra la superficie y la cubierta hacia arriba. 3. Extraiga la tapa del sistema. Consulte “Extracción de la cubierta del sistema” en la página 37. 4.
Page 73: Sustitución De La Expresscard
1. Extraiga todos los soportes de las unidades y apague todos los dispositivos conectados y el sistema. A continuación, desconecte todos los cables de alimentación de las tomas eléctricas y los que estén conectados al sistema. 2. Coloque una toalla o un trapo suave y limpio sobre el escritorio o la superficie. Sujete los bordes del sistema y apóyelo cuidadosamente para que la pantalla esté...
Page 74: Sustitución Del Disipador De Calor Y Conjunto De Ventilador Para Gpu
Nota: La ExpressCard está disponible sólo en algunos modelos. Para sustituir la ExpressCard, siga estos pasos: 1. Extraiga todos los soportes de las unidades y apague todos los dispositivos conectados y el sistema. A continuación, desconecte todos los cables de alimentación de las tomas eléctricas y los que estén conectados al sistema.
Page 75 En este apartado se proporcionan las instrucciones para sustituir el conjunto de ventilador y disipador de calor para GPU. Nota: El disipador de calor y el conjunto de ventilador para GPU está disponible solamente en modelos instalados con GPU. PRECAUCIÓN: Es posible que el disipador de calor y el conjunto de ventilador para GPU estén muy calientes.
Page 76 Figura 41. Extracción del conjunto de ventilador y disipador de calor para GPU 7. Retire de la placa del sistema el conjunto de ventilador y disipador de calor para GPU anómalo. Notas: a. Es posible que tenga que girar con cuidado el conjunto de ventilador y disipador de calor para GPU para liberarlo del microprocesador.
Page 77: Sustitución De Conectores Ps/2 Posteriores Y Conjunto De Puerto Serie
Sustitución de conectores PS/2 posteriores y conjunto de puerto serie Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante” en la página v. En este apartado se proporcionan las instrucciones para sustituir los conectores PS/2 posteriores y el conjunto de puerto serie.
Page 78: Sustitución Del Ratón
Figura 42. Extracción de conectores PS/2 posteriores y conjunto de puerto serie 7. Alinee el orificio de tornillo en los conectores PS/2 posteriores y el conjunto de puerto serie con el orificio de tornillo correspondiente en el chasis. Luego, instale el tornillo para fijar los nuevos conectores PS/2 posteriores y el conjunto de puerto serie al chasis.
Page 79 “Ubicación de conectores, controles e indicadores en la parte frontal del sistema” en la página 8 o “Ubicación de los conectores en la parte posterior del sistema” en la página 10. Figura 43. Conectores del ratón • Si utiliza un ratón inalámbrico, realice lo siguiente: 1.
Page 80 1. Abra la tapa del compartimiento de la batería del 2. Extraiga la llave USB del mouse. mouse. 3. Conecte la llave USB a un conector USB del sistema. 4. Inserte las dos baterías AAA en el ratón según los indicadores de polaridad.
Page 81: Sustitución Del Teclado
Qué debe hacer a continuación: • Para trabajar con otra pieza de hardware, vaya al apartado pertinente. • Para completar la sustitución, vaya a “Cómo finalizar la sustitución de piezas” en la página 70. Sustitución del teclado Atención: No abra el sistema ni intente repararlo antes de leer o comprender el “Información de seguridad importante”...
Page 82: Cómo Finalizar La Sustitución De Piezas
3. Instale el teclado abriendo la tapa del compartimiento de la batería del teclado e instalando dos baterías AAA según los indicadores de polaridad. Figura 45. Instalación de las baterías del teclado. 4. Extraiga la llave USB del compartimiento de la batería del teclado o del compartimento de batería del ratón del mouse inalámbrico y conéctela a un conector USB disponible en el sistema.
Page 83 7. Para actualizar la configuración, consulte Capítulo 7 “Utilización del programa Setup Utility” en la página 81. Nota: En la mayor parte de regiones del mundo, Lenovo requiere que se devuelva la unidad reemplazable por el cliente (CRU) defectuosa. Con la CRU se entregará información al respecto, o ésta llegará pocos días después de la llegada de la CRU.
Page 84 Guía del usuario de ThinkCentre...
Page 85: Capítulo 6. Información De Recuperación
Rescue and Recovery manualmente antes de habilitar sus características. Para instalar programa Rescue and Recovery, realice lo siguiente: a. Pulse Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools y efectúe una doble pulsación en Mejoras en copia de seguridad y restauración.
Page 86: Creación De Soportes De Recuperación
USB externos. Para crear soportes de recuperación en el sistema operativo Windows 7, pulse Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools ➙ Discos de Factory Recovery. A continuación, siga las instrucciones de la pantalla. Utilización de soportes de recuperación En esta sección se proporcionan las instrucciones para utilizar los soportes de recuperación.
Page 87: Realización De Una Operación De Copia De Seguridad
Para realizar una operación de copia de seguridad con el programa Rescue and Recovery en el sistema operativo Windows 7, haga lo siguiente: 1. En el escritorio de Windows, pulse Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools ➙ Mejoras en copia de seguridad y restauración. Se abre el programa Rescue and Recovery.
Page 88: Creación Y Uso De Un Soporte De Rescate
Para crear un soporte de rescate en el sistema operativo Windows 7, realice lo siguiente: 1. En el escritorio de Windows, pulse Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools ➙ Mejoras en copia de seguridad y restauración. Se abre el programa Rescue and Recovery.
Page 89: Uso De Un Soporte De Recuperación
Reinstalación de las aplicaciones preinstaladas En esta sección se proporcionan instrucciones acerca de cómo reinstalar las aplicaciones preinstaladas. Para volver a instalar las aplicaciones seleccionadas preinstaladas en el sistema Lenovo(R), haga lo siguiente: 1. Encienda el sistema. 2. Vaya al directorio C:\SWTOOLS.
Page 90: Reinstalación De Programas De Software
• Para reinstalar la mayoría de los programas disponibles comercialmente en el sistema, consulte el sistema de ayuda de Microsoft Windows para obtener más información. • Para volver a instalar los programas de aplicación seleccionados preinstalados por Lenovo, realice las siguientes acciones: 1.
Page 91: Reinstalación De Los Controladores De Dispositivos
3. Abra la carpeta APPS. En la carpeta APPS se encuentran varias subcarpetas con el nombre de las distintas aplicaciones instaladas en el sistema. 4. Abra la subcarpeta de aplicación correspondiente. 5. En la subcarpeta de la aplicación, busque el archivo SETUP.EXE u otros archivos EXE adecuados para la instalación.
Page 92 Guía del usuario de ThinkCentre...
Page 93: Capítulo 7. Utilización Del Programa Setup Utility
Puede usar el teclado o el mouse para navegar a través de las opciones de menú del BIOS. Las teclas que se utilizan para realizar distintas tareas se muestran en la parte inferior de cada pantalla. © Copyright Lenovo 2012...
Page 94: Utilización De Contraseñas
Utilización de contraseñas Mediante el programa Setup Utility, puede establecer contraseñas para evitar el acceso no autorizado al sistema y sus datos. Están disponibles los siguientes tipos de contraseñas: • Power-On Password • Administrator Password • Hard Disk Password No es necesario que establezca ninguna contraseña para poder utilizar el sistema. Sin embargo, la utilización de contraseñas mejora la seguridad de la utilización del sistema.
Page 95: Establecimiento, Cambio Y Supresión De Una Contraseña
• Después de establecer una contraseña de disco duro, los datos del disco duro quedan protegidos, incluso si se extrae la unidad del sistema y se instala en otro. • Si olvida la Hard Disk Password, no se puede restablecer la contraseña ni recuperar los datos de la unidad de disco duro.
Page 96: Selección De Un Dispositivo De Arranque
USB Setup Utilice esta opción para habilitar o inhabilitar un conector USB. Cuando se inhabilita un conector USB, el dispositivo conectado al conector USB no se puede utilizar. SATA Controller Cuando esta función está establecida en Disabled, todos los dispositivos conectados a los conectores SATA (tales como unidades de disco duro o unidades ópticas) se inhabilitan y no se puede acceder a ellas.
Page 97: Modalidad De Rendimiento Ice
Para habilitar el modo ErP en el programa Setup Utility, realice las acciones siguientes: 1. Inicie el programa Setup Utility. Consulte “Inicio del programa Setup Utility” en la página 81. 2. En el menú principal del programa Setup Utility, seleccione Power ➙ Enhanced Power Saving Mode y pulse Intro.
Page 98: Alerta Térmica Ice
2. Desde el menú principal del programa Setup Utility, seleccione Power. 3. Seleccione Intelligent Cooling Engine (ICE). Se visualizará la ventana Intelligent Cooling Engine (ICE). 4. Seleccione ICE Performance Mode Aparecerá la ventana ICE Performance Mode. 5. Seleccione Better Acoustic Performance o Better Thermal Performance según lo desee. 6.
Page 99: Capítulo 8. Actualización De Los Programas Del Sistema
Lenovo puede efectuar cambios y mejoras en la POST y el BIOS. Cuando salen nuevas actualizaciones, éstas se suministran como archivos descargables en el sitio web de Lenovo en http://www.lenovo.com.
Page 100: Actualización (Flash) Del Bios Desde El Sistema Operativo
Actualización (flash) del BIOS desde el sistema operativo Nota: Debido a que Lenovo realiza constantemente mejoras en sus sitios web, el contenido de la página web puede cambiar sin aviso, incluido el contenido al que se hace referencia en el procedimiento siguiente.
Page 101: Capítulo 9. Prevención De Problemas
Obtención de los últimos controladores de dispositivo para el sistema Nota: Debido a que Lenovo realiza constantemente mejoras en sus sitios web, el contenido de la página web puede cambiar sin aviso, incluido el contenido al que se hace referencia en el procedimiento siguiente.
Page 102: Utilización De System Update
El programa System Update le ayuda a mantener el software del sistema actualizado. Los paquetes de actualización se conservan los servidores de Lenovo y pueden descargarse en el sitio web de Lenovo. Los paquetes de actualización pueden contener aplicaciones, controladores de dispositivos, flashes del BIOS o actualizaciones de software.
Page 103: Limpieza Del Sistema
• No coloque nada encima del monitor ni cubra ninguna de las salidas de aire caliente del monitor o sistema. Las salidas de aire caliente proporcionan el flujo de aire que impide que el sistema se sobrecaliente. • Impida que restos de comida y bebida caigan sobre parte alguna del sistema. Las partículas de comida y los líquidos derramados pueden hacer que el teclado y el ratón resulten pegajosos e imposibles de utilizar.
Page 104: Procedimientos Adecuados De Mantenimiento
Un diario puede ayudar a determinar al usuario o a un técnico de Lenovo si un problema está relacionado con un cambio en el hardware, en el software o con cualquier otra acción que haya tenido lugar.
Page 105: Traslado Del Sistema
Es posible que su sistema operativo también tenga un programa de copia de seguridad que pueda utilizar. Lenovo proporciona el programa Rescue and Recovery para ayudarle a hacer la copia de seguridad y restaurar datos. Consulte el apartado “Realización de operaciones de copia de seguridad y recuperación”...
Page 106 Guía del usuario de ThinkCentre...
Page 107: Capítulo 10. Diagnóstico Y Resolución De Problemas
Nota: Si no puede corregir el problema, solicite servicio técnico para el sistema. Para obtener una lista de los números de teléfono de los centros de servicio y soporte, consulte la Guía de seguridad, garantía y configuración de ThinkCentre proporcionada con el sistema o vaya al sitio web de soporte de Lenovo en http://www.lenovo.com/support/phone.
Page 108: Procedimiento Para La Resolución De Problemas
➙ Sistema y seguridad ➙ Sistema ➙ Protección del sistema ➙ Restaurar sistema. Si con esta acción no se corrige el problema, continúe con el paso siguiente. 6. Ejecute el programa de diagnóstico. Consulte el apartado “Lenovo Solution Center” en la página 112 para obtener más información.
Page 109: Problemas De Audio
1. Extraiga el software u opción de hardware nuevos. Si debe extraer la cubierta del sistema para extraer una opción de hardware, asegúrese de que revisa y sigue la información de seguridad eléctrica que venía con el sistema. Para su seguridad, no haga que el sistema funcione con la cubierta extraída. 2.
Page 110: Problemas De Cd
• Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 111: Problemas De Dvd
Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 112 • Pruebe con una resolución de pantalla o una profundidad de color más baja. Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 113: Problemas Intermitentes
DVD está en la unidad que tiene la etiqueta “DVD”. Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 114 BIOS. Consulte “Habilitación o inhabilitación de un dispositivo” en la página 83. Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 115: Problemas Del Monitor
Si la función de gestión de la alimentación está habilitada, al inhabilitarla o cambiar los valores puede que se resuelva el problema. Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 116 Parece que la imagen parpadea Síntoma: parece que la imagen parpadea. Acciones: • El monitor puede funcionar en una modalidad de visualización con una frecuencia de actualización baja. Establezca el monitor en la mayor frecuencia de actualización sin entrelazado que permita el monitor y el controlador de vídeo del sistema.
Page 117: Problemas De Conexiones De Red
Problemas de conexiones de red Los problemas más comunes para la conexión de red son los siguientes. Seleccione el problema de conexiones de red en la lista siguiente: • “Problemas de Ethernet” en la página 105 • “Problema de LAN inalámbrica” en la página 106 •...
Page 118 El adaptador ha dejado de funcionar sin causas aparentes Síntoma: el adaptador ha dejado de funcionar sin causas aparentes. Acción: es posible que los archivos del controlador de red falten o estén dañados. Actualice el controlador consultando la descripción de “Solución” para el procedimiento a fin de asegurarse de que se ha instalado el controlador de dispositivo correcto.
Page 119: Problemas De Opciones
PIM enviado desde el sistema operativo Windows 7 como un archivo con extensión .contact. Problemas de opciones Utilice esta información para diagnosticar problemas en las opciones de hardware de Lenovo que no tengan su propia información sobre resolución de problemas.
Page 120: Problemas De Rendimiento Y Bloqueo
Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 121 1. Haga clic en Inicio ➙ PC. 2. Pulse con el botón derecho en la entrada de la unidad C y, a continuación, pulse Propiedades. Se mostrará la cantidad de espacio libre en el disco. Acciones para liberar espacio en el disco: •...
Page 122: Problemas De Impresora
“Instalación o sustitución de un módulo de memoria” en la página 41. Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 123: Problemas De Software
• Asegúrese de que el adaptador de puerto serie, si ha añadido alguno, está bien instalado y sujeto. Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center. Si necesita asistencia técnica, consulte Capítulo 11 “Obtención de información, ayuda y servicio” en la página 113.
Page 124: Problemas De Usb
• Restaure el dispositivo desconectando y volviendo a conectar el conector USB. Si con estas acciones no se corrige el problema, ejecute el programa Lenovo Solution Center para probar el conector USB. Si el dispositivo USB dispone de sus propios diagnósticos, ejecute esos diagnósticos para el dispositivo USB.
Page 125: Capítulo 11. Obtención De Información, Ayuda Y Servicio
Lenovo ThinkVantage Tools El programa Lenovo ThinkVantage Tools le guía a un conjunto de recursos de información y proporciona fácil acceso a diversas herramientas para ayudarle a trabajar con mayor seguridad y más fácilmente. Para acceder al programa Lenovo ThinkVantage Tools, pulse Inicio ➙ Todos los programas ➙ Lenovo ThinkVantage Tools.
Page 126: Sitio Web De Soporte De Lenovo
• Encontrar un proveedor de servicios próximo. Sitio web de soporte de Lenovo Encontrará información de soporte técnico disponible en el sitio web de soporte de Lenovo en: http://www.lenovo.com/support Este sitio Web está actualizado con la última información de soporte como la siguiente: •...
Page 127: Utilización De Otros Servicios
La garantía no cubre estos elementos: • Sustitución o uso de piezas no fabricadas para o por Lenovo o que no tengan garantía de Lenovo • Identificación del origen de los problemas de software • Configuración de BIOS como parte de una instalación o actualización •...
Page 128 Lenovo en http://www.lenovo.com Guía del usuario de ThinkCentre...
