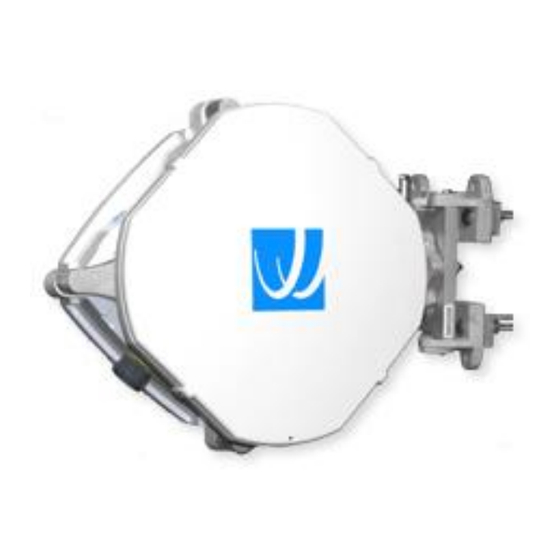

BridgeWave 80 Series Installation manual Installation Manual

80ghz wireless ethernet links
Hide thumbs
Table of Contents

Advertisement

Quick Links

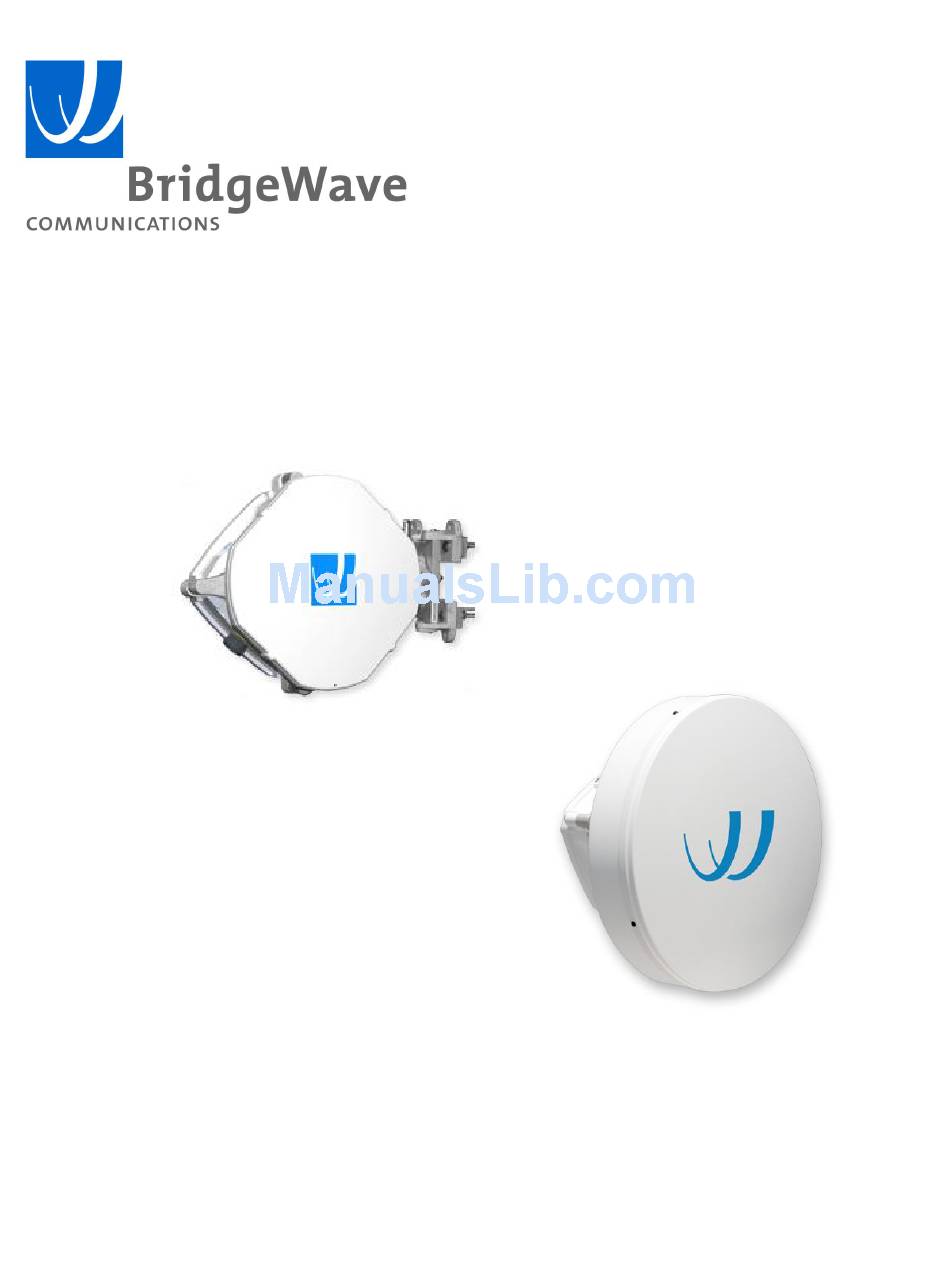

Making connections in a high­speed world
80GHz Wireless Ethernet Links
Installation Manual
P/N 580­00519
Revision D
January 2008

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 80 Series Installation manual and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for BridgeWave 80 Series Installation manual

Summary of Contents for BridgeWave 80 Series Installation manual

  • Page 1 Making connections in a high­speed world  80GHz Wireless Ethernet Links  Installation Manual  P/N 580­00519  Revision D  January 2008...

  • Page 2: Export Control

    AR/GE/FE/U 80/80X Installation Manual  Copyright Notice & Disclaimer  Copyright © 2004­2008 BridgeWave Communications. All rights reserved.  Printed in the USA  No portion of this publication may be reproduced, copied, or distributed without the written consent of  BridgeWave Communications. BridgeWave reserves the right to update or change the material in this  publication at any time without notice. BridgeWave has made every effort to ensure that the information  and the instructions contained in the publication are adequate and is not responsible for any errors or  omissions due to typing, printing, or editing of this document.  Purchasers of BridgeWave products should make their own evaluation to determine the suitability of  each such product for their specific application. BridgeWave’s obligations regarding the use or  application of its products shall be limited to those commitments to the purchaser set forth in its  Standard Terms and Conditions of Sale for a delivered product.  Customers are responsible for obtaining proper operator licenses.  This publication has been prepared for professional and properly trained personnel, and the customer  assumes full responsibility when using the information herein.  Export Control  All BridgeWave radio products are restricted commodities that fall under ECCN 5A002 of the  Department of Commerce. These products are "ENC restricted" under section 740.17(b)(2) of the Export  Administration Regulations (EAR). BridgeWave products may only be exported, re­exported,  transferred, or retransferred in accordance with Export Administration Regulations. Diversion contrary  to U.S. law is expressly prohibited.  Product Compatibility  While every effort has been made to verify operation of this product with many different  communications products and networks, BridgeWave makes no claim of compatibility between its  products and other vendors’ equipment. Customer is responsible for thoroughly evaluated this product’s  performance in the communications environment in which it will be used. ii  580­00519 rev. D ...

  • Page 3: Safety

    AR/GE/FE/U 80/80X Installation Manual  Safety  CAUTION, WARNING, and DANGER statements have been placed in the text to alert personnel of  possible hazards. These statements must be closely observed.  The following general safety precautions must be observed during all phases of operation and service of  the products covered in this manual. Failure to comply with these precautions or with specific warnings  elsewhere in this manual willfully violates standards of design, manufacture, and intended use of the  product. BridgeWave assumes no liability for the customer’s failure to comply with these requirements. ·  The FE/GE/AR80(X) meets all applicable FCC safety requirements for radio equipment;  however, it is best to avoid prolonged, unnecessary exposure to the front of the radio  while it is operating ·  The outdoor equipment must be properly grounded to provide some protection against  voltage surges and built­up static charges. In the event of a short circuit, grounding  reduces the risk of electrical shock.  For installations in the U.S.A., refer to Articles 810 830 of the National Electrical Code,  ANSI/NFPA No. 70, for information with respect to proper grounding and applicable  lightning protection for DC cables.  For installations in all other countries, implement protection in accordance with the safety  standards and regulatory requirements of the country where the equipment is to be  installed. ·  Do not install or operate this equipment in the presence of flammable gases or fumes.  Operation of any electrical instrument in such an environment constitutes a definite safety  hazard. ·  Do not install substitute parts or perform any unauthorized modification to the equipment.  Changes or modifications not expressly approved by BridgeWave can void the user’s  authority to operate the equipment. iii  580­00519 rev. D ...

  • Page 4: Regulatory Information

    AR/GE/FE/U 80/80X Installation Manual  Regulatory Information  This device complies with Part 101 of the FCC Rules.  Links installed in the U.S. must be registered with the FCC as provided for in Part 101 of the FCC  regulations. For more information contact BridgeWave’s Customer Service via E­mail  support@bridgewave.com or call at 408­567­6906.  Equipment Precautions  Water and Moisture – The 80GHz System is designed to withstand precipitation conditions typically  encountered when installed outdoors.  Power Sources ­ This product should only be operated with the type of power supply provided by  BridgeWave Communications Inc. iv  580­00519 rev. D ...

  • Page 5: Table Of Contents

    AR/GE/FE/U 80/80X Installation Manual  Table of Contents  Copyright Notice & Disclaimer ....ii  3  Installation .......... 8  Export Control ......... ii  3.1  General......... 8  Product Compatibility ......ii  3.2  Equipment Unpacking....8  Safety ............iii  3.3  Equipment Inventory ..... 9  Regulatory Information ......iv  3.4  Installation Tools ......10  Equipment Precautions......iv  3.5  Antenna Mount Installation..10  3.6  Antenna and Radio Installation ... 14  1 ...

  • Page 6: Introduction

    AR/GE/FE/U 80/80X Installation Manual  1  Introduction  1.1  Purpose of Manual  The information in this manual is directed to persons who must perform or coordinate the tasks  associated with the process of installing wireless communication devices, and planning  communication network applications.  1.2  Prior Knowledge  This manual assumes the operator has at least basic experience with and an understanding of  wireless technology and some familiarity with configuring and operating networking equipment.  Preferably, the person installing this equipment fully understands the information covered in this  manual prior to attempting these procedures.  DANGER, WARNING and NOTE statements have been placed in various sections throughout this  document to alert personnel of possible traffic affecting issues and to provide additional tips and  helpful information. These statements should be closely observed.  Symbol  Description  Indicates that personal injury can result if the user does not  comply with the given instruction.  A DANGER statement will describe the potential hazard, its  possible consequences, and the steps to perform to avoid  personal injury.  Indicates that equipment damage, process failure and/or loss of  data can result if the user does not comply with the given  instructions.  A WARNING statement will describe the potential hazard, its  possible consequences, and the steps to perform to avoid  serious equipment damage.  Provides supplementary information to emphasize a point or  procedure, or provides a tip for easier operation. 1  580­00519 rev. D ...

  • Page 7: Contact Information

    AR/GE/FE/U 80/80X Installation Manual  1.3  Contact Information  Technical Assistance and Customer Service  BridgeWave distributors and resellers are authorized local service providers and are responsible for  immediate Tier 1 customer support. If a problem cannot be resolved, contact BridgeWave Customer  Service for assistance:  Location:  Santa Clara, CA USA  E­mail:  support@bridgewave.com  Tech Support Hot Line:  +1.408.567.6906  eService Center  http://bridgewave.com/support  Return Material Authorization (RMA)  Should BridgeWave equipment have to be returned for repair or replacement, an RMA number must  be obtained in advance from BridgeWave or a local BridgeWave distributor. When returning  equipment, be sure to clearly indicate the RMA number on the outside of the shipping carton.  BridgeWave eService Center:  You can view knowledgebase content, open a ticket, update tickets and request RMAs on­line 24x7.  To view current ticket and RMA status, please go­to http://bridgewave.com/support and select  ‘eService Center’ to login and enter your support portal.  First time users of eService Center will need to submit a request to Support@bridgewave.com, for a  login ID and password.  A support engineer will contact you with your login ID and password.  BridgeWave Sales  E­mail:  sales@bridgewave.com  Inside Sales:  +1.866.577.6908 2  580­00519 rev. D ...

  • Page 8: Site Planning

    AR/GE/FE/U 80/80X Installation Manual  2  Site Planning  2.1  General  Before the start of any installation, a survey  of the planned deployment site should be conducted  first. The surveying personnel should be fully familiar with the details and requirements needed to  successfully install the 80GHz radio system.  2.2  Equipment Checklist  We suggest the site survey team may need the following equipment: ·  Binoculars (not always required) ·  WAAS­capable GPS location device ·  Tape measure to determine distances for cable runs to ingress points ·  Digital camera (not always required) ·  Site survey report form to document and help assess site ·  Signaling mirror (provided but not always required) ·  70­90GHz Link Registration Datasheet. Contact BridgeWave Tech Support to learn where  one can obtain the latest version of this form. You may E­mail support@bridgewave.com for  this request or request it on­line via eService Center http://bridgewave.com/support.  2.3  Line of Sight (LOS)  The 80GHz Wireless Gigabit Ethernet link requires LOS for proper operation.  Binoculars and  spotting mirrors may be used to assist in  the confirmation of LOS.  Path planning should include an investigation into future building plans that could block the LOS  path, and other long­term incremental obstructions such as tree growth. Intermittent obstructions  such as aircraft at a nearby airport should also be considered. 3  580­00519 rev. D ...

  • Page 9: Link Distance

    4.3  10000  1.8  6.21  5.9  2.4  Link Distance  Measurement of the link distance is important in estimating the link availability and calculating  expected Receive Signal Level (RSL). This measurement can be performed using the Latitude and  Longitude coordinate readings from a Global Positioning System (GPS) device, which is placed near  the proposed locations of the antennas. Additionally GPS reading will be required in order to comply  with the FCC registration process.  The Minimum 80GHz Link distances are as follows: ·  AR/GE/FE­80: 328 feet (100 meters) ·  AR/GE/FE­80X: 1312 feet (400 meters)  To estimate maximum distances and availabilities for a given product and region, BridgeWave’s  Path Availability calculator can be used. To obtain the latest version of BridgeWave’s Path  Availability calculator, contact BridgeWave’s Customer Service or search eService Center  Knowledgebase.  2.5  Antenna Location  The optimum location for the antennas must be determined. The ideal location should provide for  ease of erecting and mounting the antenna, as well as providing unimpeded LOS to the remote  location. The following factors should be taken into account: ·  Type of mounting—fixed or roof­safe pole mounting. ·  Location of fiber and DC power wiring ingress/egress of the building. ·  Length of cable runs. ·  Confirmed Earth Grounding connection points. ·  Obstructions, including allowances for tree growth. ·  Accessibility of the radio mounting location. ·  Accessibility of the site during and after working hours.

  • Page 10: Cabling

    2.6  Cabling  The installation site should be inspected to determine the run paths for the fiber cable and power  cable from the radio equipment to the termination point. Locations for roof penetration should be  identified. The routing and securing of all cables should conform to all applicable codes and  requirements. Depending on the likelihood of damage due to foot traffic or equipment movement,  cabling conduit may be required. The maximum cable run length as specified for the equipment  being installed must not be exceeded, refer to Table 2.6­1 and 2.6­2 for cable types and limitations.  The radio requires LC type connectors on duplex multi­mode fibers to properly connect between the  radio and the users network equipment.  Single­mode fiber connections are not supported for use  with the standard product. The network equipment end of the fibers should be terminated with  connectors that match the user’s network equipment fiber interface.  Table 2.6­1: Maximum Fiber Length  Fiber Cable Length  Cable Type  Up to 270 meters  62.5/125 μm  Up to 500 meters  50/125 μm  The 80GHz radio includes a 100­240 VAC power adaptor, suitable for indoor operation only, that  converts the AC voltage from a standard electrical outlet in the wall to DC voltage.  For outdoor­  rated power supply options, contact BridgeWave customer service. The radio requires a minimum of  15.0 VDC at the connector on the radio unit (24.0 VDC maximum) to function properly.  When planning the cable run from the indoor AC power adaptor to the radio unit, it is required to use  the cable gauge (AWG) indicated below to ensure adequate voltage at the radio.  The indoor and  outdoor portions of the DC power cabling must conform to all respective indoor and outdoor  national and local electrical and building codes; note that requirements may differ for the indoor and  outdoor portions of the cabling and that a grounded surge protector is normally required at the point  where the cable enters the building.  The DC power cabling must consist of two 12 or 14 gauge­  stranded conductors based on the required cable run length.  Table 2.6­2: Minimum DC Cable Size  DC Cable Length  Conductor Size  Up to 125 meters  14 AWG  (2.5mm²)  Up to 200 meters  12 AWG  (4mm²)  Figure 2.6­1 shows a standard 14­gauge wire that has been fitted with the power connectors  (provided) for the radio’s internal power supply necessary to mate with the (not provided) DC power 5 ...

  • Page 11: Grounding & Lightning

    AR/GE/FE/U 80/80X Installation Manual  cables. A standard crimping/splicing tool (not provided) is required to terminate the power  connectors onto a 14­12­gauge cable required for use with the 80GHz.  On the radio end no connectors are required; simply screw terminals to appropriate polarity. The DC  power cable should be fed into the connector on the casing first and then the green connector  attached to the radio after making a strain relief coil around the electronic housing.  Figure 2.6­1:  (Left) 14­gauge DC power cable terminated to radio end. (Right) DC 14­gauge cable from the power  supply end.  2.7  Grounding & Lightning  Proper grounding of the outdoor equipment reduces  electromagnetic interference, provides lightning protection, and  protects against electrical discharge.  Using improper techniques in lightning prone geographic areas  may pose a danger to local personnel.  The source and connection points for the building­to­earth ground  in the vicinity of the antenna location should be determined.  In addition to grounding the equipment, BridgeWave strongly recommends, and local building  codes may require, the DC electrical cable to be protected from electrical surges by a surge  suppressor. The surge suppressor must be installed at the point where the DC electrical cables  exit/enter the building. 6  580­00519 rev. D ...

  • Page 12: Environmental

    AR/GE/FE/U 80/80X Installation Manual  For more information on recommended accessory devices and  kits, contact BridgeWave Sales  2.8  Environmental  The structure to which the equipment will be mounted should be adequate to bear all wind and  weather conditions. The environmental conditions at the location must conform to the operating  environment specified for the equipment.  2.9  Cabling Diagram  Figure 2.9­1 details the equipment and cabling found on a typical installation of BridgeWave’s  80GHz radio equipment. Use of the copper port is optional and is not required for management agent  access or for normal data traffic operation.  Figure 2.9­1: Simple Network Diagram 7  580­00519 rev. D ...

  • Page 13: Installation

    AR/GE/FE/U 80/80X Installation Manual  3  Installation  3.1  General  It is recommended that installation personnel read this section in its entirety prior to installing the  BridgeWave System. During a particular phase of installation, the user may refer directly to the  applicable subsection.  The Installation section is comprised of seven subsections covering the procedures and guidelines  for installing the BridgeWave Radio System.  Subsections 3.3 through 3.4 contain information necessary to prepare for the equipment installation.  Subsections 3.5 through 3.8 covers equipment installation procedures.  Subsections 3.9 and 3.10 contain information necessary for aligning the antenna.  3.2  Equipment Unpacking  The radio system equipment will arrive in two boxes—one box for the low band radio and one box  for the high band radio.  Locate the correct box (low band or high band) before beginning  installation by checking the label on the outside of the box or on the radio itself.  It is recommended  that the shipping cartons and packing materials be retained in the event that it is necessary to return  any equipment.  The radiated polarity can be identified on unpacked radios by the  first letter of the polarity V or H (Vertical or Horizontal) on the  top of the unit chassis or by the polarization labels. See Figure  3.6­1 and 3.6­2 for further details. 8  580­00519 rev. D ...

  • Page 14: Equipment Inventory

    80GHz radio unit (1 low­band transmit unit & 1 high­band transmit unit)  2 ea.  Standard Power Supply (Indoor rated, 100­240VAC input to 24VDC output)  1 ea.  CD with Manuals (1 CD provided per pair of radios)  2 ea.  DC power connection set. (Includes 2­prong DC plug and 2 ea slip fit plugs/receptacles)  2 ea  Antenna and mount kit  1 ea.  Signaling mirror  1 ea.  Hard reset box  2 ea.  RSL / Quality test cable  2 ea.  Stainless Steel Screws # 8­32 X 3/8, Phillips pan head  Table 3.3­2: Antenna and Mount Kit Parts List  Qty.  Description  1 ea.  Antenna  1 ea.  Lower pole mount assembly  1 ea.  Upper pole mount assembly  1 ea.  Antenna mounting plate  2 ea.  3/8 bolts  2 ea.  3/8 lock washers  2 ea.  3/8 flat washer  2 ea.  3/8 nylon washer  For more information on recommended accessory devices and  spare parts, contact BridgeWave Sales 9  580­00519 rev. D ...

  • Page 15: Installation Tools

    ·  Screwdriver, slotted 0.1 inch wide. ·  Open­end wrench 9/16 inch ­ 2 ea. ·  Open­end wrench 1/2 inch. ·  Ratchet with 6­inch extension and 9/16 inch deep socket. ·  Wire stripper/cutter/crimp tool (10­16 gauge). ·  Electrical tape. ·  Fish tape for pulling cable. ·  Cable tie wraps. ·  Hand­held DVM (digital voltmeter) with standard banana plug receptacles.  3.5  Antenna Mount Installation  1.   Read these instructions before beginning installation. Caution  should be used. Qualified persons experienced with antenna  assembly and installation are required for installation.  2.  BridgeWave Communications Inc. disclaims any responsibility  or liability for damage or injury resulting from incorrect or unsafe  installation practices.  3.   The antenna has been formed to a very close tolerance  parabolic shape. Careful handling and assembly is required to  avoid denting the reflector, which would degrade antenna  performance.  When using the left side radio mount position, the antenna ends up  getting rotated by 180 degrees. The drain hole must be open at  the bottom and closed off at the top of the antenna to prevent  water ingress. ·  For the 80X, move the bottom drain hole plug to the top  drain hole position. ·  For the Standard 80 remove the four Philips head screws 10 ...
  • Page 16 AR/GE/FE/U 80/80X Installation Manual  from the radome and rotate the radome so the drain hole is  at the bottom. Be careful not to contaminate, damage or  smudge the shiny coating of the antenna surface or  feedhorn and make sure the gasket is evenly seated when  re­attaching the radome cover.  1.  Attach the upper pole mount to the antenna  mounting plate.  Confirm that the mount is centered as shown.  Tighten bolts securely.  Figure 3.5­1:  Upper pole mount attached to antenna  mounting plate  2.  Attach the lower pole mount and azimuth fine  adjust as shown.  Hardware: Flat washer, bushing (inside eye),  flat washer, lock washer, bolt.  Figure 3.5­2: Azimuth fine adjust assembly 11  580­00519 rev. D ...
  • Page 17 AR/GE/FE/U 80/80X Installation Manual  Confirm that the mount is centered as shown.  Tighten bolts securly.  Figure 3.5­3:  Lower pole mount attached to antenna  mounting plate  3.  Completed installation of pole mount with  right hand offset for the antenna.  Note the position of the elevation fine adjust  hex nut.  The pole mast (not supplied) must be 3.5 to  4.5 inch (89 to 114mm) O.D. SCH40 steel  pipe or equivalent.  Figure 3.5­4:  Pole mount with right hand offset 12  580­00519 rev. D ...
  • Page 18 AR/GE/FE/U 80/80X Installation Manual  1.  Optional left hand antenna offset mount  preparation: ·  Remove azimuth bolts ·  Rotate the antenna mounting plate 180º ·  Replace azimuth bolts ·  Tighten azimuth bolts  Note the position of the elevation fine adjust  hex nut.  Figure 3.5­5:  Pole mount with optional left hand  offset 13  580­00519 rev. D ...

  • Page 19: Antenna And Radio Installation

    AR/GE/FE/U 80/80X Installation Manual  3.6  Antenna and Radio Installation  It  is  critically  important  during  installation  to  ensure  the  radios  on  each  side  of  the  link  are  in  the  same  polarization  (horizontal­horizontal  or  vertical­vertical).  A  link  that  has  a  radio on one side of the link set in the horizontal polarization  and  the  other  side  of  the  link  set  in  the  vertical  polarization  will not operate properly. ...
  • Page 20 AR/GE/FE/U 80/80X Installation Manual  3.  Course align azimuth (i.e. side­to­side or  horizontal) and tighten 4 carriage bolts to  secure pole mounts.  4.  Loosen the 4 azimuth lock bolts.  5.  Adjust eyebolt length using a 9/16” open­  end wrench to required location.  6.  Secure the 4 azimuth lock bolts (tighten  untl lock washers are flattend).  Figure 3.6­3:  Azimuth adjustment bolts  (Note: Antenna not shown for clarity)  It is very important that the azimuth bolts are tightened before any elevation  adjustment is attempted. The very narrow beam width of these antennas (0.4º and 0.9º) makes it  necessary to completely tighten the bolts of the azimuth adjustment while adjusting the elevation  and vice versa.  7.  Loosen the 2 antenna mounting bolts  8.  Rotate elevation fine adjust hex nut as  required to set correct elevation (i.e. up­down  or vertical).  Do not try to adjust the  elevation fine adjust bolt without first  loosening the antenna bolts (step 7). Doing so  may damage the brass elevation adjustment  pin.  9.  Tighten the 2 antenna mounting bolts after  correct elevation is set.  Figure 3.6­4:  Elevation fine adjustment 15  580­00519 rev. D ...

  • Page 21: Cable Installation

    AR/GE/FE/U 80/80X Installation Manual  3.7  Cable Installation  3.7.1  Fiber Cabling  1.  Install a duplex multi­mode fiber from the radio to the network termination equipment  (switch or router with 1000Base­X port). The cable should be looped around the inside of the  enclosure to provide strain­relief. Do not connect the fibers to the radio’s fiber ports at this  time.  The connectors on the radio end of the fiber require two LC connectors; the connectors on  the switch/router end should mate to the network equipment.  2.  Connect fibers at the network equipment.  It is important not to connect the fibers to the radio until after  aligning the radio as the radio performs an automatic calibration  once the fiber is inserted into the radio and this calibration will  not operate properly if the radio is not properly aligned. If this  inadvertently occurs while the radio is powered on, unplug the  fibers and power cycle the radio.  3.7.2  Power Cabling  1.  Select indoor location, with easy cable routing to the radio, for the AC power adaptor.  Normally it is convenient, but not required, to place the adaptor near the network termination  equipment.  2.  Ensure the DC wire used is 14­gauge type and no longer than 125 meters; or 12­gauge and  no longer then 200 meters.  3.  Connect the provided DC Connectors onto the 14­guage wire using a splicing/crimping tool.  For the use of 12­gauge wire it may be necessary to trim a few strands from the ends of  thicker stranded cables to more easily fit the crimp connectors.  4.  Install the DC power cable and attach to the AC adaptor using the supplied crimp connectors.  Do not connect the power jack to the radio at this time.  The fiber and power cables are inserted through the straight  through fitting before the 3/4" flexible conduit is connected to the  fitting. Ensure that the cables do not get pinched when the conduit  is pushed onto the fitting. Both cables should be looped around the  inside of the enclosure to minimize tension on the cables when ...
  • Page 22 AR/GE/FE/U 80/80X Installation Manual  A ­48Volt DC version is available for this product. The power  connector is the same but the connector location is slightly moved.  The NMS ’Status Page’ reading will still read 24V.  Figure 3.7.2­1:  80GHz  power and data cables with  service loop for strain relief and proper fiber bend  radius.  3.7.3  Ground Cabling  The preferred method for grounding the radio unit is to ground the mast to a ground source, since  this provides the largest grounding surface contact possible. If this is not possible, then use the  following procedure:  1.  Attach the lug of the ground cable (not provided) with the radio to one of the two #8  holes at the bottom of the radio using a #8­32 x ½” long bolt, #8 lock washer and #8 flat  washers (not provided).  2.  Connect other end of the ground cable to a nearby ground location.  3.7.4  10/100Base­T Surge Suppressor  If the 10/100Base­T port is permanently connected to other network equipment (not normally  required), it should be connected using Cat5e UTP cables rated for the outdoor and/or indoor  environments where the cables will be run.  It is essential that the cabling be connected to the radio unit through an Ethernet­rated surge  suppressor inside of the plastic back cover of the unit, and a surge suppressor should also be used at  the point where the cable enters a building or is connected to other outdoor equipment that does not  already contain surge suppression hardware. 17  580­00519 rev. D ...
  • Page 23 AR/GE/FE/U 80/80X Installation Manual  For more information on recommended accessory devices and  kits, contact BridgeWave Sales  Failure to install surge suppression hardware on the UTP cable  inside the radio and a second surge suppressor at the building’s  point­of­entry can expose the radio and network equipment to  electrical surges due to lightning strike or other phenomena. Such  electrical surges could cause irreparable damage to the radio  and/or network equipment not covered by the manufacturer’s  warranty.  Figure 3.7.4­1:  Ethernet surge suppressor connected to radio 10/100Base­T port 18  580­00519 rev. D ...

  • Page 24: Ice Shield Canopy Installation

    AR/GE/FE/U 80/80X Installation Manual  3.8  Ice Shield Canopy Installation  The Ice Shield assembly is an optional item and can be ordered in  kit form through a BridgeWave sales or distribution partner.  3.8.1  Introduction  In northern climates, the buildup of ice or snow on antennas can be a problem for millimeter  wave radio installations. These problems are twofold: the electrical effect of snow and ice  built up on the antenna’s radome; and the mechanical impact of the additional weight of the  snow or ice on the antenna and supporting structure.  The formation of ice or snow on the antennas radome can cause attenuation of the signal to  the point where the link may become severely degraded or unusable. Uneven ice buildup can  cause scattering of the signal, which in turn results in standing waves.  At 80GHz, ice buildup less than 1mm thick (one­quarter wavelength at 80GHz) may result in  degraded performance of the link. Such thin layers are not likely to exist for extended  periods, as ice tends to melt. In cold climates when the radome is below freezing  temperature, ice does not stick to it, thus there is no issue. However in mixed rain­snow­ice  storms, ice can stick to the radome, causing the link to operate at less than its optimal design.  Once the ice has hardened and freezes, the added weight of the ice on the antenna increases  the wind load on the tower or mast, which may cause premature failure of the mounting  structure. As ice breaks apart due to melting, or via its own weight, these large and heavy  sheets falling down a tower or mast can cause damage to antennas or other objects mounted  below. 19  580­00519 rev. D ...
  • Page 25 AR/GE/FE/U 80/80X Installation Manual  Figure 3.8.1­1: 80X Ice Shield  BridgeWave provides an ice shield kit, designed to combat the buildup of ice on  BridgeWave’s 80GHz wireless bridges.  These inexpensive ice shields are designed to be easily fitted on radios with integrated  antennas or radios with 24” antennas.  3.8.2  Optional Kit  The part number for this kit is 515­00529 (Available through Sales, see Contact Info section)  Refer to the table below for the kit required for your particular application.  Each kit contains the necessary materials for the installation of the ice shield on one radio.  Two kits are required per link.  Qty:  Description:  1 ea.  Ice Shield Canopy  1 ea.  Ice Shield Clamp, 6’ 20  580­00519 rev. D ...
  • Page 26 AR/GE/FE/U 80/80X Installation Manual  3.8.3  Installation Instructions  1.  Remove the protective liner from the plastic canopy  2.  Use a screwdriver or 5/16” nut driver to set the hose clamp to the end of its range for  maximum opening  3.  Slip the hose clamp over the radome so that it loosely sits in approximately the middle of the  radome.  4.  Slide one end of the plastic canopy under the clamp and slowly bend it around the canopy  and work it under the rest of the clamp.  5.  Align the canopy to the back edge of the radome and position the clamp 1 to 3” away from  the edge  6.  Tighten the clamp until snug.  (Do Not Overtighten)  Remove canopy when it’s not snowing to reduce antenna wind  loading 21  580­00519 rev. D ...

  • Page 27: Antenna Alignment

    AR/GE/FE/U 80/80X Installation Manual  3.9  Antenna Alignment  3.9.1  Before Turning On the System  1.  Finish the installation as described in Chapter 3.5 and 3.6  2.  Ensure fiber cables are still disconnected!  3.9.2  Connect DC power to the radio.  3.  Verify that the Power LED is lit.  If the Power LED is not lit, carefully use the voltmeter to  verify the correct voltage and polarity at the radio connector.  Turn off the Power Supply  before making any corrections.  4.  Repeat steps 1 through 3 on the far­end of the link.  3.9.3  Prepare to rough align the radio.  5.  Connect RSL test lead cable to radio and place voltmeter with readings in view.  6.  Loosen the pole mount brackets enough to allow you to swing the unit horizontally.  7.  Reference Chapter 3.5 for illustration of antenna mount bolts and their purpose.  3.9.4  Rough align the radio antennas  8.  Set the radio terminal to the pre­defined azimuth if available. If not, you may utilize  binoculars or signal mirror to locate the far end radio location.  9.  If you can see the far­end radio terminal estimate the alignment visually and tighten the pole  mount brackets with fine adjustment bolt set to the middle of adjustment range.  10.  Ensure the horizontal adjustment bolts are snug; only tighten bolts one quarter of a turn.  11.  Slightly rotate each antenna up/down for best vertical alignment and left/right for best ...
  • Page 28 AR/GE/FE/U 80/80X Installation Manual  13.  Repeat these steps on far end radio.  3.9.5  Fine Adjustment  14.  Ensure to loosen the “fine adjustment” bolt (the small eye bolt).  15.  Pan antenna slowly from left to right and capture the highest RSL voltage peak.  16.  See Figure 3.9.5­1 below to help guide you in obtaining the highest RSL voltage reading.  17.  Tighten down the azimuth adjustment bolts.  18.  Loosen the two bolts holding the antenna to the antenna mount.  19.  The vertical fine adjustment bolt is not designed to be tightened; use the “hex nut” to fine  (and course) adjust the elevation (vertical position) to highest RSL value.  20.  While monitoring the voltmeter, begin to align the vertical position of the antenna to obtain  the highest RSL voltage level.  21.  Once completed, this fine adjustment must be repeated at the remote end of the system, if  you have not obtained the “target” RSL voltage for the given path distance (see RSL Vs.  distance chart in Appendix B).  22.  If you have not obtained the “target” RSL voltage for the given path distance (or you want to  further improve it), you will need to re­align the antenna, go back to the original site you  started with and restart steps 14­21 and re­align again. See Figure 3.9.5­1 below of a  conceptual illustration of the antenna beam to keep in mind while you perform a re­  alignment.  23.  Once again, the very narrow beam width of these antennas (0.4º and 0.9º) makes it necessary  to completely tighten the bolts of the azimuth adjustment while adjusting the elevation and  vice versa.  Verify that the RSL voltage falls within the expected range based  on the graph in Appendix B. 23  580­00519 rev. D ...
  • Page 29 AR/GE/FE/U 80/80X Installation Manual  Main Beam  First Side­lobe  Second Side­lobe  (sometimes undetectable)  Nulls  Center Location  Target Voltage  Below Target  Voltage  Common  “First Try”  Possible  Possible  “First Try”  “First Try”  Possible  “First Try”  This illustration is a conceptualized cross section of a beam to exemplify a  Figure 3.9.5­1:  horizontal RSL level voltage reading against relative locations with an assumed  fine tuned vertical position. Keep in mind how narrow the beam is at 80GHz, the  3dB beam width for 80GHz is 0.9º with 12” antenna and 0.4º for 24” antennas  with the extended range models 80X. 24  580­00519 rev. D ...
  • Page 30 AR/GE/FE/U 80/80X Installation Manual  3.9.6  Locking Down Radio Antenna  24.  After the target RSL level has been achieved, ensure all bolts are tightened evenly, securely  and ensure the RSL voltage remains unchanged after tightening is completed.  25.  The very narrow beam width of this antenna (0.4º and 0.9º) makes it necessary to completely  tighten the bolts of the azimuth adjustment while adjusting the elevation and vice versa.  26.  Always evenly tighten bolts in small fractions at a time to ensure minimum change to your  completed alignment.  3.9.7  Connecting the Fiber  Connect the fiber cable to one of the radios at a time. The fibers should already be connected to  active network equipment.  The fiber integrity indication on the network equipment could  show up or down independent of the RF link status.  3.9.8  Auto Calibration  27.  Once the fiber is connected to the radio, the radio will begin an internal link calibration.  28.  During this time the Link Up LED will blink for up to 120 seconds.  29.  Wait until the Link Up LED is lit solid  30.  Verify the Link Quality voltage is 3.0­3.3V (i.e., error free). Repeat steps (30­32) for the far­  end radio. For more details on Auto Calibration see section 3­9 below  3.9.9  Remove the Test Cable  31.  Remove the test cable from the radio, replace the rear plastic cover and hand tighten the back  cover nut to the point where the back cover stops (i.e. when it hits the metal ring on the back  metal plate). The installation is now complete.  The most important alignment ‘tool’ for these models is care and  patience! It is recommended that these models be aligned with  personnel present at both ends of the link, and the installers  should allow 90 minutes to optimally align these units.  80 and 80X antennas exhibit narrow beam widths of  0.9º and 0.4º.  Link distances are great and  alignment becomes more critical.

  • Page 31: Auto Calibration

    AR/GE/FE/U 80/80X Installation Manual  3.10 Auto Calibration  The Auto Calibration feature scans the receive signal across the entire (broad) band and flattens the  levels, much like the equalizer on your home or car stereo.  The radio system is said to be in “Alignment Mode” when it is first powered up with no fiber  connected.  The Auto Calibration mode is triggered ON as soon as the fiber cable is connected. The fiber  interface of the radio terminal needs to detect an optical signal of the appropriate wavelength. This  requires the fiber optic cables be connected to a 1000Base­X port on an Ethernet device (switch,  router, media converter, etc.) or this can be accomplished with a fiber optic loopback cable by  connecting the fiber output of the radio into the fiber input of the radio.  If used, the loopback cable should only be connected long enough for auto­calibration to start and  should be removed immediately.  The radio terminal indicates the Auto Calibration by flashing the Link LED on/off ­ this cycle lasts  for up to 120 seconds.  Auto­calibration is a required step per installation once antenna alignment is completed.  3.10.1  AdaptRate™ Fiber Calibration Procedure (AR80 and AR80X only)  In order for an Adaptive Rate link to operate correctly, it is especially critical to ensure the following  process is followed exactly. If you feel this process may not have been followed or you wish to re­  attempt the process, be sure to first power down both radios, remove any fiber connection before  turning the system on. This will get you back to original factory radio calibration settings and place  the radio link in “alignment mode”.  START:  1.  First, with a  local PC, view each radio's Setup page and make sure the operating mode is set  to AR and that the Installation Auto Calibration is 'enabled' at both ends. The default value is  ‘enabled’.  VERIFICATION: Double check this setting on both radios.  2.  On initial Power up, do not connect any fiber cables  VERIFICATION: It is best to physically disconnect any fiber cables from the radio unit ports,  rather than just relying on the far ends of the cables being disconnected.  3.  Upon completing the antenna alignment procedure, make sure both ends have a minimum of  2VDC in Quality voltage, if not, further alignment may be required. Small fluctuations are  okay. 26  580­00519 rev. D ...
  • Page 32 AR/GE/FE/U 80/80X Installation Manual  If you do not obtain a Quality voltage of 2VDC, do not proceed to  calibrate the system. Ensure you are aligned and achieve your  target RSL level. This can be confirmed for your path distance by  looking up the RSL voltage to distance curve in Appendix B.  4.  At this point you need to connect the fiber cable (or a fiber loopback if no network gear is  terminated to the far end of the fiber).  If using a fiber loopback, remove immediately when the Link LED starts blinking.  Calibrate one side at a time and while monitoring the Quality voltage with DVM. Verify you are  getting a 'quadruple hump'. i.e. voltage will rise, drop, rise, drop, and rise again, as illustrated below.  It should end with a 3.0VDC to 3.3VDC reading on your DVM. Also verify the radio ‘Link LED’ is  also ‘flashing’ on/off during this process. See Figure 3.10.1­1 for an illustration of the Quality  Voltage as it fluctuates during the calibration process.  Quality Voltage during Calibration Process (90­120 sec.)  10 sec.  2.0 ­ 3.3VDC  Fiber  connected, Radio Link  Radio Link LED  LED starts flashing  stops flashing  Figure 3.10.1­1:  Quality Voltage reading during Auto Calibration process  If you cannot obtain a good quality voltage and you have obtained the target RSL, contact Technical  Support at (408) 567­6906 or e­mail support@bridgewave.com for further assistance.  You must wait for the Auto Calibration process to complete on one  radio terminal before auto calibrating the remote radio and  ensure both radios pass the calibration process. Failure to wait  for the calibration to complete may result in a failure to create an  RF connection between radio terminals. 27  580­00519 rev. D ...
  • Page 33 AR/GE/FE/U 80/80X Installation Manual  At this point, open the Status page from the unit’s NMS interface and ensure the Radio TX and RX  is operating at 1000 Mbps for both radios.  Click the refresh button a few times to ensure it is a good reading.  If all indicators are good, then go to the next steps. If not, then go  back to step 1 or contact BridgeWave Technical Support for  assistance.  5.  Go to Statistics page and reset the stats for each radio end.  6.  Perform a ping test. Open two command line windows and ping the local and remote  management agent. Factory default IPs are; 192.168.0.1 for low­band and 192.168.0.2 for  high­band and perform a ping to both ends and wait a few minutes, ensure you are getting  responses from the local and remote management agents.  7.  Review statistics page results and ensure packets are being transmitted, received, and there  are no excessive error conditions.  8.  If all is performing well, you must now 'disable' the Installation­Auto Calibration option on  the Setup page of each radio.  3.10.2  Installation Auto­Calibration Feature (AdaptRate™ models only):  This feature should be disabled only after the radio system has been completely installed and  calibrated as described above.  In the NMS ‘Setup’ screen, select Installation Auto­Calibration to ‘Disable’ and press the ‘Submit  new Values button at the bottom of the screen  Figure 3.10.2­1:  Installation Auto­Calibration Setting  (AUTO CALIBRATION FINISHED) 28  580­00519 rev. D ...
  • Page 34 AR/GE/FE/U 80/80X Installation Manual  Failure to ‘Disable’ the Installation Auto­Calibration option can  trigger an inadvertent re­calibration of the system, under certain  power failure conditions.  3.10.3  Forced Re­Calibration  Option 1: Use the Auto­Cal function in the NMS ‘Maintenance screen. This function will store the  calibration values in non­volatile memory.  Option 2:  Enable “installation auto calibration” in the NMS and ‘Apply Settings'. Disconnect the  DC power and fiber optic cables from the radio. Power up the radio while the fiber is still  disconnected. The Auto Calibration will start as soon as the fiber optic cable is reconnected to the  radio terminal.  When a radio is power cycled with the fiber connected to network equipment, the radio will use the  calibration values stored in non­volatile memory from the last successful auto­calibration process  even if the enable Auto­Cal setting being set to ‘Enable’. The radio link will come up immediately.  When a radio has “Installation Auto Calibration” disabled, the radio will use the calibration values  stored in non­volatile memory from the last successful auto­calibration process, regardless of the  fiber interface connected to network equipment or not.  Should moving the link to a new location or re­alignment of the  link become necessary, the link must be recalibrated per the auto­  calibration procedure described in Section 3.10. 29  580­00519 rev. D ...

  • Page 35: Qual & Rsl Test Cable

    AR/GE/FE/U 80/80X Installation Manual  3.11 QUAL & RSL Test Cable  The alignment procedure is optimized through the use of the provided test cable.  This test cable is  designed for use with a digital voltmeter (not provided) to read the Link Quality and Receive Signal  Level (RSL) voltage generated by the radio’s receiver. See Figure 3.11­1.  Figure 3.11­1:  Supplied test cable for measuring Link Quality and Receive Signal Level voltages  1.  To read the RSL value of the radio, insert GND (ground) and RSL banana plugs into the  voltmeter. Note the RSL voltage. The voltage may be fluctuating; in this case, note the maximum  value seen.  2.  To read the Link Quality value of the radio, insert GND (ground) and QUAL banana plugs into  the voltmeter. Note the Link Quality voltage. After the radios have performed an auto calibration  the quality voltage should read 3.0­3.3VDC if the link is aligned on the main antenna beam and  there are no obstructions (i.e., trees, buildings, etc…) in the path, the link distance is within the  operating parameters of the radio (see Section 2.4 above), and it is not raining heavily. 30  580­00519 rev. D ...
  • Page 36 AR/GE/FE/U 80/80X Installation Manual  3.3  Correctable Errors Detected  3.0  NO  ERRORS  2.0  Uncorrectable Errors Detected  1.7  CORRECTED  ERRORS  UNCORRECTED  ERRORS  0.3  Deframer Unlocked (Link Down)  0.0  0  0  Errors  Figure 3.10.3­2:  Quality Voltage Graph ·  Quality Voltages between 3.0V and 3.3V indicate PRE and POST FEC error­free wireless  link. ·  Quality Voltages between 2.0V and 3.0V indicate a low rate of errors that the forward error  correction will correct. The lower the voltage, the more errors are being corrected. ·  Quality Voltages between 0.3V and 1.7V indicate excessive PRE­FEC errors in the wireless  link, some of which cannot be corrected by the FEC. To indicate this change in error  performance, the quality voltage will drop from 2.0V to 1.7V in a single step. ·  Quality Voltages below 0.3V indicate an unlocked deframer condition. This will be  recognized as a link­down condition. 31  580­00519 rev. D ...

  • Page 37: Radio Link Status Indicators

    AR/GE/FE/U 80/80X Installation Manual  4  Radio Link Status Indicators  During normal operation, the following conditions should exist at the radio, as shown in  Figure 4­1: ·  The Power LED should be lit—solid green; ·  The 1000Base­X (Fiber) LED should be lit—solid green; ·  The Radio Link Up LED should be lit—solid green; ·  The Link Quality BER voltage normally should be 3.0­3.3v when it is not raining.  Figure 4­1:  LED's indicating power, RF link is up and operational, and fiber connected to  network equipment  The 80GHz system does not require periodic maintenance.  However, each end of the link should be  periodically inspected for visible damage or excessive accumulation of dirt on the antenna’s radome. 32  580­00519 rev. D ...

  • Page 38: Connecting Network Equipment

    AR/GE/FE/U 80/80X Installation Manual  5  Connecting Network Equipment  The networking equipment that will be connected to the 80GHz System should be pre­checked to  ensure it operates properly back­to­back over a wired connection.  Once this has been confirmed, it  will save troubleshooting steps if a traffic problem arises after the radio is installed and connected to  the network equipment.  The 1000Base­X interface is factory pre­configured for auto­negotiation and flow control enabled.  Auto­negotiation and flow control can be disabled via the NMS.  The 10/100Base­T interface ships from the factory with auto­negotiation enabled, and cannot be  configured otherwise.  The radios support all standard Ethernet frame sizes, up to 1632  bytes for un­tagged or 802.1q VLAN­tagged frames.  5.1  Network Port Statistics  If the capability exists in the network equipment connected to the 80GHz System, verify the  following: ·  Link integrity ·  There are no receive errors on the link ·  Network traffic is flowing in both directions  For configuring the radio’s Management Agent, please go­to the NMS Manual. It can be found in  the product downloads section on­line; http://www.bridgewave.com/support/downloads.cfm 33  580­00519 rev. D ...

  • Page 39: Apendix A Troubleshooting

    AR/GE/FE/U 80/80X Installation Manual  Apendix A Troubleshooting  The following table provides a summary of possible problems you might encounter while installing a  BridgeWave 80GHz link, along with possible causes and their solutions.  Extensive troubleshooting support and knowledgebase articles are  available at the BridgeWave eSupport knowledgebase online at:  http://bridgewave.com/support/kbrma.htm  Contact BridgeWave support to obtain a login account.  Table A­1: Troubleshooting  Problem  Possible Cause  Resolution  No power to radio  Wrong polarity of supply voltage  Use a DVM to determine the  polarity and voltage on the DC  cable.  (See Section 3.7.2)  The supply voltage measured at  The cable run is too long or the  the radio (when connected) is  cable gauge is too small.  below 15VDC  Shorten the length of the cable  or use larger gauge cable.  (See section 3.7.2)  Fiber light lit at radio but not on  Fiber connector not inserted  Check fiber connections at radio  network equipment  properly  and at network equipment.  Inconsistent fiber port  Verify the configuration of the  configuration between radio unit  network equipment. Both ports  and connected switch or router.  must either be set to auto­  negotiate or each must be set to ...
  • Page 40 AR/GE/FE/U 80/80X Installation Manual  Antennas aligned on side lobes  Repeat antenna alignment  procedure.  Radios set to different  Verify that both radios are  polarizations  mounted in the same  polarization. (see section 3.6)  Installed two high or two low  Verify that one end of the link is  band radios in one link  high and the other end is a low  band radio  Test cable not inserted into test  Ensure test cable is completed  port on radio properly  inserted into the test port of the  radio.  Make sure that you are using  If table is for a different product,  correct RSL voltage table.  consult the correct product  manual.  Low link quality voltage  Antennas are not aligned for  Verify antenna alignment, use  maximum RSL  instructions provided in sections  3.6­3.9  Auto calibration not successfully  Repeat auto­calibration  completed  procedure.  Interference  This is unusual unless other  radios using the same spectrum  are co­located.  Check for possible interference  by turning off the radio at the  other end of the link and verify ...

  • Page 41: Apendix Brsl Vs. Distance Charts

    AR/GE/FE/U 80/80X Installation Manual  Apendix B RSL Vs. Distance Charts  GE/AR80/FE80U RSL Voltage vs. Distance  (Align Antennas to Max voltage and confirm RSL is above Min value)  3.2  ABOVE CALIBRATED  RANGE 3  2.8  2.6  Min Voltage  2.4  2.2  2  1.8  1.6  1  2  3  4  5  6  7  8  9  10  11  Distance (km)  GE/AR80X RSL Voltage vs. Distance  (Align Antennas to Max voltage and confirm RSL is above Min value)  3.2  ABOVE CALIBRATED RANGE  3  2.8  2.6  Min Voltage  2.4  2.2  2  1.8 ...

  • Page 42: Std. Limited Warranty & Sw License

    Product  descriptions  or  technical  requirements  published  by  BridgeWave in its Product Manual (“Specifications”). The foregoing warranty includes Basic Support Services (as defined at www.BridgeWave.com)  from  BridgeWave  during  the  Warranty  Period.  These  warranties  are  provided  for  the  benefit  of  the  original  Buyer  only.    Except  for  the  foregoing  warranties, the Products are supplied “AS IS”. ...
  • Page 43 Term and Termination. This License is effective until terminated. Buyer may terminate this License at any time, provided that Buyer’s termination  does  not  entitle  Buyer  to  any  refund  of  purchase  or  license  fees.  BridgeWave  may  terminate  Buyer’s  rights  under  this  License  immediately  upon  written  notice  if  Buyer  fails  to  comply  with  any  provision  of  this  License.  Upon  termination,  Buyer  must  destroy  all  copies  of  Software  in  its ...
