Summary of Contents for Lenovo ThinkCentre A51p

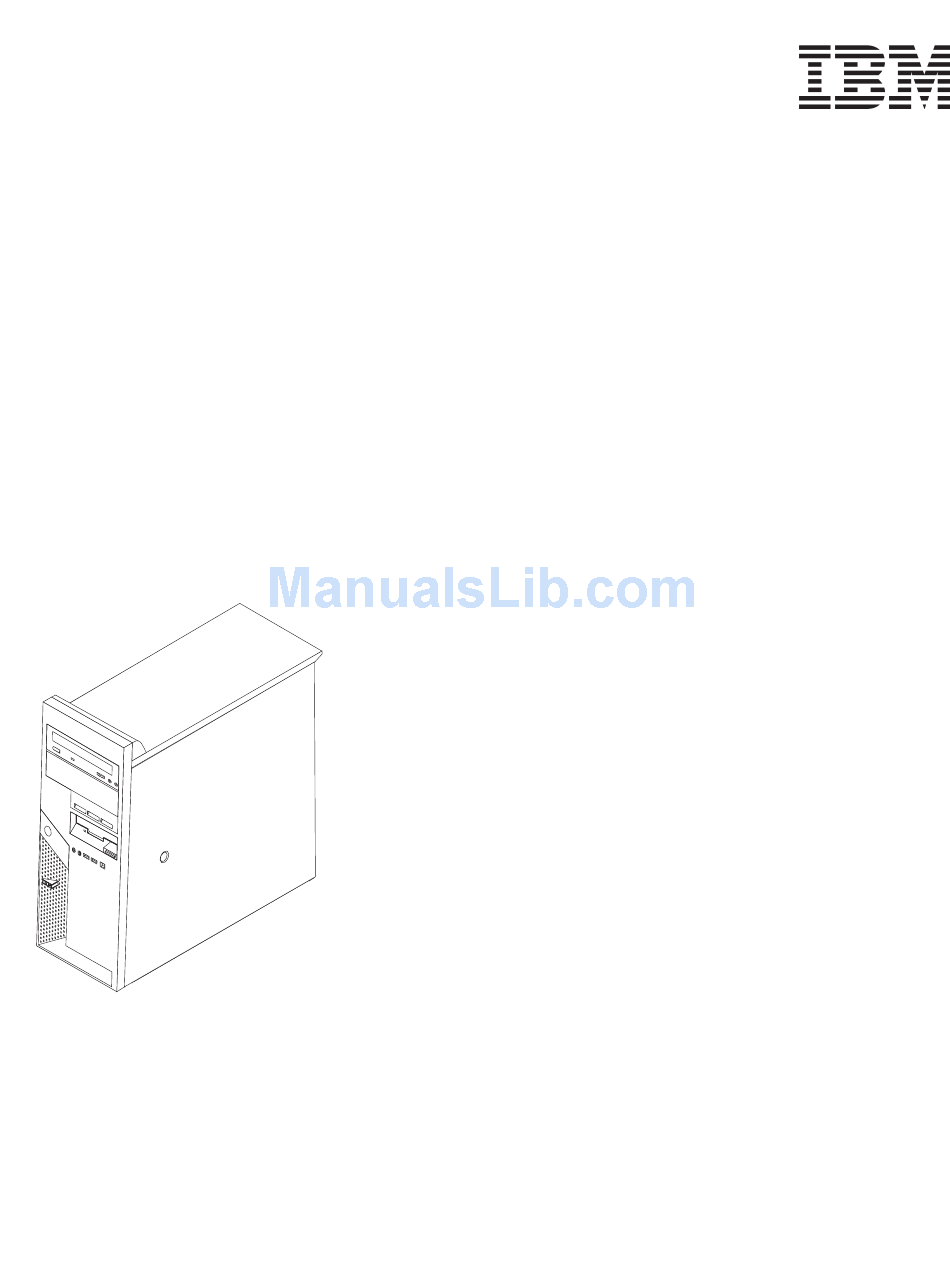

- Page 1 ThinkCentre Handbuch zum Entfernen und Austauschen von Hardware Typen 8143, 8144, 8146 Typen 8422, 8423, 8427...
- Page 3 ThinkCentre Handbuch zum Entfernen und Austauschen von Hardware Typen 8143, 8144, 8146 Typen 8422, 8423, 8427...
- Page 4 Anmerkung: v Die IBM Homepage finden Sie im Internet unter: ibm.com v IBM und das IBM Logo sind eingetragene Marken der International Business Machines Corporation. v Das e-business-Symbol ist eine Marke der International Business Machines Corporation. v Infoprint ist eine eingetragene Marke der IBM. v ActionMedia, LANDesk, MMX, Pentium und ProShare sind Marken der Intel Corporation in den USA und/oder anderen Ländern.
-
Page 5: Table Of Contents
Inhaltsverzeichnis Übersicht ....v Netzteil entfernen und austauschen. Systemplatinenbaugruppe entfernen und austauschen 7 Informationsquellen . Mikroprozessor entfernen und austauschen. . 10 Erforderliche Werkzeuge . Speicher entfernen und austauschen . . - Page 6 Handbuch zum Entfernen und Austauschen von Hardware...
-
Page 7: Übersicht
Übersicht Dieses Handbuch enthält Anweisungen zum Entfernen und Austauschen der fol- genden durch den Kunden austauschbaren Funktionseinheiten (CRUs, Customer Replacement Units): v Netzteil v Systemplatine v Mikroprozessor v Festplattenlaufwerk v Speicher Informationsquellen Die Broschüre Kurzübersicht, die im Lieferumfang des Computers enthalten ist, ent- hält Informationen zum Einrichten des Computers, zum Starten des Betriebssys- tems und zur Fehlerbehebung sowie Bemerkungen. - Page 8 v Gehen Sie vorsichtig mit Zusatzeinrichtungen um. Fassen Sie Adapter und Speichermodule nur an den Kanten an. Berühren Sie keine offen liegende Schalt- logik. v Achten Sie darauf, dass die Komponenten nicht von anderen Personen berührt werden. v Bei der Installation einer neuen Zusatzeinrichtung bringen Sie die antistatische Verpackung mit der Zusatzeinrichtung mindestens zwei Sekunden lang mit einer Metallabdeckung am Erweiterungssteckplatz oder mit einer anderen unlackier- ten Oberfläche am Computer in Berührung.
-
Page 9: Durch Den Kunden Austauschbare Funktionseinheiten (Crus) Austauschen
Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen Achtung Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. - Page 10 5. Drücken Sie auf den Knopf für die Abdeckungsentriegelung an der rechten Seitenabdeckung, schieben Sie die Abdeckung zur Rückseite hin, und heben Sie sie ab. Handbuch zum Entfernen und Austauschen von Hardware...
-
Page 11: Anordnung Der Komponenten
Anordnung der Komponenten In der folgenden Abbildung ist die Anordnung der Komponenten im Computer dargestellt. DIMMs Netzteil Festplattenlaufwerk PCI-Steckplatz Optionaler PCI-Adapter Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen... -
Page 12: Komponenten Auf Der Systemplatine Bestimmen
Komponenten auf der Systemplatine bestimmen Die Systemplatine oder Steuerplatine ist die Hauptschaltkarte Ihres Computers. Sie stellt die grundlegenden Computerfunktionen bereit und unterstützt eine Vielzahl von Einheiten, die von IBM installiert wurden oder später von Ihnen installiert werden können. In der folgenden Abbildung sind die Positionen der Komponenten auf der System- platine dargestellt. -
Page 13: Netzteil Entfernen Und Austauschen
Netzteil entfernen und austauschen Achtung Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. - Page 14 6. Drücken Sie die Metallhalterung nach innen, und nehmen Sie das Netzteil aus dem Computer. 7. Installieren Sie das neue Netzteil im Gehäuse, so dass die Schraublöcher am Netzteil an den Schraublöchern im Gehäuse ausgerichtet sind. Anmerkung: Verwenden Sie nur von IBM zur Verfügung gestellte Schrauben. 8.
-
Page 15: Systemplatinenbaugruppe Entfernen Und Austauschen
Systemplatinenbaugruppe entfernen und austauschen Achtung Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. - Page 16 7. Entfernen Sie die Schrauben 1 bis 7 , und entfernen Sie die Systemplatine. 8. Legen Sie die alte Systemplatine neben die neue Systemplatine auf eine sau- bere, ebene Oberfläche. 9. Entfernen Sie den Mikroprozessor von der alten Systemplatine, und setzen Sie ihn auf der neuen Systemplatine ein.
- Page 17 Wichtig Wenn die Metallplatte beim Anbringen der Schrauben nicht richtig aus- gerichtet ist, beschädigen Sie möglicherweise die Systemplatine. 13. Richten Sie die sieben Schraublöcher aus, und bringen Sie die Schrauben an. 14. Installieren Sie alle Adapterkarten auf der neuen Systemplatine. Informationen hierzu finden Sie im Abschnitt „Adapter entfernen und installieren”...
-
Page 18: Mikroprozessor Entfernen Und Austauschen
Mikroprozessor entfernen und austauschen Achtung Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. - Page 19 4. Entfernen Sie die Luftführung, indem Sie Lasche drücken und die Luft- führung nach oben ziehen. 5. Ziehen Sie das Lüfterkabel von der Systemplatine ab. Merken Sie sich die Kabelposition auf der Systemplatine. 6. Entriegeln Sie den Hebel 1 , der den Kühlkörper des Mikroprozessors 2 sichert.
- Page 20 Anmerkung Wenn Sie den alten Kühlkörper mit dem neuen Mikroprozessor ver- wenden, überhitzt Ihr Computer möglicherweise von Zeit zu Zeit und schaltet sich daraufhin ab. v Wenn Sie den Mikroprozessor nicht austauschen, legen Sie den Kühlkörper auf eine saubere, ebene Oberfläche mit der Thermoschicht auf der Unter- seite des Kühlkörpers nach oben.
- Page 21 v Wenn Sie einen Mikroprozessor von einer alten Systemplatine auf eine neue Systemplatine installieren, verwenden Sie den Vakuumstift 1 , um den Mikroprozessor zu greifen. Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen...
- Page 22 10. Beachten Sie die Ausrichtung der Kerben 1 am Mikroprozessor. Dies ist von großer Bedeutung beim erneuten Installieren des Mikroprozessors auf der Systemplatine. 11. Richten Sie die Kerben 1 am Mikroprozessor an den Laschen am Mikropro- zessorstecksockel aus. 12. Installieren Sie den Mikroprozessor, indem Sie ihn gerade in den Stecksockel absenken.
- Page 23 14. Führen Sie eine der folgenden Aktionen aus: v Wenn Sie den Mikroprozessor ausgetauscht haben, bringen Sie den neuen Kühlkörper auf dem Mikroprozessor an. Bringen Sie anschließend den Hebel in die verriegelte Position. Anmerkung Wenn Sie den alten Kühlkörper mit dem neuen Mikroprozessor ver- wenden, überhitzt Ihr Computer möglicherweise von Zeit zu Zeit und schaltet sich daraufhin ab.
-
Page 24: Speicher Entfernen Und Austauschen
Speicher entfernen und austauschen Achtung Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. -
Page 25: Adapter Entfernen Und Installieren
Adapter entfernen und installieren Gehen Sie wie folgt vor, um einen Adapter zu entfernen: 1. Entfernen Sie die Abdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 1. 2. Lösen Sie die Verriegelung der Steckplatzabdeckung, und entfernen Sie die Abdeckung des entsprechenden Erweiterungssteckplatzes. -
Page 26: Festplattenlaufwerk Entfernen Und Austauschen
Festplattenlaufwerk entfernen und austauschen Achtung Lesen Sie den Abschnitt “Wichtige Sicherheitshinweise” in der Broschüre Kurzübersicht, die mit dem Computer geliefert wurde, bevor Sie den Compu- ter öffnen oder Reparaturen am Computer vornehmen. Wenn Sie nicht mehr über die Kurzübersicht verfügen, finden Sie sie auf der IBM Website unter der Adresse http://www.ibm.com/pc/support. -
Page 27: Pata-Festplattenlaufwerk Anschließen
5. Entfernen Sie das Laufwerk aus der blauen Stütze, indem Sie die Stütze biegen. 6. Setzen Sie das neue Festplattenlaufwerk ein, und schieben Sie die Stütze in die Position. 7. Schließen Sie die Netz- und Signalkabel wieder an. 8. Drücken Sie die blaue Lasche, um das Laufwerk in den Computer zu drehen, damit es im Computer einrastet. - Page 28 2. Achten Sie darauf, dass kein Kabel das Wiederanbringen der Abdeckung behin- dert. 3. Legen Sie die Abdeckung so auf das Gehäuse, dass die Führungsschienen unten an der Abdeckung in die Schienen einrasten, und schieben Sie die Abde- ckung in die geschlossene Position, bis sie einrastet. Handbuch zum Entfernen und Austauschen von Hardware...
- Page 29 4. Schließen Sie alle externen Kabel und das Netzkabel wieder an den Computer Diagnoseanzeigen PS/2-Mausanschluss Spannungsauswahlschalter USB-Anschlüsse Netzteilanschluss Ethernet-Anschluss Audioausgangsanschluss USB-Anschlüsse Audioeingangsanschluss PCI Express x16-Anschluss Anschluss für VGA-Bild- PCI Express x1-Anschluss schirm Parallelanschluss PCI-Steckplätze Serieller Anschluss (COM 1) Serieller Anschluss (COM 2, einige Modelle) PS/2-Tastaturanschluss Durch den Kunden austauschbare Funktionseinheiten (CRUs) austauschen...
- Page 30 Handbuch zum Entfernen und Austauschen von Hardware...
- Page 32 Teilenummer: 19R0795 (1P) P/N: 19R0795...
