Summary of Contents for Audiophile Systems Audiophile 192

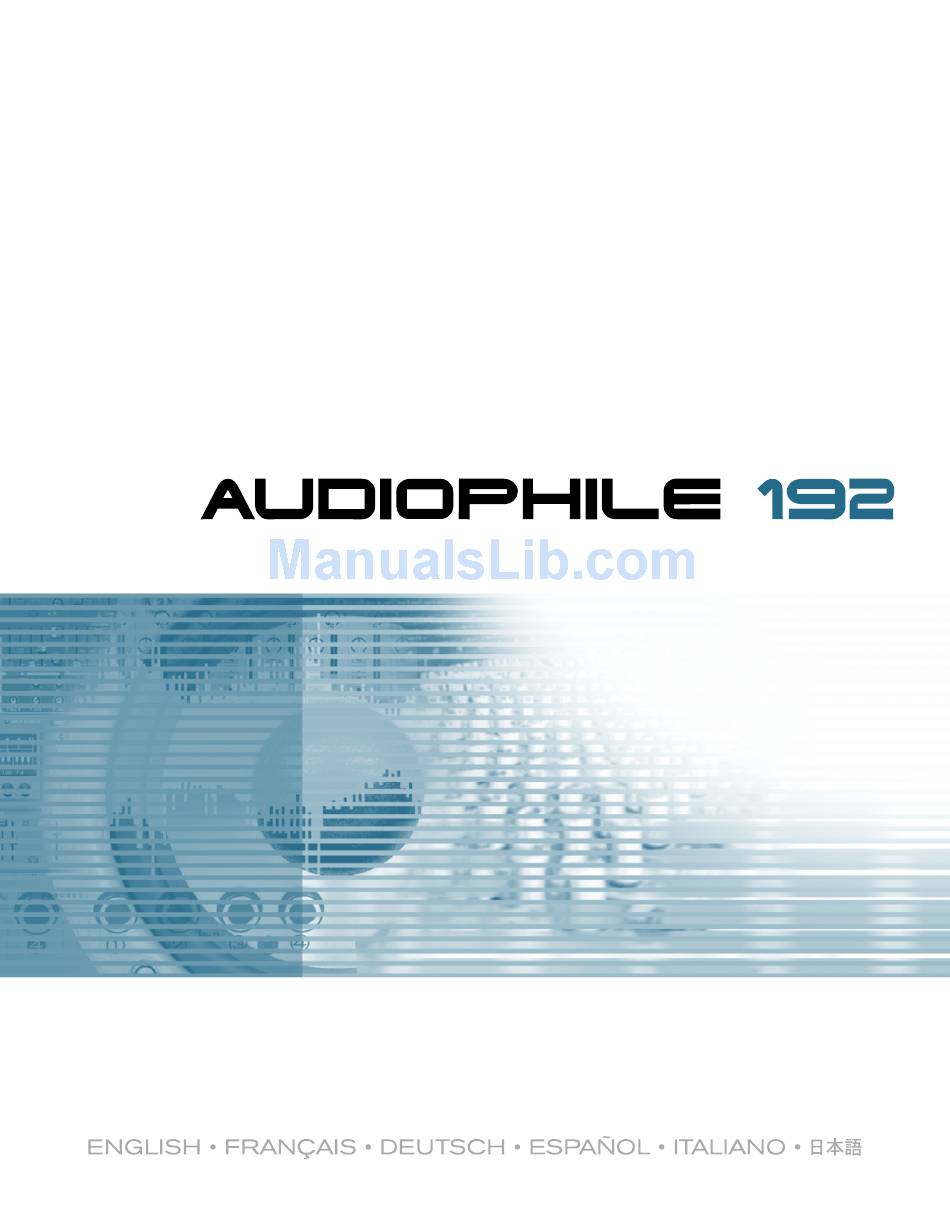

- Page 1 High-Definition 4-in/4-out Audio Card with Digital I/O and MIDI user guide...
-
Page 2: Table Of Contents
Table of Contents English ....................... . 3 Introduction . - Page 3 Italiano ....................... 59 Introduzione .
-
Page 4: English
English Introduction Thank you for choosing the M-Audio Audiophile 192 PCI interface, your professional solution for audio and MIDI performance with your computer and Digital Audio Workstation software. The Audiophile 192 provides your computer with a high-resolution four-input, four-output audio interface, as well as sixteen channels of MIDI in and out. -
Page 5: Copyrights, Etc
Macintosh < Macintosh G4 733 MHz or higher < 512MB RAM < Mac OS X Jaguar (10.2.8 or later) or Panther (10.3.4) < Available PCI slot Copyrights, etc Windows, Windows XP, and Windows 2000 are trademarks of Microsoft Corporation. Macintosh, Mac OS, Mac OS X and CoreAudio are trademarks of Apple Computer. All other trademarks are property of their respective holders. - Page 6 When the installer has completed copying the files, you will be prompted to power your computer off and install the hardware. Select the middle option, “Yes, Power off my computer to install hardware.” • Hardware Installation Turn OFF the power to your computer system and disconnect the power cords. Touch a metal plate on your computer system chassis to ground yourself and discharge any static electricity.
- Page 7 During the installation, you will be prompted with a message warning that the driver software has not passed Windows Logo testing. Select “Continue Anyway” and proceed with the installation. NOTE: In Windows 2000, this message will refer instead to the drivers not passing Windows Logo testing. Again, it is safe to select Continue Anyway and proceed with the installation.
- Page 8 You will need your Administrator Password for the next step. Enter your password and click “OK.” You will be greeted with the Welcome dialog of the installer application. Click “Continue.” The Read Me box will appear next. This box contains important information on changes that may have occurred since the writing of this manual, so be certain to read through it.
- Page 9 On the following box, click “Continue Installation.” Your M-Audio drivers will install. You will then see the Installation Completed box, and be prompted to click “Restart” and reboot your computer. After the computer has rebooted, you may shut down the computer completely, disconnect your power cords, open the computer chassis and install the Audiophile 192 into an available PCI slot.
- Page 10 You will then be presented with the License Agreement. Click “Continue,” then click “Agree” if you agree with the License Agreement. Select a destination disk for the installation, and then click “Continue.” In the Easy Install box, click ’Install.” You will need to type in your Administrator Password for the next step. In the following box, click “Continue Installation.”...
-
Page 11: Connecting The Audiophile 192
• Hardware Installation Turn OFF the power to your computer system and disconnect the power cords. Touch a metal plate on your computer system chassis to ground yourself and discharge any static electricity. (This is not dangerous if the system is unplugged!) Remove the cover from your computer chassis and select an empty PCI slot in your computer. -
Page 12: Using The Control Panel
Using the Control Panel The Audiophile 192’s driver software provides a simple yet powerful interface with your computer and Digital Audio Workstation software. The control panel allows you to mix any of the Audiophile192’s inputs to the Monitor Outputs for zero-latency monitoring of your audio sources while recording. - Page 13 Patchbay/Router Page The Patchbay/Router page provides output routing options for the Audiophile 192’s S/PDIF outputs. If additional Audiophile 192 cards are installed, their outputs can also be addressed on this page by choosing the card number under ‘H/W Installed’ to display that card’s settings. The default setting for the S/PDIF Output is the S/PDIF SW Return (WavOut S/PDIF in Windows, SW Out S/PDIF on Mac).
- Page 14 • Codec Sample Rate This section allows you to select a sample rate for recording a new file. (When set to internal clock, the file’s sample rate will automatically be selected here.) Note that it is possible to manually set the playback sample rate when playback is idle, otherwise the sample rate selected in your DAW software will be mirrored here.
-
Page 15: Contact Us
• Monitor Mixer Source When recording via the S/PDIF input, this selects the audio source sent to the monitor mixer. Options are Software Return (the output of your DAW) or Hardware Input (direct input monitoring). About Page This page contains information on your hardware and current driver software versions. This information may be helpful, should you ever have the occasion to call for technical support. -
Page 16: Specifications
Specifications Sampling Rates: 8, 9.6, 11.025, 12, 16, 22.050, 24, 32, 44.1, 48, 88.2, 96, 176.4, 192 kHz Main Inputs: Max Input +14.2dBu (+4 Vrms) Balanced +14.2dBu (+4 Vrms) Unbalanced Signal to Noise –113dB @ 48kHz (a-weighted) Dynamic Range 113dB @ 48kHz (a-weighted) THD+N 0.0006%, 1kHz, -1dBFS @48kHz... -
Page 18: Français
Français Introduction Merci d’avoir choisi l’interface PCI Audiophile 192 de M-Audio, carte Audio et MIDI professionnelle destinée à un usage informatique avec votre logiciel audionumérique. L’Audiophile 192 fournit à votre ordinateur une interface audio haute résolution à 4 entrées et 4 sorties, ainsi que 16 canaux d’entrée et de sortie MIDI. -
Page 19: Configuration Minimale Requise
Configuration minimale requise Windows < Pentium 3 – 700 MHz ou supérieur, 256 Mo RAM (fonctionnement à 192 kHz et 96 kHz). < Pentium 3 – 500 MHz ou supérieur, 128 Mo RAM (fonctionnement à 48 kHz). < DirectX 9.0b ou supérieur <... - Page 20 Une fois les fichiers copiés par le programme d’installation, vous êtes invité à éteindre votre ordinateur et à installer le matériel. Choisissez l’option du milieu : “Yes, Power off my computer to install hardware”. • Installation matérielle Éteignez votre ordinateur, et débranchez les câbles d’alimentation. Touchez une plaque métallique du châssis de votre ordinateur pour vous mettre à...
- Page 21 Au cours de l’installation, un message vous indique que les pilotes n’ont pas passé le test du logo Windows. Cliquez sur Continuer afin de poursuivre l’installation. REMARQUE : Dans Windows 2000, ce message se rapportera au contraire au fait que les pilotes ne passent pas le test du logo Windows. À nouveau, il est sans risque de choisir Continuer et de poursuivre l’installation.
- Page 22 A la prochaine étape, vous devrez fournir votre mot de passe d’administrateur. Saisissez votre mot de passe et cliquez sur OK. Vous obtiendrez l’écran d’accueil de l’application d’installation. Cliquez sur Continuer. Le dialogue Read Me apparaîtra ensuite. Ce dialogue contient des informations importantes concernant des changements qui peuvent s’être produits depuis l’écriture de ce manuel ;...
- Page 23 Dans le dialogue suivant, cliquez sur «Continue Installation». Vos pilotes M-Audio seront installés. Vous verrez alors le dialogue «Installation Completed», et il vous sera proposé de cliquer sur «Restart» pour redémarrer votre ordinateur. Une fois que l’ordinateur a redémarré, vous pouvez éteindre l’ordinateur complètement, débrancher vos câbles d’alimentation, ouvrir le boîtier de l’ordinateur et installer l’Audiophile 192 dans un emplacement PCI disponible.
- Page 24 L’accord de licence vous sera ensuite présenté. Cliquez sur «Continue», puis cliquez sur «Agree» si vous êtes d’accord avec l’accord de licence. Choisissez un disque de destination pour l’installation, puis cliquez sur «Continue». Dans le dialogue Easy Install, cliquez sur «Install». A la prochaine étape, vous devrez fournir votre mot de passe d’administrateur.
-
Page 25: Connexions De L'audiophile 192
• Installation matérielle Éteignez votre ordinateur, et débranchez les câbles d’alimentation. Touchez une plaque métallique du châssis de votre ordinateur pour vous mettre à la terre et vous déchargez de toute électricité statique. (Cette opération ne présente pas de risque si votre système est débranché !) Retirez le couvercle du boîtier de votre ordinateur et choisissez un emplacement PCI vide. -
Page 26: Utilisation Du Panneau De Configuration
Utilisation du Panneau de configuration Le logiciel pilote de l’Audiophile 192 fournit une interface simple mais puissante avec votre ordinateur et le logiciel Digital Audio Workstation. Le panneau de contrôle vous permet de mixer n’importe quelle entrée de l’Audiophile 192 vers les sorties de monitoring pour un monitoring sans latence de vos sources audio pendant l’enregistrement. - Page 27 • H/W in S/PDIF Ces curseurs contrôlent le niveau de mélangeur de la sortie de flux audio connectée directement aux entrées numériques S/PDIF, permettant le monitoring matériel à latence zéro. Remarquez que les entrées S/PDIF et les sorties S/PDIF ne peuvent pas être monitorisées en même temps. La sélection doit être faite dans la page S/PDIF du panneau de configuration.
- Page 28 Onglet Hardware Settings La page Hardware Settings donne accès aux réglages de signal d’horloge maîtresse, de fréquence d’échantillonnage, de mémoire tampon, et à d’autres réglages. • Master Clock (Horloge maîtresse) : Cette section permet de sélectionner la source d’horloge maîtresse de la carte. Internal (réglage par défaut) sélectionne l’horloge interne de la 192, tandis que S/PDIF In sélectionne le signal d’horloge reçu par le flux d’entrée S/PDIF.
- Page 29 • ASIO Options En cochant cette case, vous éviterez que les pilotes ASIO de votre application utilisent le mélangeur de monitoring et le routeur, ce qui vous permettra d’utiliser le routing interne de votre logiciel. • Input Channel Phase Cochez une de ces cases inversera la phase du canal d’entrée associé. Cela est utile pour vérifier le phasage de sources d’entrée stéréo. Onglet S/PDIF : Cette page vous permet de choisir différentes options pour les signaux d’entrée et de sortie numériques.
-
Page 30: Nous Contacter
Nous contacter Si vous avez besoin d’aide, une assistance technique est disponible sur notre site web à l’adresse www.m-audio.fr, où vous pouvez remplir notre formulaire d’assistance technique. Vous pouvez également nous joindre par e-mail à l’adresse support@m-audio.fr, Ou nous contacter par téléphone au numéro : 0820 000 731 (PC) ou 0820 391 191 (MAC) L’assistance technique est proposée par téléphone du lundi au vendredi de 14h à... -
Page 31: Spécifications
Spécifications Fréquences d’échantillonnage (kHz) 8, 9.6, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48, 88.2, 96, 176.4, 192 Entrées principales : Entrée maximale +14.2dBu (+4 Vrms) symétrique +14.2dBu (+4 Vrms) asymétrique Rapport signal-bruit (pondéré a) –113dB à 48kHz Plage dynamique (pondéré a) 113dB à... -
Page 32: Deutsch
Deutsch Einführung Vielen Dank, dass Sie sich für M-Audio Audiophile 192 PCI entschieden haben, dem professionellen Audio- und MIDI-Interface für Ihren Computer und Digital Audio Workstation Software. Audiophile 192 ist ein hochauflösendes Audio-Interface mit vier Eingängen, vier Ausgängen sowie 16 MIDI-Kanälen (In/Out) für Ihren Computer. -
Page 33: Mindestsystemanforderungen
Mindestsystemanforderungen Windows < Pentium 3 – 700 MHz oder schneller, 256 MB RAM (192 und 96kHz-Betrieb) < Pentium 3 - 500 MHz oder schneller, 128 MB RAM (48kHz-Betrieb) < DirectX 9.0b oder höher < Windows XP (SP1) oder Windows 2000 (SP4) <... - Page 34 Nach Beenden des Kopiervorgangs werden Sie aufgefordert Ihren Computer auszuschalten und die Hardware einzubauen. Wählen Sie die Option “Ja, Computer herunterfahren.” • Hardware-Installation Schalten Sie ihren Computer aus und ziehen Sie den Netzstecker. Berühren Sie Metall des Computergehäuses, um sich zu erden und evtl. statische Elektrizität abzuleiten. (Dies ist vollkommen ungefährlich, wenn das Gerät nicht an das Netz angeschlossen ist!) Entfernen Sie das Gehäuse des Computers und wählen Sie einen freien PCI-Steckplatz.
- Page 35 Es erscheint eine Meldung, dass die Treibersoftware noch nicht für Windows zertifiziert wurde. Klicken Sie auf “Installation fortsetzen” und folgen Sie der Bildschirmführung. HINWEIS: Unter Windows 2000 erscheint die Meldung, dass die Treiber nicht für Windows zertifiziert wurden. Klicken Sie widerum auf “Ignorieren” / “Fortfahren”...
- Page 36 Für den folgenden Schritt benötigen Sie Ihr Administrator-Passwort. Geben Sie Ihr Passwort ein und bestätigen Sie mit “OK”. Es erscheint das Willkommensfenster des Installers. Klicken Sie auf “Weiter”. Es erscheint ein Lies-Mich-Text. Dieser Text enthält wichtige Informationen über Änderungen, die im Handbuch nicht mehr berücksichtigt werden konnten.
- Page 37 Im nächsten Fenster klicken Sie auf “Installation fortsetzen”. Die M-Audio-Treiber werden nun installiert. Sobald die Installation abgeschlossen ist werden Sie aufgefordert, Ihren Rechner neu zu starten. Klicken Sie auf “Neustart”. Nach erfolgtem Neustart können Sie den Computer ausschalten, das Netzkabel ziehen und das Gehäuse öffnen. Installieren Sie Audiophile 192 in einen freien PCI-Steckplatz.
- Page 38 Anschließend erscheint die Lizenzvereinbarung. Klicken Sie auf “Weiter”, dann auf “Ich akzeptiere”, wenn Sie den Bedingungen des Lizenzvertrages zustimmen. Wählen Sie den Zielordner für die Installation und klicken Sie auf “Weiter”. Es erscheint das Easy Install-Fenster, klicken Sie auf “Installieren”. Für den folgenden Schritt benötigen Sie Ihr Administrator-Passwort.
-
Page 39: Anschluss Der Audiophile 192-Karte
• Hardware-Installation Schalten Sie ihren Computer aus und ziehen Sie den Netzstecker. Berühren Sie Metall des Computergehäuses, um sich zu erden und evtl. statische Elektrizität abzuleiten. (Es besteht keine Gefahr, sofern das Gerät nicht an das Netz angeschlossen ist!)Entfernen Sie das Gehäuse des Computers und wählen Sie einen freien PCI-Steckplatz. Lesen Sie die Bedienungsanleitung Ihres Computers für Hinweise zum Einbau von Erweiterungskarten und Peripheriegeräten. -
Page 40: Das Control Panel
Das Control Panel Mit der Audiophile 192 Treibersoftware verfügen Sie über eine unkomplizierte und dennoch leistungsstarke Schnittstelle zwischen Computer und Ihrer DAW-Anwendung. Über das Control Panel können Sie jeden Eingang der Audiophile 192 zu den Monitorausgängen mischen, für latenzfreies Abhören während der Aufnahme. Die Monitorausgänge erhalten das Signal über den Software Mixer, während die S/PDIF-Ausgänge über die Patchbay/Routingseite zugewiesen werden. - Page 41 • H/W in S/PDIF Mit diesen Schiebereglern stellen Sie den Mixer-Pegel des ausgehenden Audiostreams ein, der unmittelbar an die digitalen S/PDIF-Eingänge angeschlossen ist, für latenzfreies Hardware-Monitoring. Beachten Sie bitte, dass die S/PDIF-Eingänge und die S/PDIF-Ausgänge nicht gleichzeitig abgehört werden können. Wählen Sie Ein- oder Ausgang auf der S/PDIF-Seite des Control Panels aus. Nicht zutreffende Optionen im Monitor Mixer können nun nicht mehr ausgewählt werden.
- Page 42 • Master Clock Wählen Sie hier die Quelle für den Master Clock. Über die Standardeinstellung Internal wählen Sie den internen Taktgeber von Audiophile 192; über S/PDIF wählen Sie den über den S/PDIF-Eingang empfangenen Taktgeber aus. Wenn Internal ausgewählt ist, erscheint auf dem Display stets Status Locked. Wenn S/PDIF ausgewählt ist, erscheint Locked nur, wenn ein gültiges S/PDIF-Signal am Eingang empfangen wird.
- Page 43 S/PDIF-Seite Auf dieser Seite können Sie diverse Einstellungen für die digitalen Eingangs- und Ausgangssignale vornehmen. • Digitales Ausgangsformat Schaltet zwischen digitalen S/PDIF- (Verbraucher) und AES/EBU- (Professional) Ausgangsstreams um. Standardmäßig ist S/PDIF eingestellt. Diese Standardeinstellung “Verbraucher” ist im S/PDIF-Format und wird von allen Verbraucher-Endgeräten erkannt. Die zweite Einstellung, “Professional”, ist ein Datenfluss vom Typ AES/EBU, elektrisch allerdings S/PDIF.
-
Page 44: Kontaktieren Sie Uns
Kontaktieren Sie uns! Weiterführende Information, Hilfe und technische Unterstützung finden Sie auf unserer Website www.m-audio.de Von dort können Sie uns auch direkt anschreiben. Sie können uns auch eine Email schicken: support@m-audio.de, oder rufen Sie uns an: 07941 / 9870030 Die technische Hotline ist für Sie da von Mo-Do. 15:00 - 17:00 (CET)) M-AUDIO U.S. -
Page 45: Technische Daten
Technische Daten Sampling Rates 8, 9.6, 11.025, 12, 16, 22.050, 24, 32, 44.1, 48, 88.2, 96, 176.4, 192 kHz Haupteingänge: Max Input +14,2dBu (+4 Vrms) Symmetrisch +14,2dBu (+4 Vrms) Unsymmetrisch Rauschabstand S/N (a-weighted) –113dB @ 48kHz Dynamikbereich (a-weighted) 113dB @ 48kHz THD+N 0,0006%, 1kHz, -1dBFS @48kHz Frequenzgang... -
Page 46: Español
Español Introducción Gracias por haber elegido Audiophile 192 PCI de M-Audio, la solución profesional para la grabación de audio y MIDI con su computadora y programa de audio digital. La Audiophile 192 agrega a su computadora 4 entradas y 4 salidas de alta resolución, así como 16 canales de entrada/salida MIDI La Audiophile 192 es el último modelo de la aclamada serie Delta de M-Audio. -
Page 47: Requisitos Mínimos Del Sistema
Requisitos mínimos del sistema Windows < Pentium 3 – 700 MHz o superior, 256 MB RAM (para operación a 192 y 96kHz) < Pentium 3 – 500 MHz o superior, 128 MB RAM (para operación a 48kHz) < DirectX 9.0b o superior <... - Page 48 Tras ello, el programa le pedirá que desconecte su equipo e instale el hardware. Seleccione la opción central, “Yes, Power off my computer to install hardware”. (Sí, apagar la computadora para instalar el hardware). • Instalación del hardware Apague su computadora y desconecte los cables de alimentación. Toque una placa metálica del chasis de la computadora para descargar la electricidad estática que su cuerpo pudiera acumular.
- Page 49 Durante la instalación, aparecerá un mensaje advirtiendo que el software no ha superado la prueba del logotipo de Windows. Seleccione “Continuar” para proseguir con la instalación. NOTA: En Windows 2000, este mensaje le advertirá de que los controladores no han pasado la prueba del logotipo de Windows. Seleccione “Continuar”...
- Page 50 Necesitará su contraseña de administrador para el siguiente paso. Introduzca la contraseña y pulse “OK”. La aplicación de instalación mostrará un diálogo de bienvenida. Pulse “Continuar”. Aparecerá una ventana Read Me (Léame). Esta ventana contiene información importante relativa a los cambios de última hora efectuados con posterioridad a la redacción de este manual, por lo que le recomendamos que lea este documento.
- Page 51 En la caja siguiente, pulse “Continuar instalación”. Se instalarán los controladores M-Audio. Acto seguido, aparecerá la caja de Instalación finalizada, y el sistema le pedirá que pulse “Reiniciar”. Después de haber reiniciado la computadora, apáguela por completo, desconecte los cables de alimentación, abra el chasis de la computadora e instale la Audiophile 192 en una ranura PCI libre.
- Page 52 A continuación aparecerá el Contrato de licencia. Pulse “Continuar” y “Aceptar” si acepta las condiciones del contrato de licencia. Seleccione un disco de destino para la instalación y luego pulse “Continuar”. En la caja Instalación simple, pulse “Instalar”. Necesitará su contraseña de administrador para el siguiente paso. En la siguiente pantalla, pulse “Continuar instalación”.
-
Page 53: Conexión De La Audiophile 192
• Instalación del hardware Apague su computadora y desconecte los cables de alimentación. Toque una placa metálica del chasis de la computadora para descargar la electricidad estática que su cuerpo pudiera acumular. (¡Si el sistema está desenchufado no correrá ningún peligro!) Retire la tapa del chasis de su computadora y seleccione una ranura PCI libre. Consulte la documentación de su computadora para instrucciones especiales acerca de la instalación de tarjetas de expansión y equipos periféricos. -
Page 54: Uso Del Panel De Control
Uso del Panel de control El controlador de la Audiophile 192 interactúa con su computadora y programa de audio digital de manera sencilla y potente. El panel de control permite mezclar cualquier entrada de la Audiophile192 hacia las salidas de monitor y obtener una monitorización sin latencia de las fuentes de audio que está... - Page 55 • H/W in 1/2 Estos faders controlan el nivel de la salida de audio conectada directamente a las entradas analógicas, proporcionando una monitorización por hardware sin latencia. Página del Patchbay / Router La página Patchbay/Router proporciona opciones de routing para las salidas S/PDIF de la Audiophile 192. Si dispone de tarjetas Audiophile 192 adicionales instaladas, en esta página también podrá...
- Page 56 Si selecciona Internal, el indicador de estado siempre mostrará Locked (Sincronizado). Si selecciona S/PDIF, el indicador solo mostrará Locked si detecta una señal S/PDIF válida en la entrada. Si la señal detectada en la entrada S/PDIF está corrupta o no es válida, aparecerá el mensaje “Unlocked”...
- Page 57 Pagina S/PDIF Esta página ofrece diversas opciones para las entradas y salidas digitales. • Formato de salida digital Selecciona entre los formatos de salida digital S/PDIF (Consumer, o doméstico) y AES/EBU (Profesional). El valor predeterminado es S/PDIF. El valor predeterminado, “Consumer” (Doméstico), es un formato S/PDIF estándar utilizado por todos los dispositivos “domésticos”. La otra opción, “Professional”...
-
Page 58: Contactos
Contactos Si desea ayuda, consulte la sección de soporte técnico de nuestra página web www.m-audio.com y rellene el formulario de asistencia técnica. Alternativamente, puede enviarnos un mensaje de correo electrónico a la dirección support@m-audio.com, También puede contactar con nosotros por teléfono llamando al (626) 633-9055 El servicio técnico telefónico está... -
Page 59: Especificaciones
Especificaciones Frecuencias de muestreo 8; 9,6; 11,025; 12; 16; 22,050; 24; 32; 44,1; 48; 88,2; 96; 176,4; 192 kHz Entradas principales: Entrada Máx +14,2dBu (+4 Vrms) Balanceada +14,2dBu (+4 Vrms) No balanceada Relación señal / ruido: (ponderado A) –113dB @ 48kHz Rango dinámico (ponderado A) 113dB @ 48kHz THD+N... -
Page 60: Italiano
Italiano Introduzione Grazie per aver scelto l’interfaccia Audiophile 192 PCI di M-Audio, la soluzione professionale per l’esecuzione di audio e MIDI con il computer e il software Digital Audio Workstation. Audiophile 192 aggiunge al computer un’interfaccia audio ad alta risoluzione a 4 ingressi e 4 uscite, oltre a 16 canali di ingressi e uscite MIDI. -
Page 61: Requisiti Minimi Del Sistema
Requisiti minimi del sistema Windows < Pentium 3 – 700 MHz o superiore, 256 MB RAM (funzionamento a 192 e 96kHz) < Pentium 3 – 500 MHz o superiore, 128 MB RAM (funzionamento a 48kHz) < DirectX 9.0b o superiore <... - Page 62 Una volta completata la copia dei file, verrà chiesto di spegnere il computer e di installare l’hardware. Selezionare l’opzione, “Sì, spegnere il computer per installare l’hardware.” • Installazione dell’hardware Spegnere il sistema e scollegare i cavi di alimentazione. Toccare il case metallico del computer per scaricare l’eventuale elettricità statica. (Non è un’operazione pericolosa quando il sistema è scollegato dall’alimentazione elettrica) Aprire il computer e installare la scheda in uno slot PCI libero.
- Page 63 Durante l’installazione verrà visualizzata una finestra con l’avviso che il driver non ha superato il test di Windows Logo. Selezionare “Continuare” per procedere con l’installazione. NOTA: in Windows 2000 il messaggio indica che i driver non hanno superato il test Windows Logo. Anche in questo caso, premere “Continuare” per procedere con l’installazione.
- Page 64 Per il passaggio successivo avrete bisogno della Password dell’amministratore. Inserite la password e fate clic su “OK”. Viene visualizzata la finestra di benvenuto dell’applicazione di installazione. Fate clic su “Continua”. Successivamente viene visualizzata la finestra Read Me. Questa finestra contiene informazioni importanti sulle eventuali modifiche apportate dopo la stampa del presente manuale, pertanto si consiglia di leggerla attentamente.
- Page 65 Nella finestra successiva, fare clic su “Continua l’installazione”. Vengono installati i driver M-Audio. Al termine viene visualizzata la finestra di installazione completata e verrà richiesto di “Riavviare” il computer. Una volta riavviato il computer, è necessario spegnerlo completamente e disconnetterne i cavi di alimentazione, quindi aprirlo e installare la scheda Audiophile 192 in uno slot PCI libero.
- Page 66 Viene quindi visualizzato l’Accordo di licenza. Fare clic su “Continua”, quindi su “Accetto” se si accettano le condizioni dell’Accordo di licenza. Selezionare un disco di destinazione per l’installazione, quindi fare clic su “Continua”. Nella finestra Easy Install, fare clic su ’Installa”. Per il passaggio successivo, occorre disporre della Password di amministratore.
-
Page 67: Collegamento Di Audiophile 192
• Installazione dell’hardware Spegnere il sistema e scollegare i cavi di alimentazione. Toccare il case metallico del computer per scaricare l’eventuale elettricità statica. (Non è un’operazione pericolosa quando il sistema è scollegato dall’alimentazione elettrica). Aprire il computer e installare la scheda in uno slot PCI libero. Consultare la documentazione del computer per le istruzioni relative all’installazione di schede di espansione e periferiche. -
Page 68: Utilizzo Del Pannello Di Controllo
Utilizzo del Pannello di controllo Il driver di Audiophile 192 offre un’interfaccia semplice e potente con il computer e il software di registrazione audio. Il pannello di controllo consente di mixare qualsiasi ingresso di Audiophile192 alle uscite Monitor per il monitoraggio a latenza zero delle sorgenti audio durante la registrazione. - Page 69 • H/W in 1/2 Questi fader controllano il livello dell’uscita del flusso audio connesso direttamente agli ingressi analogici, fornendo il monitoraggio hardware a latenza zero nel mixer monitor. Pagina Patchbay / Router La pagina Patchbay/Router fornisce opzioni di routing delle uscite per le uscite S/PDIF di Audiophile 192. Se sono installate schede Audiophile 192 aggiuntive, anche le relative uscite possono essere indirizzate su questa pagina scegliendo il numero delle scheda in ‘H/W Installed’...
- Page 70 • Master Clock Questa sezione illustra la selezione del master clock. Internal (impostazione predefinita) seleziona il clock interno di Audiophile 192, mentre S/PDIF In seleziona il clock ricevuto attraverso il flusso in ingresso S/PDIF. Se si seleziona Internal, il display di stato visualizzerà sempre la dicitura “Locked” (sincronizzato). Se si seleziona S/PDIF, il display visualizzerà la dicitura Locked solo quando viene rilevato in ingresso un segnale S/PDIF valido.
-
Page 71: Pagina About (Informazioni Su)
Pagina S/PDIF Questa pagina consente di selezionare varie opzioni per l’ingresso digitale e i segnali di uscita. • Digital Output Format (formato di uscita digitale) Selezione tra i flussi di uscita digitale S/PDIF (Consumer) e AES/EBU (Professional). Il valore predefinito è S/PDIF. Il valore predefinito “Consumer” è un formato S/PDIF standard riconosciuto da tutti i dispositivi domestici. -
Page 72: Contatti
Contatti Per ulteriore assistenza, è disponibile il supporto tecnico presso il nostro sito all’indirizzo www.m-audio.com, in cui è possibile compilare un apposito modulo di richiesta di assistenza tecnica. In alternativa, è possibile inviare un messaggio e-mail all’indirizzo support@m-audio.com, Oppure contattare M-Audio telefonicamente al numero: +1-626-633-9055 Il supporto tecnico è... -
Page 73: Specifiche Tecniche
Specifiche tecniche Frequenze di campionamento 8, 9,6, 11,025, 12, 16, 22,050, 24, 32, 44,1, 48, 88,2, 96, 176,4, 192 kHz Ingressi principali: Ingresso max +14,2dBu (+4 Vrms) Bilanciato +14,2dBu (+4 Vrms) Sbilanciato Rapporto segnale/rumore (pesato A) –113dB a 48kHz Range dinamico (pesato A) 113dB a 48kHz THD+N 0,0006%, 1kHz, -1dBFS a 48kHz... - Page 74 M-Audio Audiophile 192 Audiophile 192 /MIDI Audiophile 192 MIDI Audiophile 192 M-Audio Delta Audiophile 192 Audiophile Audiophile 192 Audiophile 192 /MIDI S/PDIF Audiophile 192 8kHz 192kHz 24-Bit S/PDIF 32kHz 192kHz Audiophile 192 Windows XP Windows 2000 Mac OS X WDM Windows WDM ASIO II GSIF II Mac CoreAudio Audiophile 192 M-Audio Delta...
- Page 75 Macintosh < Macintosh G4 733 MHz < 512MB < Mac OS X Jaguar 10.2.8 Panther 10.3.4 < PCI Windows Windows XP Windows 2000 Microsoft Corporation Macintosh Mac OS Mac OS X CoreAudio Apple Computer Audiophile 192 Audiophile 192 CD-ROM CD-ROM CD-ROM Windows Macintosh...
- Page 76 Yes, Power off my computer to install hardware Finish Audiophile 192 Audiophile 192 PCI Audiophile 192 PCI Audiophile 192 PCI Audiophile 192 Windows...
- Page 77 Windows 2000 Windows Windows M-Audio Audiophile 192 Mac OS X 10.2.x Jaguar Audiophile 192 CD-ROM CD-ROM M-Audio Audiophile 192 .dmg M-Audio M-Audio M-Audio...
- Page 78 M-Audio...
- Page 79 M-Audio Audiophile 192 Mac OS X 10.3.x Panther Audiophile 192 CD-ROM CD-ROM M-Audio Audiophile 192 .dmg M-Audio M-Audio M-Audio M-Audio...
- Page 80 M-Audio Audiophile 192...
- Page 81 Audiophile 192 PCI Audiophile 192 PCI Audiophile 192 PCI Audiophile 192 Audiophile Audiophile 192 Audiophile 192 1 2 – 1/4 TRS < < S/PDIF – S/PDIF S/PDIF 1 2 – 1/4 TRS < WavOut 1/2 Mac RET 1/2 1 2 – 1/4 TRS Audiophile <...
- Page 82 Audiophile 192 Audiophile 192 S/PDIF Audiophile 192 Windows – Mac – Audiophile 192 ASIO Windows Monitor Mixer Audiophile 192 Audiophile 192 Stereo Link S/W RET 1/2 WavOut 1/2 WavOut 1/2* SW Out 1/2 WavOut S/PDIF* S/PDIF S/PDIF SW Out S/PDIF H/W in S/PDIF S/PDIF S/PDIF...
-
Page 83: Hardware Settings
Patchbay/Router Patchbay/Router Audiophile 192 S/PDIF Audiophile 192 PCI HW Installed S/PDIF S/PDIF SW Return Windows WavOut S/PDIF Mac SW Out S/PDIF S/PDIF H/W In S/PDIF < WavOut S/PDIF* – Audiophile 192 S/PDIF SW Out S/PDIF < S/PDIF In – Audiophile 192 S/PDIF <... - Page 84 Codec Sample Rate Codec Internal Rate Locked Reset Rate When Idle S/PDIF Sample Rate S/PDIF MultiTrack Driver Devices M-Audio Delta Audiophile 192 Delta Single In-Sync Independent Audiophile Multiple Card Sync Delta DMA Buffer Sizes DMA Windows ASIO Options ASIO ASIO Input Channel Phase S/PDIF Digital Output Format...
- Page 85 Monitor Mixer Source S/PDIF Software Return DAW Hardware Input About Copyright M-Audio M-Audio www.m-audio.com M-Audio M-AUDIO U.S. M-AUDIO Deutschland Germany 5795 Martin Road, Irwindale, CA 91706-6211, U.S.A. Kuhallmand 34, D-74613 Ohringen, Germany Sales Information 626-633-9050 Sales Information 49 7941 98 7000 Sales Information email info@m-audio.com Sales Information email...
- Page 86 8, 9.6, 11.025, 12, 16, 22.050, 24, 32, 44.1, 48, 88.2, 96, 176.4, 192kHz +14.2dBu +4 Vrms +14.2dBu +4 Vrms –113dB @ 48kHz –113dB @ 48kHz 0.0006%, 1kHz, -1dBFS @ 48kHz 0.1 dB, 20Hz to 20kHz @ 48kHz 0.1 dB, 20Hz to 40kHz @ 96kHz 0.5 dB, 20Hz to 80kHz @ 192kHz –130dB, 1kHz, channel-to-channel +14dBu +3.9 Vrms...
- Page 87 http //www.m-audio.co.jp/register/index.html http //www.m-audio.co.jp/mobile/ Audiophile 192 Tested to comply with FCC standards FOR HOME OR STUDIO USE...
- Page 88 www.m-audio.com AP192_UG_ML1...
