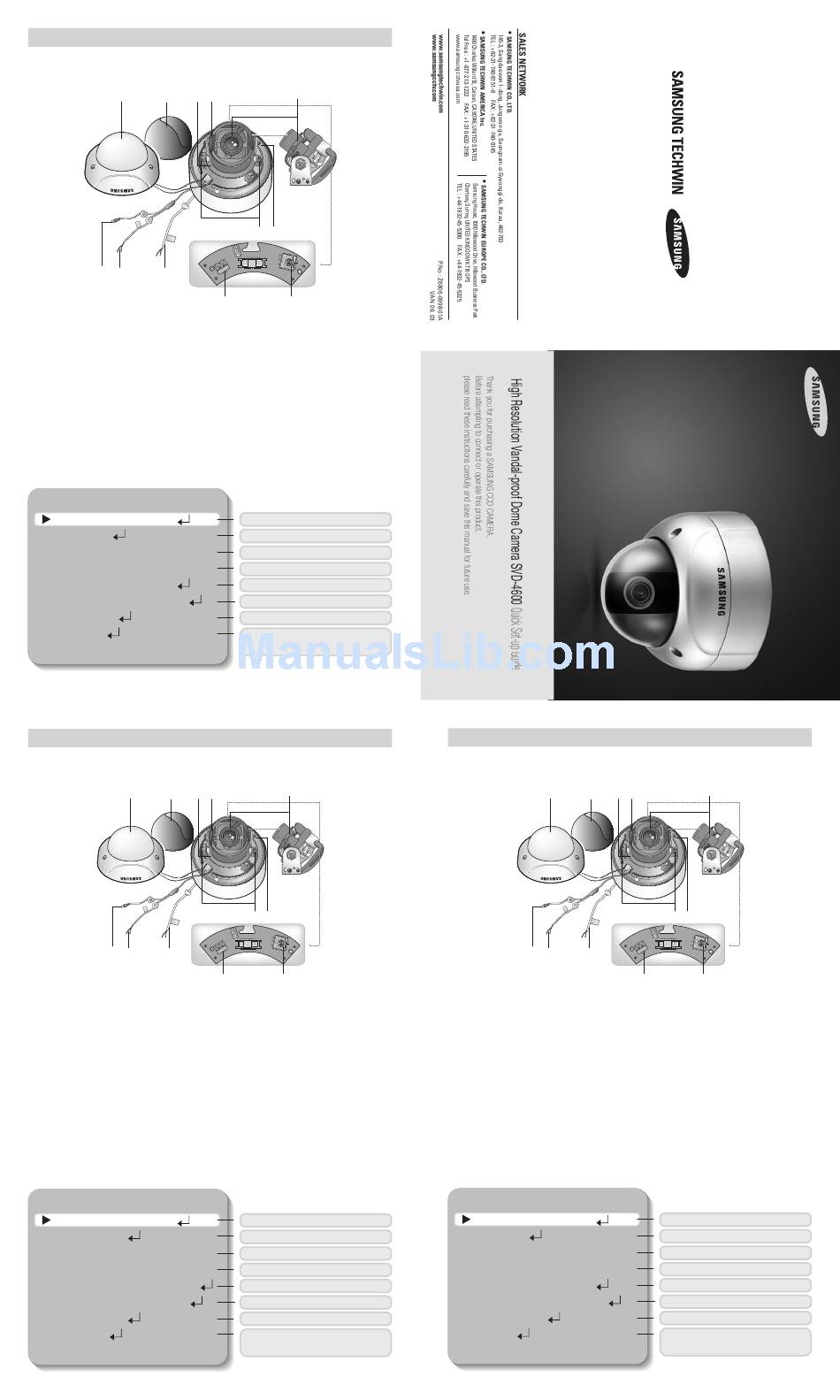

SVD-4600 Quick Set-up Guide
⓫ ⓬
8
7 6
Pan Base : Control panning angle of camera
❶
Rotate Base : Control rotating angle of camera
2
x3.6 Vari-focal Lens Module
3
Rotate Base Holding Screw : Fix rotated position
4
5 Pan Base Holding Screws (Color : Silver) : Fix panned position
RS-485 Control Cable : The detailed description refers to p12
6
Power Input Jack
7
Video Output Jack
❽
Function Setup switch : Display the menu on the screen and move the cursor to four directions to
❾
confirm status or after changing a selected item.
Video Output Terminal to Monitor
❿
Dome Cover
⓫
⓬ Shield Case
MAIN SETUP
1.LENS DC
2.EXPOSURE
3.WHITE BAL ATW
4.BACKLIGHT OFF
5.SSNR ON
6.DAY/NIGHT AUTO
7.IMAGE ADJ
8.SPECIAL
9.EXIT
Francais
Guide d'installation rapide du SVD-4600
⓫ ⓬
8
7 6
Base panoramique : Commande l'angle panoramique de la caméra
❶
Base de rotation : Commande l'angle de rotation de la caméra
2
Module de lentille x3.6 Vari-focal
3
Vis de maintien de la base de rotation : Permet de fixer la position de rotation
4
Vis de maintien de la base panoramique (Couleur : Argent) : Permet de fixer la position panoramique
5
Câble de commande RS-485 : La description détaillée est mentionnée à la page 12
6
Prise d'entrée de l'alimentation
7
Prise de sortie vidéo
❽
Interrupteur de configuration des fonctions : Affiche le menu sur l'écran et déplace le curseur dans
❾
Terminal de sortie vidéo vers le moniteur
❿
Couvercle du dôme
⓫
Boîtier de protection
⓬
CONFIG PRINCIPALE
1.LENS DC
2.EXPOSITION
3.BAL BLC ATW
4.CONTRE-JOUR ARRET
5.SSNR MARCHE
6.JOUR/NUIT AUTO
7.REG IMAGES
8.SPECIAL
9.QUITTER
3
1 2
5 4
❿ 9
▶ DC
▶
SHUTTER / AGC / SENS-UP / RETURN
▶ ATW/MANUAL / AWC-SET / OUTDOOR / INDOOR
▶ BLC / HLC / OFF
ON / OFF
▶
▶ COLOR / B/W / AUTO
V-REV / H-REV / D-ZOOM / SHARPNESS / RETURN
▶
▶
CAMTITLE / SYNC / MOTION DET / PRIVACY / DIS /
COMM ADJ / LANGUAGE / RESET / RETURN
3
1 2
5 4
❿ 9
les quatre directions pour confirmer le statut ou pour
l'afficher après la modification d'un élément sélectionné.
DC
▶
▶ OBTURATEUR / AGC / SENS-UP / RETOUR
▶ ATW / MANUEL / AWC-SET / EXTER / INTER
▶
WDR / BLC / HLC / ARRET
▶ MARCHE / ARRET
▶ COULEUR / N/B / AUTO
▶ V-REV / H-REV / D-ZOOM / NETTETE / RETOUR
▶
TITRE CAM / SYNC / DET MOUVE / MASQUAGE /
DIS / REG COMM/LANGUE / REINIT / RETOUR
Español
Guía Rápida para la Configuración del SVD-4600
⓫ ⓬
8
7 6
Base de Paneo : Controla el ángulo de paneo de la cámara
❶
Base de Rotación : Controla el ángulo de rotación de la cámara
2
Módulo de la Lente Varifocal x3.6
3
Tornillo de Sujeción de la Base de Rotación : Posición de rotación fija
4
Tornillos de Sujeción de la Base de Paneo (Color : Plateado) : Posición de paneo fija
5
Cable RS-485 para Control : Remitirse a la pág. 12 para mayor información
6
7 Conector de Entrada de Alimentación
Conector de Salida de Video
❽
Botón de Configuración de Funciones : Muestra el menú en la pantalla y desplaza el cursor en las
❾
cuatro direcciones para confirmar el estado o el cambio de un
elemento seleccionado.
Terminal de Salida de Video a Monitor
❿
Cubierta del Domo
⓫
Tapa Protectora
⓬
CONFIG PRINCIPAL
1.LENTE DC
2.EXPOSIC
3.BAL BLAN ATW
4.CONTRALUZ OFF
5.SSNR ON
6.DIA/NOCHE AUTO
7.AJUST IMAG
8.EXPEC
9.SALIR
3
1 2
5 4
❿ 9
DC
▶
▶ SHUTTER / AGC / SENS-UP / VOLVER
▶ ATW / MANUAL / AWC-SET / EXTER / INTER
▶ WDR / BLC / HLC / OFF
▶ ON / OFF
▶ COLOR / N/B / AUTO
▶ V-REV / H-REV / D-ZOOM / NITIDEZ / VOLVER
▶
TITULO CAM / SYNC / DET MOV / PRIVACIDAD /
DIS / AJUST COM / IDIOMA / RESET / VOLVER
