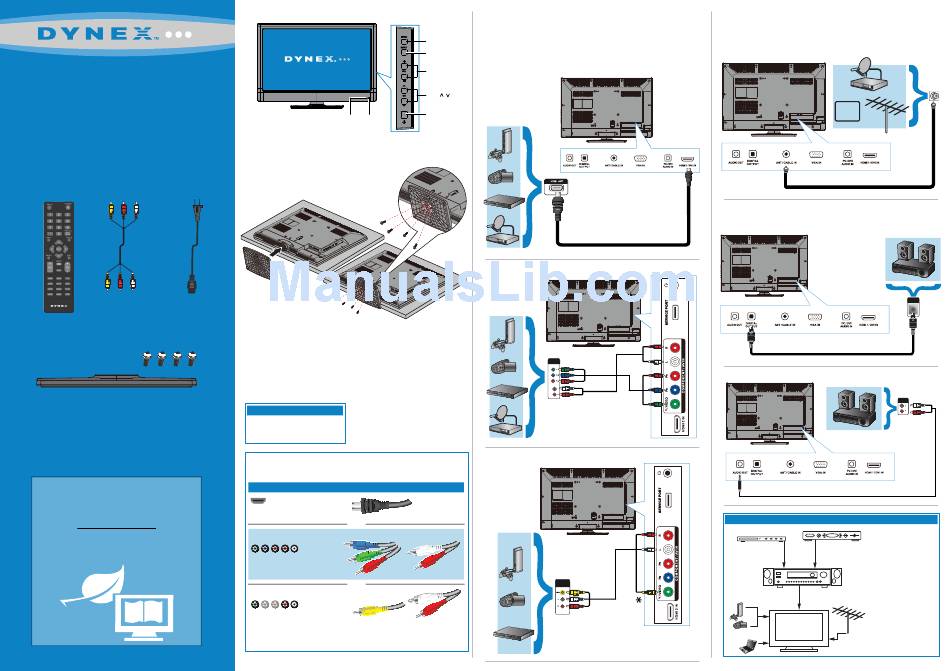

Dynex DX-32L221A12 Guía De Instalación Rápida

Televisor LCD de 32"/40"
GUÍA DE INSTALACIÓN
RÁPIDA
DX-32L221A12 / DX-40L260A12
Cable Cable de
compuesto alimentación de CA
Control remoto y
2 pilas AAA
Base del televisor y cuatro tornillos
¡NUESTRA PRIORIDAD, LA
ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.dynexproducts.com, haga clic en
Support & Service (Asistencia y servicio). Ingrese el
número de modelo en el campo Search (Búsqueda) y
haga clic en Enter (Entrada). Haga clic en
Support/Downloads (Asistencia/descargas).
Vista frontal
Indicador de Sensor del
encendido control remoto
Instalación de la base
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
superficie acolchonada y limpia para proteger la pantalla de daños y rayones.
2 Fije la base al televisor con los cuatro tornillos suministrados.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una
superficie acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los cuatro tornillos que fijan la base al soporte y remueva la base.
3 Remueva los cuatro tornillos que fijan la columna de la base y remueva la base.
4 Fije el soporte de montaje en pared a su televisor usando los agujeros de
montaje en la parte posterior de su televisor. Vea las instrucciones que vienen
con el soporte de montaje en pared para la información de cómo colgar
correctamente su televisor.
Advertencia
Este aparato está diseñado para ser
soportado por un soporte de
montaje en pared listado por UL.
Identificación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener
el video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Tipo de conexión Calidad del video Conector del cable
HDMI video/audio Óptima
O
Mejor
Video de componentes
y audio analógico
O
Buena
Video compuesto
y audio analógico
Se puede usar una toma HDMI 1 para conectar un equipo con DVI a su televisor. Necesitará
conectar un adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del
equipo con DVI.
Conexión de un reproductor de DVD o de DVD
Blu-ray, de una caja decodificadora para TV por
cable, de un receptor de satélite o de una consola
Menú
de videojuegos
Entrada
Usando un puerto HDMI (óptima)
Volumen +/-
Canal /
Botón de
encendido
Uso de cables de componentes (mejor)
AUDIO/VIDEO
OUT
Uso de cables compuestos (buena)
AUDIO/VIDEO
OUT
* Los cables y las tomas normalmente tienen los
mismos colores. En este caso conecte el amarillo
al verde (Y), el rojo al rojo y el blanco al blanco.
Conexión a una toma de pared de antena/TV por
cable
Conecte un cable coaxial (no se incluye) a la toma de entrada de la antena o TV por
cable (ANT/CABLE IN) en la parte posterior de su televisor y a la toma de pared de
antena/TV por cable.
CABLE
Conexión de un sistema de cine en casa
Usando el audio digital
Usando el audio analógico
AUDIO IN
Conexión de un sistema de cine en casa con múltiples dispositivos
Reproductor de discos Caja de TV por cable o satélite
Blu-ray/reproductor de DVD/VCR
Le recomendamos que conecte la
toma de salida HDMI (HDMI OUT)
del receptor de AV a la toma de
entrada HDMI 1/DVI de su televisor
Receptor y la entrada de audio (Audio IN) del
de AV
receptor de AV a la toma de salida
digital de su televisor.
• Tiene una consola de
videojuegos conectada a las
tomas de entrada HDMI 2 de su
Consola de
televisor.
videojuegos o cámara
• Cuando vea un programa a través
de la antena o TV por cable
conectada a la toma de entrada
de antena/TV por cable
(ANT/CABLE IN).
Computadora
Antena o TV por
cable (sin caja)
OPTICAL
AUDIO IN
