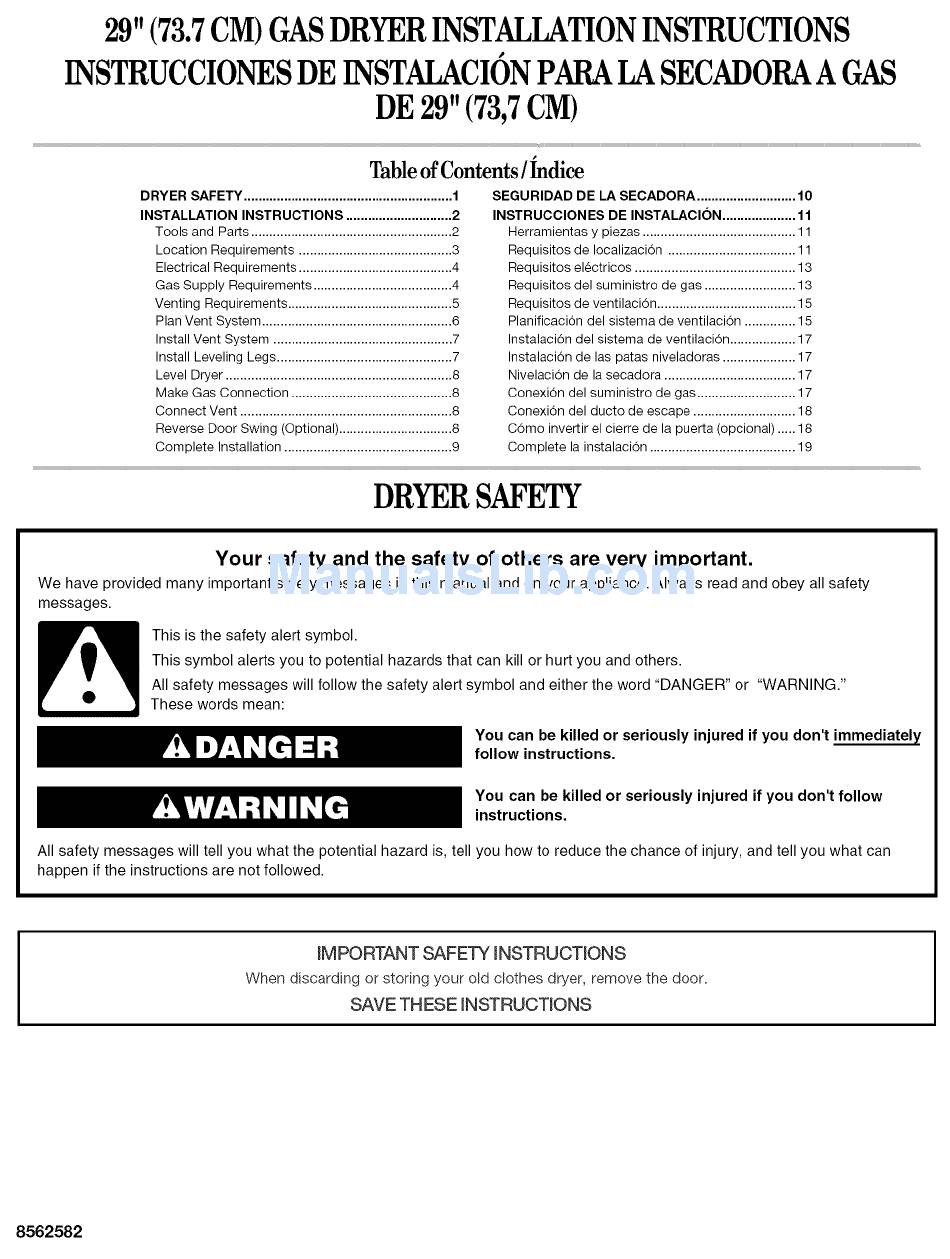

29"(73.7CM)GASDRYER INSTALLATION INSTRUCTIONS
#
INSTRUCCIONES DE INSTALACION PARALA SECADORA A GAS
DE 29"(73,7CM)
Tableof Contents/ Indice
DRYER SAFETY .........................................................
1
INSTALLATION
INSTRUCTIONS
............................. 2
Tools and Par_s .......................................................
2
Location Requirements
.......................................... 3
Electrical Requirements .......................................... 4
Gas Supply Requirements ...................................... 4
Venting Requirements .............................................
5
Plan Vent System ....................................................
6
Install Vent System .................................................
7
Install Leveling Legs ................................................
7
Level Dryer ..............................................................
8
Make Gas Connection ............................................
8
Connect Vent ..........................................................
8
Reverse Door Swing (Optional) ............................... 8
Complete Installation ..............................................
9
SEGURIDAD DE LA SECADORA ........................... 10
INSTR UCCION ES DE INSTALACI(_N .................... 11
Herramientas y piezas ..........................................
t 1
Requisitos de Iocalizaci6n ...................................
t 1
Requisitos el6otricos ............................................
t 3
Requisitos del suministro de gas ......................... 13
Requisitos de ventilacion ......................................
t 5
Planificaci6n del sistema de ventilacion .............. 15
Instalaci6n del sistema de ventilacion .................. 17
Instalaci6n de las patas niveladoras .................... 17
Nivelacion de la secadora ....................................
17
Conexi6n del suministro de gas ........................... 17
Conexi6n del ducto de escape ............................ 18
Como invertir el cierre de la puer_a (opcional) ..... 18
Complete la instalacion ........................................
19
DRYER SAFETY
Your safety and the safety of others are very important.
We have provided
many important
safety
messages
in this manual
and on your appliance.
Always
read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow
instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
iMPORTANT
SAFETY iNSTRUCTiONS
When discarding or storing your old clothes dryer, remove the door.
SAVE THESE iNSTRUCTiONS
8562582
