Dynex DX-26L150A11 Manual D'installation Rapide

Téléviseur ACL de 26 po

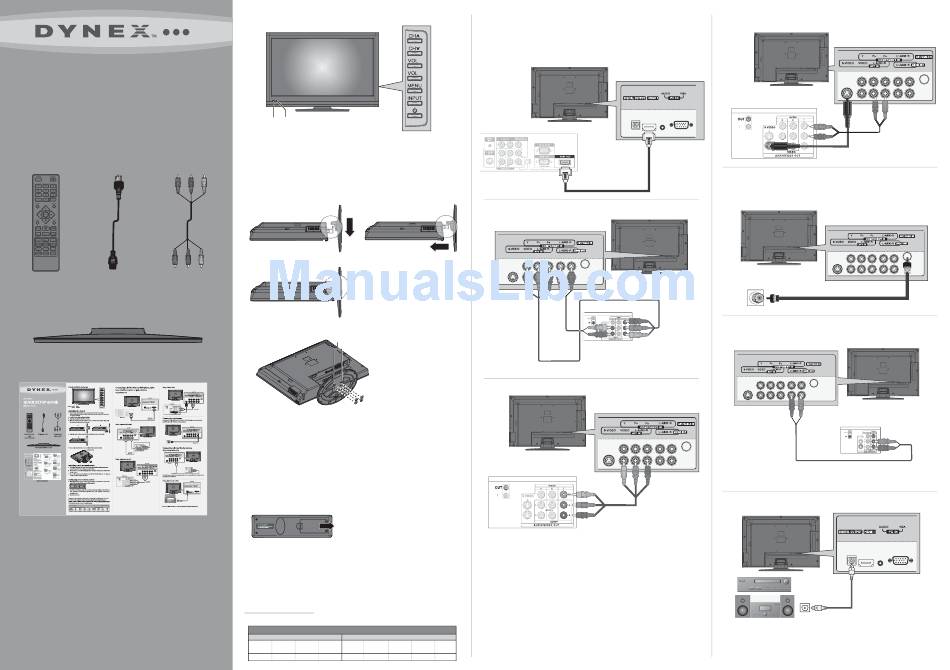

GUIDE
D'INSTALLATION
RAPIDE
DX-26L150A11
Télécommande Cordon Câble vidéo à
avec piles d'alimentation c.a. composantes
(2 de type AAA)
Socle pour téléviseur et vis
Guide d'installation rapide
Description du panneau avant et latéral
+
-
Capteur de Témoin de
télécommande marche-arrêt
Installation du socle
1 Retirer le socle de la boîte et le poser sur une table ou un établi.
Remarque : Faire très attention au sens du support. La partie la plus large du socle doit être
positionnée vers l'avant du téléviseur.
2 Positionner le téléviseur sur une surface plane et matelassée.
3 Aligner le socle avec le téléviseur tel qu'illustré.
4 Déplacer délicatement le socle (A) jusqu'à ce que les repères de l'axe du socle
soient alignés avec les gorges d'alignement du socle (B).
A B
5 Aligner les orifices du socle sur ceux de l'axe du socle (C).
C
6 Fixer le socle à l'axe avec les quatre vis fournies.
Gorges d'alignement
Installation d'un support de montage mural
1 Placer l'écran du téléviseur sur une surface propre et matelassée afin d'éviter
les rayures et les dommages.
2 Retirer les quatre vis de fixation de l'axe du socle au téléviseur, puis extraire
l'axe.
3 Utiliser les vis fournies avec le support de montage mural (non fourni) pour
fixer celui-ci au dos du téléviseur.
Configuration de la télécommande
1 Appuyer sur le cliquet de fermeture du couvercle du compartiment des piles
au dos de la télécommande, puis le soulever pour le retirer.
2 Insérer deux piles AAA dans le compartiment. Veiller à ce que les pôles + et –
des piles coïncident avec les indications + et – figurant à l'intérieur du
compartiment.
3 Remettre le couvercle en place.
Pour programmer la télécommande universelle existante afin qu'elle fonctionne
avec ce téléviseur Dynex, se référer au tableau ci-dessous pour les codes les plus
courants. En cas de difficultés pour programmer la télécommande ou pour
rechercher un code de télécommande différent, aller sur le site
www.dynexproducts.com pour recueillir l'information la plus récente sur les
codes de télécommande.
Codes des téléviseurs pour la télécommande universelle
(pour tous les téléviseurs Dynex fabriqués après le 1er janvier 2007)
Modèles et marques de télécommandes universelles Modèles et marques de décodeurs
Philips
RCA One for All Sony Comcast Dish Network Motorola TIVO
PHDVD5, PH5DSS,
RCU807 URC-6690 RM-VL600 M1057 VIP508, VIP622 DRC800 Series 3, HD
PMDVR8, PDVR8
115 135 0464 8043 0463 720 0463 0091
Connexion d'un lecteur DVD ou Blu-ray, d'un
décodeur de TV câblée, d'un récepteur satellite ou
d'une console de jeux vidéo
Utilisation du port HDMI (optimal)
Périphérique HDMI
Utilisation du port vidéo à composantes (meilleur)
Arrière du téléviseur
Périphérique vidéo à
composantes
Câble vidéo
à composantes
Utilisation du port vidéo composite (bon)
Périphérique vidéo
N
DirectTV
RC23
10463
Utilisation du port S-vidéo (acceptable)
Arrière du téléviseur
Périphérique vidéo
N
Câble HDMI Connexion d'une antenne
(non fourni)
Connecter un câble de 75 ohms (non fourni) à la prise d'entrée antenne/TV
câblée (ANT/CABLE IN) au dos du téléviseur et à la prise de sortie RF (RF OUT) de
l'antenne.
Connexion d'un système de cinéma maison.
Utilisation d'un câble audio analogique :
Arrière du téléviseur
Arrière du téléviseur
Câble audio
Remarque : Les connecteurs et les prises des câbles présentent le plus souvent un
codage couleur. Faire correspondre les couleurs lors de la connexion du câble AV.
Câble vidéo
Utilisation d'un câble audio numérique :
composite
Remarque : La prise de sortie numérique (DIGITAL OUTPUT) ne fonctionne
qu'avec des canaux TV numériques.
Arrière du téléviseur
Câble S-Vidéo
Arrière du téléviseur
Câble d'antenne
Arrière du téléviseur
