Echo U-HANDLE SRM-280 Installation Instructions Manual

U-handle kit for models srm-280/280s/280t s/n all
Hide thumbs Also See for U-HANDLE SRM-280:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Operator's Manual

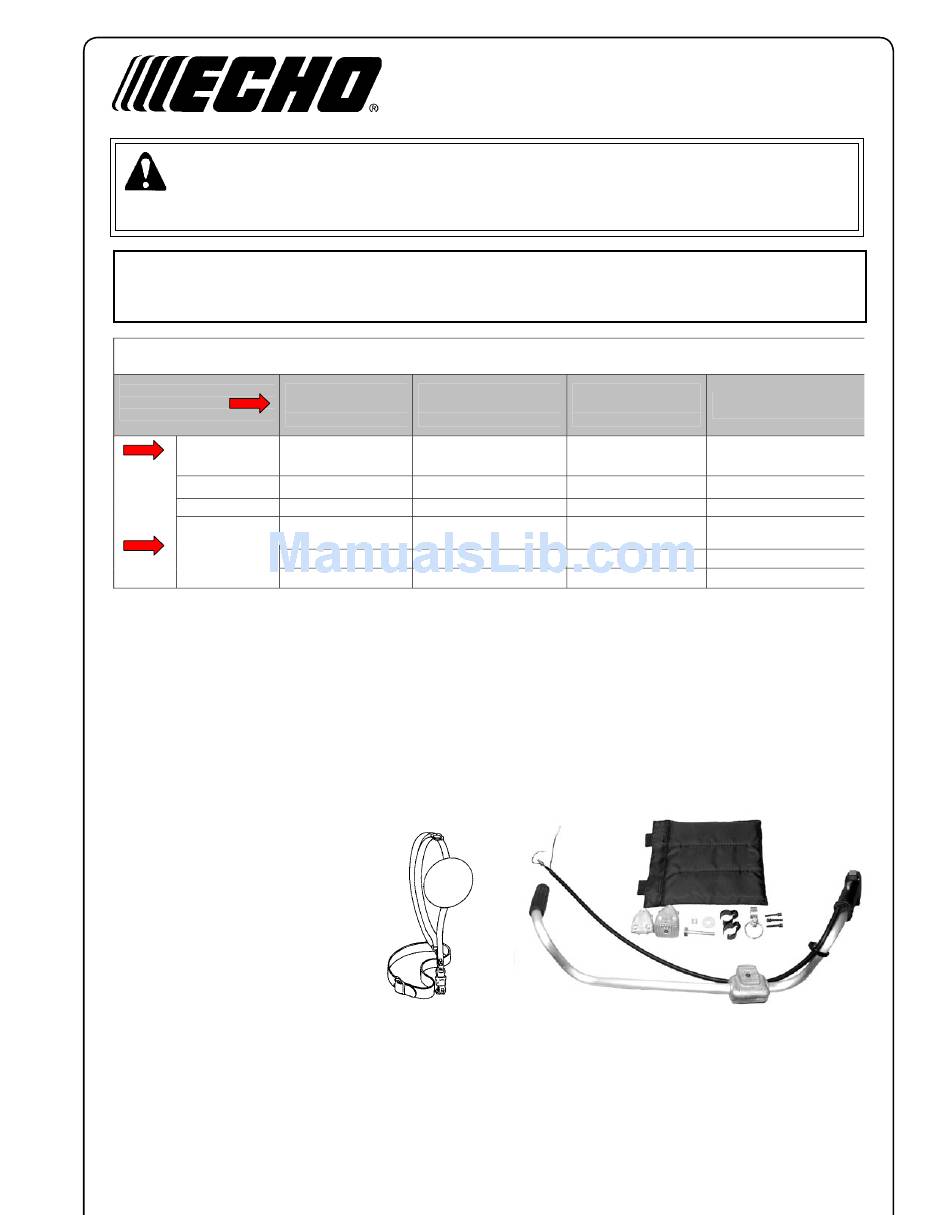

WARNING
You must install a Barrier Bar or U-Handle Kit and all Blade Conversion parts shown in the following instructions
before operating this unit with blades, otherwise serious injury may result.
IMPORTANT
If non-standard monofilament heads, METAL/PLASTIC blades or cultivators etc., are used, THE CARBURETOR
MUST BE RESET or serious engine damage can occur. See "Carburetor Adjustment" in the unit Operator's Manual.
TO USE
THESE BLADES
Handle
You
must
Debris Shield
install
Harness
these
parts!
Blade
Mounting
Hardware
*
WARNING! DO NOT INSTALL BLADES ON GT (CURVED SHAFT) MODEL TRIMMERS
**
Arbor diameter of Upper Blade Plate must match arbor diameter of metal blades.
*** New cotter pin required each time blade is installed.
**** Brushcutters over 16.5 lbs (7.5 kg) dry weight (weight w/o fuel) require a double shoulder harness
c
ontents
1
U-handle assembly
1
Lower u-handle bracket (2 halves)
1
Harness clamp w/ring
1
5 x 12 mm bolt
1
8 x 55 mm bolt
1
Circular washer
1
Square nut
2
Throttle cable clips
3
5 x 30 mm bolts w/washers
1
Shoulder harness
1
Hip pad
X7502234701
i
For Models: SRM-280/280S/280T S/N ALL
SRM/PAS/SB BLADE SET-UP GUIDE*
Pro Maxi-Cut
Rigid Plastic
Grass/Weed
Tri-Cut
Plastic Cutters
Grass/Weed Blade
Loop Handle
Loop Handle, w/or
w/Barrier Bar,
w/o Barrier Bar
or U-Handle
Metal Shield
Metal Shield
Shoulder Harness
Shoulder Harness
Upper Plate &
Upper Plate
Flat Washer
& Glide Cup
Hex Nut
Hex Nut
New Cotter Pin***
New Cotter Pin***
U-H
K
i
andle
it
P/N 99944200689
nstrUctions
Metal
Tri-Cut/8 Tooth
Grass/Weed Blade
Loop Handle
w/Barrier Bar,
or U-Handle
Metal Shield
Shoulder Harness
Upper/Lower
Blade Plates**
Hex Nut
New Cotter Pin***
nstallation
Metal 80T Brush Blade
Metal 22T Clearing Saw Blade
U-Handle
Metal Shield
Shoulder Harness****
Upper/Lower
Blade Plates**
Hex Nut
New Cotter Pin***
X750011731
10/09

Advertisement

loading
Need help?

Need help?

Do you have a question about the U-HANDLE SRM-280 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Echo U-HANDLE SRM-280

Summary of Contents for Echo U-HANDLE SRM-280

  • Page 1 Upper/Lower & Glide Cup Blade Plates** Hex Nut Hex Nut New Cotter Pin*** New Cotter Pin*** nstallation Metal 80T Brush Blade Metal 22T Clearing Saw Blade U-Handle Metal Shield Shoulder Harness**** Upper/Lower Blade Plates** Hex Nut New Cotter Pin*** X750011731...

  • Page 2: Installation

    andle nstallation Tools Required: 8mm x 10mm Open End Wrench, 19 mm wrench 4 mm hex wrench, screwdriver Close choke and remove air filter and cover. Disconnect ignition stop leads (A) and (B). Loosen nuts (C) and remove throttle linkage from carburetor bracket.
  • Page 3 andle Insert square nut (I) in lower handle bracket (J) and place bracket on drive shaft 400mm (15 3/4 in.) from engine end of drive shaft. 10. Secure with lower handle bracket clamp (K) and three (3) 5mm x 30mm hex socket bolts. 11.
  • Page 4 / low idle extremes are adjusted properly. If adjustment cannot be achieved with adjusting nuts (C), consult with your Echo Dealer for correct adjustment procedure. Tighten nuts (C). 20. Connect 2 ignition stop leads (A,B) from throttle cable tubing to 2 ignition leads (A,B) on engine.

  • Page 5: Echo Consumer Product Support

    If you require assistance or have questions concerning the application, operation or maintenance of this product you may call the ECHO Consumer Product Support Department at 1-800-673-1558 from 8:30 am to 4:30 pm (Central Standard Time) Monday through Friday. Before calling, please know the model and serial number of your unit to help your Con- sumer Product Support Representative.
  • Page 6 ADVERTENCIA Debe instalar un juego de la barrera de barra o empuñadura en ‘U’ y un juego de conversión de hojas antes de operar esta unidad usando hojas, ya que de lo contrario se pueden producir lesiones graves. IMPORTANTE Si se usan cabezas de un solo filamento que no son estándar, hojas o cultivadores de METAL/PLASTICO etc., SE DEBE REAJUSTAR EL CARBURADOR o se producirán daños importantes en el motor.
  • Page 7 INSTRUCCIONES PARA LA INSTALACION DEL CONJUNTO DE CONVERSION DE LOS AGARRADORES-U nstalacion Herramientas requeridas: Llave de tuerca abierta de 8 mm x 10 mm, llave de 19 mm, llave Hex de 4mm, destornillador Cierre el estrangulador y retire la cubierta del filtro de aire y cubierta.
  • Page 8 INSTRUCCIONES PARA LA INSTALACION DEL CONJUNTO DE CONVERSION DE LOS AGARRADORES-U Inserte la tuerca cuadrada (I) en un soporte más bajo de la manija (J) y soporte del lugar en el eje impulsor 400mm (15 3/4 adentro) de extremo del motor del eje impulsor. 10.
  • Page 9 Si no se puede lograr el ajuste por medio de las tuercas (C) de ajuste, consulte con su distribuidor ECHO para obtener el procedimiento de ajuste correcto. Apriete la tuercas (C). 20. Conecte 2 terminales del componente de ignicion del cable (A) y (B) de la valvula reguladora con 2 terminales de componente de ignicion (A) y (B) en el motor.
  • Page 10 Si necesita asistencia o tiene dudas referentes a la aplicación, operación o mantenimiento de este producto puede llamar al Departamento de asistencia de productos del consumidor de ECHO, 1-800-673-1558 de 8:30 de la mañana a 4:30 de la tarde (hora central estándar) de lunes a viernes. Antes de llamar, tenga a mano el número de modelo y serie de su unidad para ayudar a su representante de asistencia de productos del consumidor.
  • Page 11 AVERTISSEMENT Pour éviter des risques de blessures graves, un kit de poignée en U et un kit de conversion pour lame doivent être installés avant d’utiliser cet outil avec une lame. IMPORTANT Si des têtes monofilament, des lames en MÉTAL/PLASTIQUE, des cultivateurs, etc. sont utilisés, LE CARBURA- TEUR DOIT ÊTRE RÉGLÉ...
  • Page 12 nstrUctions d nstallation Outils nécessaires : Clé plate de 8 x 10 mm, clé de 19 mm, clé hexagonales de 4 mm, tournevis Fermer le starter et retirer le couvercle du filtre à air. Débrancher les deux fils d’allumage (A) et (B). Desserrer l’écrous (C) et retirer la commande des gaz du support.
  • Page 13 nstrUctions d Insérez l’écrou carré (I) dans la parenthèse inférieure de poignée (J) et la parenthèse d’endroit sur l’arbre d’entraînement 400mm (15 3/4 po.) de l’extrémité de moteur de l’arbre d’entraînement. 10. Fixez avec la bride inférieure de parenthèse de poignée (K) et trois (3) boulons de douille de sortilège de 5mm x de 30mm.
  • Page 14 Si le réglage ne peut pas être obtenu au moyen des écrous (C), consulter le concessionnaire Echo pour la procédure de réglage correcte. Serrer l'écrous (C). 20. Raccorder les 2 fils d’allumage (A,B) sortant de la gaine du câble d’accélérateur aux deux fils d’allumage (A,B) du moteur.
  • Page 15 Pour toute assistance ou question concernant l’application, l’utilisation ou l’entretien de ce produit, appeler le service d’assistance clients ECHO au 1-800-673-1558, de 8:30 à 4:30 heures (heure normale du centre), du lundi au vendredi. Avant d’appeler, veiller à disposer des numéros de modèle et de série de l’unité afin d’aider votre représentant du service après-vente.
  • Page 16 ECHO, INCORPORATED 400 OAKWOOD ROAD LAKE ZURICH, IL 60047 USA PHONE: 1-800-673-1558 www.echo-usa.com...
