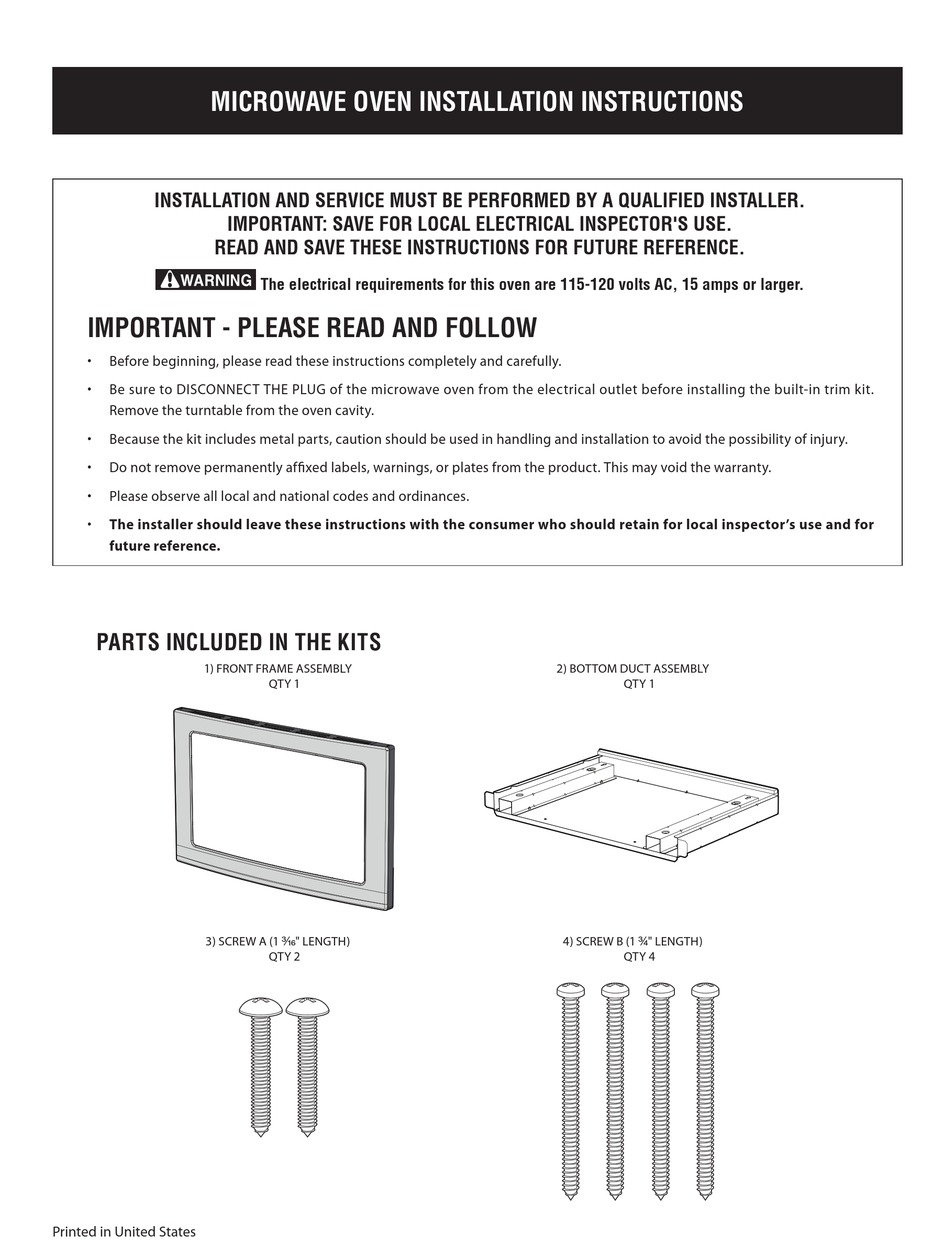

MICROWAVE OVEN INSTALLATION INSTRUCTIONS
MICROWAVE OVEN INSTALLATION INSTRUCTIONS
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
IMPORTANT - PLEASE READ AND FOLLOW
Before beginning, please read these instructions completely and carefully.
Be sure to DISCONNECT THE PLUG of the microwave oven from the electrical outlet before installing the built-in trim kit.
Remove the turntable from the oven cavity.
Because the kit includes metal parts, caution should be used in handling and installation to avoid the possibility of injury.
Do not remove permanently affixed labels, warnings, or plates from the product. This may void the warranty.
Please observe all local and national codes and ordinances.
The installer should leave these instructions with the consumer who should retain for local inspector's use and for
future reference.
PARTS INCLUDED IN THE KITS
1) FRONT FRamE aSSEmBLy
3) SCREw a (1 ³₁₆" LENGTH)
Printed in United States
The electrical requirements for this oven are 115-120 volts AC, 15 amps or larger.
QTy 1
QTy 2
2) BOTTOm DUCT aSSEmBLy
QTy 1
4) SCREw B (1 ³₄" LENGTH)
QTy 4
