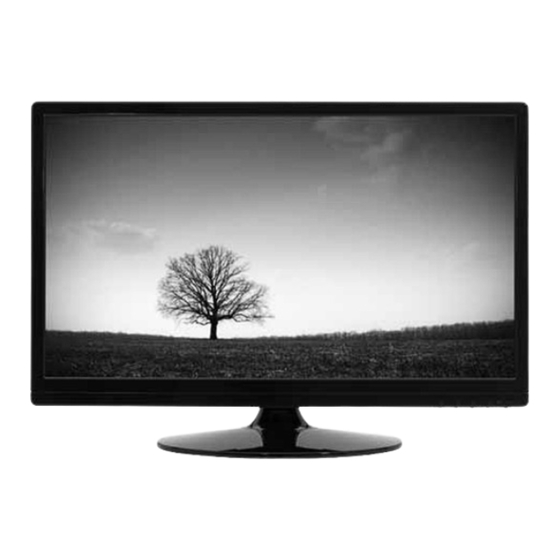

Ativa AT240HP User Manual

24" series widescreen lcd monitor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

24
Manual del usuario del monitor LCD
de pantalla ancha de serie 24"
Manuel de l'utilisateur écran géant
LCD série 24"
Model
21 6 mm
AT24OHP
Modelo
AT24OHP
Modèle no
AT24OHP
Call for technical support 1-877-777-4357
Llame para asistencia técnica 1-877-777-4357
Appelez le soutien technique 1-877-777-4357
Before operating this unit, please read all instructions.
Lea atentamente las instrucciones antes de usar este producto.
Veuillez lire toutes les instructions avant d'utiliser ce produit.
OUTPUT AT 100 % OF ACTUAL SIZE
20286_s2_416907_LCD_man_cvr.ai
BLACK
"
Series Widescreen LCD Monitor User Manual
20286_LCD Monitor Jean Co
MR
Greg Smith
xx
Jean Co
FPO Callout
FPO Dieline
14 0 mm
07.10.09
140mm x 216 mm
round 2

Advertisement

Table of Contents
loading

Related Manuals for Ativa AT240HP

Summary of Contents for Ativa AT240HP

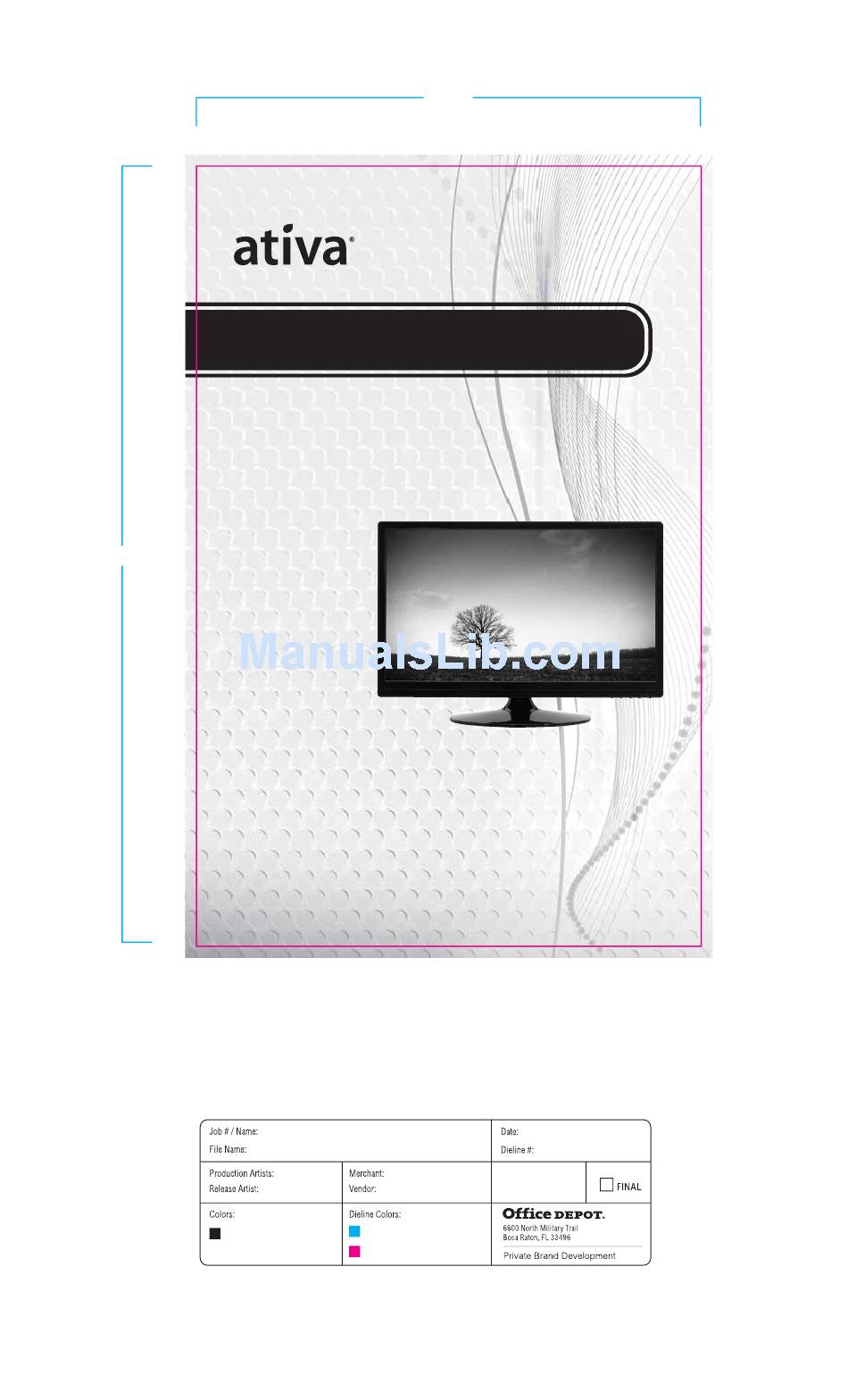

  • Page 1 14 0 mm " Series Widescreen LCD Monitor User Manual Manual del usuario del monitor LCD de pantalla ancha de serie 24" Manuel de l'utilisateur écran géant LCD série 24" Model 21 6 mm AT24OHP Modelo AT24OHP Modèle no AT24OHP Call for technical support 1-877-777-4357 Llame para asistencia técnica 1-877-777-4357 Appelez le soutien technique 1-877-777-4357...

  • Page 2: Operation Instructions

    Operation Instructions Thank you for purchasing this high-resolution multi-scan color monitor. Please read this guide thoroughly before installation. FCC RADIO FREQUENCY INTERFERENCE STATEMENT WARNING: (FOR FCC CERTIFIED MODELS) This monitor has been tested and found compliant with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.

  • Page 3: Table Of Contents

    Contents Safety Precautions ................1 First Setup ..................2 Quick Installation ................2 Front View of the Product ..............3 Rear View of the Product ..............3 Using On Screen Display (OSD) Functions........4 Supporting Timing Modes ..............8 Technical Information................9 Care and Maintenance ..............

  • Page 4: Safety Precautions

    Safety Precautions This monitor is manufactured and tested on a ground principle that a user’s safety comes first. However, improper use or installation may result danger to the monitor as well as to the user. Carefully go over the following WARNINGS before installation and keep this guide handy.

  • Page 5: First Setup

    First Setup Thank you for purchasing this high performance monitor! This monitor comes with the following accessories :  Power cable  Audio cable  D-Sub cable (15 pin)  User’s guide  DVI cable (Optional) Quick Installation 1. Connect power cord Connect the power cord to a properly grounded AC outlet, then to the monitor. 2.

  • Page 6: Front View Of The Product

    Front View of the Product 1 2 3 4 5 6 OSD TURN ON/OFF CONFIRM SELECTION SCROLL DOWN/DECREASE POWER ON/OFF SCROLL UP/INCREASE LED INDICATOR Rear View of the Product POWER INPUT VGA INPUT (D-SUB 15 PIN) DVI INPUT (DVI 24 PIN) AUDIO INPUT HDMI INPUT (HDMI 19 PIN)

  • Page 7: Using On Screen Display (Osd) Functions

    Using On Screen Display (OSD) Functions Display main menu. Exit from OSD menu. Shortcut to display input select source adjustment when not in OSD menu. Confirm the selection. Select the desired item when in OSD menu. ▼ When not in OSD menu, it is shortcut to display the Contrast/ Brightness/DCR/ECO Mode adjustment control screen.
  • Page 8 ShortCuts Function Auto Image Adjust : To auto adjust Horizontal Position, Vertical Position, Phase (Fine Tune) and Clock (H. Size) of the screen. Contrast : To adjust the foreground white level of screen image. ▲ ▼ : increase contrast, : decrease contrast. Brightness : To adjust the luminance of the video.
  • Page 9 Horizontal Size : To adjust the width of the screen image. ▼ ▲ : decrease the width of screen image, : increase the width of screen image. H./V. Position : To adjust the horizontal and vertical position of the video. ▲...
  • Page 10 OSD Time Out : To automatically turn off On Screen Display(OSD)after a preset period of time. OSD Background : Allows the user to turn the OSD background On or Off. Memory Recall : To recall factory settings for video & audio controls. Press button 2 to select the Memory Recall menu option.

  • Page 11: Supporting Timing Modes

    Supporting Timing Modes 720 x 400 @ 70Hz 640 x 480 @ 60Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA 800 x 600 @ 75Hz VESA 1024 x 768 @ 60Hz VESA 1024 x 768 @ 70Hz VESA...

  • Page 12: Technical Information

    Technical Information Technical Specification LCD Display 23.6” TFT Energy Star compliant VESA Power Management DPMS compatible < 1 W Supported Resolution Full HD 1920 x 1080 max. Vertical Frequency 60Hz max. Pixel size 0.2715 x 0.2715 mm Display Colors 16.7M Tilt 0°~20°...

  • Page 13: Care And Maintenance

    Care and Maintenance Care  Avoid exposing your monitor directly to sunlight or other heat source. Place your monitor away from the sun to reduce glare.  Put your monitor in a well ventilated area.  Do not place any heavy items on top of your monitor.

  • Page 14: Warranty Information

    Warranty Information Swinton Avenue Trading, Inc. Limited One Year Product Warranty This limited warranty covers the original purchase of new product used for normal commercial, personal or household use. Swinton Avenue Trading, Inc. (SAT) warrants its products will be free from defects in materials and workmanship (normal wear and tear excepted), for one (1) year from the date of purchase, except as provided below.
  • Page 15 Instructions d’Utilisation Merci d’acheter ceci qu’un à haute résolution multi-balaye le contrôle de couleur. Veuillez lire attentivement ce guide avant l’installation. COMMUNIQUE D’AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC) Ce moniteur a été testé et à été trouvé conforme aux limites pour un appareil numérique de Classe B, suivant la partie 15 des règlements de la FCC.
  • Page 16 Contenu Précautions de Sécurité ..............1 Première Installation ................2 Installation Rapide ................2 Vue avant du produit ................. 3 Produit vu de dos................3 Utiliser les fonctions d’affichage d’écran (OSD) ......... 4 Support des modes minutage............. 8 Informations Technique ..............9 Soins et Maintien ................

  • Page 17: Précautions De Sécurité

    Précautions de Sécurité Ce moniteur à été fabriqué et testé à partir du principe que la sécurité de l’utilisateur est primordiale. Néanmoins, l’utilisation ou l’installation incorrecte peut causer un danger à l’appareil aussi bien que à l’utilisateur. Lisez attentivement les AVERTISSEMENTS suivants avant de commencer l’installation et gardez ce guide à...

  • Page 18: Première Installation

    Première Installation Félicitations avec votre achat de ce moniteur de haute performance! Ce moniteur est fourni avec les accessoires suivants:  Cordon d’Alimentation  Câble Audio  Câble D-Sub (15 broches)  Guide de l’utilisateur  Câble DVI (Facultatif) Installation Rapide 1. Connectez le cordon d’alimentation Connectez le cordon d’alimentation au dos du moniteur.

  • Page 19: Vue Avant Du Produit

    Vue avant du produit 1 2 3 4 5 6 ACTIVER/QUITTER OSD CONFIRMER LA SÉLECTION DEFILER VERS LE BAS/ SOUS TENSION/ HORS TENSION DIMINUER DEFILER VERS LE HAUT/ INDICATEUR DEL AUGMENTER Produit vu de dos ENTREE DU CA ENTREE VGA (D-SUB 15 BROCHES) ENTREE DVI (DVI 24 BROCHES) ENTREE AUDIO ENTREE HDMI...

  • Page 20: Utiliser Les Fonctions D'affichage D'écran (Osd)

    Utiliser les fonctions d’affichage d’écran (OSD) Afficher le menu principal. Quitter le menu OSD. Raccourci pour montrer l’ajustement choisi de source d’entrée quand pas dans le menu d’OSD. Confirmer la sélection. Sélectionnez l’élément désiré quand vous êtes dans le menu OSD. ▼...
  • Page 21 Fonction de raccourcis Réglage automatique (Auto Image Adjust) : Ajuste automatiquement la position horizontale, la position verticale, la phase(accord fin) et l’horloge (taille H). Contraste (Contrast) : Pour ajuster le niveau blanc du premier plan de l’image de l’écran. ▲ ▼...
  • Page 22 Réglage manuel de I’image (Manual Image Adjust) : Ajustez la Taille horizontale, Position H./V., Réglage image, Finesse, Réglage du mode Vidéo et Mode OptiColor. Taille horizontale(Horizontal Size) : Ajuste la largeur de l’image de l’écran. ▼ ▲ : diminue la largeur de l’image de l’écran, : augmente la largeur de l’image de l’écran.
  • Page 23 ▼ ▲ Position OSD (OSD Position) : Appuyez sur le bouton pour choisir entre les réglages de position OSD horizontale et verticale. Position H. : Pour régler horizontalement la position de l’OSD. ▲ ▼ : déplacer l’OSD à droite, : déplacer l’OSD à gauche. Position V.

  • Page 24: Support Des Modes Minutage

    Support des modes minutage 720 x 400 @ 70Hz 640 x 480 @ 60Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA 800 x 600 @ 75Hz VESA 1024 x 768 @ 60Hz VESA 1024 x 768 @ 70Hz VESA...

  • Page 25: Informations Technique

    Informations Technique Spécifications Techniques Affichage LCD 23.6” TFT Energy Star conforme à VESA Gestion de l’alimentation compatible avec DPMS électrique < 1 W Résolution prise en Full HD 1920 x 1080 max. Fréquence Verticale charge maximale de 60Hz Taille des pixels 0.2715 x 0.2715 mm Couleurs d’affichage 16.7M...

  • Page 26: Soins Et Maintien

    Soins et Maintien Soins  Evitez d”exposer le moniteur directement à la lumière du soleil ou à une autre source de chaleur. Placez votre moniteur détourné du soleil pour éviter des reflets.  Placez votre moniteur dans un emplacement bien ventilé.  Ne mettez pas d’objet lourd sur le moniteur.

  • Page 27: L'information De Garantie

    L’information de garantie Swinton Avenue Trading, Inc. Garantie limitée de un an Cette garantie limitée couvre les produits neufs utilisés dans le cadre d’applications commerciales ou domestiques normales. Swinton Avenue Trading, Inc. (SAT) garantit ses produits contre les défauts de matériel et de main-d’œuvre (à l’exception de l’usure normale) durant un (1) an à...
  • Page 28 Instrucciones de operación Gracias por comprar este de alta resolución multi-exploran el monitor de color. Por favor lea esta guía minuciosamente antes de hacer la instalación. ACUERDO DE INTERFERENCIA DE RADIO FRECUENCIA PARA FCC ADVERTENCIA: (PARA MODELOS CERTIFICADOS COMO FCC) Este monitor ha sido probado y encontrado en regla con los límites para la clase B de mecanismos digitales, en conformidad con la parte 15 de las Reglas FCC.
  • Page 29 Contenido Precauciones de Seguridad ............... 1 Instalación Rápida ................2 Vista Frontal del Producto ..............3 Vista Trasera del Producto ..............3 Usando las funciones"On Screen Display(OSD)" ......4 Tiempos soportados ................8 Información Técnica ................9 Mantenimiento y Cuidado ..............10 Solución de Problemas..............

  • Page 30: Precauciones De Seguridad

    Precauciones de Seguridad Este monitor ha sido manufacturado y probado bajo el principio de que la seguridad del usuario es lo primero. Sin embargo, el uso o la instalación impropia puede resultar de peligro para el monitor tanto como para el usuario. Lea cuidadosamente las siguientes ADVERTENCIAS antes de la instalación y conserve a mano esta guía.

  • Page 31: Instalación Rápida

    Primera Configuración Gracias por comprar este monitor de alto rendimiento! Este monitor viene con los siguientes accesorios:  Cable toma de corriente  Cable Audio  Cable VGA (15 pin D-Sub)  Guía de usuario  Cable DVI (Opcional) Instalación Rápida 1. Conecte el cable de toma de corriente Enchufe el cable que toma la corriente a un toma corriente y después al monitor 2.

  • Page 32: Vista Frontal Del Producto

    Vista Frontal del Producto 1 2 3 4 5 6 ACTIVAR/SALIR OSD CONFIRMAR/AUTOCONFIGURAR DESPLAZAR ABAJO/DISMINUIR ENCENDER/APAGAR DESPLAZAR ARRIBA/AUMENTAR INDICADOR LED Vista Trasera del Producto ENTRADA AC ENTRADA VGA (15 PIN D-SUB) ENTRADA DVI (24 PIN DVI) ENTRADA DE SONIDO ENTRADA HDMI...

  • Page 33: Usando Las Funciones"On Screen Display(Osd)

    Usando las funciones "On Screen Display(OSD)" Muestra el menú principal. Sale del menú OSD. Atajo para exhibir el ajuste selecto de la fuente de la entrada cuando no en menú de OSD. Confirma la selección. Seleccione el artículo deseado cuando en menú de OSD. ▼...
  • Page 34 Función de los atajos Ajuste automático (Auto Image Adjust) : Ajuste automático de posición horizontal, posición vertical, fase (ajuste fino) y reloj (Tamaño-H). Contraste (Contrast) : Ra ajustar el nivel de blanco de la imagen en pantalla. ▲ ▼ : aumentar contraste, : disminuir contraste.
  • Page 35 Tamaño horizontal (Horizontal Size) : Ajusta la anchura. ▼ ▲ : disminuye la anchura de la imagen en pantalla, : aumenta la anchura de la imagen en panalla. Posición H./V. (H./V. Position) : Para ajustar la posición horizontal y vertical del video. ▲...
  • Page 36 ▲ o ▼ Visualización en pantalla (OSD Position) : Oprima el botón para seleccionar entre el ajuste de Posición OSD horizontal y vertical. Posición H. : Para ajustar horizontalmente la posición OSD. ▲ ▼ : mueve el OSD a la derecha, : mueve el OSD a la izquierda.

  • Page 37: Tiempos Soportados

    Tiempos soportados 720 x 400 @ 70Hz 640 x 480 @ 60Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA 800 x 600 @ 75Hz VESA 1024 x 768 @ 60Hz VESA 1024 x 768 @ 70Hz VESA...

  • Page 38: Información Técnica

    Información Técnica Especificaciones Técnicas Pantalla LCD 23.6” TFT En conformidad con Energy Star Compatible con Administración de VESA DPMS compatible energía < 1 W Full HD máximo 1920 x 1080. Frecuencia Vertical Resolución admitida máxima 60Hz. Tamaño de píxeles 0.2715 x 0.2715 mm Colores 16.7M (6bits + Hi FRC) Inclinación...

  • Page 39: Mantenimiento Y Cuidado

    Mantenimiento y Cuidado Cuidado  Evite exponer el monitor directamente a la luz del sol o otra fuente de calor.  Coloque su monitor lejos del sol para reducir el deslumbramiento.  Coloque su monitor en un área bien ventilada. No ponga nada pesado sobre el monitor.

  • Page 40: Información De La Garantía

    Información de la garantía Swinton Avenue Trading, Inc. Garantía limitada de un año para el producto Esta garantía limitada cubre la adquisición original de un producto nuevo utilizado con fines comerciales, personales o domésticos normales. Swinton Avenue Trading, Inc. (SAT) garantiza que sus productos estarán exentos de defectos materiales y de fabricación (a excepción de los derivados de un uso y desgaste normal) durante un (1) año a partir de la fecha de compra del producto, con la salvedad de lo dispuesto a continuación.
