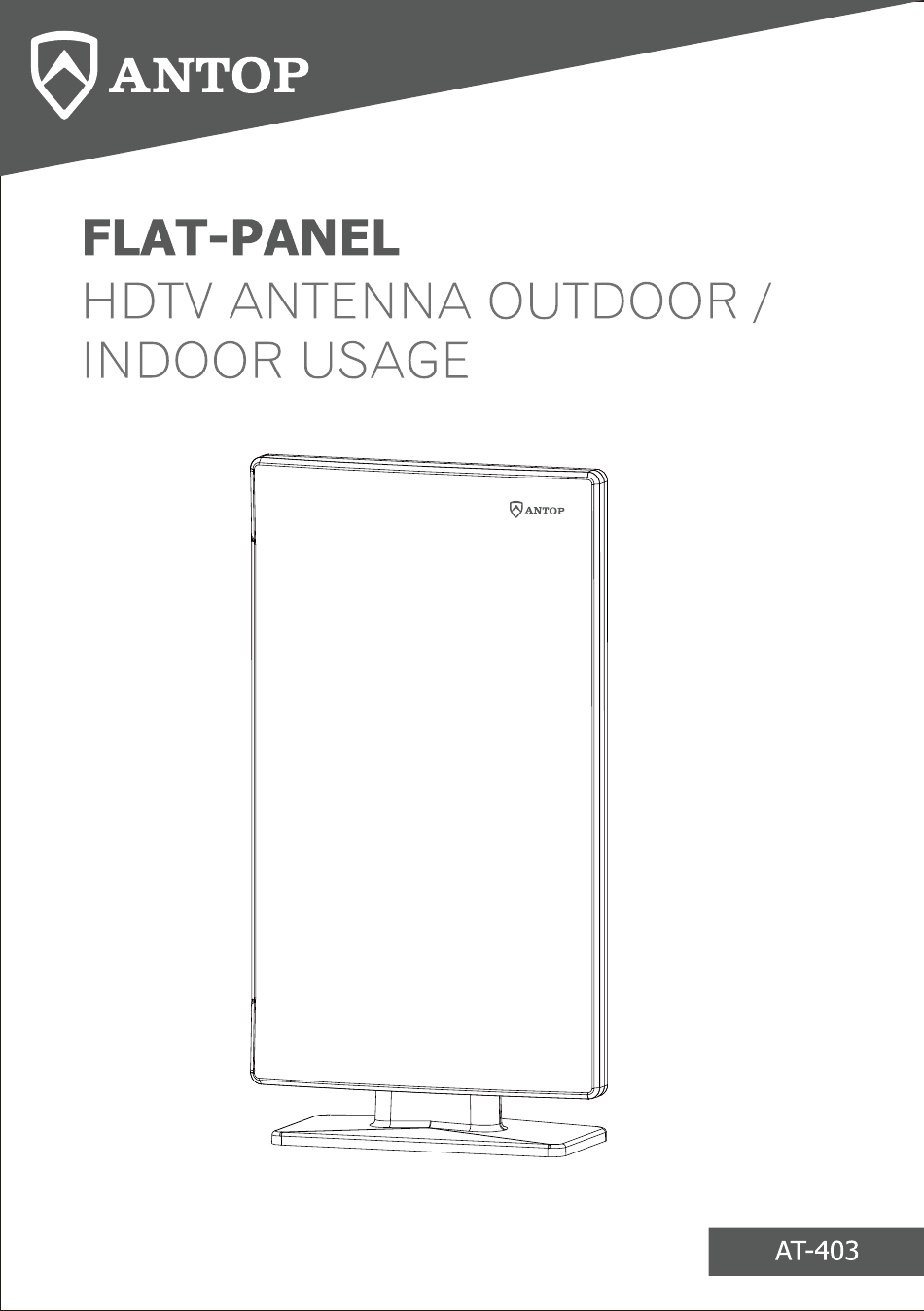

- Page 1 ANTOP FLAT-PANEL HDTV ANTENNA OUTDOOR INDOOR USAGE AT-403...
- Page 2 Your FLAT PANEL HDTV Antenna / AT-403 can be used either as an outdoor or indoor antenna. ANTOP's New Generation Digital Technology allows you the flexibility to set up your antenna in various locations and still receive a great digital reception.
- Page 3 1 / Installation Outside TO receive TV signal, place FixingNut front side Of antenna facing TV station transmitters F Type Connector Mast Pole Fixing Clamp Falling-proofSecure Hole Wing Nuts Wall Mounting Hole For Outdoor Use, Mast Pole Mounting Install a mast pole (not provided) on the house, preferably on rooftop or the side of the house facing the TV station transmitters.
- Page 4 1.2.1 Horizontal or Vertical Mounting Mount hardware horizontally or vertically to the wall. Before attaching hardware back to the antenna, see Connecting instructions. To attach hardware back to backside of antenna, insert fastening bolt and turn counter clockwise. Keyholes Secure Holes Pull Up Counter...
- Page 5 For Indoor Use, with Table Stand To remove antenna hardware from backside of unit, release fastening bolt by turning clock- wise. Attach the Table Stand to the bottom of antenna. Pull Down Clockwise 2 / Connecting 2.1 For Outdoor Use, Mast Pole or Wall Mount Prepping...
- Page 6 For Indoor Use, in Attic placement, Prepping for Connection Select entry point to house. Drill hole at entry point. Attach coaxial cable with water proof cap end to connector in the antenna. Attach antenna back to hardware already mounted to beam or wall, or just use the table stand for placement Feed lose end of coaxial cable through drilled opening.
- Page 7 4 / Adjusting Instruction For the best reception, adjust the direction of antenna. Based on wall mounting, the antenna can be turned left or right within 450 angle by releasing the bolt. Turning left/right Signal Transmitter...
- Page 8 SKU, within one (1) year of original purchase date. A Return Material Authorization (RMA) number must be issued by Antop Antenna prior to returning any product or part. To obtain an RMA, contact Antop Antenna via email or telephone.
- Page 9 Su antena FLAT PANEL HDTV Antenna / AT-403 se puede utilizar como una antena exterior o interior. La tecnologia digital de ültima generaci6n de ANTOP le permite tener la flexibilidad de ubicar su antena en diferentes lugares, y aün asi recibir una excelente seäal digital.
- Page 10 1 / Instalaci6n para uso exterior Para recibir una serial, coloque Tuercas a parte delantera de la antena orientada a los transmisores Ias estaciones de televisi6n. Conector tipo F Abrazadera del poste Agujero de montaje Tuercas Agujero de montaje Para uso exterior, montaje en poste Instale un poste (no incluido) en la casa, preferiblemente...
- Page 11 1.2.1 Instalaci6n horizontal o vertical Instale el soporte fisico horizontal o verticalmente a la pared. Antes de volver a montar el soporte fisico a la antena, consulte las instrucciones de conexiön. Para montar de nuevo el soporte fisico a la parte posterior de la antena, inserte el tornillo de sujeciön y apriete girando hacia la izquierda.
- Page 12 Para uso interior con base para mesa Para retirar el soporte fisico de la antena en la parte posterior de la unidad, afloje el tornillo de sujeci6n con vuelta hacia la derecha. Una la base para mesa a la parte inferior de la antena. Afloje el tornillo con vuelta hacia...
- Page 13 2.2 Preparaciön de Ia conexiön en interior, ubicaciön en eI åtico Seleccione el punto de entrada a la casa. Haga una perforaciön en el punto de entrada. Conecte el cable coaxial con un casquillo a prueba de agua al conector de la antena. Ponga de nuevo la antena al hardware una vez ya esté...
- Page 14 4 / Instrucciones de ajuste Para una mejor recepci6n, ajuste la orientaci6n de la antena. Para montaje en pared, la antena puede girarse a Ia izquierda o a Ia derecha en un ångulo de 450 al aflojar el tornillo. Vuelta a la izquierda o derecha 450 grados Transmisor de la serial...
- Page 15 ENVio Y COSTOS El cliente serå responsable de los gastos de envio de la mercancia enviada a Antop Antena. Consulte a un representante de servicio al cliente para obtener mås detalles. A1devolver un articulo, debe considerar el uso de un trasportista con seguimiento del envio. Antop Antena no se hace responsable de los envios perdidos o mal dirigidos.
