Summary of Contents for DigiTech MP 600-9000 DVI

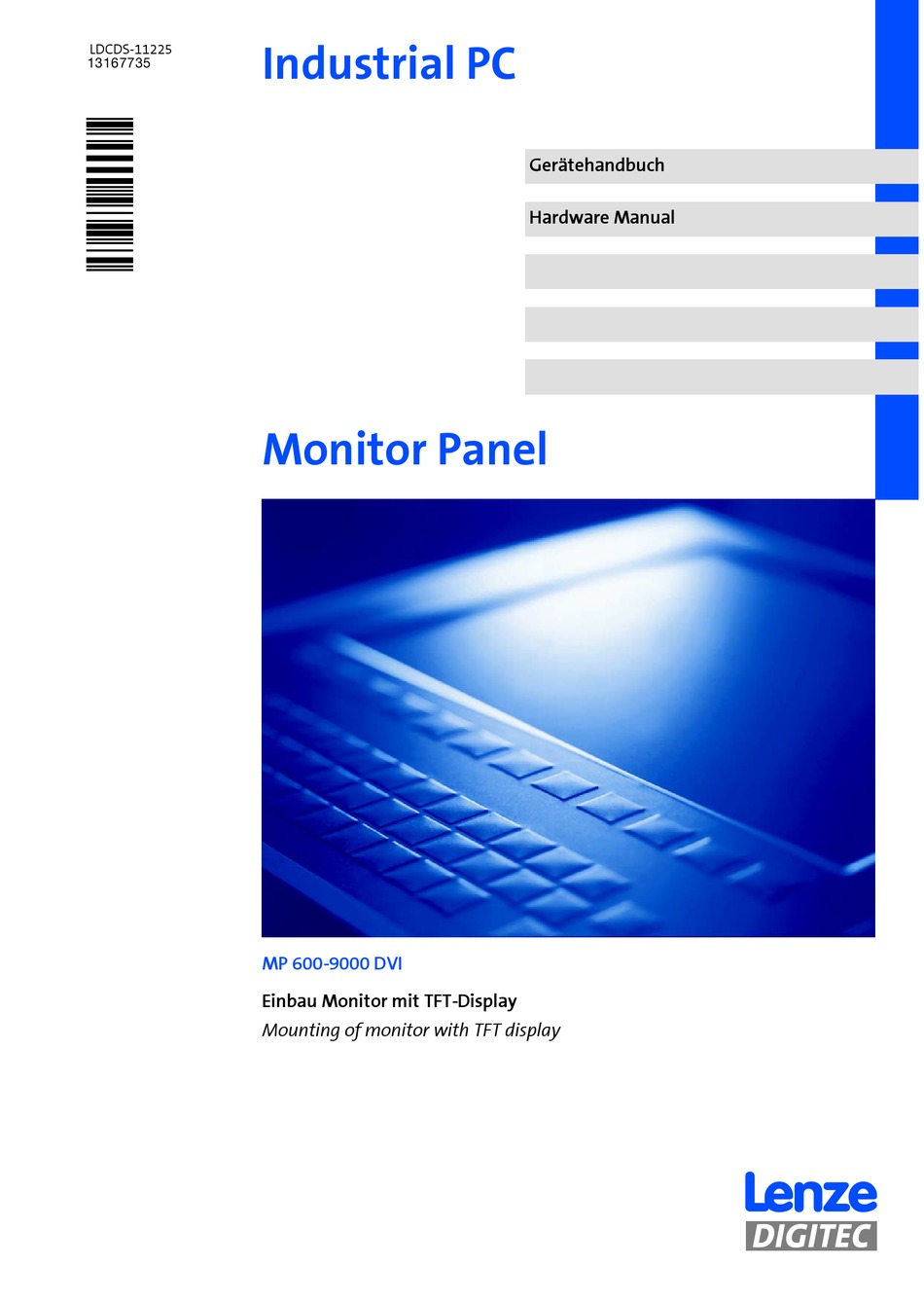

- Page 1 Industrial PC LDCDS-11225 .1nD Monitor Panel MP 600-9000 DVI Einbau Monitor mit TFT-Display Mounting of monitor with TFT display Gerätehandbuch Hardware Manual ...
- Page 2 © 2007 Lenze Digitec Controls GmbH, Grünstr. 36, D-40667 Meerbusch Ohne besondere schriftliche Genehmigung von Lenze Digitec Controls GmbH darf kein Teil dieser Dokumentation vervielfältigt oder Dritten zugänglich gemacht werden. Wir haben alle Angaben in dieser Dokumentation mit größter Sorgfalt zusammengestellt und auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
-
Page 3: Table Of Contents
Inhaltsverzeichnis Zu diesem Handbuch ___________________________________________ 3 Status _______________________________________________________________ 3 Abkürzungen _________________________________________________________ 3 Zitierte Normen _______________________________________________________ 4 Wichtige Hinweise _____________________________________________ 5 Technische Daten ______________________________________________________ 6 Gerätebeschreibung____________________________________________ 7 Allgemeines __________________________________________________________ 7 3.1.1 Monitor-Panel _____________________________________________________ 8 Bedienelemente der Frontplatten__________________________________________ 9 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch"_____________ 9 3.2.2 MP5020 "Touch plus F-/S-Tasten"... - Page 4 Abbildungsverzeichnis Abbildung 1 Systemübersicht EL-Serie ___________________________________________ 8 Abbildung 2 Front MPx000 ___________________________________________________ 9 Abbildung 3 Front MP5020 __________________________________________________ 10 Abbildung 4 Front MPx050 __________________________________________________ 11 Abbildung 5 Front MP5070 __________________________________________________ 12 Abbildung 6 Anschlussseite MP-Serie __________________________________________ 14 Abbildung 7 Erdungskontakt _________________________________________________ 16 Abbildung 8 Montageanleitung Schraubspanner _________________________________ 19 Abbildung 9...
-
Page 5: Zu Diesem Handbuch
Zu diesem Handbuch Kapitelverweise sind kursiv dargestellt. Beispiel: Siehe Kapitel 1 Zu diesem Handbuch Wichtige Informationen sind in einem grauen Rahmen hinterlegt. Beispiel: Wichtig! Bitte lesen Sie dieses Handbuch! Status Datum Version 01.09.2005 25.10.2006 Abkürzungen Kurzbezeichnung Bezeichnung Automation Panel CF oder CF-Card Compact Flash-Karte Schaltschrank-PC (Serie CPC) Embedded Line... -
Page 6: Zitierte Normen
Zitierte Normen Kurzbezeichnung Bezeichnung Ergonomierichtlinie Sicherheitsregeln für Bildschirmarbeitsplätze im Bürobereich ZH 1/618 DIN 41494 Bauweisen für elektronische Einrichtungen; 482, 6-mm-Bauweise DIN EN 60950 Einrichtungen der Informationstechnik- Sicherheit IEC 61000/EN 61000/ Elektromagnetische Verträglichkeit (EMV) - Umgebungsbedingungen VDE 0847: -4-2, -4-3, -4-4 und -4-6 ISO 16016 Technische Beschränkung der Nutzung von Dokumenten und Produkten... -
Page 7: Wichtige Hinweise
Wichtige Hinweise Bitte lesen Sie diese Anleitung, bevor sie das Gerät benutzen! Beachten Sie unbedingt Kapitel 2.1 Technische Daten • Dieser Computer ist ein Einbauteil! Der Einbau muss in Übereinstimmung mit DIN EN 60950, VDE 0160, VDE 0113 und VDE 0750 (DIN EN 60601-1) erfolgen. •... -
Page 8: Technische Daten
Technische Daten Spannungsversorgung 24 V DC (18 ... 30 V), max. Stromaufnahme bei MP9000: 2,4 A Leistungsaufnahme max. 50 W Steckverbinder Eingangsspannungsstecker Typ Phönix COMBICON, MSTB 2,5/ 3-STF-5,08 Sicherheit VDE 0805 (EN 60950), VDE 0870, UL Emissionen CE-Sign, EN 50082 (IEC 1000-2, -3, -4), EN 50081 (EN 55022) Schock 10 g / 11 ms (IEC 68) Temperatur... -
Page 9: Gerätebeschreibung
Gerätebeschreibung Allgemeines Der Monitor-Panel ist für eine dezentrale IPC-Lösungen (Bedieneinheit abgesetzt vom Rechner) entwickelt worden. Der Monitor-Panel kann in einen Schaltschrank oder eine Maschine eingebaut werden. Die mechanischen Abmessungen sind in Kapitel 5 Abmaße und Einbau aufgeführt. Alle Arbeiten an dem Gerät sind bei abgezogener Versorgungsspannung durchzuführen. a) Öffnen des Gehäuses b) Austausch von Komponenten oder Erweiterungskarten c) Konfiguration der Hardware... -
Page 10: Monitor-Panel
3.1.1 Monitor-Panel Der Monitor-Panel ist ein speziell für die Industrie entwickelter Kompakt-Monitor mit Eingabemöglichkeit. Das Gerät basiert auf einer Folienfrontplatte mit Display und Touch-Screen (Optional mit Glasscheibe ohne Touch-Funktion). Die Modelle MP2050, MP5050 und MP5070 können in 19"-Schaltschränke (nach DIN 41494) eingebaut werden. Die Frontfolie ist eine hochbeständige Polyester Folie. -
Page 11: Bedienelemente Der Frontplatten
Bedienelemente der Frontplatten 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Abbildung 2 Front MPx000 Status-LEDs Power Die Power-LED leuchtet grün, wenn die Versorgungsspannung vorhanden ist. Wenn die LED blinkt, ist der Service-Modus aktiviert, in dem die Display- Helligkeit eingestellt werden kann. Bei schnellem Blinken ist die USB-Verbindung unterbrochen. -
Page 12: Mp5020 "Touch Plus F-/S-Tasten
3.2.2 MP5020 "Touch plus F-/S-Tasten" Abbildung 3 Front MP5020 Status LEDs siehe 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Funktionstasten "F1" / "Werkzeug" Standard-Modus: Die Taste sendet den Tastencode für "F1" Standard-Modus: "F2" / "+": Die Taste sendet den Tastencode für "F2" Service-Modus: Erhöht die Display-Helligkeit ⇑. -
Page 13: Mp1050/ Mp1050S/ Mp2050/ Mp5050 "Touch Plus Num-, Alpha-, F-Tasten
3.2.3 MP1050/ MP1050s/ MP2050/ MP5050 "Touch plus Num-, Alpha-, F- Tasten" Abbildung 4 Front MPx050 Status LEDs siehe 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Funktionstasten siehe 3.2.2 MP5020 "Touch plus F-/S-Tasten" Alpha-Taste "Alpha" Durch Betätigen der Alpha-Taste wird dauerhaft auf die zweite Tastaturebene umgeschaltet. -
Page 14: Mp5070 "Touch Plus Num-, Sonder-, F-Tasten Und Mf2
3.2.4 MP5070 "Touch plus Num-, Sonder-, F-Tasten und MF2" Abbildung 5 Front MP5070 Status LEDs siehe 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Funktionstasten siehe 3.2.2 MP5020 "Touch plus F-/S-Tasten" Die Funktionalität der anderen Tasten entspricht der einer handelsüblichen MF2-Tastatur. -
Page 15: Option Frontseitige Usb-Buchse
3.2.5 Option frontseitige USB-Buchse Die Datensicherheit des Systems ist unter Umständen nicht mehr gewährleistet, da über USB-Geräte ein Datenzugriff erfolgen kann. Auf der mitgelieferten CD ist ein Zusatztool (FM-Tool) enthalten, mit dem der frontseitige USB-Anschluss aktiviert/deaktiviert werden kann. Steckerbelegung siehe Kapitel 3.3.3 USB out (downstream) Optional ist ein frontseitiger USB-Anschluss (Typ A) mit Schutzart IP65 erhältlich. -
Page 16: Anschlüsse Des Monitor-Panels
Anschlüsse des Monitor-Panels Abbildung 6 Anschlussseite MP-Serie Video input USB input USB output Versorgungsspannung 24 V DC 3.3.1 Versorgungs-Spannungsanschluss Der Rechner wird über einen 3-poligen "Phönix-Combicon" Stecker mit 24 V DC verbunden. Der erforderliche Stecker gehört zum Lieferumfang des Gerätes. Der Anschluss hat folgende Pin-Belegung: Der PE-Eingang ist mit GND und dem Gehäuse verbunden. -
Page 17: Usb Out (Downstream)
3.3.3 USB out (downstream) Der Rechner besitzt zwei USB 1.1-Anschlüsse (Typ A). Die USB-Version ist von dem verwendeten Board abhängig. Der Stecker hat folgende Pin-Belegung: Signal /USB Maximale Strombelastung pro Anschluss: 500mA 3.3.4 DVI Anschluss Der Monitor-Panel hat einen DVI-D (digitale Signale) Anschluss eingegliedert. Die digitalen Displaysignale werden automatisch an die Auflösung des angeschlossenen Displays angepasst. -
Page 18: Dvi/Usb-Extender
3.3.5 DVI/USB-Extender Durch Verwendung eines DVI/USB-Extenders kann der MP über größere Entfernungen mit dem Rechner verbunden werden. Über Standardkabel kann max. eine Entfernung von 5 m erreicht werden. Die Sendeeinheit USB/DVI-TX wird mit dem Computer verbunden, die Empfangseinheit befindet sich am MP-Gerät. Details entnehmen Sie bitte dem separaten Handbuch. -
Page 19: Montage, Einbau Und Wartung
Montage, Einbau und Wartung Die Geräte nur als Einbaugeräte verwenden! Bei verunreinigter Kühlluft (Staub, Flusen, Fette, aggressive Gase) müssen ausreichende Gegenmaßnahmen getroffen werden. Dies können zum Beispiel sein: • separate Luftführung • Einbau von Filtern • Regelmäßige Reinigung den Umweltbedingungen entsprechend Das Gehäuse benötigt einen Mindestabstand vom Lüfter zu angrenzenden Teilen von mindestens 20 mm, wie in den Maßzeichnungen beschrieben. -
Page 20: Montage Des Monitor-Panel
Montage des Monitor-Panel Die Montage der Monitor-Panel erfolgt über seitlich gesetzte M4- oder M5-Gewindebolzen. An der oberen sowie unteren Kante erfolgt die Montage über Schraubspanner, die gegen den Einbaubereich drücken, um die Dichtung der Frontplatte anzupressen. Mit der fachgerechten Montage wird eine Schutzklasse von IP65 erreicht. Die Modelle MP2050, MP5050 und MP5070 können in 19"-Schaltschränke (nach DIN 41494) eingebaut werden. -
Page 21: Montage Mit Schraubspannern
4.1.1 Montage mit Schraubspannern Die erforderlichen Schraubspanner für die Montage des Gerätes sind im Lieferumfang enthalten. Für die Montage mit den Schraubspannern gehen Sie wie folgt vor: • Lassen Sie den Schraubspanner entsprechend der folgenden Darstellung einrasten (Abbildung 8, Bild 1-4) •... -
Page 22: Einbauausschnitte Des Monitor-Panel
4.1.2 Einbauausschnitte des Monitor-Panel Abbildung 9 Montageausschnitt MP-Serie... -
Page 23: Bedienung Und Reinigung Des Touchscreens
Bedienung und Reinigung des Touchscreens Zum Bedienen des Touchscreens benutzen Sie Ihren Finger oder einen Touchstift. Verwenden Sie niemals spitze Gegenstände wie Kugelschreiber, Bleistifte, Pinzetten oder ähnliches. Pflege-Hinweis: Schalten Sie das Gerät vor dem Reinigen aus! Verwenden Sie zur Reinigung des Touchscreens einen handelsüblichen Fenster- oder Glasreiniger. -
Page 24: Abmaße Und Einbauraum
Abmaße und Einbauraum 5.1.1 Abmaße der Monitor-Panel Abbildung 10 Maße MP-Serie... -
Page 25: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Bestell-Nr. Ersatzteil 4990-13254 Befestigungssatz mit 4 Schraubspannern 4990-13255 Befestigungssatz mit 6 Schraubspannern 4990-10091 Versorgungs-Spannungsanschluss: Phönix COMBICON, MSTB 2,5/ 3-STF-5,08 Für weiteres Zubehör siehe aktuellen Lenze Digitec Controls GmbH-Katalog. Bei technischen Fragen wenden Sie sich bitte an Lenze Digitec Controls GmbH. - Page 27 Contents About this manual ____________________________________________ 27 Status ______________________________________________________________ 27 Abbreviations ________________________________________________________ 27 Cited standards_______________________________________________________ 28 Important notes______________________________________________ 29 Technical data _______________________________________________________ 30 Device description ____________________________________________ 31 General_____________________________________________________________ 31 3.1.1 Monitor panel ____________________________________________________ 32 Operational control of the front panels ____________________________________ 33 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch"____________ 33 3.2.2...
-
Page 28: List Of Figures
List of figures Illustration 1 System overview of the EL series ____________________________________ 32 Illustration 2 MPx000 front___________________________________________________ 33 Illustration 3 MP5020 front __________________________________________________ 34 Illustration 4 MPx050 front___________________________________________________ 35 Illustration 5 MP5070 front __________________________________________________ 36 Illustration 6 Connection side of the MP series ____________________________________ 38 Illustration 7 Earth terminal __________________________________________________ 40 Illustration 8... -
Page 29: About This Manual
About this manual References to chapters are presented in italics. Example: See chapter 1 About this manual Important information is shown within a grey field. Example: Important! Please read this manual! Status Date Version 01.09.2005 25.10.2006 Abbreviations Short designation Designation Automation Panel CF or CF card Compact Flash card... -
Page 30: Cited Standards
Cited standards Short designation Designation Ergonomics Directive Safety rules for workstations in offices ZH 1/618 DIN 41494 Types of construction for electronic equipment; 482, 6-mm design DIN EN 60950 Equipment of information technology - safety IEC 61000/EN 61000/ Electromagnetic compatibility (EMC) - ambient conditions VDE 0847: -4-2, -4-3, -4-4 and -4-6 ISO 16016... -
Page 31: Important Notes
Important notes Please read these instructions before using the device! Be sure to observe chapter 2.1 Technical data • This computer is a mounting part! The mounting has to be carried out in accordance with DIN EN 60950, VDE 0160, VDE 0113 and VDE 0750 (DIN EN 60601-1). •... -
Page 32: Technical Data
Technical data Voltage supply 24 V DC (18 ... 30 V), max. current consumption for MP9000: 2.4 A Power consumption Max. 50 W Connector Input voltage connector type Phönix COMBICON, MSTB 2.5/ 3-STF-5.08 Safety VDE 0805 (EN 60950), VDE 0870, UL Emissions CE-Sign, EN 50082 (IEC 1000-2,-3,-4), EN 50081 (EN 55022) Shock... -
Page 33: Device Description
Device description General The monitor panel has been developed for decentralised IPC solutions (operating unit separated from the computer). The monitor panel can be mounted in a control cabinet or a machine. The mechanical dimensions are specified in chapter 5 Dimensions and mounting space. All operations on the device are to be carried out when the supply voltage is disconnected. -
Page 34: Monitor Panel
3.1.1 Monitor panel The monitor panel is a compact monitor featuring an input option, specifically developed for industrial purposes. The device is based on a foil front panel with a display and a touchscreen (optionally with a glass panel without touch function). The types MP2050, MP5050 and MP5070 can be installed in 19"... -
Page 35: Operational Control Of The Front Panels
Operational control of the front panels 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Illustration 2 MPx000 front Status LEDs Power The power LED is lit green if the supply voltage is on. If the LED is blinking, the service mode within which the display brightness can be set is activated. -
Page 36: Mp5020 "Touch Plus F-/S-Keys
3.2.2 MP5020 "Touch plus F-/S-keys" Illustration 3 MP5020 front For status LEDs see 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" Function keys "F1" / "Tool" Standard mode: The key transmits the key code for "F1" Standard mode: "F2" / "+": The key transmits the key code for "F2"... -
Page 37: Mp1050/ Mp1050S/ Mp2050/ Mp5050 "Touch Plus Num-, Alpha-, F-Keys
3.2.3 MP1050/ MP1050s/ MP2050/ MP5050 "Touch plus Num-, Alpha-, F- keys" Illustration 4 MPx050 front For status LEDs see 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" For function keys see 3.2.2 MP5020 "Touch plus F-/S-keys" Alpha key "Alpha" By pressing the Alpha key, a permanent switch-over to the second keyboard level is attained. -
Page 38: Mp5070 "Touch Plus Num-, Special Keys, F-Keys And Mf2
3.2.4 MP5070 "Touch plus Num-, special keys, F-keys and MF2" Illustration 5 MP5070 front For status LEDs see 3.2.1 MP600/ MP1000/ MP1000s/ MP2000/ MP5000/ MP9000 "Touch" For function keys see 3.2.2 MP5020 "Touch plus F-/S-keys" The function of the other keys corresponds to the coding of a standard MF2 keyboard. -
Page 39: Front Panel Usb Socket Option
3.2.5 Front panel USB socket option The data integrity of the system possibly is no longer ensured, as a data access can be effected via USB devices. The CD supplied contains an additional tool (FM tool) by means of which the front panel USB connection can be activated/deactivated. -
Page 40: Connections Of The Monitor Panel
Connections of the monitor panel Illustration 6 Connection side of the MP series Video input USB input USB output 24V DC supply voltage 3.3.1 Supply voltage connection The computer is connected to 24 V DC via a 3-pole "Phönix-Combicon" connector. The connector required is contained in the scope of supply of the device. -
Page 41: Usb Out (Downstream)
3.3.3 USB out (downstream) The computer has two USB 1.1 connections (type A). The USB version depends on the board used. The connector has the following pin assignment: Signal /USB Maximum current load per connection: 500mA 3.3.4 DVI connection The monitor panel has an integrated DVI-D (digital signals) connection. The digital display signals are automatically adapted to the resolution of the display connected. -
Page 42: Dvi/Usb Extender
3.3.5 DVI/USB extender Using a DVI/USB extender allows the MP to be connected to the computer over greater distances. A maximum distance of 5m is possible with standard cables. The USB/DVI-TX transmission unit is connected to the computer, the receiver unit is located in the MP device. -
Page 43: Mounting, Installation And Maintenance
Mounting, installation and maintenance Only use the devices as built-in units! If the cooling air is polluted (dust, lint, greases, aggressive gases), adequate countermeasures have to be implemented. These for instance can be: • Separate air guide • Mounting of filters •... -
Page 44: Mounting The Monitor Panel
Mounting the monitor panel The mounting of the monitor panel is effected via threaded bolts M4 or M5 that are placed at the sides. On the upper and lower edge the mounting is carried out via screw clamping fixtures pressing against the mounting area, to press on the seal of the front panel. With a professional mounting, a class of protection of IP65 is attained. -
Page 45: Mounting With Screw Clamping Fixtures
4.1.1 Mounting with screw clamping fixtures The screw clamping fixtures required for mounting the device are contained in the scope of supply. For the mounting with the screw clamping fixtures, proceed as follows: • Let the screw clamping fixture engage according to the following representation (Illustration 8, figures 1-4) •... -
Page 46: Mounting Cutouts Of The Monitor Panel
4.1.2 Mounting cutouts of the monitor panel Illustration 9 Mounting cutouts of the MP series... -
Page 47: Operation And Cleaning Of The Touchscreen
Operation and cleaning of the touchscreen For operating the touchscreen you use your finger or a touch pen. Never use sharp objects like ballpoint pens, pencils, tweezers or the like. Maintenance note: Switch off the device before cleaning! For cleaning the touchscreen, use a standard window or glass cleaner. -
Page 48: Dimensions And Mounting Space
Dimensions and mounting space 5.1.1 Dimensions of the monitor panels Illustration 10 Dimensions of the MP series... -
Page 49: Spare Parts And Accessories
Spare parts and accessories Order no. Spare part 4990-13254 Fastening-parts kit with 4 screw clamping fixtures 4990-13255 Fastening-parts kit with 6 screw clamping fixtures 4990-10091 Supply voltage connection: Phönix COMBICON, MSTB 2.5/ 3-STF- 5.08 For further accessories see the current Lenze Digitec Controls GmbH catalog. If you have technical questions, please address to Lenze Digitec Controls GmbH. - Page 52 Lenze Digitec Controls GmbH Grünstr. 36 D-40667 Meerbusch Germany +49 (0) 2132 9904-0 Service +49 (0) 2132 9904-67 Service +49 (0) 2132 72190 E-Mail info@Lenze-Digitec.de Internet www.Lenze-Digitec.de LDCDS-11225 DE/EN 2.1 © 08/2007 TD29 - ID11225 ...
