Summary of Contents for Taramp's T 0302 PLAYER

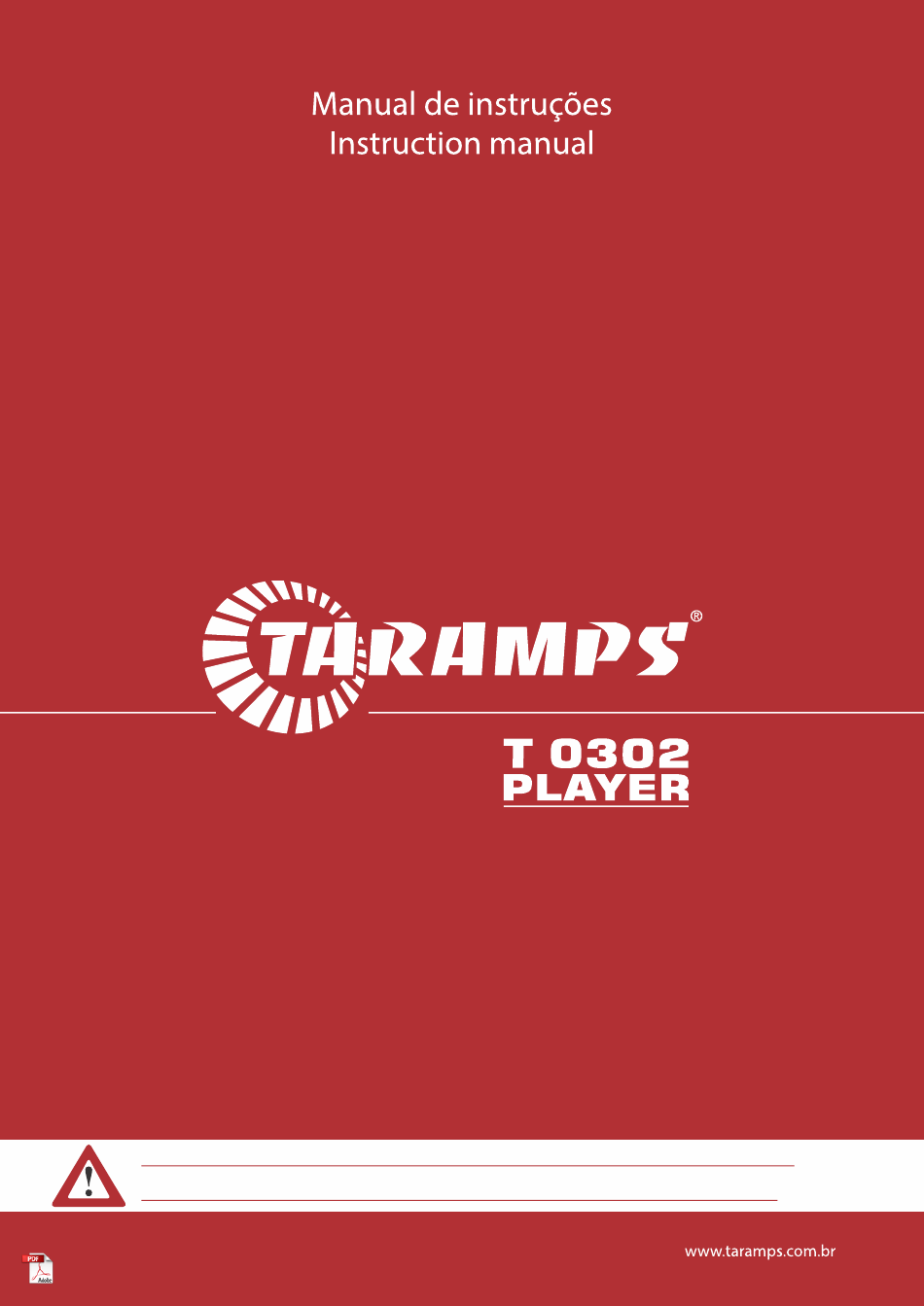

  • Page 1 MESA DE SOM AUTOMOTIVO CAR SOUND MIXER A instalação deste produto deverá ser feita por um profissional qualificado. The installation of this product must be made by a qualified professional.
  • Page 2 Índice 01 • Termo de garantia 07 • Funções • Assistência técnica • On / Off • Controle player 02 • Introdução • Controle longa distância •Requisitos de segurança • Segurança 08 • Instalação • Alimentação e acionamento 03 • Apresentação •...
  • Page 3 Declaração de Conformidade TARAMPS ELECTRONICS LTDA Alfredo Marcondes - SP Brasil Declara que o produto T 0302 Player está em conformidade com a diretiva 2014/30/EU, de acordo com a seguinte norma técnica: -EN 50498:2010 Electromagnetic compatibility (EMC) - Product family standard for aftermarket electronic equipment in vehicles O texto completo da Declaração de Conformidade EU está...
  • Page 4 A T 0302 Player possui 3 canais de entrada, sendo o CANAL 1 balanceado com duas conexões compartilhadas, uma XLR e outra um jack J10. Esta entrada é de alta sensibilidade e ganho amplo, o que permite o uso desde Microfone até...
  • Page 5 Visão do produto Nesta página temos uma visão geral da mesa T 0302 Player, começaremos a entender melhor os comandos na próxima página. Para poder utilizar todos os comandos do produto, leia com atenção todos os tópicos a seguir. Instale a mesa de som em um lugar de fácil acesso e caso seja necessário a fixação, utilizar os 4 pontos para evitar possíveis vibrações.
  • Page 6 Conexões IN - Entradas ON / OFF LINE MIC / LINE Entradas balanceadas: Para conectores XLR (Cannon) e P10. ATENÇÃO: estas entradas NÃO POSSUEM PHANTON POWER. LINE Entradas desbalanceadas: Entradas para conectores RCA ou P10 (TRS 1/4”). Permitem receber sinais de diversos equipamentos de som, como CD/DVD/MP3-player, processadores de áudio, etc...
  • Page 7 Funções Controles Ajusta o nível do sinal de entrada. Deve ser utilizado em caso de saturação da entrada, sinalizada pelos leds CLIP. Reforça ou atenua os agudos em ±15dB. Reforça ou atenua os médios-agudos em ±15dB. Reforça ou atenua os médios-graves em ±15dB. Reforça ou atenua os graves em ±15dB.
  • Page 8 ON/OFF apague (verifique se o controle longa distância é compatível*). 5- Caso não apague, aproxime o controle longa distância da T 0302 Player com as teclas de sincronismo apertadas até que o sincronismo seja feito e a tecla ON/OFF se apague.
  • Page 9 600mA FM Antenna A T 0302 Player foi desenvolvida para ser utilizada em sistemas automotivos com bateria de 12V mas também podera ser utilizada com adaptador de tomada externo 12V com corrente de pelo menos 2A que deverá ser adquirido separadamente (neste caso o consumidor deverá ficar atento com o plug do adaptador que deverá...
  • Page 10 Instalação Exemplo de conexões - 1 CD / DVD Player Microfone 88 88 ► USB Acessório Amplificador 1 Amplificador 2 Imagens Ilustrativas...
  • Page 11 Instalação Exemplo de conexões - 2 CD / DVD Player Microfone 88 88 ► USB Sistema de som 1 Sistema de som 2 Imagens Ilustrativas...
  • Page 12 Características técnicas Resp. Freq. (-3dB): 2Hz ~ 76Khz Distorção Harmônica Total: <0,009% (T.H.D.) Relação Sinal Ruído (SNR): 112dB Mic (XLR) Min: 500mV ~ Max 7mV Sensibilidade da entrada do canal 1: Line (P10) Min: 620mV ~ Max 7,6mV Sensibilidade das entradas do s canais 2/3: Line (P10/RCA) Min: 2,55V ~ Max: 60mV High ±15dB (12KHz) Mid High ±15dB (2,5KHz)
  • Page 13 Index 12 • Term of Warranty 18 • Functions • Technical assistance • On / Off • Player control 13 • Introduction • Long range remote control • Safety requirements 19 • Installation • Safety • Power and activation 14 • Presentation 20 •...
  • Page 14 Introduction Read this manual before installing the product. In case of questions contact our technical support: +55 (18) 3266-4050 or www.taramps.com.br. Declaration of Conformity TARAMPS ELECTRONICS LTDA Alfredo Marcondes - SP Brazil Hereby, Taramps Electronics Ltda declares that the product T0302 Player complies with the Directive 2014/30/EU, according with the following harmonized standard: -EN 50498:2010...
  • Page 15 (Pops) when turned on or off, dispensing with the sequencing of activations, facilitating installation. The T 0302 Player has 3 input channels. The Channel 1 is balanced and have 2 input connectors: one XLR and other RTS type. It has a wide gain range, allowing microphones or LINE signal level.
  • Page 16 Product overview On this page you have an overview of the T 0302 Player sound mixer, you will better understand the commands on the next page. To be able to use all the product commands, carefully read all the commands below.
  • Page 17 Connections IN - Inputs ON / OFF LINE MIC / LINE Balanced inputs: For XLR (Canon) and TRS connectors. ATTENTION: these inputs DO NOT HAVE PHANTON POWER. LINE Unbalanced inputs: Inputs for RCA or (TRS 1/4”) connector. They allow you to receive signals from several types of sound gear such as CD/DVD/MP3-player, audio processors, ...
  • Page 18 Functions Controls Adjusts the input signal level. It must be used in case of input saturation, signaled by the CLIP LEDs. Increases or reduces treble by up to ±15dB Increases or reduces mid-high by up to ±15dB Increases or reduces mid-low by up to ±15dB Increases or reduces Low by up to ±15dB Adjusts the audio level of the channel (channel 1, 2 or 3) that will be mixed at the outputs.
  • Page 19 ON/OFF key goes off (check if the long-distance control is compatible*). 5- If it doesn't go off, bring the long-distance control closer to the T 0302 Player with the synchronization keys pressed until the synchronization is done and the ON/OFF key goes off.
  • Page 20 FM Antenna The T 0302 Player was designed to be used in car audio systems with a 12V battery, but it can also be used with an external 12V plug adapter with a current of at least 2A, which must be purchased separately (in this case, the consumer should pay attention to the adapter plug that should be standard P4-2mm) .
  • Page 21 Installation Connection examples - 1 Head unit Microphone 88 88 ► USB Acessory Amplifier 1 Amplifier 2 Illustrative Images...
  • Page 22 Installation Connection examples - 2 Head unit Microphone 88 88 ► USB Sound system 1 Sound system 1 Illustrative Images...
  • Page 23 Technical features Frequency Response (-3dB): 2Hz ~ 76Khz Total Harmonic Distortion: <0,009% (T.H.D.) Signal to Noise Ratio (SNR): 112dB Mic (XLR) Min: 500mV ~ Max 7mV Channel 1 input sensitivity: Line (TRS) Min: 620mV ~ Max 7.6mV Channels 2/3 input sensitivity: Line (TRS/RCA) Min: 2.55V ~ Max: 60mV High ±15dB (18KHz) Mid High ±15dB (2.4KHz)
  • Page 24 Fabricado por / Manufactured by: TARAMPS ELECTRONICS LTDA CNPJ / TAX ID: 11.273.485/0001-03 R. João Silvério, 121 • Res. Manoel Martins Alfredo Marcondes - SP Indústria Brasileira - Made in Brazil...
