Godox Cube-SL Instruction Manual

Godox Cube-SL Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
日期：2024/ 5/ 28
705-CUBE00-00
Cube-SL / Cube-SC 说明书
60*105 mm
±0.5mm
105g 哑粉纸 骑马钉 单色印刷
胡宾
伍青蕾

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cube-SL and is the answer not in the manual?

Questions and answers

Related Manuals for Godox Cube-SL

Summary of Contents for Godox Cube-SL

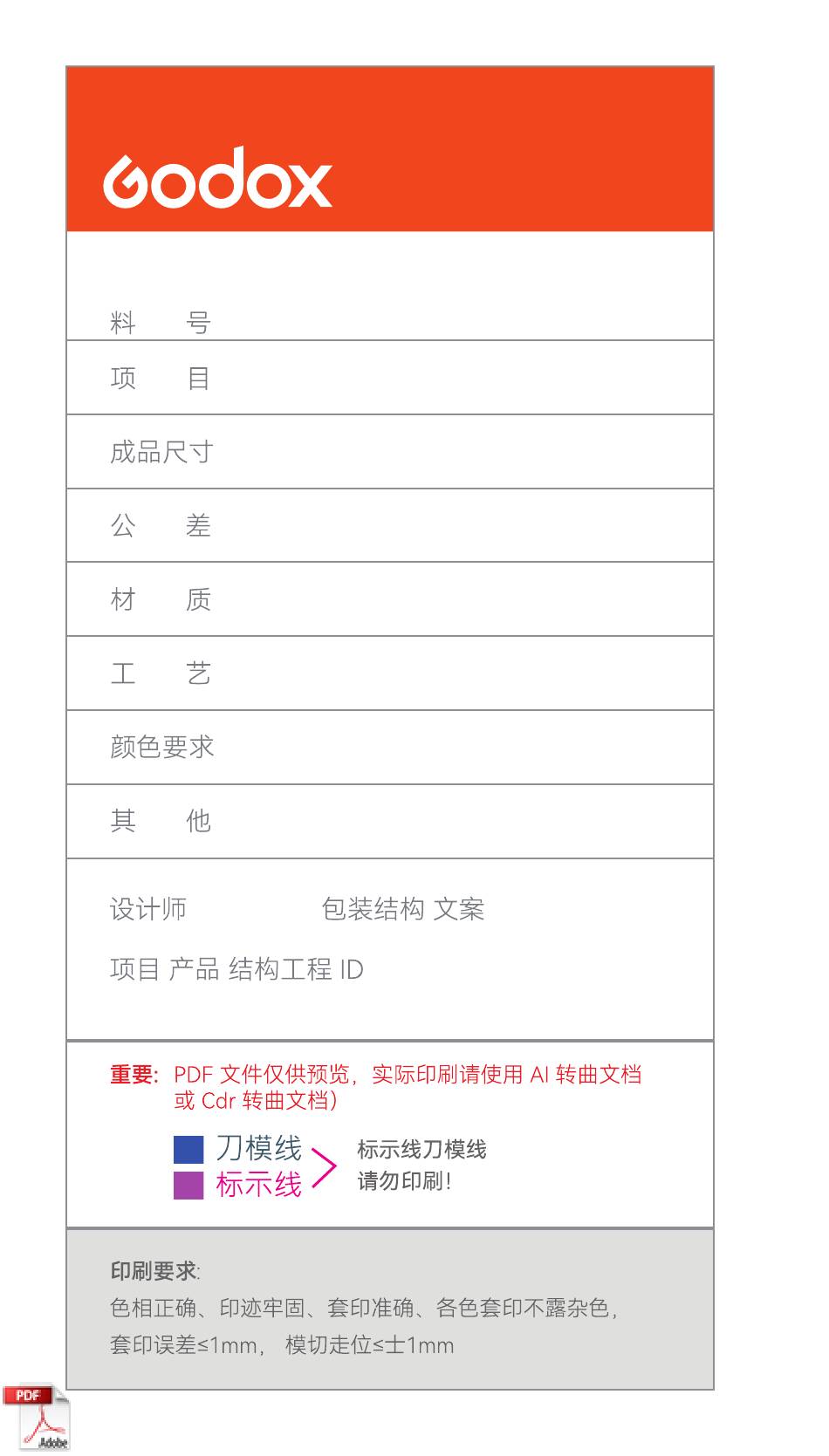

  • Page 1 日期：2024/ 5/ 28 705-CUBE00-00 Cube-SL / Cube-SC 说明书 60*105 mm ±0.5mm 105g 哑粉纸 骑马钉 单色印刷 胡宾 伍青蕾...
  • Page 2 合格证 Overseas Official Accounts & Updates Godox Audio Wechat 海外社媒平台及资讯 Official Account GODOX Photo Equipment Co., Ltd. Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China Tel: +86-755-29609320(8062) Fax: +86-755-25723423 E-mail: godox@godox.com www.godox.com Made in China | 705-CUBE00-00...
  • Page 3 Cube-SL / Cube-SC 无线麦克风 Wireless Microphone 使用手册 Instruction Manual...
  • Page 4 前言 感谢购买神牛产品！ 欢迎使用神牛无线麦克风。 本产品体积小、 续航长， 利 用 2.4GHz 波段传输音频信号。 适用于直播、 采访、 短 视频、 户外拍摄等多种场景。 使用本产品之前， 请仔细阅读说明书 , 以便正确操作及 使用。 主要特点 全球通用频段 2.4GHz 无线技术； ● 无线距离最大可达 300 米（视距）； ● 无损音质，一键降噪； ● 小巧迷你，即插即用； ● 发射器内置锂电池，10 小时长效续航； ● 配对成功后可遥控手机拍照 / 录像； ●...
  • Page 5 警告 麦克风是精密设备。请勿使其掉落或受到撞击，以 避免发生故障。 请勿私自拆卸、改装或尝试维修本产品。产品如出 现故障须由本公司或授权的维修人员进行检查维 修。 请保持干燥，请勿用湿手握持本产品，亦不可将产 品浸入水中或暴露于雨中。 请勿将本产品存放在阳光直射的地方、加热装置附 近或者炎热、潮湿或多尘的地方。 请勿让儿童接触本产品，以避免发生意外。 请勿在易燃易爆环境中使用。在这些场合下，请注 意相关警告标识。 请勿放置在超过 50 度的高温环境中。 请仔细阅读并遵守由厂商提供的警告或指示。...
  • Page 6 产品结构 发射器 1. 电源 / 降噪 / 配对键 2. 内置麦克风 3. 指示灯 4. 磁吸充电触点 接收器 Cube-SL RX 1. 配对 / 降噪键 4. USB-C 接口 2. TX1 指示灯 5. Lightning 插头 3. TX2 指示灯...
  • Page 7 Cube-SC RX 1. 配对 / 降噪键 4. USB-C 接口 2. TX1 指示灯 5. USB-C 插头 3. TX2 指示灯 充电盒 1. 发射器凹槽 2. 接收器凹槽 3. 指示灯 4. USB-C 充电口 5. FindMy 功能键 / 复位孔...
  • Page 8 包装清单 发射器 接收器 充电盒 USB-A 转 USB-C 磁吸充电线 防风兔毛 数据线 收纳盒 挂绳 磁铁 磁铁背夹 卡针 快速指引卡 说明书...
  • Page 9 型号 套装 标配物品 Cube-SL Kit1 发射器 ×1、接收器 ×1、磁吸充电线 Cube-SC ×1、防风兔毛 ×1、收纳盒 ×1、磁铁 背夹 ×1、磁铁 ×2 、挂绳 ×1、快速 指引卡 ×1、说明书 ×1 Cube-SL Kit2 发射器 ×2、接收器 ×1、充电盒 ×1、 Cube-SC USB-A 转 USB-C 数据线 ×1、防风兔 毛 ×2、收纳盒 ×1、磁铁背夹 ×2、 磁铁 ×4 、挂绳 ×2、说明书 ×1、快...
  • Page 10 通过 Lightning/USB-C 插头连接手机自动开机 • 双击配对 • 短按一次开启 / 关闭降噪 • 注： 1. 将发射器从充电盒取出，自动开机；放入充电盒，则会自动 关机。 2. 倘发射器和接收器未配对成功，10s 后都会退出配对状态。发 射器超过 5 分钟未配对且其他无操作会自动关机。两个发射器 与接收器配对成功后，如果其中一个发射器关机，对应的 TX1/ TX2 指示灯会在 30 秒后熄灭。关机状态下，长按发射器和接收 器的按键，可清除配对信息，指示灯会白色快闪 3s。 3. 遥控手机拍照 / 录像时，如手机不在拍照 / 录像界面，双击发 射器按键，则会触发手机音量弹窗界面，属正常现象。如手机 打开了 APP 功能则无法触发拍照 / 录像功能。...
  • Page 11 指示灯状态 意义 发射器绿色闪烁（亮 0.5s/ 灭 0.5s） 开机未配对 接收器两个指示灯绿色闪烁（亮 0.5s/ 灭 0.5s） 开机未配对 发射器绿色快闪（亮 0.25s/ 灭 0.25s） 正在配对 接收器两个指示灯绿色快闪 （亮 0.25s/ 灭 0.25s） 正在配对 发射器绿色长亮 该发射器配对 成功 接收器 TX1 绿色长亮；TX2 绿色快闪 10s 后 一个发射器与接 熄灭 收器配对成功 接收器两个指示灯绿色长亮 两个发射器与接 收器配对成功 发射器 / 接收器指示灯橙色长亮 开启降噪...
  • Page 12 指示灯状态 意义 发射器蓝色闪烁 发射器充电中 发射器蓝色长亮 发射器充满电 发射器红色闪烁（亮 0.5s/ 灭 0.5s） 发射器电量低于 10% 接收器 TX1 红色长亮；TX2 显示正常 TX1 低电量，TX2 未 低电量 接收器 TX1 显示正常；TX2 红色长亮 TX1 未低电量，TX2 低电量 接收器 TX1 红色长亮；TX2 红色长亮 TX1 低电量，TX2 低 电量 充电盒充电 将产品放入充电盒内并打开盒盖时： 首先检测发射器 是否插入对应凹槽内， 顶针接触到发射器的充电触点 后，...
  • Page 13 指示灯状态 意义 充电盒白色闪烁 充电盒充电中 充电盒长亮白色 充电盒充满电 Apple FindMy 此功能仅限 Kit2 （带充电盒） 版本适用。 首次使用请先打开充电盒盒盖，利用随附卡针长按后 壳的孔位，待提示音响起。 若因产品或客观原因需退货， 请务必先将本产品从苹 果设备内解绑 （解绑流程请参阅下文示意图） ， 然后使 用卡针将充电盒恢复出厂设置 （复位方法见下文） 。 ① ② Cube-SL...
  • Page 14 注： 长按 3s 开关机，会发出相应提示音。 • 双击确认状态：开机状态有提示音，关机状态无提示音。 • 恢复出厂设置：开机状态下双击，发出提示音后，再长按 4s • 直至再发出提示音，即代表恢复出厂设置完成。...
  • Page 15 ① ② Cube-SL 打开苹果设备里的“查 搜索到“Cube-SL”， 找”APP，选择 “设备”，点 选择“连接”。 击“+”，选择“添加其他物品”。 ③ ④ “命名物品”并“选取表情符号”。...
  • Page 16 ⑤ 点击“同意”即可将本 产品与您的 Apple ID 绑定。...
  • Page 17 APP 下载 扫描二维码下载 Godox Mic APP， 连接成功后可利用 APP 操作使用。 安装说明 将发射器通过磁铁吸附在衣领处， 或通过磁吸背夹夹 在衣领处。...
  • Page 18 接收器通过 Lightning / USB-C 插头连接手机即可开 始使用， 或通过 USB-A 转 USB-C 数据线连接电源为 手机边充电边使用。...
  • Page 19 规格参数 名称 发射器 接收器 （Lightning 接收器（USB-C 充电盒 插头） 插头） 型号 Cube-S TX Cube-SL RX Cube-SC Cube-S Charging Case 传输类型 2.4GHz 数字 2.4GHz 数字跳 2.4GHz 数字跳 跳频系统 频系统 频系统 拾音模式 全向型 频率范围 20Hz-20KHz 最大 SPL 115dB 动态范围 86dB 信噪比 ＞ 70dB 最大无线...
  • Page 20 维护保养 避免跌落： 如果受到强烈碰撞或振动， 设备可能会发 生故障。 保持干燥： 本产品是非防水产品， 如果将其浸入水中或 放置于高湿度的环境中将可能发生故障。 内部构造生 锈可能会导致无法修理的损害。 避免温度骤变： 温度的突变， 诸如在寒冷天进出温暖 的大楼将可能会使产品内部结露。 为避免结露， 请将 本产品事先装入手提袋或塑料包内， 以防温度突变。 远离强磁场： 无线电广播发射机等设备产生的强静电 或强磁场可能会干扰本产品正常工作。 如有技术更改， 恕不另行通知。...

  • Page 21: Main Features

    Thank you for purchasing! With the characteristics of ultra-compact and portable, long duration of use, 2.4GHz wireless transmission, Godox's latest wireless microphone is quite suitable for live streaming, interview, short video recording, outdoor shooting, etc. Please read this manual carefully before using to make sure the correct operation and exert the optimum function.
  • Page 22 Warning This product is high-precision instrument, please avoid falling, collision or pounding. Do not disassemble. Should repairs become necessary, this product must be sent to our Company or an authorized maintenance center. Always keep this product dry. Do not use in rain or damp conditions.

  • Page 23: Structure Of Product

    Structure of Product Transmitter 1. Power Switch/Denoise/Pairing Button 2. Built-in Microphone 3. Indicator 4. Magnetic Charging Points Receiver Cube-SL RX 1. Pairing/Denoise Button 4. USB-C Port 2. TX1 Indicator 5. Lightning Plug 3. TX2 Indicator...
  • Page 24 Cube-SC RX 1. Pairing/Denoise Button 4. USB-C Port 2. TX1 Indicator 5. USB-C Plug 3. TX2 Indicator Charging Case 1. Transmitter's Slot 2. Receiver's Slot 3. Indicator 4. USB-C Charging Port 5. FindMy Button/Reset Hole...

  • Page 25: What's Inside

    What’s Inside Transmitter Receiver Charging Case Furry USB-A to USB-C Magnetic Charging Windscreen Data Cable Cable Storage Box Portable Rope Magnet Magnetic Clip Quick Start Instruction Guide Manual...
  • Page 26 Model Kit Set Package List Cube-SL Kit1 Transmitter ×1, Receiver ×1, Magnetic Cube-SC Charging Cable ×1, Furry Windscreen ×1, Storage Box ×1, Magnetic Clip ×1, Magnet ×2, Portable Rope ×1, Quick Start Guide ×1,Instruction Manual ×1 Cube-SL Kit2 Transmitter ×2, Receiver ×1, Charging Cube-SC Case ×1, USB-A to USB-C Data Cable...
  • Page 27 • Insert into smartphone via Lightning / USB-C plug, it will boot up automatically • Double press to pair • Short press once to turn on/off denoise function Note 1. Take out the transmitter from the charging case, it will boot up automatically, while put it into the charging case, it will be turned off.
  • Page 28 Indicator Status Meaning Indicator of transmitter flashes green every 0.5s Unpaired after powered on Both indicators of receiver flash green every 0.5s Unpaired after powered on Indicator of transmitter flashes green rapidly every Pairing status 0.25s Both indicators of receiver flash green rapidly every Pairing status 0.25s Indicator of transmitter is constant on green...
  • Page 29 Indicator Status Meaning Indicator of transmitter flashes Charging the transmitter blue Transmitter is fully Indicator of transmitter is charged constant on blue Battery level of Indicator of transmitter flashes transmitter is below 10% red every 0.5s TX1 indicator of receiver is Battery level of transmitter TX2 is constant on red, TX2 indicator of normal, while battery level of...
  • Page 30 Put the devices into the charging case and close the lid: The transmitters will shut down and be charged until they are fully charged. Charging the case itself: The indicators on the charging case will flash incrementally, and be constant on after the charging case is fully charged.
  • Page 31 ① ② Cube-SL Cube-SL Note ： • Poke for 3s to turn on or off the function, the case will beep accordingly. Confirm status: double poke the hole, it will beep in function on status, • but no alert tone in function off status.
  • Page 32 ① ② Cube-SL Open “FindMy” app in your Search for “Cube-SL” smartphone, select "Device" and select “Connect”. and click “+”, then "Add Other Item".
  • Page 33 ③ ④ Then "Name Item" and "Choose an Emoji". ⑤ Click “Agree” to link this product to your Apple ID.

  • Page 34: App Downloading

    APP Downloading Scan the QR code to download the Godox Mic app, it can control the use of this product after connection. Instructions for Installation Absorb the transmitter to the collar with magnet, or clip it to the collar with magnetic back clip.
  • Page 35 Insert the receiver into smartphone via Lightning/USB-C plug, then it’s ready to use. Or connect the receiver to power source with USB-A to USB-C cable and insert into smartphone, then it can charge the smartphone and be used at the same time.

  • Page 36: Technical Data

    Technical Data Name Transmitter Receiver Receiver Charging Case （Lightning （USB-C Plug） Plug） Model Cube-S TX Cube-SL RX Cube-SC Cube-S Charging Case Transmission 2.4GHz 2.4GHz 2.4GHz Type Frequency Frequency Frequency Hopping Hopping Hopping System System System Pickup Omnidirectional Pattern Frequency 20Hz-...

  • Page 37: Maintenance

    Charging 0-45℃ 0-45℃ Environment Temperature Dimension ≈ 0.96" x0.98"x 1.57"x 1.04"x 1.57"x 1.04"x 3.46"x 1.22"x 0.49" 0.35" 0.35" 1.40" Net Weight ≈ Specifications and data may subject to changes without notice. Maintenance Avoid falling. Strong collision or vibration may malfunction the device.

  • Page 38: Fcc Statement

    FCC Statement This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Any Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

  • Page 39: Marking Information

    Type-C Output: 5V 1A 5V Output:9V⎓ 2A(Max.) 1A 9V CAN ICES-003(B)/NMB-003(B) Warning Operating Frequency: 2402MHz – 2480MHz Cube-S TX Maximum EIRP Power: 5dBm Cube-SL RX Maximum EIRP Power: 5dBm Cube-SC RX Maximum EIRP Power: 5dBm Cube-S Charging Case Maximum EIRP Power: 5dBm...

  • Page 40: Declaration Of Conformity

    Declaration of Conformity GODOX Photo Equipment Co.,Ltd. hereby declares that this equipment are in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. In accordance with Article 10(2) and Article 10(10), this product is allowed to be used in all EU member states.
  • Page 41 产品保修 尊敬的用户， 本保修卡是申请保修服务的重要凭证， 请您配合销 售商填写并妥善保管， 谢谢！ 产品信息 型号 产品条码 姓名 联系电话 用户信息 通信地址 名称 联系电话 销售商信息 通信地址 销售日期 备注 注： 此表应由销售商盖章确认。 产品信息 本文件适用于相关《产品保修信息》( 见后面说明 ) 所列产品，其 他非属此范围的产品或部件 ( 如促销品、赠品及其他出厂后附加 的部件等 ) 不在此保修承诺内。...
  • Page 42 保修期 产品及部件的相应保修期按相关的《产品保修信息》执行。保修 期自产品首次购买日起算，购买日以购买产品时保修卡登记日期 为准。 如何获得保修服务 您可直接与产品销售商或授权服务机构联系，也可拨打神牛产品 售后服务电话，与我们联系，由我们的服务人员为您安排服务。 申请保修时， 您应提供有效的保修卡作为保修凭证， 方可获得保修。 如您不能提供有效的保修卡，则在我们确认产品或部件属于保修 范围的情况下，也可以为您提供保修，但这不作为我们的义务。 不适用保修情況 如产品存在下列情况，本文件项下的保证和服务将不适用 : ①产 品或部件超过相应保修期；②错误或不适当使用、维护或保管导 致的故障或损坏，如：不当搬运；非按产品合理预期用途使用； 不当插拨外接设备；跌落或外力挤压；接触或暴露于不适当温度、 溶剂、酸碱、水浸或潮湿环境；③由非神牛授权机构或人员安装、 修理、更改、添加或拆卸造成的故障或损坏；④产品或部件原有 识别信息被修改变更或除去 ； ⑤无有效保修卡 ； ⑥使用非合法授权、 非标准或非公开发行的软件造成的故障或损坏；⑦因不可抗力或 意外事件造成的故障或损坏；⑧其他非因产品本身质量问题导致 的故障或损坏。 遇上述情况，您应向相关责任方寻求解决，神牛 对此不承担任何责任。因非在保修期或保修范围内的部件、附件 或软件导致产品不能正常使用的，不是保修范围内的故障。产品 使用过程中正常的脱色，磨损和消耗，不是保修范围内的故障。 产品保修和服务支持信息 产品的保修期和服务类型按以下《产品保修信息》执行：...
  • Page 43 产品类别 选件名称 保修期（月） 保修服务类型 部件 主机 客戶送修 电池 客戶送修 充电器等带电性能的部件。 客戶送修 其他 如电源线、同步线、电池盒、 无 无保修 防风棉、防风毛罩、锁紧装置、 手提绳、扎带、魔术贴、领夹、 便携袋、包装等 神牛产品售后服务电话 0755-29609320-8062...

  • Page 44: Warranty

    Warranty Dear customers, as this warranty card is an important certificate to apply for our maintenance service, please fill in the following form in coordination with the seller and safe-keep it. Thank you! Product Model Product Code Number Information Name Contact Number Customer Information...
  • Page 45 If maintenance service is needed, you can directly contact the product distributor or authorized service institutions. You can also contact the Godox after-sale service call and we will offer you service. When applying for maintenance service, you should provide valid warranty card. If you cannot provide valid warranty...
  • Page 46 Breakage or damage that could not be attributed to the product itself. Once met these situations above, you should seek solutions from the related responsible parties and Godox assumes no responsibility. The damage caused by parts, accessories and software that beyond the warranty period or scope is not included in our maintenance scope.

This manual is also suitable for:
