CEHDI60B & CEHDI90B

Hotte Décorative En Verre Noir - Decorative Black Glass Hood

Guide d'utilisation - User manual

Need help?

Do you have a question about the CEHDI60B and is the answer not in the manual?

Questions and answers

Summary of Contents for CONTINENTAL EDISON CEHDI60B

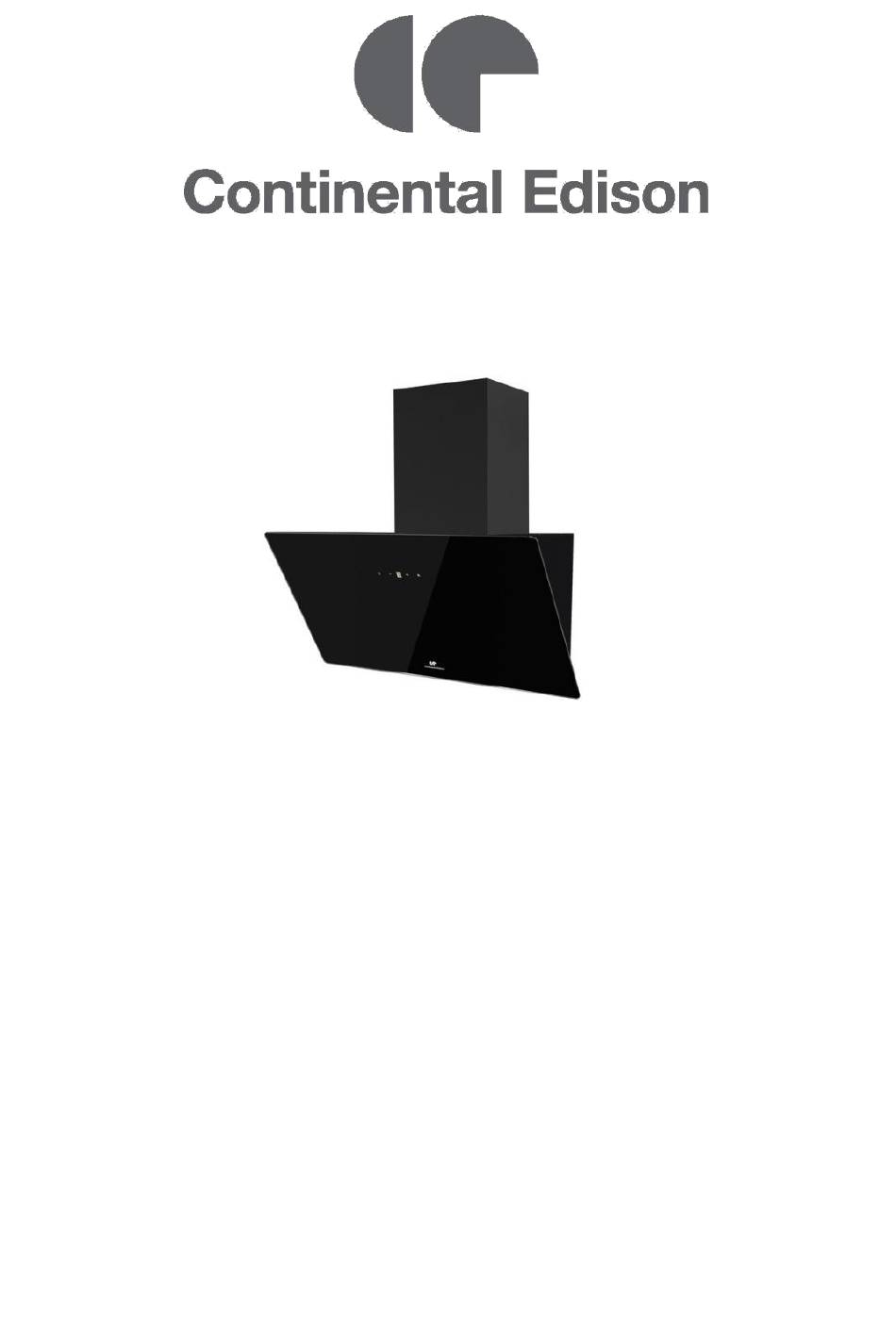

Page 1 CEHDI60B & CEHDI90B Hotte Décorative En Verre Noir - Decorative Black Glass Hood Guide d’utilisation - User manual...
Page 2 Lisez ce guide attentivement avant d’installer et d’utiliser ce produit et conservez-le pour consultation ultérieure. Merci d'avoir choisi Continental Edison. Ce Guide d’Utilisation et d’Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l’installation, l’utilisation et l’entretien de l’appareil.
Page 3 IMPORTANT: Conservez ce guide pour l'agence de contrôle électrique. Lorsque vous utilisez les appareils électriques, précautions sécurité essentielles doivent toujours être suivies, notamment les suivantes :  Ces instructions sont fournies dans l’intérêt votre sécurité, lisez-les soigneusement avant d’installer ou d’utiliser cet appareil.
Page 4  Il est fortement recommandé que cet appareil soit tenu à l’écart des bébés et des jeunes enfants.  Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles mentales réduites dénuées...
Page 5  Ne pas laisser le câble d'alimentation toucher les parties chaudes de l’appareil.  Afin d’éviter d’endommager le câble d’alimentation, assurez-vous qu’il n’est pas coincé en dessous de l’appareil ou dans l’appareil.  Un moyen de déconnexion de tous les pôles doit être prévu dans les canalisations fixes conformément aux règles d’installation.
Page 6  MISE EN GARDE : Lors d'une utilisation en extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation des bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz...
Page 7  MISE EN GARDE : L’appareil peut s’arrêter fonctionner lors d’une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l’appareil et débranchez-le de la prise de courant. Branchez l’appareil de nouveau après une minute. ...
Page 8  MISE EN GARDE : Il y des risques de choc électrique et d’incendie, si le nettoyage n’est pas effectué conformément aux instructions.  MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées. ...
Page 9 Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DBR-0.5-H-68 (code ILCOS D respectant la norme IEC 61231). – Puissance maximale : 0.5W –...
Page 10 Remplacement des accessoires : Certains accessoires et pièces détachées peuvent être commandés sur le site internet ci-dessous : http://www.eurosav.eu/continentaledison Informations sur la signification du marquage de conformité Le marquage indique que le produit répond aux principales exigences des Directives Européenne 2014/35/EU (Basse Tension), 2014/30/EU (Compatibilité...
Page 11 Description du produit Corps de la hotte Cheminée supérieure Cheminée inférieure...
Page 12 Index Description Illustration Quantité PL-1 Corps de la hotte Cheminée PL-2 supérieure (300mm) PL-3 Cheminée inférieure (300mm) Support de la PL-4 cheminée supérieure PL-5 Support de la cheminée inférieure PL-6 Support de la hotte de cuisine PL-7 Vis (ST4 x 8 mm) PL-8 Vis (ST4 x 30 mm) PL-10...
Page 13 Préparation avant installation ATTENTION : Retirez précautionneusement le produit du carton. Portez des gants pour protéger vos mains des arêtes qui pourraient être coupantes. ATTENTION : Retirez le film de protection du produit avant de le mettre en service. Déballage de l’appareil et mise au rebut des éléments d’emballage Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à...
Page 14 Mode d’extraction : 1. Mode extraction (vers l’extérieur) : Si le mur comporte une ouverture donnant sur l’extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen d'un tuyau d’évacuation ou de n’importe quel conduit d’extraction approprié, par exemple une gaine flexible en aluminium ou constituée d’un autre matériau ininflammable dont le diamètre intérieur est inférieur à...
Page 15 Recommandations pour la fixation murale N'apportez aucune modification à l’appareil ou à son support de fixation sur le mur ! Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …).
Page 16 INSTALLATION Avant de procéder à l’installation, assurez-vous que l’appareil n'est pas branché sur une prise électrique. La hotte doit être placée à 70cm minimum au-dessus de la table de cuisson. Étape 1. Percez 3 trous (Φ8mm à adapter en fonction de vos chevilles) pour fixer le support.
Page 17 Étape 2. Positionnez la hotte de cuisine, puis accrochez-la l’aide des deux encoches du support mural. Étape 3. (Si le mode d'installation d'extraction est choisi) Placez le tuyau d'évacuation Ø150- Ø153mm (fourni) sur la sortie d'air, comme indiqué ci-dessous. Si la taille de votre tuyau d'évacuation est de Ø120 - Ø123mm, vous devez d’abord monter l’adaptateur fourni sur la sortie d’air, comme indiqué...
Page 18 Étape 4. Vissez le support de cheminée inférieure sur la cheminée inférieure avec 2 vis (ST4x8mm). Étape 5. Installez la cheminée inférieure dans l’appareil, puis marquez la position des trous sur le mur. Étape 6. Désinstallez la cheminée inférieure, puis percez des trous dans le mur : trou pour chevilles (non fournies) correspondantes avec des vis de diamètre Φ4 mm...
Page 19 Étape 7. Installez à nouveau la cheminée inférieure sur l'appareil, puis vissez-la au mur à l’aide de 2 vis de diamètre Φ 4 mm. Baissez également la cheminée et le capot avec 2 vis (ST4x8mm) Étape 8. Fixer le support de cheminée supérieure sur la cheminée supérieure par 2 vis ST4 x 8mm.
Page 20 Étape 11. Replacez la cheminée supérieure à nouveau, puis fixez-la au mur à l'aide de 2 vis ST4x30mm.
Page 21 Entretien de l’appareil : Attention ! Avant de procéder à l’entretien de l’appareil, éteignez-le et débranchez-le de la prise électrique murale. Entretien régulier Utilisez un chiffon doux imbibé d'eau tiède savonneuse ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité.
Page 22 Attention! La lampe ne doit pas être recouverte d’isolation thermique ou d’autres matériaux. Remarque! Allumez uniquement les lumières pendant le fonctionnement de l’appareil. N’allumez pas les lumières pour éclairer la cuisine. Modèle avec panneau de contrôle Touche marche / arrêt : Permet d’allumer et d’éteindre le moteur Touche «...
Page 23 Informationstechnique Marque Continental Edison CEHDI60B (Modèle BX2-5G-C3G6C27) Références CEHDI90B (Modèle BX2-5G- C3G9C27) Symbole Valeur Unité Consommation d'énergie kWh/a hotte annuelle Classe d'efficacité énergétique A+++ Facteur d'accroissement dans le temps Efficacité fluidodynamique 32,4 hotte Classe d'efficacité fluidodynamique Indice d'efficacité énergétique 29,5 hotte Débit d'air mesuré...
Page 24 Eclairement moyen du système d'éclairage sur la surface de moyen cuisso Efficacité lumineuse lux/W hotte Classe d'efficacité lumineuse Efficacité de filtration des hotte graisses Classe d'efficacité de filtration des graisses Consommation d'électricité 0,44 mesuré en mode "arrêt" - Réglage Boost : 63 Niveau de puissance - Réglage le plus élevé...
Page 26 EXCLUSIONS DE GARANTIE : La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de : (1) détériorations superficielles dues à l'usure normale du produit ; (2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à...
Page 27 IMPORTÉ PAR : AMC,123 quai Jules Guesde 94400 VITRY SUR SEINE FRANCE CONTINENTAL EDISON 120/126 Quai de Bacalan 33000 Bordeaux, France securiteproduits@continentaledison.f...
Page 28 Read this guide carefully before installing and using this product and keep it for future reference Thank you for choosing Oceanic. This Use and Maintenance Guide is designed to provide you with all the necessary information regarding the installation, use and maintenance of the appliance. In order to operate the unit properly and securely, read this user guidecarefully before installing and using the product.
Page 29 IMPORTANT: Keep this guide for the electrical control agency When using electrical appliances, basic safety precaution should always be followed, including the following:  These instructions your safety. Please read through them thoroughly prior to installation.  This appliance has been designed for use as an exhausting (air evacuation to the outside) or filtering (indoor air re-cycling) hood.
Page 30  The Manufacturer highly recommends tha this appliance be kept out of the reach of babies and small children.  This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory mental capabilities lack experience...
Page 31  Make sure that the power cord is not caugh under or in the appliance and avoid damage to the power cable.  Do not use flammable sprays in close vicinity to the appliance.  Please dispose of the packing material carefully.
Page 32  Warning: When using for extraction, refer t the national regulations for building ventilation systems. Do not connect the exhaust pipe to a VMC type ventilation system, to a flue (chimney, boiler, ...). Also check the absence of disturbance with the ventilation of the room when there are gas appliances (water heater, gas stove, ...).
Page 33  Warning: The hood may stop working during a electrostatic discharge (e.g.lightning). This involves no risk of damage. Switch off the electricity supply to the hood and reconnect after one minute.  To avoid the risk of fire, clean the metal filter regularly and closely watch and regulate pans containing hot oil.
Page 34  Warning:There is a risk of electric shock an fireif cleaning is not carried out in accordance with the instructions.  Warning: For safety reason, please use only the same size of fixing or mounting screw which are recommended in this instruction manual.
Page 35 available lamps the correspondenceILCOS codes and lamp pictures:Use type lamp (or use in alternative type lamp)DBR-0.5-H-68 (ILCOS D code in according to standardIEC 61231). – Max wattage: 0.5 W – Voltage range: ≤250V – Dimensions: Note :If the supply LED bulb is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order...
Page 36 Replacement of accessories: Some accessories and spare parts can be ordered on the website below: http://www.eurosav.eu/continentalediso Information on the meaning of the conformity marking: The marking indicates that the product complies with the main requirements of the European Directives 2014/35/EU (Low Voltage), 2014/30/EU (Electromagnetic Compatibility), and 2011/65/EU (Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment).
Page 37 Description of the product 1. Hood body 2.Upper chimney 3.Lower chimney...
Page 38 Inde Description Illustration Quantity PL-1 Hood body Upper chimney PL-2 (300mm) Lower chimney PL-3 (300mm) Upper chimney PL-4 bracket PL-5 Lower chimney bracket Cooker hood PL-6 bracket Screw PL-7 (ST4 x 8 mm) Screw PL-8 (ST4 x 30 mm) Carbon filter PL-10 Plastic pipe(Φ...
Page 39 Preparation before installatio ATTENTION : Carefully remove the carton. Wear gloves to protect your hands from sharp edges. ATTENTION : Remove the protective film from the product before putting it into service. Unpacking the device and disposing of packaging materials Remove all packaging materials around the device, as well as the protective elements located inside the compartments of the device.
Page 40 After unpacking the various parts, ensure that the stove is in good condition Do not use the stove if there is any doubt about its condition, and consult qualified personnel. The packaging components (polystyrene, bags, cardboard, etc.) must be kept out of the reach of children, as they pose potential hazards.
Page 41 NOTE: Make sure the filter is securely locked. Otherwise, it can fall and cause danger When charcoal filters are used, the suction power is decreased. The carbon filter must be replaced at least once a year depending on how frequent the cooker hood used.
Page 42 Recommendations for wall mountin Do not make any changes to the unit or its mounting bracket on the wall! Before installing the device, check the condition of the wall on which it will be fixed: the wall must be in good condition, it must not show any damage (cracks, sagging, humidity, ...).
Page 43 INSTALLATION Before installing, make sure the unit is not plugged into an electrical outlet The hood must be placed at least 70 cm above the hob. Step1.Drill 3 holes (Φ8mm to adapt your wall plugs) to place the bracket. Screw and tighten the bracket to the wall with the screws 3 Screws (ST4x30mm) and 3 wall plugs (not supplied).
Page 44 Step2.Place the range hood and hook it by using the two notches on the wall bracket Step 3. (If the extraction installation mode is chosen) Place the Ø150-Ø153mm plastic pipe (supplied) on the air outlet as shown below. If the size of your plastic pipe is Ø120 - Ø123mm , you must firstly assemble the adapter to the air outlet, as shown below.
Page 45 Step 4.Screw the lower chimney bracket on the lower chimney by using 2 screws(ST4x8mm) Step 5.Install the lower chimney on the appliance, and mark the holes position on the wall. Step 6.Remove the lower chimney, then drill holes in the wall: hole with diameter Φ4 mm screw.
Page 46 Step7.Install the lower chimney on appliance again, then screw it to the wall with 2 screws of diameter Φ 4 mm and the corresponding wall plugs (not supplied).Also screw the chimney and the hood with 2 screws(ST4x8mm Step 8.Fix the upper chimney bracket on the upper chimney by 2 screws .
Page 47 Step 10.Release the upper chimney and then drill holes on the wall. Step 11.Pull out the upper chimney again, then fix it to the wall with 2 screws ST4x30mm...
Page 48 Cleaning and Maintenance: Attention! Before cleaning switch the unit off and pull out the plug. Regular Cleaning Use a soft cloth moistened with hand-warm mildly soapy water or household cleaning detergent. Never use metal pads, chemical, abrasive material or stiff brush to clean the unit.
Page 49 Attention! The lamp must not be covered by thermal insulation or other materials. Only switch on the lights while the appliance is operating. Do not switch on the lights to lighten the room. control pane On/Off key： It’s used for turning on/off the fan. Speed plus key：For increasing the speed of the fan Speed decrease key：For decreasing the speed of the fan.
Page 50 Digital display Fan speed display: "1" for Low speed, "2" for Medium speed, "3" for High speed. timer: Press & simultaneously for 1 second. The digital display flashes & the countdown starts for 5 minutes. After 5 minutes, the motor & light will turn off automatic & Buzzer sound for 1 second Booster function: Long press the + button once to set the highest speed.
Page 51 Informationstechnique Brand Continental Edison CEHDI60B (Model BX2-5G-C3G6C27) References CEHDI90B (Model BX2-5G-C3G9C27) Symbol Value Unit Annual Energy kWh/a hotte Consumption A+++ Energy Efficiency class Time increase factor 32,4 Fluid Dynamic Efficiency hotte Fluid Dynamic Efficiency class 29,5 Energy Efficiency Index hotte...
Page 52 Average illumination of the lighting system on the cooking moye surface Lighting Efficiency lux/W hotte Lighting efficiency class Grease Filtering Efficiency hotte Grease Filtering Efficiency class Measured power consumption off mode Sound power level 0,44 - Réglage Boost : 63 - Réglage le Niveau de puissance acoustique plus élevé...
Page 54 Warranty exclusion liability: The warranty does not cover worn parts of the product, nor does it cover problems or damages caused by the following reasons: (1) Surface damage caused by normal wear and tear of the product; (2) Defects or damages caused by contact between the product and food or liquids, as well as corrosion caused by rusting;...
Page 55 IMPORTED BY: AMC,123 quai Jules Guesde 94400 VITRY SUR SEINE FRANCE CONTINENTAL EDISON 120/126 Quai de Bacalan 33000 Bordeaux, France securiteproduits@continentaledison.fr...
Page 57 www.continentaledison.fr CEHDI60B_CEHDI90B _IM_032025_v1...
