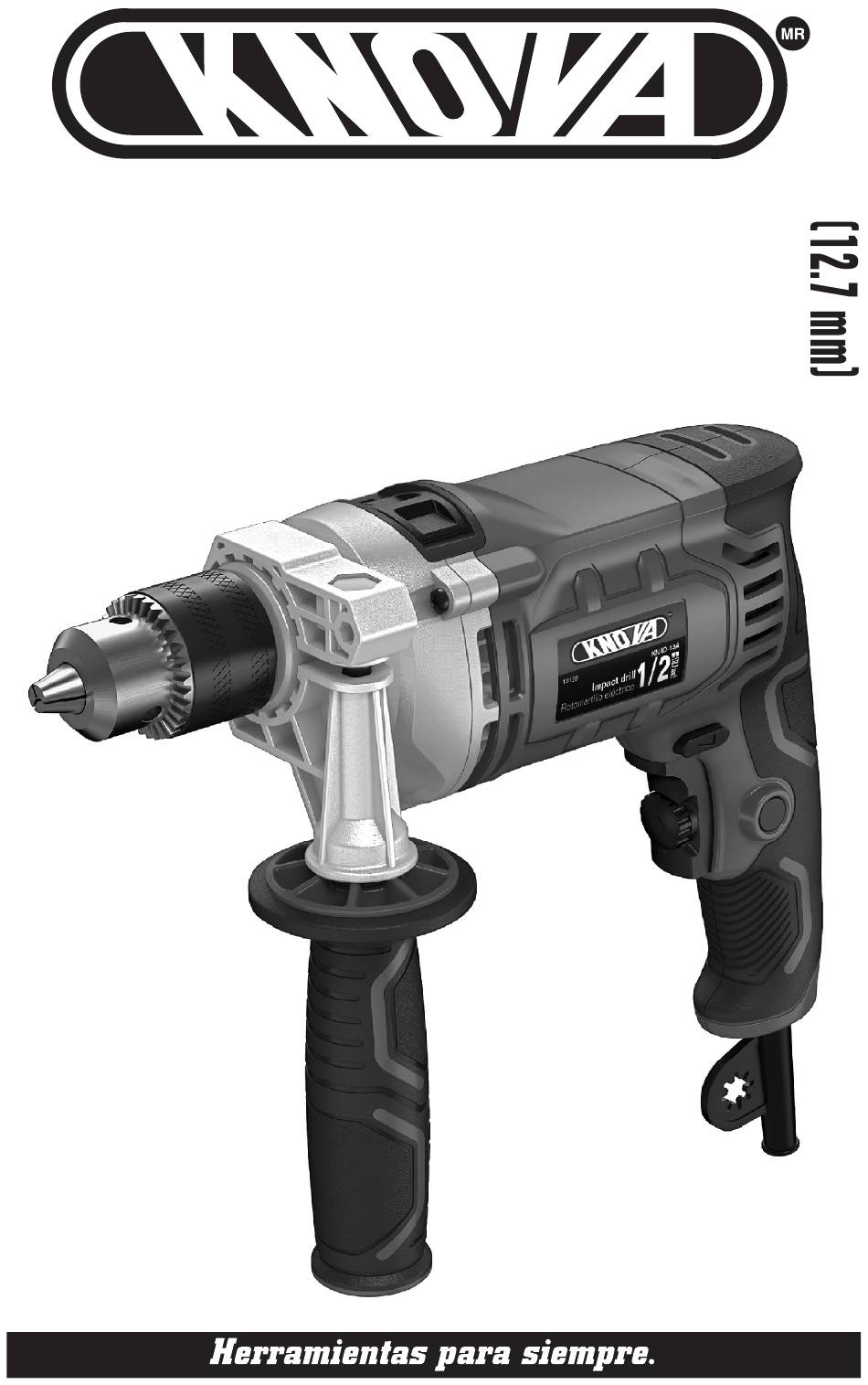

- Page 1 ” Impact drill Rotomartillo eléctrico We invite you to read the user manual before operating your equipment Le invitamos a leer el manual KN 7402-10P de usuario antes KN ID-13A de operar su equipo...
- Page 2 SPECIFICATIONS TECHNICAL DATA Chuck size: KN ID-13A Ø 1/2” Voltage & Frequency: 120V / 60 Hz Max drilling capacity: Steel: 33/64” Input power: 7.5A Wood: 1-17/64” No load speed: 0 - 2,800 r/min Concrete: 33/64” GENERAL POWER TOOL SAFETY WARNINGS WARNING Read all safety warnings and instructions.
- Page 3 PERSONAL SAFETY c. Prevent unintentional starting. Ensure e. Do not overreach.Keep proper footing the switch is in the off-position before and balance at all times. This enables connecting to power source and/or better control of the power tool in battery pack, picking up or carrying unexpected situations.
- Page 4 SPECIFIC SAFETY RULES FOR IMPACT DRILL g. Always wait until the machine has come The user and not the manufacturer to a complete stop before placing it shall be liable for any damage or injury down. The tool insert can jam and lead resulting from such cases of misuse.
- Page 5 OPERATION Trigger Switch WARNING Observe correct main voltage! The voltage of the power 1) Discontinuously operation source must agree with the voltage ON: Depress the trigger switch specified on the nameplate of the OFF: Release the trigger switch machine. 2) Continuously operation Auxiliary handle and Depth gauge ON: Depress the trigger switch and CAUTION...
- Page 6 If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain,damaging your health and well-being. AFTER-SALES SERVICE HOT-MAIL For questions about this or any other KNOVA Products, or Login our web site: www.knova.com.mex.
- Page 7 ELECTRIC DIAGRAM PARTS LIST D e s c r i p t i o n Qty. D e s c r i p t i o n Qty. Key for chuck 24 Washer Screw( M5 x 25) for chuck 25 Deep groove ball bearing 627 Chuck 26 Cross recessed head tapping screw ST4 x 60...
- Page 8 EXPLOSIVE DIAGRAM KN ID-13A ” Impact drill Rotomartillo eléctrico...
- Page 9 ESPECIFICACIONES DATOS TÉCNICOS KN ID-13A Medida del Ø 1/2” (12.7 mm) broquero: Voltaje & Frecuencia: 120V / 60 Hz Acero: 13 mm (33/64”) Máxima Potencia de entrada: capacidad de 7.5A Madera: 32 mm (1-17/64”) perforación: Velocidad sin carga: 0 - 2,800 r/min Concreto: 13 mm (33/64”)
- Page 10 SEGURIDAD PERSONAL a. Manténgase alerta, observe lo que d. Retire cualquier llave de ajuste o llave está haciendo y use el sentido común inglesa antes de encender la al operar una herramienta eléctrica. herramienta eléctrica. Una llave No utilice una herramienta eléctrica si inglesa o una llave colocada en una está...
- Page 11 REGLAS DE SEGURIDAD ESPECÍFICAS PARA TALADRO DE IMPACTO a. Sostenga la herramienta eléctrica por e. Sostenga la máquina con firmeza. las superficies de agarre aisladas Puede producirse un par de reacción cuando realice una operación en la que alto brevemente al introducir y aflojar el accesorio de corte o el sujetador los tornillos.
- Page 12 FUNSIÓN DESCRIPTIVA 5. Selector de acción 1. Broquero de martillo 2. Interruptor de gatillo 6. Mango auxiliar 3. Botón de bloqueo 7. Caja de engranajes de aluminio 4. Marcación de velocidad variable 8. Control de avance/retroceso OPERACIÓN ADVERTENCIA ¡Observe el voltaje principal correcto! El voltaje de la fuente de alimentación debe coincidir con el voltaje especificado en la placa...
- Page 13 OPERACIÓN c. El medidor de profundidad ayuda a c. El control de avance/retroceso no se mantener una profundidad precisa al puede presionar hacia la izquierda perforar orificios a una profundidad o hacia la derecha cuando se presiona establecida. Agregue el medidor de el interruptor de gatillo.
- Page 14 SERVICIO POSTVENTA HOTMAIL Si tiene preguntas sobre este o cualquier otro producto de KNOVA, o inicie sesión en nuestro sitio web: www.knova.com.mex.
- Page 15 DIAGRAMA ELÉCTRICO LISTA DE PARTE D e s c r i p c i ó n Cant. D e s c r i p c i ó n Cant. Llave para broquero 24 Arandela Tornillo (M5 x 25) para broquero 25 Rodamiento rigido de baleros 627 Broquero 26 Tornillo de rosca de cabeza...
- Page 16 DIAGRAMA EXPLOSIVO KN ID-13A ” Impact drill Rotomartillo eléctrico...
- Page 17 NOTES / NOTAS...
- Page 18 NOTES / NOTAS...
- Page 19 NOTES / NOTAS...
- Page 20 www.knova.com.mx...
