KNOVA KN 9910 Manual

Pneumatic oil receiver
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
20
Pneumatic oil
receiver
Receptor neumático de aceite
KN 9910

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KN 9910 and is the answer not in the manual?

Questions and answers

Summary of Contents for KNOVA KN 9910

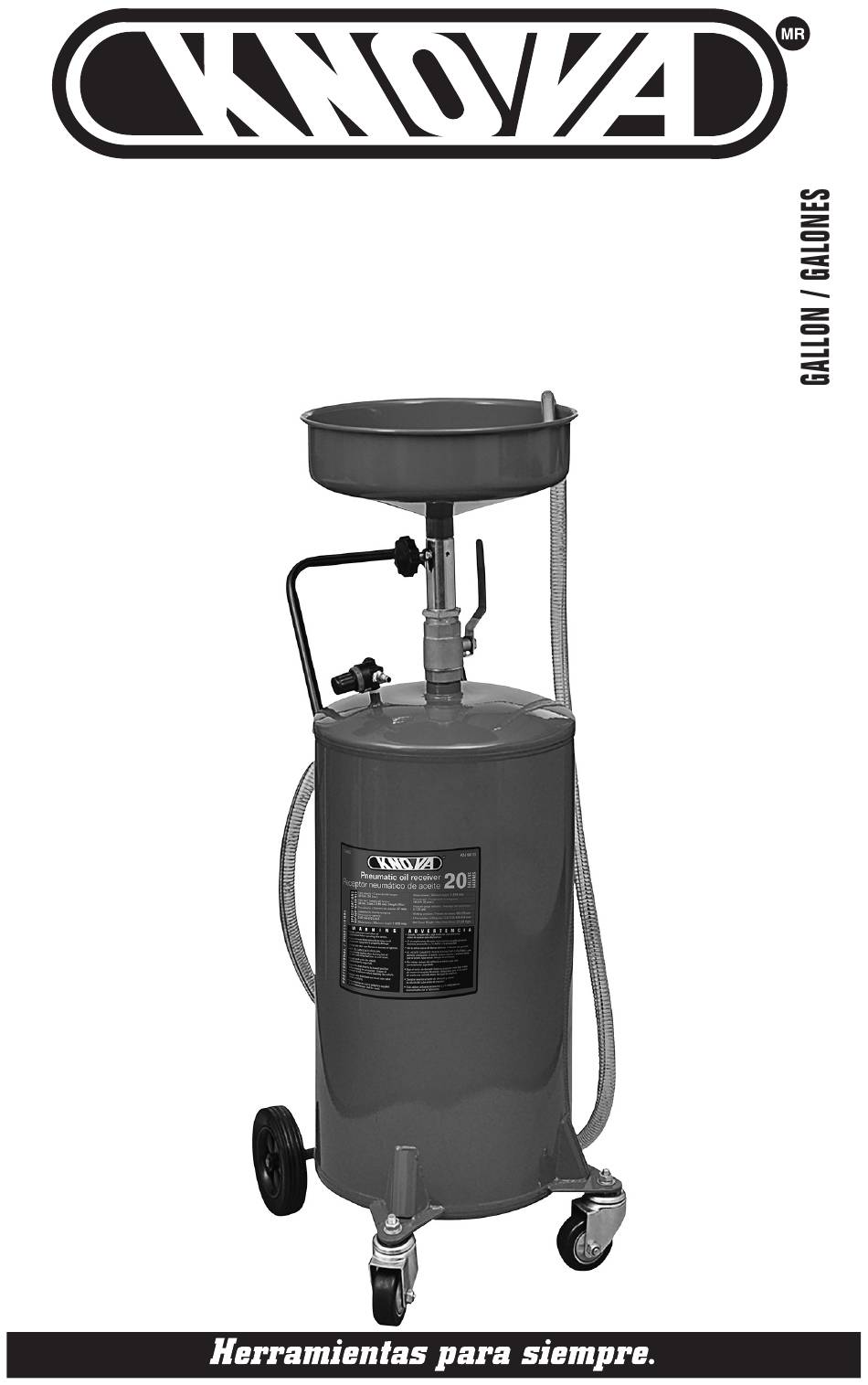

  • Page 1 Pneumatic oil receiver Receptor neumático de aceite KN 9910...

  • Page 2: Important Safety Instructions

    SAVE THIS MANUAL Keep this manual for the safety warnings General and precautions, assembly, operating, a. To reduce the risks of electric shock, inspection, maintenance and cleaning fire, and injury to persons, read all the procedures. Write the product’s serial instructions before using the tool.

  • Page 3: Symbols And Specific Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS d. Check for misalignment or binding of Air Source moving parts, breakage of parts, and a Never connect to an air any other condition that affects the source that is capable of tool’s operation. If damaged, have the exceeding 200 psi.

  • Page 4: Functional Description

    SYMBOLS AND SPECIFIC SAFETY INSTRUCTIONS 15. If used oil does not evacuate the 17. The warnings and precautions Tank (23) upon pressurization, close discussed in this manual cannot cover the Ball Valve (6) fully with the handle all possible conditions and situations in the horizontal position.
  • Page 5 INITIAL TOOL SET UP/ASSEMBLY Air Supply Setup Note: Air flow, and therefore tool performance, can be hindered by WARNING undersized air supply components. 3. The air hose must be long enough to TO PREVENT SERIOUS INJURY reach the work area with enough extra FROM EXPLOSION: length to allow free movement while Use only clean, dry, regulated,...
  • Page 6 INITIAL TOOL SET UP/ASSEMBLY Figure C: Stationary Slope Air Supply Setup Lubricated Tools Non‑lubricated Tools D e s c r i p t i o n F u n c t i o n A Vibration Pads For noise and vibration reduction B Anchor Bolts Secures air compressor in place C Ball Valve...

  • Page 7: User Maintenance Instructions

    OPERATING INSTRUCTIONS Note: Do not fill the Tank beyond its 3. Connect the compressor’s air supply 20‑gallon capacity. The Discharge hose to the Air Inlet (9). Turn on the air Hose (13) is clear, so the oil in the compressor, making sure it is set tube will indicate the reservoir fill between 7‑10 PSI.

  • Page 8: Troubleshooting

    TROUBLESHOOTING Problem Possible Causes Likely Solutions Decreased output. 1. Not enough air pressure 1. Check for loose connections and and/ or air flow. make sure that air supply is providing enough air flow (CFM) at required pressure (PSI) to the tool’s air inlet.

  • Page 9: Assembly Diagram

    ASSEMBLY DIAGRAM...

  • Page 10: Instrucciones De Seguridad Importantes

    GUARDE ESTE MANUAL INSTRUCCIONES DE Mantenga este manual para las adverten‑ cias y precauciones de seguridad, ensam‑ SEGURIDAD IMPORTANTES blaje, operación, inspección, mantenimien‑ to y procedimientos de limpieza. Escriba el número de serie del producto en la par‑ INSTRUCCIONES RELATIVAS A UN te posterior del manual junto al diagrama RIESGO DE INCENDIO O LESIONES A de montaje (o el mes y año de compra...
  • Page 11 GUARDE ESTE MANUAL Uso y cuidado de la herramienta de presión nominal marcado en la herramienta. Compruebe siempre antes a. No fuerce la herramienta. Utilice la de utilizar la herramienta que la fuente herramienta correcta para la aplicación. de aire ha sido ajustada a la presión de La herramienta correcta hará...

  • Page 12: Descripción Funcional

    SIMBOLOS E INSTRUCCIONES ESPECIFICAS DE SEGURIDAD 5. Antes de usar el Receptor neumático, DESCRIPCIÓN lea y entienda todas las advertencias, FUNCIONAL precauciones de seguridad e instrucciones descritas en los manuales de instrucciones del Especificaciones fabricante del vehículo y del dispositivo de soporte. Capacidad: 20 Gal.
  • Page 13 ENSAMBLE/MONTAJE INICIAL DE LA HERRAMIENTA Nota: Esta herramienta de aire puede ser Nota: Si no se utiliza un sistema de enviada con un tapón protector que lubricador automático, agregue cubra la entrada de aire. Quite este unas gotas de aceite de herramienta tapón antes de configurarlo.
  • Page 14 ENSAMBLE/MONTAJE INICIAL DE LA HERRAMIENTA Figura B: Configuración del suministro de aire portátil Herramientas lubricadas Herramientas no lubricadas D e s c r i p c i ó n F u n c i ó n A Manguera de aire Conecta el aire a la herramienta B Filtro Evita que la suciedad y la condensación dañen la herramienta o la pieza de trabajo...

  • Page 15: Instrucciones De Operación

    ENSAMBLE/MONTAJE INICIAL DE LA HERRAMIENTA D e s c r i p c i ó n F u n c i ó n H Filtro Evita que la suciedad y la condensación dañen la herramienta o pieza de trabajo I Limpiador/secador de aire (opcional) Evita que el vapor de agua dañe la pieza de trabajo J Regulador Ajusta la presión de aire a la herramienta K Lubricador...

  • Page 16: Instrucciones De Mantenimiento Para El Usuario

    ENSAMBLE/MONTAJE INICIAL DE LA HERRAMIENTA 4. Cierre el Regulador (7) tirando hacia 5. Una vez que el aceite ya no esté siendo afuera de la perilla y girando en sentido descargado de la Boquilla, apague el antihorario. Retire la tapa del regulador compresor de aire.

  • Page 17: Lista De Partes

    SOLUCIÓN DE PROBLEMAS Problema Posibles causas Soluciones Probables Fugas de aire 1. Componentes de la 1. Compruebe la alineación incorrecta severas (Una carcasa trasroscada y los Huecos irregulares. Si está ligera pérdida de trasroscada, desmonte y aire es normal, reemplace las piezas dañadas especialmente en antes de asarlas.
  • Page 18 DIAGRAMA DE ENSAMBLE...

  • Page 19: Notes / Notas

    NOTES / NOTAS...
  • Page 20 www.knova.com.mx...
