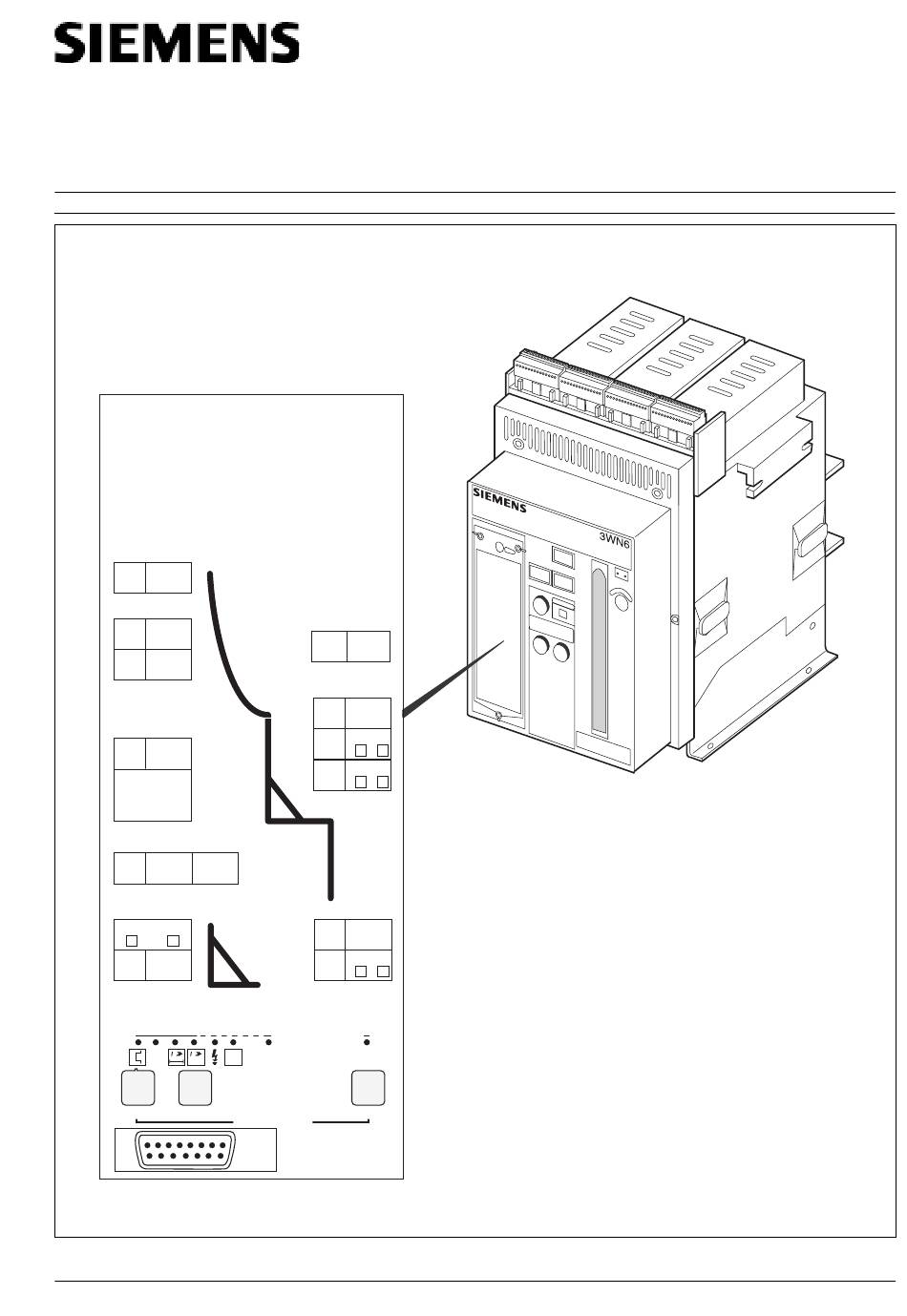

3WN6
Überstromauslöser für Leistungsschalter, Ausführung H, J/K
Over-Current Release for AC Circuit-Breaker, Model H, J/K
Betriebsanleitung/Operating Instructions
J/K
I n =
A
I r =
A
I N =
A
I d =
A
t
> 500 ms :
d
max = 15 kA
I
d
I
= I
cs
cw
= ∞
I
d
I i =
A
= I
I
cs
cw
Trip
Alarm
I g =
A
Test
Query
Prüfung
Abfrage
Elektronischer Überstromauslöser, Ausführung H, J/K / Electronic over-current release, model H, J/K
Alle Rechte vorbehalten. All rights reserved.
© Siemens AG 1995
T c =
ms
t d =
ms
ON
OFF
t d
I
2
ON
OFF
ZSS
t g =
ms
ON
OFF
2
t g
I
Alarm
Active
µP
Opt.
Clear
Test to Trip
Löschen
Test Auslösung
X3
Bestell-Nr./Order No.: 3ZX1812-0WX36-9AN2 / 9259 9767 174 0B
3WX3641-.JH00
3WX3641-.JJ00
1
Advertisement
Related Manuals for Siemens 3WX3641-JH00 Series
Summary of Contents for Siemens 3WX3641-JH00 Series
- Page 1 I g = Alarm Active µP Opt. Test Query Clear Test to Trip Prüfung Abfrage Löschen Test Auslösung Elektronischer Überstromauslöser, Ausführung H, J/K / Electronic over-current release, model H, J/K Alle Rechte vorbehalten. All rights reserved. © Siemens AG 1995...
- Page 2 über die örtliche Siemens-Niederlassung anfordern. Weiterführende Hinweise geben Ihnen auch die im Kapitel 10 aufgeführ- ten Betriebsanleitungen. Should further information be desired or should particular problems arise the matter should be referred to the local Siemens Sales Office. Further information is also provided by the operating instructuions listed in chapter 10.
- Page 3 1 Allgemeines / General Gefahr! Danger! Beim Betrieb stehen Teile des Leistungsschalters During service parts of the circuit-breaker are under hazardous voltage and under spring pressure. Do not unter gefährlicher elektrischer Spannung sowie unter Federkraft. Spannungsführende Teile dürfen nicht touch live parts. berührt werden.
- Page 4 2 Inbetriebnahme / Putting into service Bestandteile des elektronischen Überstromauslösers Parts of the solid-state over-current release I n = I r = T c = I N = t d = Felder zum Notieren I d = der Einstellwerte > 500 ms : Areas to record pro- max = 15 kA tective settings...
- Page 5 Einstellungen des Überstromauslösers / Overcurrent release settings Handbediengerät / Hand-Held Unit Netz-Adapter / Power unit adapter Netzteil 24 V DC / Power unit 24 V DC Stecker 9polig / Plug pole 9 Flüssigkristallanzeige / Liquid Crystal Display Funktionstasten / Function key Ein- u.
- Page 6 Schalterbemessungsstrom überprüfen Check breaker rated current Menü: Am Auslöser muß im Menü Status I n der Schalterbemessungsstrom, wie auf dem Leistungsschild des Leistungsschalters angegeben, eingestellt werden. Status Menu: The breaker rated current (as stated on the rating plate of the breaker) must be set on the release in the menu status status I n Abhängig verzögerte Überlastauslösung (a-Auslösung)
- Page 7 Kurzzeitverzögerte Kurzschlußauslösung (z-Auslösung) Short-time short-circuit tripping (z tripping) Menü: Der Ansprechwert I legt zusammen mit der Einstellung der Verzögerungszeit t die Abschaltung von Schutz fehlerbehafteten Abzweigen in Verteileranlagen fest. Bei Zeiten t > 500 ms ist der Ansprechwert auf max. Zusatz 15 kA begrenzt.
- Page 8 Erdschlußschutz (g-Auslösung) mit I -abhängiger Verzögerung (nur Ausführung J/K) Inverse-time earth-fault tripping (g tripping) (only model J/K) Um eine bessere Selektivität zu erreichen, kann anstelle der konstanten Verzögerungszeit auf eine I Menü: Kennlinie umgeschaltet werden. Durch das Umschalten erhält man eine Kennlinie mit stromabhängiger Schutz Verzögerungszeit bei konstantem I -Wert.
- Page 9 3 Kennlinien / Characteristics Kennlinien Auslösezeit in Abhängigkeit vom relativen Einstellwert I (a-,z-Kennlinien) Characteristics of trip time as a function of the relative current setting I (a-,z-characteristics) t[s] 10000,00 1000,00 100,00 10,00 = 30 s = 17 s = 10 s = 6 s = 1,25 x I t OFF...
- Page 10 Auslösekennlinie der Erdschlußauslösung, (g-Kennlinie Ausführung J/K, I max. 1200 A) Earth fault tripping characteristic, (g-characteristic model J/K, I max. 1200 A) t[s] 10,00 I g = 20 40 50 60% I n 1,00 t g = 500 ms 400 ms 300 ms 200 ms 100 ms...
- Page 11 Kennlinien Auslösezeit in Abhängigkeit vom relativen Wandlerbemessungsstrom I (n-Kennlinie) Characteristics of trip time as a function of the relative rated current of current transformer I (n-characteristic) t[s] 10000,000 I i = 1,5 x I n 1000,000 100,000 I i = 3 x I n I i = 5 x I n 10,000 I i = 12 x I n 1,000...
- Page 12 4 Wiederinbetriebnahme nach Auslösung / Putting back into service after tripping Ursache der Überstromauslösung ermitteln Finding cause of overcurrent tripping Leuchtdiode zeigt letzten ge- Query speicherten Auslösegrund Light emitting diode shows last Abfrage recorded cause of tripping Taste am Überstrom- Die Auslöseursache wird ohne Hilfsenergie für mindestens auslöser drücken zwei Tage gespeichert (mit Hilfsenergie beliebig lange)
- Page 13 5 Zusatzfunktionen / Optional functions Zusatzfunktionen 1 Additional Functions 1 Warnmeldung: Übertemperatur Alarm: Overtemperature Überschreitet die Temperatur im Überstromauslöser den When the temperature inside the overcurrent release ex- Grenzwert von 85°C, so wird dieses über Optokoppler ceeds 85°C, "Overtemperature" is signalled by an LED and gemeldet.
- Page 14 6 Menü Menüstruktur Zusatz Schutz Status Mess P Relais Mess f Menü Mess U Mess I Mess I Mess I Mess I Mess I Mess I Mess I Mess I Mess I Mess I PhSeq aktL maxL minL Mess I L3 Mess I N Mess I g MessIPhSe...
- Page 15 Mess f Mess U Parametrierwerte sind Beispiele Mess P Mess I Mess I Mess U Menü Schutz Mess f Menü Zusatz Relais Mess P Relais Status Schutz Status Zusatz Status Status Status Status Status Test D-Nr. L-Nr. Zusatz Zusatz Zusatz Zusatz Zusatz Zusatz...
- Page 16 6 Menu Menu structure misc. protec status value P relay value f menu value U value I value I value I value I value I value I value I value I value I value I PhSeq aktL maxL minL value I L3 value I N value I g valueIPhSeq...
- Page 17 value f value U Parameterizing values are examples value P value I value U value I menu protec. value f menu misc. relay status value P relay protec. status status status status status status misc. Test D-Nr. L-Nr. misc. misc. misc.
- Page 18 Schutz Mess P Zusatz Mess f Status Mess U Relais Mess I Menü Menu Menu Menü Menü Menü This menu item allows selection of Über diesen Menüpunkt erfolgt die <= > the menu language. Possible selec- Auswahl der Sprache für die Menü- Menü...
- Page 19 Der momentane Einstellwert ist 1200 A. In this example the selected value was Schutz Ir 1200 A. = 1200 A I / O F1 F2 Test Reset Das Symbol "#" zeigt an, daß nun dieser The symbol "#" shows, that the value Schutz Ir Wert mit der "...
- Page 20 Anzeige von Aktivierung und Überlast Indication of activation and overload 0,1s 0,9s Anzeige blitzt I n = Indicator flashes I r = T c = I N = A = 20 % des Bemessungsstromes (1polig) 10% = (3polig) A = 20 % of rated current (single pole) 10% = (three pole) t d = I d =...
- Page 21 Interne Selbstprüfung mit Auslösung / Internal self test with tripping Voraussetzungen Conditions A = 30 % des Bemessungsstromes A = 30 % of rated current I n = I n = Alarm Active I r = I r = T c = µP T c = Tripped/Ausgelöst...
- Page 22 8 Auswechseln des Überstromauslöser / Replacing the overcurrent release Demontage der Abdeckung Removing the covering Achtung Caution Plomben dürfen nur von autorisierten Per- sonen entfernt wer- den! Lead seals must be removed by author- ized persons only! Abdeckung aufklappen Plomben entfernen Lift covering Remove lead seals A 1 x 5,5...
- Page 23 Warnung Warning Hazardous voltage! Gefährliche Spannung! Vor Beginn der Arbeiten Gerät spannungsfrei schalten Before starting work isolate device and secure against und gegen Wiedereinschalten sichern! reclosing! Non-compliance can result in death, severe personal Bei Nichtbeachtung können Tod, schwere Körperver- injury and substantial property damage. letzung oder erheblicher Sachschaden die Folge sein.
- Page 24 Einbau Installation Größe 1 Size 1 Typschild prüfen Anschlußstecker aufstecken Auslöser befestigen Check rating plate Plug in connector Fasten release Abschlußarbeiten Final operations Achtung Bei Einschubschaltern: Erst Kurbelloch schließen, dann Bedienpult aufsetzen! Caution With draw-out circuit-breakers, close off the crank hole before fitting control panel. Größe 3 Size 3 Bedienpult aufsetzen...
- Page 25 Checkliste zur Einstellung / Check list for parameter setting Adjustment of the overcurrent release Einstellung des Überstromauslösers Schalter- Breaker- Nr.: Breaker: 3WN6 ... - ...-... : trip unit version (10. digit of order-no.): (B...V) Schalter: 3WN6 ... - ...-... : Auslöserausf. (10. Stelle Bestell. Nr.): (B...V) Wandlernennstrom: A = I n 3WN6...
- Page 26 Weitere Betriebsanleitungen/ Further operating instructions 3ZX1812-0WN60-0AN4 / 9239 9757 174 Leistungsschalter/ AC Circuit-breaker 3ZX1812-0WX36-4AN2 / 9239 9762 174 Einschubrahmen/ Guide frame 3ZX1812-0WX36-0CA0 / 9239 9769 422 Prüfgerät für Überstromauslöser, Ausführung B-J, V / Test unit for over-current-release, model B-J, V 3ZX1812-0WX36-9DA0 / 9239 9796 422 Zusatzfunktionen 2 (Nachrüstsatz)/ Additional functions 2 (retrofit kit) 3ZX1812-0WX36-9DN0 / 9239 9798 174 Kommunikationsfunktion über PROFIBUS-DPund/oder Meßfunktion für Überstrom- auslöser D, E, F, H, J, K, N, P / Communications function via PROFIBUS-DP and/or...
- Page 28 D - 13623 Berlin Federal Republic of Germany Änderungen vorbehalten Subject to change Siemens Aktiengesellschaft Bestell-Nr./Order No.: 3ZX1812-0WX36-9AN2 / 9259 9767 174 0B Bestell-Ort/Place of Order: A&D CD SE LK2 Berlin Printed in the Federal Republic of Germany AG 03.99 Kb De-En...
