Prime-Line H-3668 Manual

H-3668
Awning window operator - Right hand
Operador del toldo de la ventana - Mano derecha
Dispositif pour fenêtre à auvent - Côte droit
1/4-20 Machine Thread
6 mm-20
2-3/8''
6 cm
1-1/8''
2.9 cm
NOTE: Installation drawings are typical for this style of replacement
part. They may not show a part identical to the one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de
este tipo; por lo que podrían no mostrar una pieza idéntica a la que
usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de
pièce de rechange. Ils pourraient ne pas illustrer une pièce identique
à celle que vous installez.
5-1/4''
13.3 cm

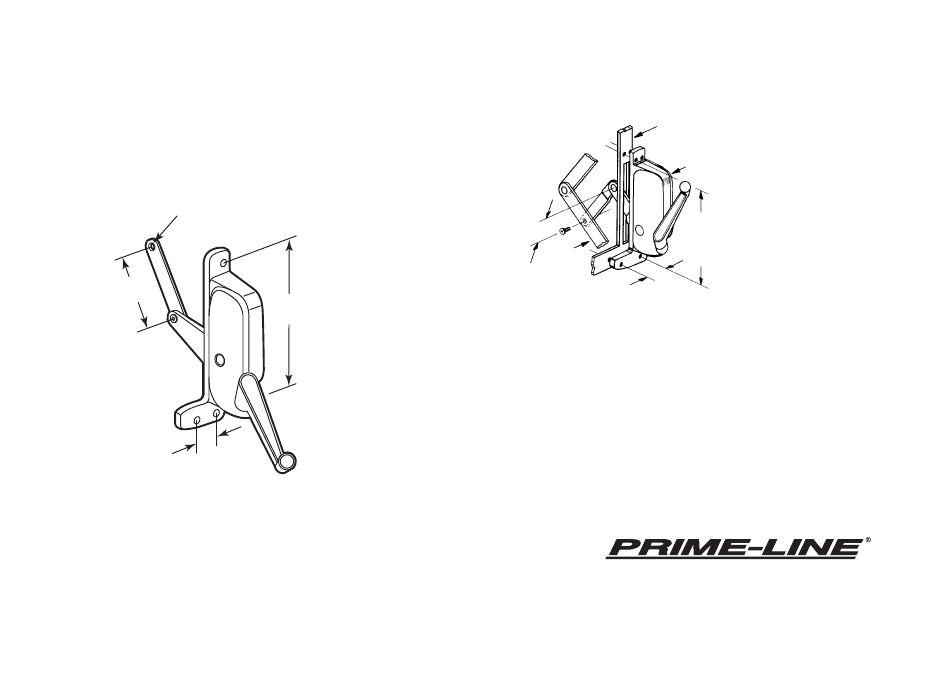

Window Frame
(Offset Link Shown)
Marco de la ventana
(Brazo ilustrado con curvatura)
Awning Operator
Housing
Compartamento
Length of
del operador
Operator Link
Lo largo del
brazo del
operador
Mounting Hole
Spacing
Distancia entre
los hoyos
Torque Bar Arm
Pieza que mueve
Mounting Hole Spacing
de la ventana
Distancia entre los hoyos
1) Remove old operator by disconnecting operator link from torque bar arm.
Quite el operador viejo desconectando el brazo de operador de la pieza que
mueve la ventana.
2) Remove mounting screws.
Quite los tornillos que arman.
3) Attach link from new operator to torque bar arm.
Connecte el brazo del operador nuevo a la pieza que mueve la ventana.
4) Install operator mounting screws.
Ponga los tornillos que arman el operador.
5) Lubricate all pivot points to insure free movement of window sections.
Lubrique todos los puntos de movimiento para asegurar el
movimiento libre todas las secciones da la ventana.
26950 San Bernardino Ave., Redlands, CA 92374
©
2010 Prime-Line Products
H-3668-INS
Right hand operator shown
Operador derecho ilustrado
