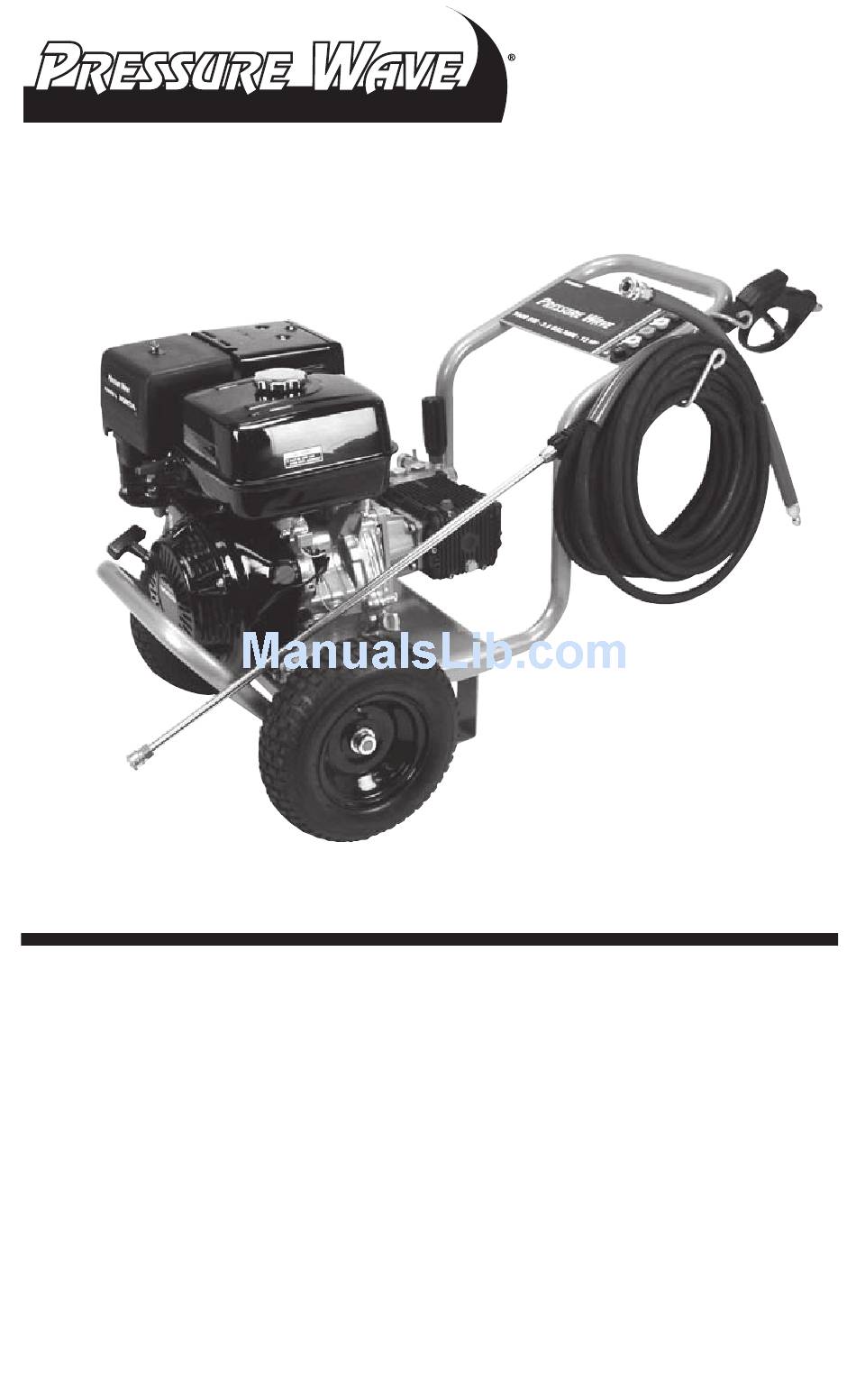

Pressure Washer
Operation Manual
for model PWH3635

Table of Contents

Safety Guidelines/Definitions ................. 2
Consumer Saftey Information ................ 2
Carton Contents...................................... 6
Assembly Instructions............................. 6
Operating Instructions ...................... 7-11
Maintenance.................................... 12-13
Storage ..................................................14
Trouble Shooting Guide.................. 15-16
Warranty ................................................18
Español............................................ 19-36
Français ........................................... 37-56
Do Not return this product to the
retailer! Questions? 1-800-888-2468
Learn more about your pressure
washer, get answers to frequently
asked questions, and register on
line at www.devap.com
IMPORTANT
Please make certain that the
person who is to use this
equipment carefully reads and
understands these instructions
before operating.
Record All Information and attach sales
receipt here for future reference:
Purchase Date:_______________________
Serial #: _____________________________
A12495
Part No.
Rev. 1 7/07/05
