Panasonic Windea VGDB18542WK Simple Manual

マンションHA Dシリーズ用
親機の品番 VGDT18142WK・VGDT18144WK・VGDT18242WK・VGDT18342WK・VGDT18542WK・VGDT18642WK・VGDT18644WK・
VGDT18742WK・VGDB18142WK・VGDB18144WK・VGDB18542WK・VGDB18642WK・VGDB18644WK
通話副親機の品番 VGD13113W
通話する
（親機の場合）
共同玄関や住戸玄関から呼び出されると呼出音が鳴り、画面にお客様の映像が映って呼出元表示が点滅
します。 （ 管理室からの呼び出しの場合、呼出元表示は点灯になります。 ）
・ドアホン子器にカメラがない場合や、管理室との通話時は、青画面になります。
1
通話ボタンを押す
・通話灯は、赤色点滅から赤色点灯に変わります。
・ 「ピッ」 音が鳴り、呼出元表示が点灯に変わります。
2
マイクに向かって通話する
通話開始から約1分後、自動的に終了します。
管理室との通話の場合、約4分後に自動的に終了
します。
聞こえる音量が小さいときは （ ）
31
ページ
を2回タッチする→ をタッチする。
をタッチするたびに音量調整ができます。
共同玄関を解錠するには
（光る解錠ボタン）
共同玄関にいる相手と通話中に、緑色に点滅している
解錠ボタンを押す。
OFF
共同玄関が解錠されます。
解錠ボタンを押すと約5秒
解錠
後に画面表示が消え、通話 UNLOCK
が自動的に終了します。
解錠可能時に点滅
（光る解錠ボタン）
室内間通話 ※ 通話副親機を接続するには、 親機に別売の住戸部用拡張
（親機の場合）
アダプタ （VGD8210） を取り付ける必要があります。
1
通話ボタンを押す
画面に表示された をタッチする
「プー」 音が鳴る
・呼び出し後、約10秒間は、通話ボタンを押さ
なくても相互通話できます。
（その間、通話副親機の通話灯 （緑色） は点灯状態です。 ）
・約10秒経過後は、呼出状態 （一度、通話が切れ
ます。 ） となり、呼ばれた通話副親機の通話灯
（緑色） は点滅状態となります。
※通話副親機の操作については裏面を参照してください。
8A9 H57 00001 S0415-0AB
かんたんガイド
3
通話ボタンを押す
・ 「ピッ」 音が鳴り、通話灯と画面表示が消えて、
通話が終了します。
・終了ボタンを押して通話を終わらせることもできます。
通話ボタンまたは終了ボタンを押して
終了しないと、室内からの音が漏れます。

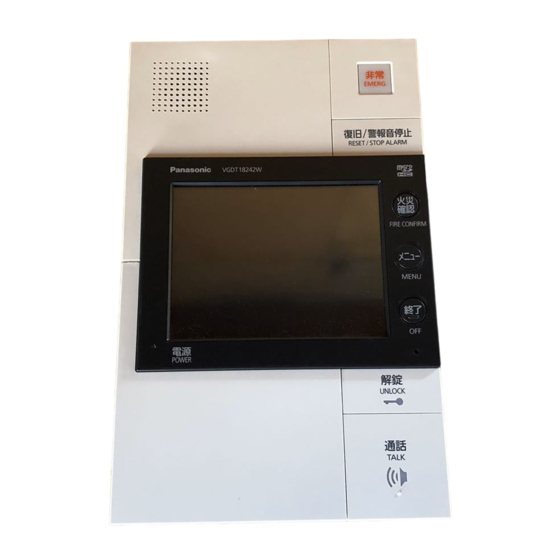

親機の場合
呼出元表示
23
ページ
解錠
ボタン
電源
POWER
通話
ボタン
※図は代表機種です。
※録音機能付の場合は、 「録画」 表示が
「録音」 表示になります。
4
通話副親機の通話ボタンが押されたら
通話できる
・応答した通話副親機と通話できます。
※応答しなかった通話副親機は待機状態となります。
5
親機または通話副親機の通話ボタンを
押すと終了
・通話開始から約1分後、通話は自動的に終了し
ます。
・終了ボタンを押して通話を終わらせることもで
きます。
◎本紙は付属の取扱説明書 （CD-ROM） のダイジェスト版です。詳しくは付属の取扱説明書 （CD-ROM）
をご覧ください。 （例 ： という表記は、付属の取扱説明書 （CD-ROM） の23ページを参照
ください、という意味です。 ）
◎マンションHAシステムの情報がご覧になれます。 （2015年6月現在）
http://www2.panasonic.biz/es/densetsu/ha/mansion̲ha/index.html
防犯機能
23
ページ
防犯機能については、付属の取扱説明書 （CD-ROM） の152〜154ページ、167〜177ページをご覧
ください。
通話時に便利な機能
ゆったりトーク
相手が話す速さよりゆっくり聞こえ、聞き取りやすく
なります。
を2回タッチして画面に が表示されたら、
をタッチする。
終了ボタン
・表示は から に変わります。
元の速さに戻すときは、 をタッチします。
非常
・設定により、通話開始から にすることもできます。
EMERG.
( )
126
ページ
復旧/警報音停止
RESET/ STOP ALARM
お引き取り機能
火災
確認
FIRE CONFIRM
メニュー
通話中に電話の呼出音または赤ちゃんの泣き声を流し、
MENU
終了 通話を終わらせるきっかけを作ります。
マイク
OFF
通話中に をタッチする。
解錠
UNLOCK
通話
TALK
延 長 機 能
約1分ごとに通話時間の延長ができます。
最大約3分間の通話が可能です。
通話中に をタッチする。
41
ページ
・通話開始から約50秒後に が点滅し始めます。
・管理室は通話開始から約3分50秒後に が点滅し始め、
通話中に をタッチすると最大約10分間の通話が可能です。
居 留 守 機 能
呼び出しに応答したくないときは、居留守機能を
使って不在メッセージを流すことができます。
呼び出し中に をタッチする。
・設定により、不在メッセージの種類を選ぶことができます。
( ) 123〜125
ページ
・設定により、 表示を消すこともできます。
( ) 123〜125
ページ
23
ページ
32
ページ
33
ページ
33 ページ
34
ページ
